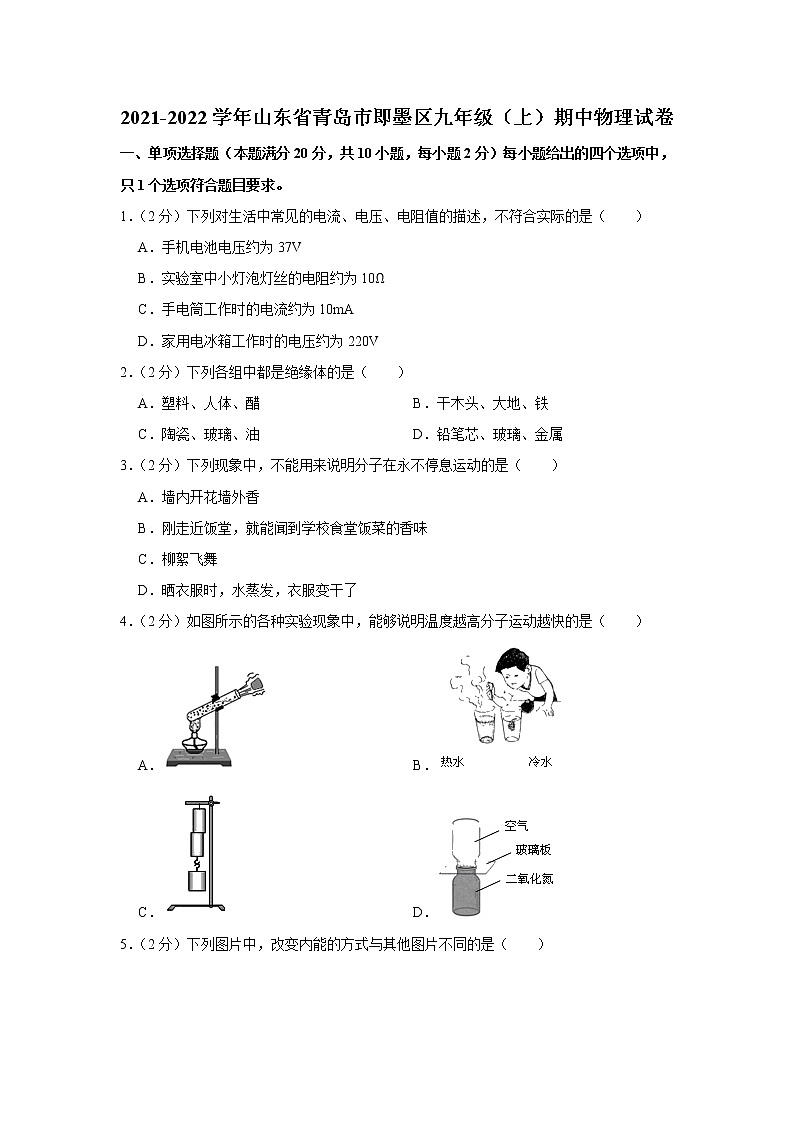

1．（2分）下列对生活中常见的电流、电压、电阻值的描述，不符合实际的是（ ）
A．手机电池电压约为37V
B．实验室中小灯泡灯丝的电阻约为10Ω
C．手电筒工作时的电流约为10mA
D．家用电冰箱工作时的电压约为220V
2．（2分）下列各组中都是绝缘体的是（ ）
A．塑料、人体、醋B．干木头、大地、铁
C．陶瓷、玻璃、油D．铅笔芯、玻璃、金属
3．（2分）下列现象中，不能用来说明分子在永不停息运动的是（ ）
A．墙内开花墙外香
B．刚走近饭堂，就能闻到学校食堂饭菜的香味
C．柳絮飞舞
D．晒衣服时，水蒸发，衣服变干了
4．（2分）如图所示的各种实验现象中，能够说明温度越高分子运动越快的是（ ）
A．B．
C．D．

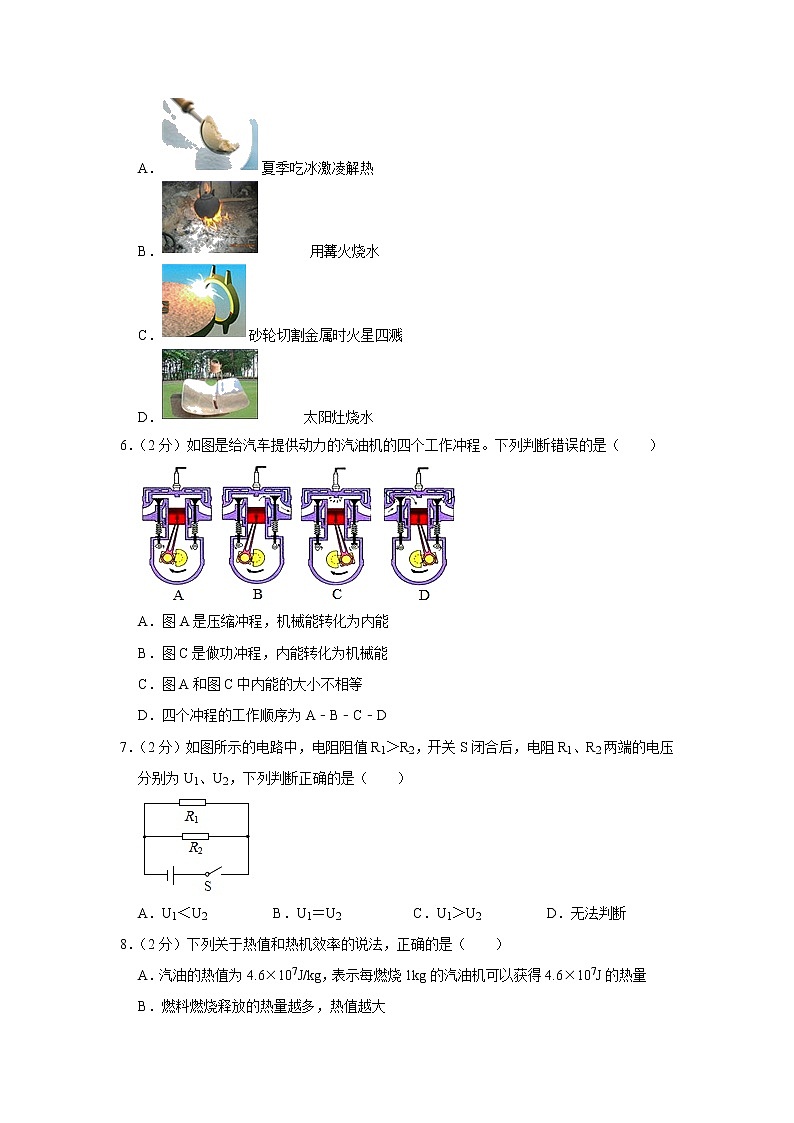

5．（2分）下列图片中，改变内能的方式与其他图片不同的是（ ）
A．夏季吃冰激凌解热
B． 用篝火烧水
C．砂轮切割金属时火星四溅
D． 太阳灶烧水
6．（2分）如图是给汽车提供动力的汽油机的四个工作冲程。下列判断错误的是（ ）
A．图A是压缩冲程，机械能转化为内能
B．图C是做功冲程，内能转化为机械能
C．图A和图C中内能的大小不相等
D．四个冲程的工作顺序为A﹣B﹣C﹣D
7．（2分）如图所示的电路中，电阻阻值R1＞R2，开关S闭合后，电阻R1、R2两端的电压分别为U1、U2，下列判断正确的是（ ）
A．U1＜U2B．U1＝U2C．U1＞U2D．无法判断
8．（2分）下列关于热值和热机效率的说法，正确的是（ ）
A．汽油的热值为4.6×107J/kg，表示每燃烧1kg的汽油机可以获得4.6×107J的热量
B．燃料燃烧释放的热量越多，热值越大

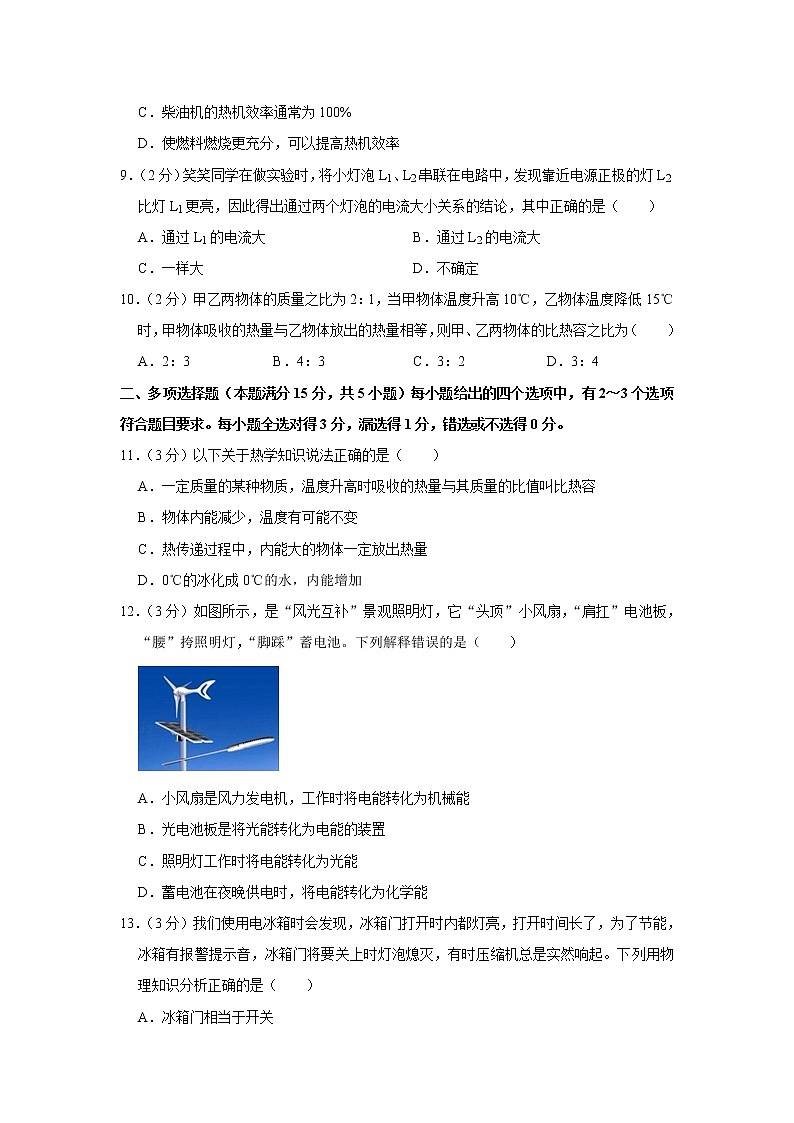

C．柴油机的热机效率通常为100%
D．使燃料燃烧更充分，可以提高热机效率
9．（2分）笑笑同学在做实验时，将小灯泡L1、L2串联在电路中，发现靠近电源正极的灯L2比灯L1更亮，因此得出通过两个灯泡的电流大小关系的结论，其中正确的是（ ）
A．通过L1的电流大B．通过L2的电流大
C．一样大D．不确定
10．（2分）甲乙两物体的质量之比为2：1，当甲物体温度升高10℃，乙物体温度降低15℃时，甲物体吸收的热量与乙物体放出的热量相等，则甲、乙两物体的比热容之比为（ ）
A．2：3B．4：3C．3：2D．3：4
二、多项选择题（本题满分15分，共5小题）每小题给出的四个选项中，有2～3个选项符合题目要求。每小题全选对得3分，漏选得1分，错选或不选得0分。
11．（3分）以下关于热学知识说法正确的是（ ）
A．一定质量的某种物质，温度升高时吸收的热量与其质量的比值叫比热容
B．物体内能减少，温度有可能不变
C．热传递过程中，内能大的物体一定放出热量
D．0℃的冰化成0℃的水，内能增加
12．（3分）如图所示，是“风光互补”景观照明灯，它“头顶”小风扇，“肩扛”电池板，“腰”挎照明灯，“脚踩”蓄电池。下列解释错误的是（ ）
A．小风扇是风力发电机，工作时将电能转化为机械能
B．光电池板是将光能转化为电能的装置
C．照明灯工作时将电能转化为光能
D．蓄电池在夜晚供电时，将电能转化为化学能
13．（3分）我们使用电冰箱时会发现，冰箱门打开时内都灯亮，打开时间长了，为了节能，冰箱有报警提示音，冰箱门将要关上时灯泡熄灭，有时压缩机总是实然响起。下列用物理知识分析正确的是（ ）
A．冰箱门相当于开关
B．压缩机工作由温度开关控制
C．灯泡和压缩机是并联
D．冰箱提示音响与冰箱内部灯泡串联
14．（3分）在如图所示的甲、乙两个实物图中，闭合所有开关，各元件均能正常工作。现将一根导线换到两电路中的不同位置，会有不同的现象发生。下列说法中错误的是（ ）
A．在甲图中，断开S，将导线接到开关的两端，则L1、L2被短路
B．在甲图中，闭合S，将导线接到L1两端，则L1、L2不发光
C．在乙图中，闭合S1、S2，将导线接到电动机两端，则电动机和灯泡都不工作
D．在乙图中，闭合S1，断开S2，将导线接到灯泡两端，则电路中无电流通过，电动机和灯泡都不工作
15．（3分）如图所示电路中有两个小灯泡，两个电表（电流表或电压表），在图中〇内填入合适的元件，要求开关闭合时两灯均能发光，且两电表的示数均不为零。则下列符合要求的是（ ）
A．a为小灯泡，b为电流表，c为电压表
B．a为电流表，b为小灯泡，c为电压表
C．a为电流表，b为电流表，c为小灯泡
D．a为小灯泡，b为电压表，c为电压表
三、实验探究题（本题满分33分，共6小题）
16．（6分）如图甲所示，在一个配有活塞的厚玻璃管筒里放一小团硝化棉，把活塞迅速压下去，硝化棉会立即燃烧起来。
（1）这是因为向下压活塞，对筒内空气做功，空气内能 （填“增大”或“减小”），温度 （填“升高”或“降低”），达到硝化棉的着火点，就燃烧起来。
（2）如图乙所示，烧瓶内盛少量水，给瓶内打气，当瓶塞跳出时，瓶内出现白雾。这是因为向烧瓶内打气，当瓶塞跳起时，瓶内气体内能 （填“增大”或“减小”），温度 （填“升高”或“降低”），瓶内水蒸气发生 （填物态变化名称）现象，从而出现“白气”。
（3）利用气体膨胀对外做功的原理，人们制造了 。
17．（5分）如图甲所示，小莉同学在两只相同的烧杯里分别装入水和食用油，比较它们吸热的情况。
（1）该实验除了图中的实验器材外，还需要用到的实验器材有： 。
（2）实验中应选用规格 （选填“相同”或“不同”）的电加热器分别给初温相同且 （选填“质量”或“体积”）相同的水和食用油加热，并记录实验数据。
（3）图乙是小莉同学根据实验数据绘制的图象，则b物质是 （选填“水”或“食用油”）。
（4）小莉通过分析得出结论：不同物质，在质量相等、升高的温度相同时，吸收的热量 （选填“相同”或“不同”）。
18．（5分）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：
（1）小明小组先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是： 。
（2）排除故障后，小明测出了L1、L2支路和干路上的电流分别为I1和I2。测干路电流时，电流表的示数如图乙所示，大小为 。
经过实验可以得出结论：并联电路中干路电流 。
（3）小红所在组连接了如图丙的实物连接图。若要测灯L1的电流，请你在图乙上只改动一根导线，完成电路的连接（在需改动的导线上打“×”，再画出重新连接后的导线）
19．（6分）小明和同学们想要探究串联电路的电压规律，于是用两节干电池串联做电源，又找来了电压表、开关、灯泡和导线若干。
（1）请用笔画线化替导线，将图甲的实物图连接完整。要求：电压表测量灯泡L2两端电压。
（2）小明连接好电路后，闭合开关，发现L1、L2均不发光，电压表有示数且大小接近电源电压。则电路中出现的故障可能是L2 （选填“短路”或“断路”）。
（3）小明排除故障后，闭合开关试触时，发现电压表指针偏转情况如图乙所示，为了使测量数据更准确，接下来小明应该进行的操作是：断开开关， 。
（4）调整后，小明用电压表分别测量灯泡L1、L2及电源两端电压，记录数据如表，并分析得出结论：
①串联电路中，电源两端电压 ；
②各用电器两端电压都相等。
（5）小林和小明交流后认为结论②是片面的，同时为使结论更具有普遍性，他们还应当 。
20．（3分）在“探究影响导体电阻大小因素”的实验中，小明作出了如下猜想：导体的电阻可能与：
①导体长度有关；②导体横截面积有关；③导体材料有关。
实验室提供了4根电阻丝，其规格、材料如表所示：
（1）按图所示的实验电路，在M.N之间分别接上不同的导体。通过观察 能更准确的比较出导体电阻的大小。
（2）为了验证上述猜想①，应该选用编号 两根电阻丝分别接入电路进行实验。
（3）若分别将A、C两电阻丝接入电路中M、N两点间，会发现将 （选填“A”或“C”）接入电路时，电流表示数较小。
21．（8分）某小组同学做“练习使用滑动变阻器”的实验。
（1）如图甲所示实验电路。
①连接实物时，开关应当 ，滑片P应移动到最 端（选填“左”或“右”）；
②开始实验后，小明发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是 ，改正后小明缓慢移动滑片P时，看到灯忽然亮又忽然不亮，这可能是 。
③排除故障后，向左移动滑片P，会发现电流表示数变 ，同时灯泡亮度变 。
（2）如图乙所示实验电路。小明将灯泡换成定值电阻，并连入电压表，探究用淅动变阻器控制电阻两端电压，请你按照图乙，用笔画线代替导线将图丙的实物图连接完整。
四、作图与解析题（本题满分6分，共3小题）
22．（2分）如图所示，请在方框中画出实物电路对应的电路图。
23．（2分）单轮平衡车的电路部分安装电源开关S1和压力开关S2，当手动闭合S1时，指示灯亮起；此时骑行者再站立于平衡车踏板上后S2自动闭合，电动机才能正常启动，平衡车才开始运动。请根据上述要求将电路图连接完整。
24．（2分）很多家庭采用“水地暖”取暖，原理是在地面下埋置如图所示的管道，以热水为热管道内循环流动，加热整个地板来供热。这是主要因为水的 较大，在质量相同，降低的温度相同时，水释放的热量较 。所以“水地暖”要以水为媒介。
五、计算题（本题满分20分，共4小题）
25．（4分）早上，小明妈妈给小明热牛奶喝。袋装牛奶的标签上标明牛奶质量为420g，温度从25℃热至75℃，则牛奶吸收了多少J的热量？（牛奶的比热容为2.5×103J/（kg•℃））
26．（6分）塔里木油田是我国累计产气最多的特大型整装优质气田区。该油田向我国东部地区输送天然气超过800亿立方米，惠泽我国14个省市自治区的80多个大中型城市3亿居民。
（1）从物理角度来看，则每输送100m3的天然气就相当于输送了多少焦的能量？（天然气的热值为8.3×107J/m3）。
（2）若100m3的天然气完全燃烧放出的热量的80%被水吸收，可以使多少千克的水从20℃升高到100℃？[c水＝4.2×103J/（kg•℃）]
27．（4分）如图所示电路，当开关S闭合时，电压表V的示数为3.8V，电压表V1的示数为2.0V，电流表A的示数为0.2A．求：
（1）灯L1两端的电压是多少？
（2）通过灯L2的电流是多少？
28．（6分）如图所示，若电源电压为6V，当只闭合S2和S4时电压表的示数为3.8V，求：
（1）L1和L2两端的电压各为多少？
（2）当只闭合S1和S3时，电流表A1和A2的示数分别为0.28A和0.6A，求灯L1和L2通过的电流为多少？
（3）若将S1，S2和S3同时闭合会发生什么现象？
六、阅读探究题本题满分6分，
29．（6分）“口罩心脏”﹣﹣熔喷无纺布
医用口罩至少包含3层无纺布，其中位于中层的熔喷无纺布，是口罩能够实现过滤功能的核心“心脏”，它具有出众的吸附和过滤能力。
相对于大小在5微米左右带有新冠病毒飞沫而言，熔喷布空隙较大，怎么过滤环境中尺寸约为100纳米的新冠病毒呢？熔喷布生产工艺中有一步是“驻极处理”使聚丙烯网状静电纤维带上足够量的电荷。当含有病毒的飞抹能近熔喷布后，就会被静电吸附在熔喷布表面，无法透过。
新冠肺炎”全球大流行后，为了填补口跟市场供应缺口，我国某石化企业的一个生产基地迅速建设了2条熔喷布生产线，每天可生产6吨医用平面口跟熔喷布。全国人民携手抗疫，共克时艰，取得了阶段性胜利。
请根据上述材料，回答下列问题：
（1）医用口罩的“心脏”就是熔喷布，它是口罩中间的过滤层，由聚丙烯制造而成，是一种 纤维；当含有病毒的飞沫靠近熔喷布后，由于带电体具有 的性质会被吸附在其表面，让病毒无法透过。
（2）下列选项用到的原理与“驻极处理”后的熔啧布能够吸附飞沫原理相同的是 。
A.拍打脏衣服除灰尘
B.静电式空气净化器除灰尘
C.扫地机器人吸灰尘
D.利用声波清理手机扬声器的灰尘
（3）秋冬季节用塑料梳子梳头时，头发会随梳子飘起来，这是因为梳子与头发摩擦后带电，我们可以用
（仪器名）来检验物体是否带电，梳子所带电荷与毛皮摩擦过的橡胶棒相同，都带 电荷，头发随梳子飘起来是因为 。
2021-2022学年山东省青岛市即墨区九年级（上）期中物理试卷
参考答案与试题解析
一、单项选择题（本题满分20分，共10小题，每小题2分）每小题给出的四个选项中，只1个选项符合题目要求。
1．【解答】解：A、手机电池电压约为3.7V，故A不符合实际；
B、实验室中小灯泡灯丝的电阻约为10Ω，故B符合实际；
C、手电筒工作时的电流约为10mA，故D符合实际；
D、家用电冰箱工作时的电压约为220V，故D符合实际。
故选：A。
2．【解答】解：A、塑料、人体、醋中，塑料属于绝缘体，人体和醋属于导体，故A错误；
B、干木头、大地、铁中，干木头属于绝缘体，大地和铁属于导体，故B错误；
C、陶瓷、玻璃、油均属于绝缘体，故C正确；
D、铅笔芯、玻璃、金属中，铅笔芯和金属属于导体，玻璃属于绝缘体，故D错误。
故选：C。
3．【解答】解：A、墙内开花墙外香，此现象说明花香分子在永不停息运动，故A不符合题意；
B、刚走近饭堂，就能闻到学校食堂饭菜的香味，此现象说明分子在永不停息运动，故B不符合题意；
C、柳絮飞舞，柳絮的运动属于机械运动，故C符合题意；
D、晒衣服时，水蒸发，衣服变干了，此现象说明水分子在永不停息运动，故D不符合题意。
故选：C。
4．【解答】解：A、如图的实验中，水蒸气将试管塞冲出，是水蒸气对外做功，不能说明温度越高分子运动越快，故A不合题意；
B、分别将一滴墨水滴出热水和冷水中，可以发现热水中扩散的快，说明温度越高分子运动越快，故B符合题意；
C、如图的实验中，两铅块可以“粘”在一起，说明了分子间存在引力，不能说明温度越高分子运动越快，故C不合题意；
D、如图的实验中，将玻璃板抽出，上方空气的颜色也逐渐变成红棕色，说明了分子在不停地做无规则运动，不能说明温度越高分子运动越快，故D不合题意。
故选：B。
5．【解答】解：A、夏季吃冰激凌解热，冰激凌熔化从人体中吸收热量，使人体的温度降低、内能减小，是通过热传递改变物体内能；
B、用篝火烧水时，水从篝火中吸收热量，温度升高、内能增大，是通过热传递改变物体内能；
C、砂轮切割金属时，克服摩擦力做功，将机械能转化为内能，使砂轮的温度升高、内能增大，是通过做功改变内能；
D、太阳灶烧水时，水从太阳灶吸收热量，温度升高、内能增大，是通过热传递改变物体内能；
综上所述，选项C与其他选项改变物体内能的方式不同。
故选：C。
6．【解答】解：A图：气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程，将机械能转化为了内能；
B图：排气门打开，活塞向上运动，气缸容积减小，是排气冲程，排出废气；
C图：气门都关闭，活塞向下运行，气缸容积增大，是做功冲程，将内能转化为了机械能；
D图：进气门打开，活塞向下运行，气缸容积增大，是吸气冲程，吸进汽油和空气的混合物；
A、图A是压缩冲程，此冲程将机械能转化为内能，故A正确；
B、图C是做功冲程，此冲程将内能转化为机械能，故B正确；
C、汽油机在压缩冲程和做功冲程中内能不同，所以图A和图C中内能的大小不相等，故C正确；
D、四个冲程的工作顺序为D﹣A﹣C﹣B，故D错误。
故选：D。
7．【解答】解：由图可知，电阻R1、R2并联，根据并联电路的特点可知，电阻R1、R2两端的电压相等，即：U1＝U2。
故选：B。
8．【解答】解：A、汽油的热值为4.6×107J/kg，表示每完全燃烧1kg的汽油机可以获得4.6×107J的热量，选项中未说明是完全燃烧，因此不一定能获得4.6×107J的热量，故A错误；
B、热值是燃料的一种特性，只与燃料的种类有关，与燃料燃烧释放的热量无关，故B错误；
C、热机在工作时通常要克服机件摩擦所做的额外功，因此热机效率不能达到100%，故C错误；
D、热机效率是指有效利用的能量与燃料完全燃烧放出的热量的比值，使燃料燃烧更充分，可以增大燃料的利用率，提高热机效率，故D正确。
故选：D。
9．【解答】解：因为串联电路中电流处处相等，所以通过两个灯泡的电流一样大。
故选：C。
10．【解答】解：已知甲乙两物体的质量之比为2：1，当甲物体温度升高10℃，乙物体温度降低15℃时，甲物体吸收的热量与乙物体放出的热量相等，
由Q＝cmΔt可知，，
则＝＝＝＝＝。
故选：D。
二、多项选择题（本题满分15分，共5小题）每小题给出的四个选项中，有2～3个选项符合题目要求。每小题全选对得3分，漏选得1分，错选或不选得0分。
11．【解答】解：
A、一定质量的某种物质，在温度升高时吸收的热量与它的质量质量和升高的温度温度乘积之比，叫做这种物质的比热容，故A错误；
B、物体放热时物体内能减少，温度可能不变，比如：晶体在凝固过程中放热但温度不变，故B正确；
C、热传递过程中，温度高的物体放出热量，故C错误；
D、0℃的冰化成0℃的水时，由于熔化吸热，所以其内能是增加的，故D正确。
故选：BD。
12．【解答】解：
A、小风扇利用风力发电，消耗了机械能，获得了电能，将机械能转化为电能，故A错误；
B、光电池板工作时，消耗了太阳能，获得了电能，是将光能转化为电能，故B正确；
C、照明灯工作时，消耗了电能，获得了光能，将电能转化为光能，故C正确；
D、蓄电池在夜晚放电，将化学能转化为电能，而不是将电能转化为化学能，故D错误。
故选：AD。
13．【解答】解：
AC、小致使用电冰箱时发现，冰箱门打开时内部灯亮，有时压缩机总是突然响起，这说明灯泡与压缩机互不影响，二者是并联的；冰箱门能控制灯泡的亮灭，所以冰箱门相当于开关；故AC正确；
B、冰箱内的温度升高到一定温度时，压缩机工作；冰箱内的温度降低到一定温度时，压缩机停止工作，这说明压缩机工作是由温度开关控制的，故B正确；
D、由题知，开门的时间长了，冰箱提示音响才发出声音，这说明冰箱提示音响与冰箱内部灯泡能独立工作，二者是并联的，故D错误。
故选：ABC。
14．【解答】解：
A、在图甲中，如果断开S，并将导线接到开关S两端，相当于接通了电路，两盏灯串联在电路中，则L1、L2发光，故A错误；
B、在图甲中，闭合S，并将导线接到L1两端，则L1被短路，则L1不发光，L2中有电流，L2会发光，故B错误；
C、在图乙中，闭合S1、S2，电动机和灯泡并联，将导线接到电动机两端，此时电源短路，则电动机和灯泡都不工作，故C正确；
D、在图乙中，闭合S1、断开S2，此时只有灯泡接入电路中，将导线接到灯泡两端，则灯泡被短路，灯泡不发光，同时电源短路，流过电源的电流过大，会烧坏电源，故D错误。
故选：ABD。
15．【解答】解：
A、a为小灯泡，b为电流表，c为电压表，开关闭合后，b接在了电源的两端，电源短路，故A错误；
B、a为电流表，b为小灯泡，c为电压表，开关闭合后，该电路为并联电路，电压表测量电源的电压，电流表测量灯泡b的电流，两盏灯都发光，故B正确；
C、a为电流表，b为电流表，c为小灯泡，开关闭合后，电源短路，故C错误；
D、a为小灯泡，b为电压表，c为电压表，开关闭合后，电流的路径只有一条，两个灯泡串联在电路中，都发光，故D正确。
故选：BD。
三、实验探究题（本题满分33分，共6小题）
16．【解答】解：（1）当把活塞迅速压下去后，活塞压缩气体做功，气体的内能增大，温度也会随之升高，当温度达到棉花的燃点时，会看到硝化棉燃烧；
（2）用气筒向装有少量水的烧瓶里打气，瓶内气压增大，当气压把瓶塞从瓶口推出时，瓶内气体对瓶塞做功，使气体自身的内能减少，温度降低，受温度降低的影响，瓶口周围的水蒸气液化成小水滴，这些小水滴就是看到的白气；
（3）利用气体膨胀对外做功，气体内能转化为塞子的机械能；利用此原理人们制造了热机，利用内能做功，将内能转化为机械能。
故答案为：（1）增大；升高；（2）减小；降低；液化；（3）热机。
17．【解答】解：（1）根据比较物质的吸热能力的两种方法，要控制不同物质的质量（质量测量工具为天平）相同，故该实验除了图中的实验器材外，还需要用到的实验器材有：秒表和天平；
（2）根据转换法，为了便于比较，实验中要求在两烧杯中放入相同质量的水和食用油，加热时应使用相同的电加热器；
（3）由图知，相同质量的水和食用油，加热相同时间，吸热相同，因水的比热容大，根据Δt＝，水升高的温度小，故b物质是水；
（4）由图乙知，升高60℃﹣10℃＝50℃，a用时3分钟，b用时6分钟，根据转换法，b吸热多，故实验结果表明：不同物质，在质量和升高温度相同时，吸收的热量不同。
故答案为：（1）秒表和天平；（2）相同；质量；（3）水；（4）相同。
18．【解答】解：（1）两灯并联，小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，说明干路和L2所在支路为通路，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：L1或电流表断路；
（2）测出了L1、L2支路和干路上的电流分别为I1、I2和I，图甲、乙中，电流表选用小量程，分度值为0.02A，示数分别为0.5A和0.52A；乙图中电流表选用小量程，分度值为0.02A，示数为0.56A；根据实验的数据可知，并联电路中，干路中的电流等于支路电流的和，即I＝I1+I2；
（3）电流表与待测电路串联，电流表接在干路上，此时b电流表测的是干路电流；若要测灯L1的电流，电流表要与L1串联，如下图所示：
故答案为：（1）L1或电流表断路；（2）0.56A；I＝I1+I2；（3）如上图所示。
19．【解答】解：（1）两灯泡串联，电源为2节干电池，故电源电压为3V，电压表应选用小量程并联在灯泡L2两端，如图所示。
（2）小明根据图甲连接好电路，闭合开关，发现L1、L2均不发光，电压表有示数且大小接近电源电压，则电路中出现的故障可能是L1发生了断路，造成电压表串联在电路中。
（3）小香帮助小明排除故障后，重新闭合开关，电压表示数如图丙所示偏转角度较小，说明量程选大了，为了使测量结果更准确，接下来他应该断开开关，电压表换用0～3V的量程。
（4）分析实验数据有：2.8V＝1.4V+1.4V，
故得出两个实验结论：①串联电路两端的电压各用电器两端电压之和。
（5）之所以得出：串联电路中，各用电器两端电压相等，是因为选用的灯泡规格相同，结论具有偶然性，为使结论具有普遍性，他们还应当换用规格不同的灯泡多次实验。
20．【解答】解：
（1）在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小，这里用到了转换法。
（2）要验证猜想①：导体的电阻可能与导体的长度有关，应控制导体材料与横截面积相同而长度不同，由表中数据可知，应选编号为A、B的两根电阻丝进行实验。
（3）由表中数据可知，A、C两电阻丝的长度、材料相同而横截面积不同，横截面积越小，通过导体的电流越小，则表明导体的电阻越大，所以接入A时电流表示数较小。
故答案为：（1）电流表示数；（2）A、B； （3）A。
21．【解答】解：
（1）①为保护电路，在连接实物时，开关应该断开，滑片应该处于最大阻值处，由图甲知滑片P应移动到最右端；
②开始实验后，无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是滑动变阻器连接的是下面两个接线柱（此时相当于定值电阻）；
丙同学缓慢移动滑片P时，看到灯忽然亮又忽然不亮，这可能是滑片处接触不良；
③实验中，当滑片P向左移动，滑动变阻器连入电路的电阻变小，根据欧姆定律可知，电路中的电流变大，则电流表的示数变大；通过灯泡的电流变大，则灯泡的亮度变亮。
（2）变阻器按一下一上串联接入电路中，电压表与电阻并联，两节干电池应该选择小量程，如下所示：
。
故答案为：（1）①断开；右；②滑动变阻器连接的是下面两个接线柱；滑片处接触不良；③大；亮；（2）如上图。
四、作图与解析题（本题满分6分，共3小题）
22．【解答】解：由实物图知，两灯并联，开关S在干路上，S1在L2支路上，电路图如图所示：
。
23．【解答】解：
由题意可知，当手动闭合S1时，指示灯亮起；骑行者再站立于平衡车踏板上后S2自动闭合，电动机才能正常启动，说明电动机和指示灯可以独立工作、互不影响即为并联；未闭合S1或骑行者未站立于踏板上，电动机都无法启动，说明S1控制干路，开关S2控制电动机，如图所示：
。
24．【解答】解：由于水的比热容较大，在质量相同、降低的温度Δt相同时，由Q放＝cmΔt可知，水释放的热量较多，所以“水地暖”要以水为媒介。
故答案为：比热容；多。
五、计算题（本题满分20分，共4小题）
25．【解答】解：牛奶的质量m＝420g＝0.42kg，
牛奶升温时吸收的热量：
Q吸＝c牛奶m（t﹣t0）＝2.5×103J/（kg•℃）×0.42kg×（75℃﹣25℃）＝5.25×104J。
答：牛奶吸收了5.25×104J的热量。
26．【解答】解：（1）每输送100m3的天然气相当于输送的能量：
Q放＝Vq＝100m3×8.3×107J/m3＝8.3×109J；
（2）由题意可知，水吸收的热量Q吸＝Q放×80%＝8.3×109J×80%＝6.64×109J，
由Q吸＝cm（t﹣t0）得水的质量：
m＝＝≈1.98×104kg。
答：（1）从物理角度来看，则每输送100m3的天然气就相当于输送了8.3×109J的能量；
（2）若100m3的天然气完全燃烧放出的热量的80%被水吸收，可以使1.98×104kg的水从20℃升高到100℃。
27．【解答】解：由电路图知，两灯泡L1、L2串联，电压表V测电源电压，电压表V1测灯泡L2两端的电压，电流表测电路中的电流；则可知，电源电压U＝3.8V，L2两端的电压U2＝2.0V，
（1）由串联电路的电压特点知，L1两端的电压：U1＝U﹣U2＝3.8V﹣2.0V＝1.8V；
（2）串联电路中电流处处相等，两灯泡串联，因此通过L2的电流：I2＝I＝0.2A，
答：（1）L1两端的电压是1.8V；
（2）通过L2的电流是0.2A。
28．【解答】解：
（1）由电路图可知，当只闭合S2和S4时，L1和L2串联，电压表测L1两端电压，
电压表的示数为3.8V，即L1两端的电压U1＝3.8V，
由串联电路的电压特点可得，L2两端的电压：U2＝U﹣U1＝6V﹣3.8V＝2.2V；
（2）由电路图可知，当只闭合S1和S3时，L1和L2并联，电流表A1测L1的电流，A2测干路电流，
电流表A1示数0.28A，即通过L1的电流I1＝0.28A，
电流表A2的示数0.6A，即干路电流I＝0.6A，
由并联电路的电流特点可得，通过L2的电流：I2＝I﹣I1＝0.6A﹣0.28A＝0.32A；
（3）由电路图可知，当S1、S2和S3同时闭合时，电源两极会被导线直接相连造成电源短路。
答：（1）L1和L2两端的电压分别为3.8V和2.2V；
（2）当只闭合S1和S3时，灯L1和L2通过的电流分别为0.28A和0.32A；
（3）若将S1，S2和S3同时闭合电源会被短路。
六、阅读探究题本题满分6分，
29．【解答】解：（1）医用口罩的过滤层，由聚丙烯制造而成，是一种静电纤维，由于带电体具有吸引轻小物体的性质，所以当含有病毒的飞沫靠近熔喷布后会被吸附在表面，让病毒无法透过；
（2）“驻极处理”的原理是：使聚丙烯网状纤维带上足够量的电荷，当含有病毒的飞沫靠近熔喷布后，就会被静电吸附在熔喷布表面，利用的是带电体具有吸引轻小物体的性质：
A.拍打脏衣服除灰尘，利用的是惯性，故A错误；
B.静电式空气净化器除灰尘，利用的是带电体具有吸引轻小物体的性质，故B正确；
C.扫地机器人吸灰尘，利用的是流体的压强与流速的关系，故C错误；
D.利用声波清理手机扬声器的灰尘，利用的是声音能传递能量，故D错误；故选B；
（3）秋冬季节用塑料梳子梳头时，头发会随梳子飘起来，这是因为梳子与头发摩擦后带电，我们可以用验电器检验；皮摩擦过的橡胶棒带负电，故梳子所带电荷与毛皮摩擦过的橡胶棒相同，也带负电；头发随梳子飘起来是因为同种电荷互相排斥。
故答案为：（1）静电；吸引轻小物体；（2）B；（3）验电器；负；同种电荷互相排斥。
U1/V
U2/V
U电源/V
1.4
1.4
2.8
号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
