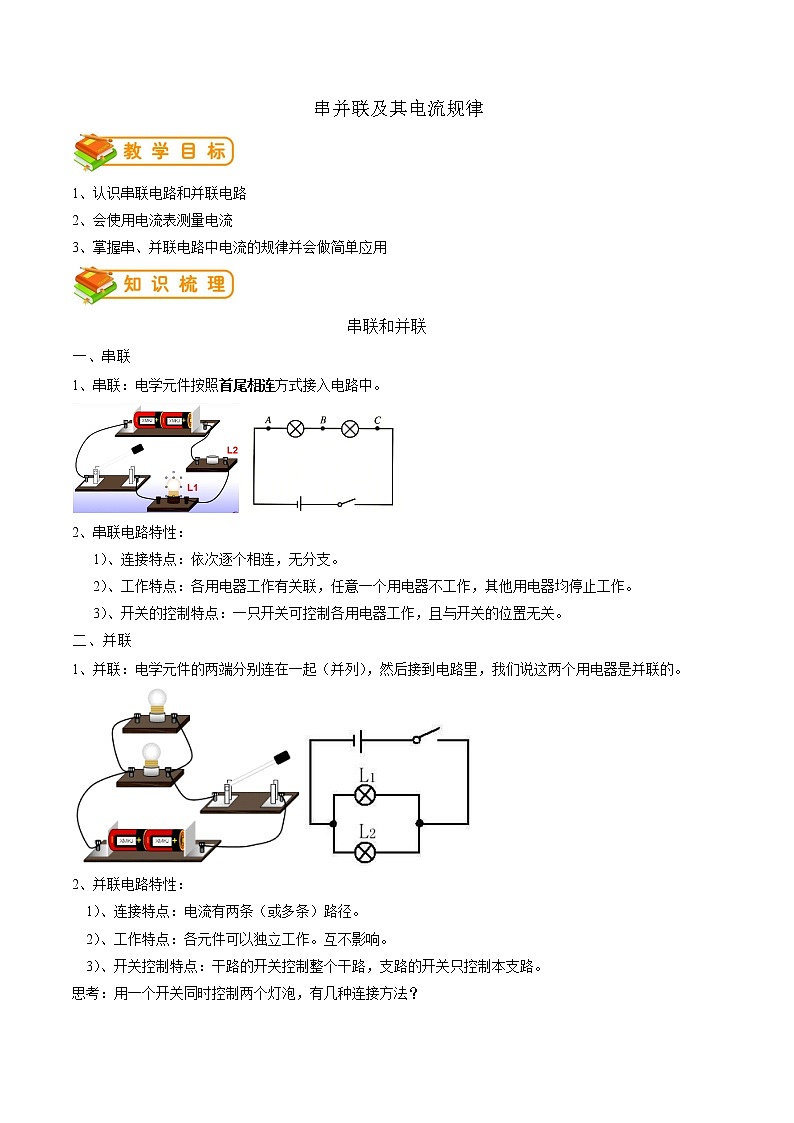

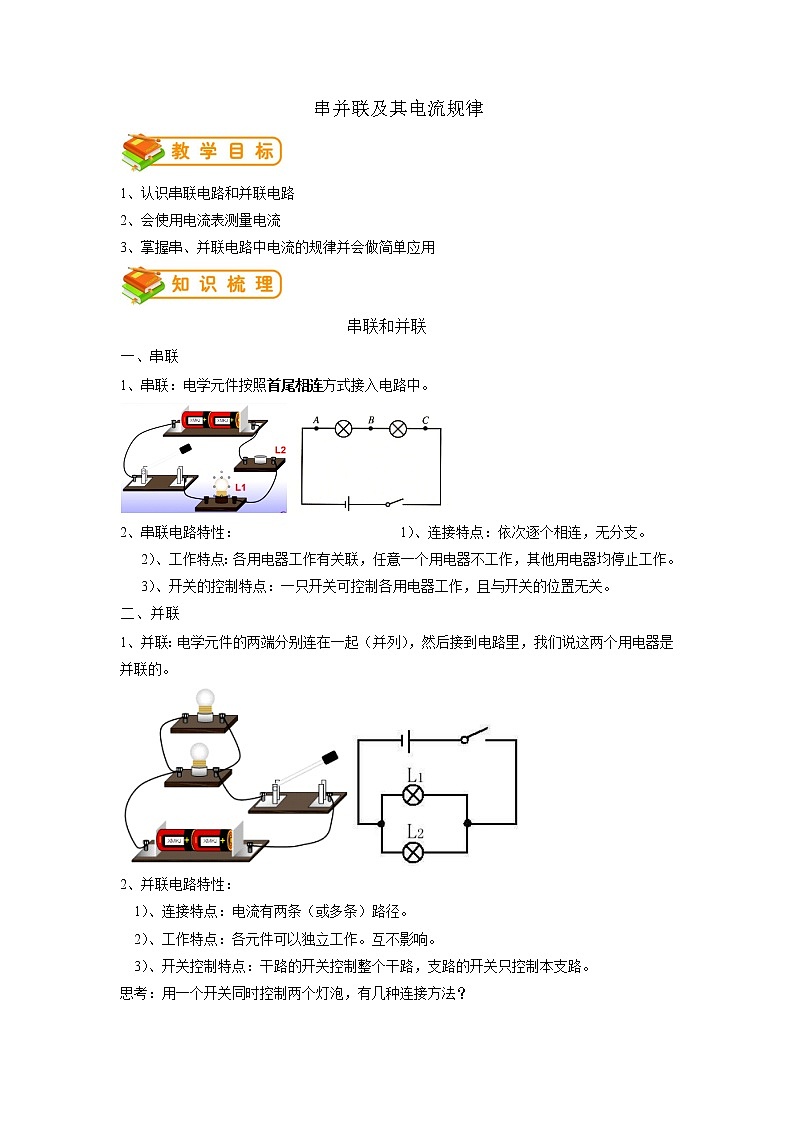

串并联及其电流规律

1、认识串联电路和并联电路

2、会使用电流表测量电流

3、掌握串、并联电路中电流的规律并会做简单应用

串联和并联

一、串联

1、串联：电学元件按照首尾相连方式接入电路中。

2、串联电路特性：                       1）、连接特点：依次逐个相连，无分支。

   2）、工作特点：各用电器工作有关联，任意一个用电器不工作，其他用电器均停止工作。

   3）、开关的控制特点：一只开关可控制各用电器工作，且与开关的位置无关。

二、并联

1、并联：电学元件的两端分别连在一起（并列），然后接到电路里，我们说这两个用电器是并联的。

2、并联电路特性：

  1）、连接特点：电流有两条（或多条）路径。

  2）、工作特点：各元件可以独立工作。互不影响。

  3）、开关控制特点：干路的开关控制整个干路，支路的开关只控制本支路。

思考：用一个开关同时控制两个灯泡，有几种连接方法？

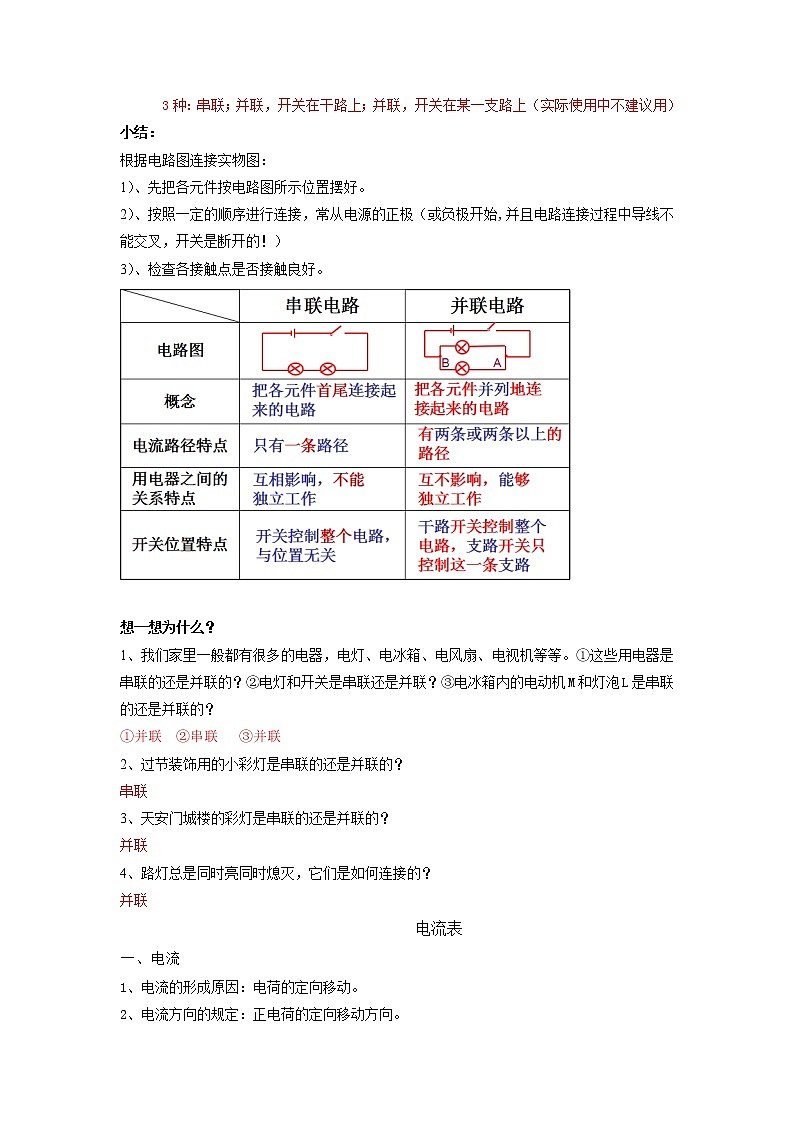

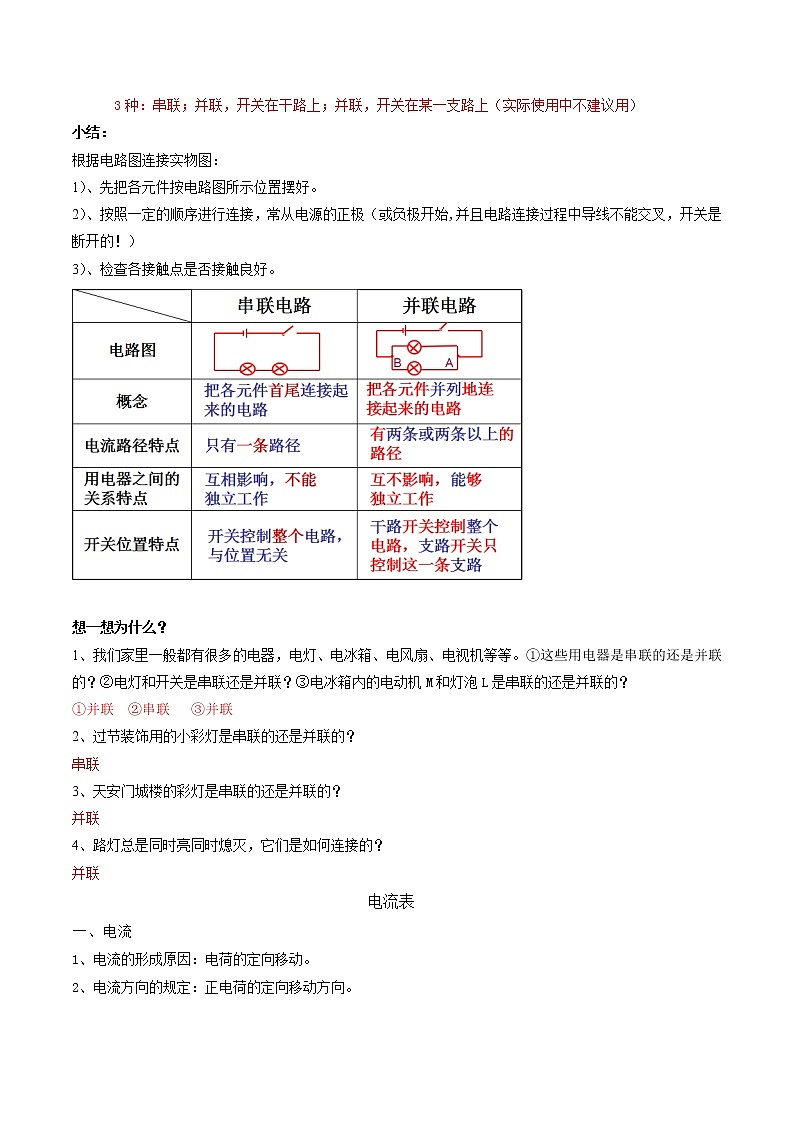

      3种：串联；并联，开关在干路上；并联，开关在某一支路上（实际使用中不建议用）

小结：

根据电路图连接实物图：

1）、先把各元件按电路图所示位置摆好。

2）、按照一定的顺序进行连接，常从电源的正极（或负极开始,并且电路连接过程中导线不能交叉，开关是断开的！）

3）、检查各接触点是否接触良好。

想一想为什么？

1、我们家里一般都有很多的电器，电灯、电冰箱、电风扇、电视机等等。①这些用电器是串联的还是并联的？②电灯和开关是串联还是并联？③电冰箱内的电动机M和灯泡L是串联的还是并联的？

①并联  ②串联   ③并联

2、过节装饰用的小彩灯是串联的还是并联的？

串联

3、天安门城楼的彩灯是串联的还是并联的？

并联

4、路灯总是同时亮同时熄灭，它们是如何连接的？

并联

                                          电流表

一、电流

1、电流的形成原因：电荷的定向移动。

2、电流方向的规定：正电荷的定向移动方向。

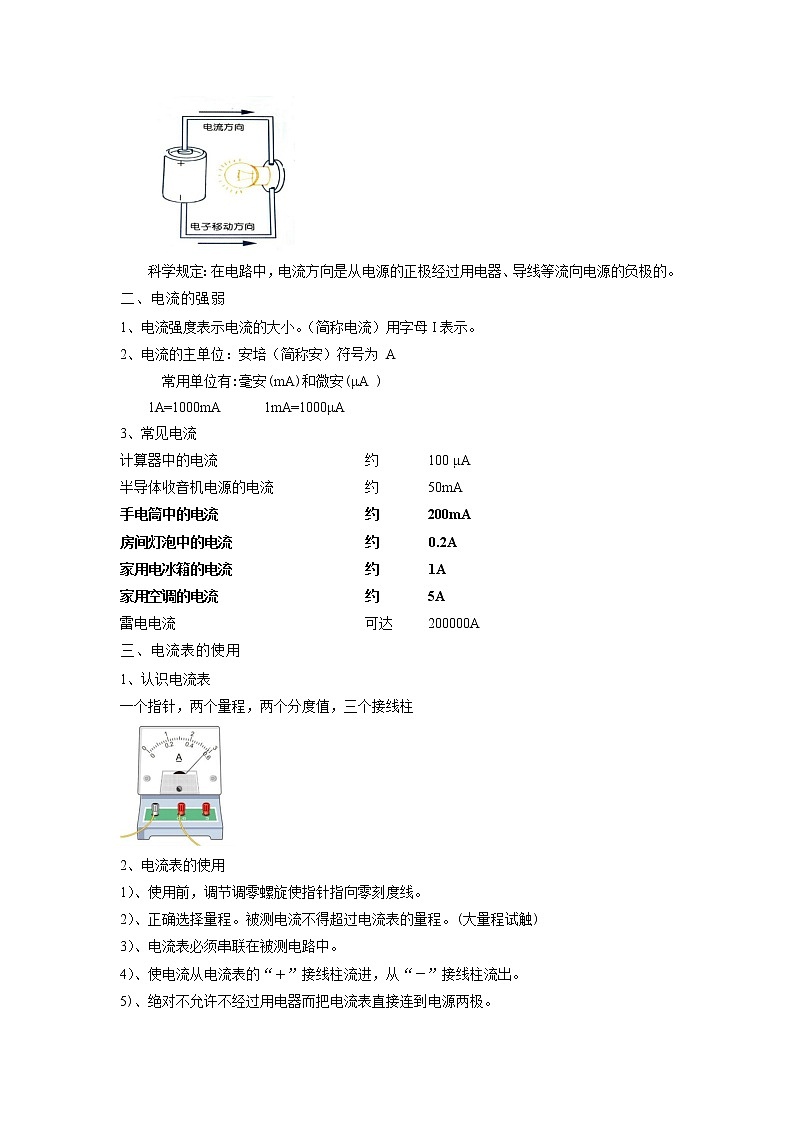

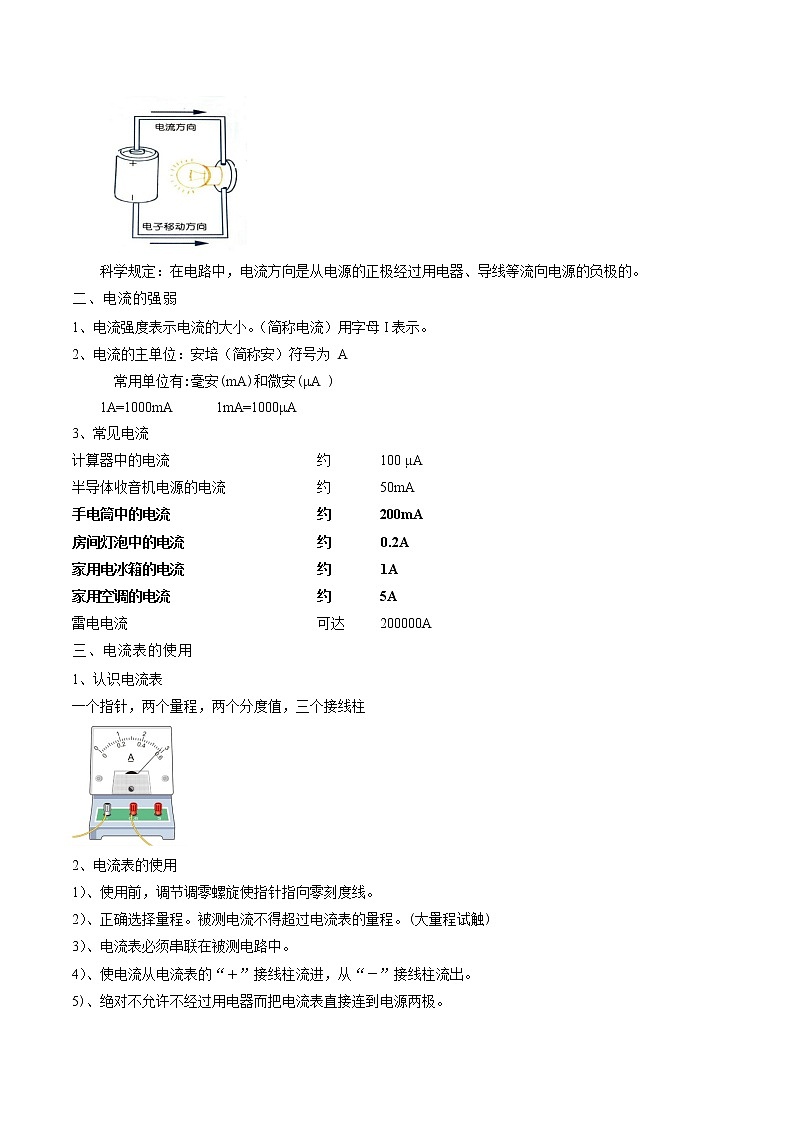

科学规定：在电路中，电流方向是从电源的正极经过用电器、导线等流向电源的负极的。

二、电流的强弱

1、电流强度表示电流的大小。（简称电流）用字母I表示。

2、电流的主单位：安培（简称安）符号为 A

      常用单位有:毫安(mA)和微安(μA )

    1A=1000mA      1mA=1000μA

3、常见电流

计算器中的电流                     约       100 µA

半导体收音机电源的电流             约       50mA

手电筒中的电流                     约       200mA

房间灯泡中的电流                   约       0.2A

家用电冰箱的电流                   约       1A

家用空调的电流                     约       5A

雷电电流                           可达     200000A

三、电流表的使用

1、认识电流表

一个指针，两个量程，两个分度值，三个接线柱

2、电流表的使用

1）、使用前，调节调零螺旋使指针指向零刻度线。

2）、正确选择量程。被测电流不得超过电流表的量程。(大量程试触)

3）、电流表必须串联在被测电路中。

4）、使电流从电流表的“＋”接线柱流进，从“－”接线柱流出。

5)、绝对不允许不经过用电器而把电流表直接连到电源两极。

注意：读数前先明确电流表的量程，再确定电流表的分度值。

串并联电路电流规律

一、串联电路中各点的电流有什么关系

1、提出问题：串联电路中各点的电流之间有什么关系？

2、猜想或假设

猜想1）：串联电路中电流处处相等

猜想2）：串联电路中电流电流从电源正极流回负极过程中电流越来越小

3、设计实验

1）、实验器材：开关、电池组、不同规格电灯泡4个、电流表1个、导线5根

2）、实验电路图：请同学们根据器材画出基本电路图

3）、实验步骤：

 如图连接电路，用电流表分别测量A、B、C的电流。

思考：实验是否就结束了，我们能不能只根据一次实验就得出结论？

不能，换灯泡进行第二、三组实验

4、记录数据

5、得出结论：

串联电路的电流规律:

文字表达：串联电路中，电流处处都相等。

数学达式：Ia=Ib=Ic＝……

二、并联电路中各点的电流有什么关系

1、提出问题：并联电路中干路电流与各支路电流有什么关系？

2、猜想或假设：并联电路干路电流等于各支路电流之和

3、设计实验

1）、实验器材： 开关、电池组、不同规格电灯泡4个、电流表1个、导线5根

2）、实验电路：(你能画出吗？)

3）、实验步骤：

A、如图连接电路，把电流表分别串联接入A/B/C三点，闭合开关并记下电流表的示数。

B、换两个不同的小灯泡，重复步骤A

4）、记录数据

5、得出结论：

文字表达：并联电路中，干路中的电流等于各并联支路的电流之和。

数学表达： Ia= Ib+ Ic

类型一   串、并联

1、如果电路中有两个用电器,下列说法中正确的是:[      ]

A. 闭合开关S后, 灯同时亮的一定是串联。

B. 闭合开关S后, 灯同时亮的一定是并联。

C. 闭合开关S后, 灯同时亮的可能是并联, 也可能是串联。

D. 条件不足,无法判定。

2、请在图的两个虚线框内，选填 “电源”和 “开关”的符号，并满足当开关都闭合时两灯组成并联电路。

3、找出下面电路连接图中的错误和不足，并改正。

类型二 电流表

4、小红和小丽用电流表测量同一电路中的电流，小红接入电路中的是0~0.6A量程，而小丽却按照0~3A量程读得测量值为2.4A，则实际测得得电流应该是:（    ）

A．1.2A;           B．4.8A;            C．0.12A ;            D．0.48A.

【拓展】某同学在做“用电流表测量电流”实验中，闭合开关发现电流表指针反方向偏转，产生这一情况的可能是（    ）

 A.电流表坏了                       B.电流表量程选大了

  C.电流表量程选小了                   D.电流表正负接线柱接错了

5、在“用电流表测电流”的实验中，某同学用如图所示的接法来测灯泡中的电流。

（1）该图是测灯L2的电流，其中有一处明显是错误，指出来。

（2）现要测通过灯L1的电流，只允许变动原图中一根导线的一个端点的接线位置，请在需要改变的导线上打“×”并在图中用虚线标出。

（3）在第（2）题中已改动的基础上，若要测量通过灯Ll和灯L2的电流之和，而且又只允许再变动一根导线上的一个端点的接线位置，请在需要改变的导线上打“×”并在图中再用虚线标出。

【拓展】作图要求：⑴开关同时控制两盏电灯；⑵电灯L1、L2并联；⑶电流表测通过两灯的总电流；⑷所画导线不能交叉。

类型三  串并联电流规律

6、如图，电流表          测的是L1的电流，电流表          测的是L2的电流，电流表          测的是干路的电流。请在图中标出三只电流表的正、负接线柱。

【拓展】三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是（    ）

A、I1＝I2                          B、I3＝I1＋I2

C、I1＝I2＋I3          D、I2＝I3

7、如图所示，开关从闭合到断开，电流表A1和A2的示数I1、I2的变化  （　 ）

A．I1变小，I2变大

B．I1不变，I2变大

C．I1变大，I2变小

D．I1不变，I2变小

【拓展1】如图所示电路，两粗细不同的金属导体AB和BC连接在一起，顺次接入电路，如果通过AB和BC的电流分别是I1和I2，那么（     ）

A、I1>I2                  B、I1<I2        C、I1=I2        D、无法确定

【拓展2】如图，通过L1的电流和通过L2的电流之比是2∶1，则A1表和A2表的示数之比是(     )

A、2∶3          B、3∶1          C、1∶2           D、2∶1

1、教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。在使用投影仪时，要求先启动带动风扇的电动机，再使灯泡发光；如果风扇不启动，灯泡就不能发光。图所示的电路图中能符合要求的是（    ）

2、在“探究串联电路中的电流规律”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小。为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作最合理的是 （     ）

A. 将电源两极对调，再次测量a、b、c三处的电流

B. 改变开关S的位置，再次测量a、b、c三处的电流

C. 将图中两只灯泡位置对调，再次测量a、b、c三处的电流

D. 换用不同规格的灯泡，再次测量a、b、c三处的电流

3、如图甲所示电路，当开关S闭合时，两只电流表的示数如图乙、丙所示，则电流表A1的示数为     A，电流表A2的示数为      A，通过灯泡L1的电流是      A，通过灯泡L2的电流是       A。

4、根据电路图连接实物图，已知开关闭合，L2中的电流为0.3A，干路中的电流为0.8A。

5、如图所示，用电流表测干路中电流的电路图，正确的是：(    )
