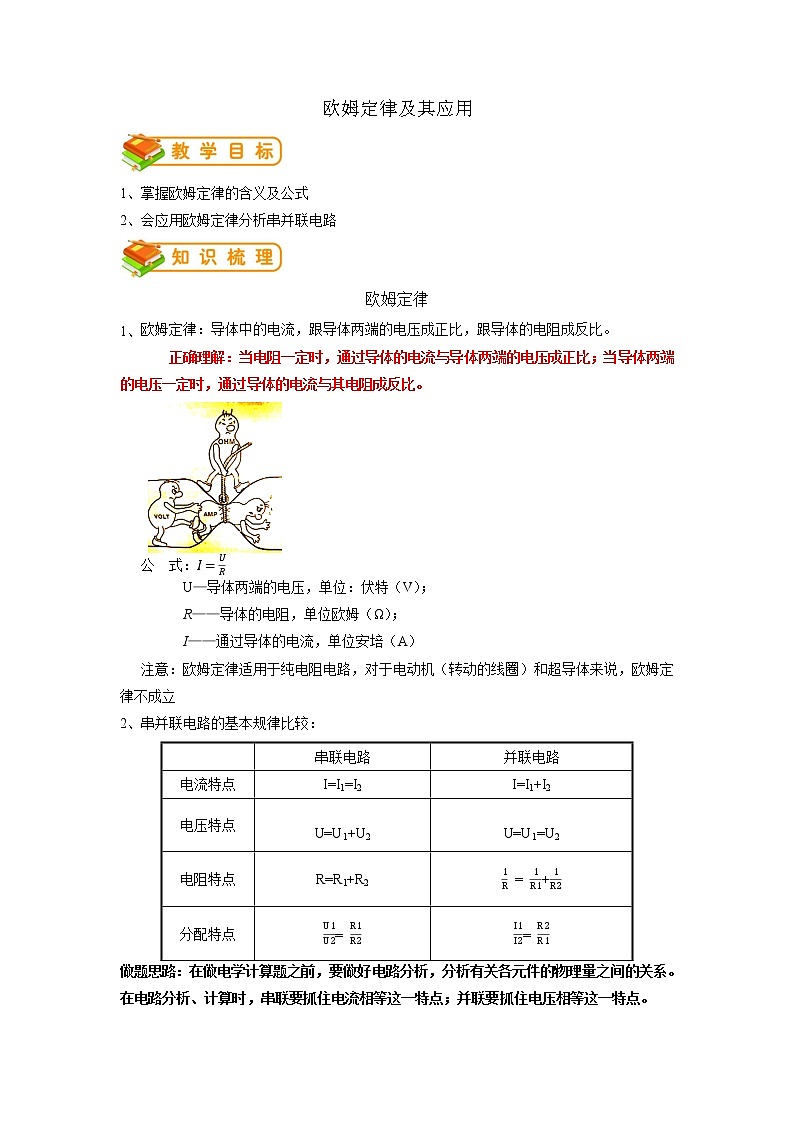

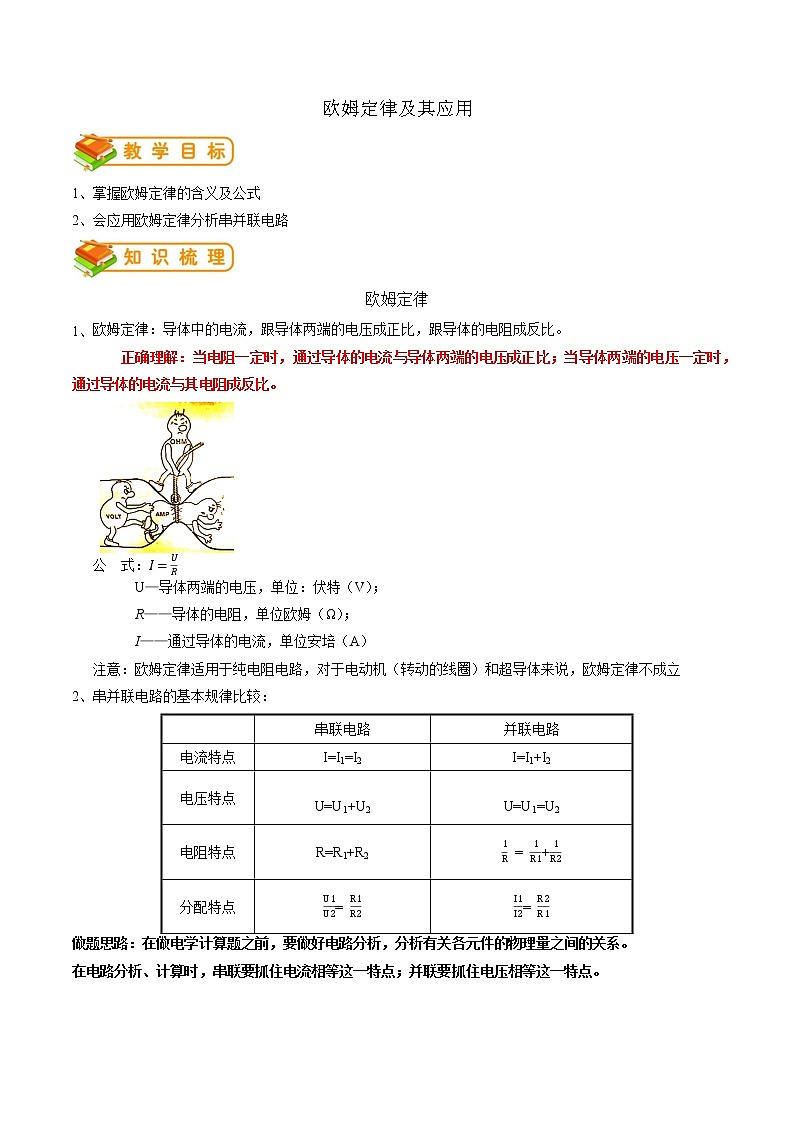

掌握欧姆定律的含义及公式
会应用欧姆定律分析串并联电路
欧姆定律
欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
正确理解：当电阻一定时，通过导体的电流与导体两端的电压成正比；当导体两端的电压一定时，通过导体的电流与其电阻成反比。
公 式：I=UR
U—导体两端的电压，单位：伏特（V）；
R——导体的电阻，单位欧姆（Ω）；
I——通过导体的电流，单位安培（A）
注意：欧姆定律适用于纯电阻电路，对于电动机（转动的线圈）和超导体来说，欧姆定律不成立
串并联电路的基本规律比较：
做题思路：在做电学计算题之前，要做好电路分析，分析有关各元件的物理量之间的关系。
在电路分析、计算时，串联要抓住电流相等这一特点；并联要抓住电压相等这一特点。

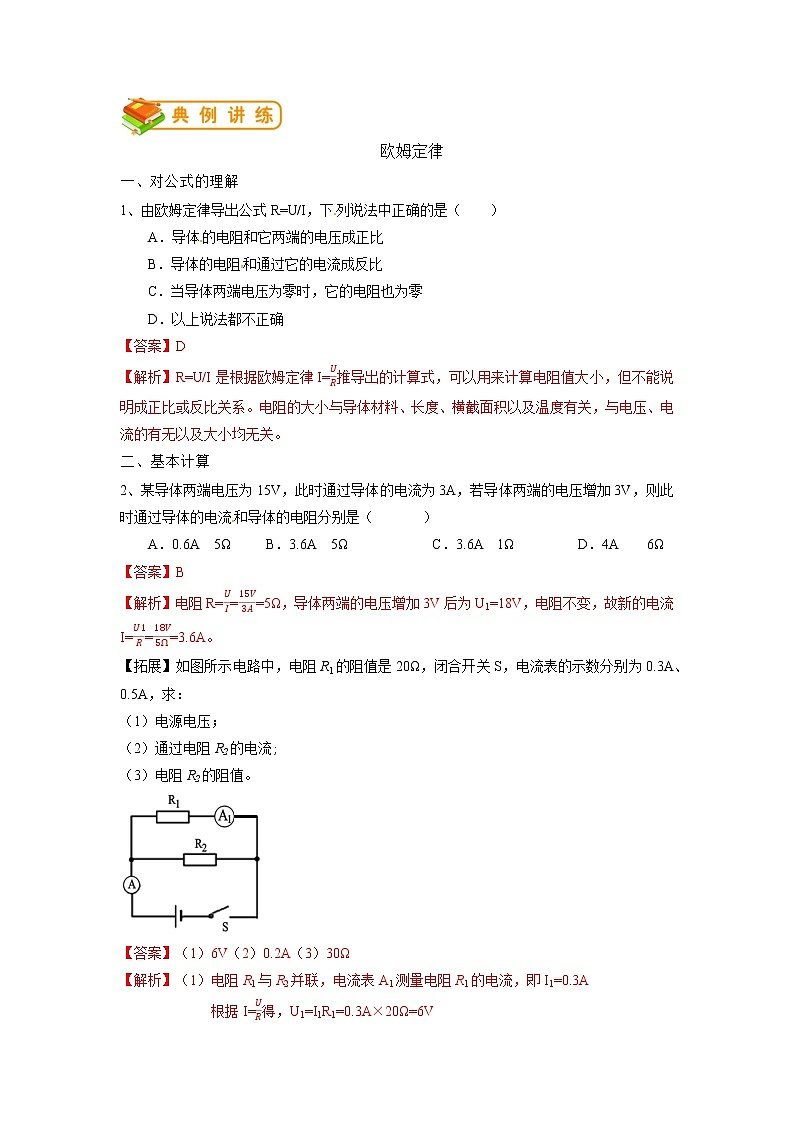

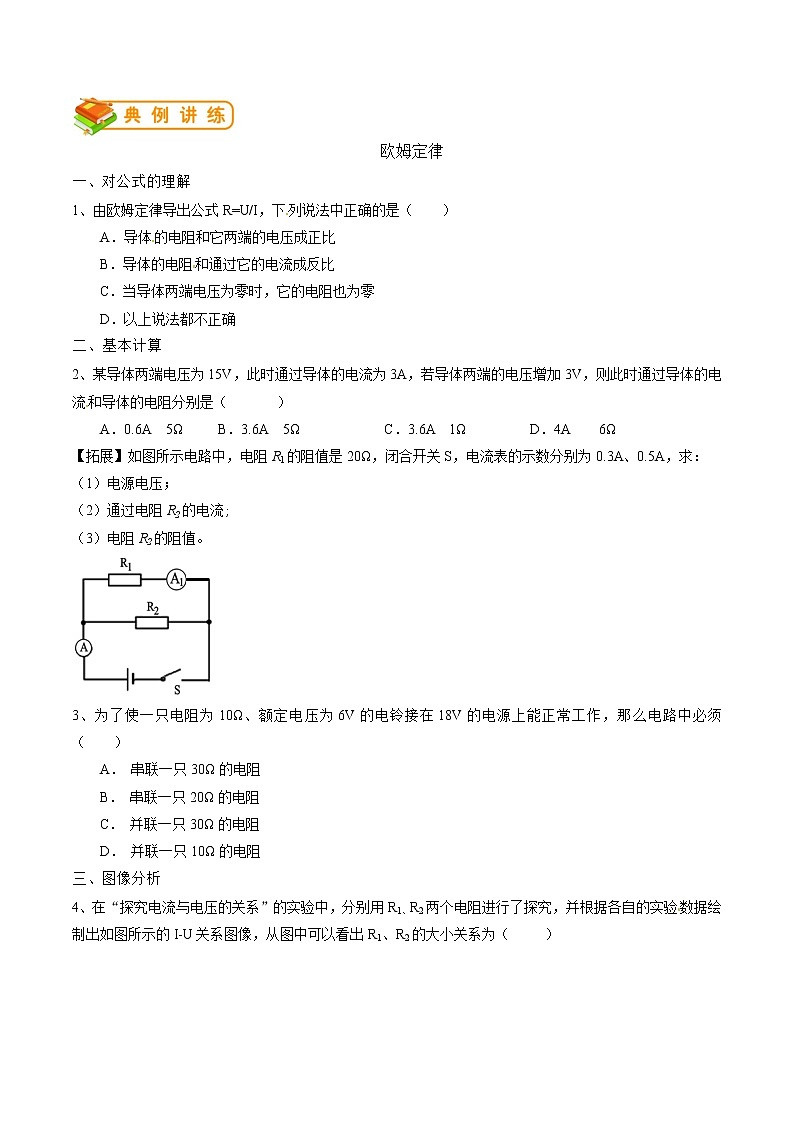

欧姆定律
一、对公式的理解
1、由欧姆定律导出公式R=U/I，下列说法中正确的是（ ）
A．导体的电阻和它两端的电压成正比
B．导体的电阻和通过它的电流成反比
C．当导体两端电压为零时，它的电阻也为零
D．以上说法都不正确
二、基本计算
2、某导体两端电压为15V，此时通过导体的电流为3A，若导体两端的电压增加3V，则此时通过导体的电流和导体的电阻分别是（ ）
A．0.6A 5Ω B．3.6A 5Ω C．3.6A 1Ω D．4A 6Ω
【拓展】
如图所示电路中，电阻R1的阻值是20Ω，闭合开关S，电流表的示数分别为0.3A、0.5A，求：
（1）电源电压；
（2）通过电阻R2的电流;
（3）电阻R2的阻值。

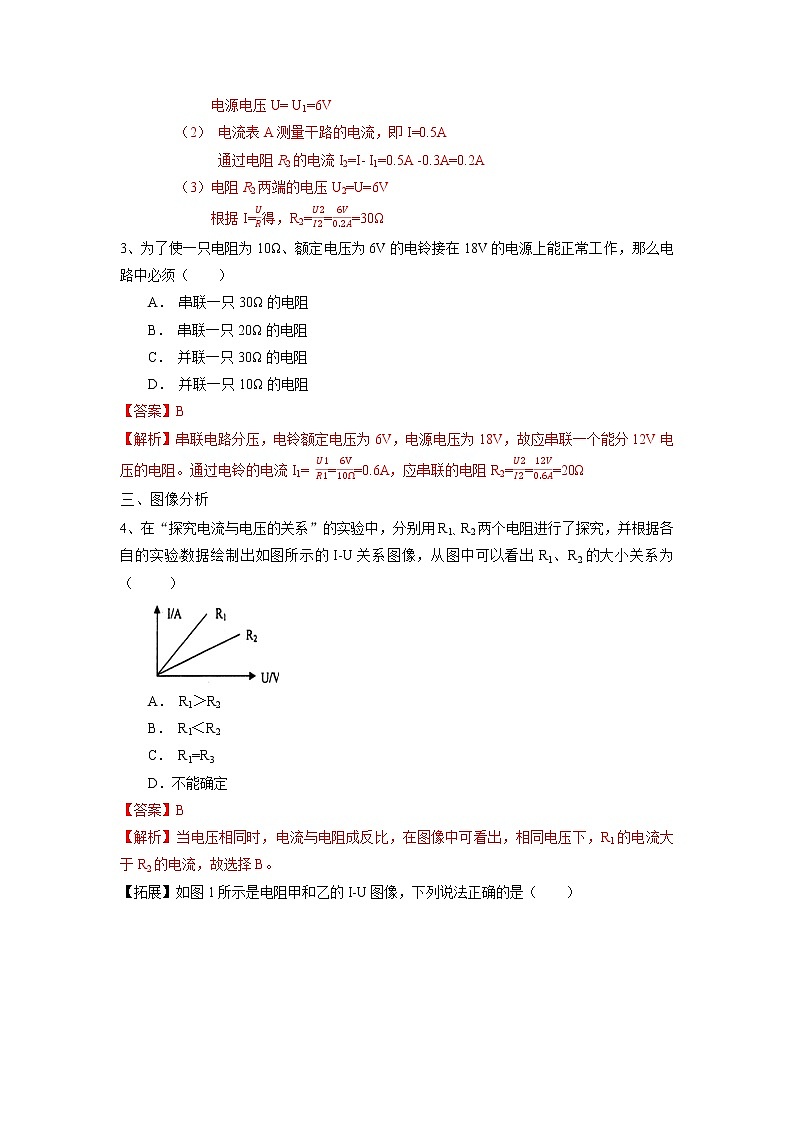

3、为了使一只电阻为10Ω、额定电压为6V的电铃接在18V的电源上能正常工作，那么电路中必须（ ）
A． 串联一只30Ω的电阻
B． 串联一只20Ω的电阻
C． 并联一只30Ω的电阻
D． 并联一只10Ω的电阻
三、图像分析
4、在“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的I-U关系图像，从图中可以看出R1、R2的大小关系为（ ）
A． R1＞R2
B． R1＜R2
C． R1=R3
D．不能确定

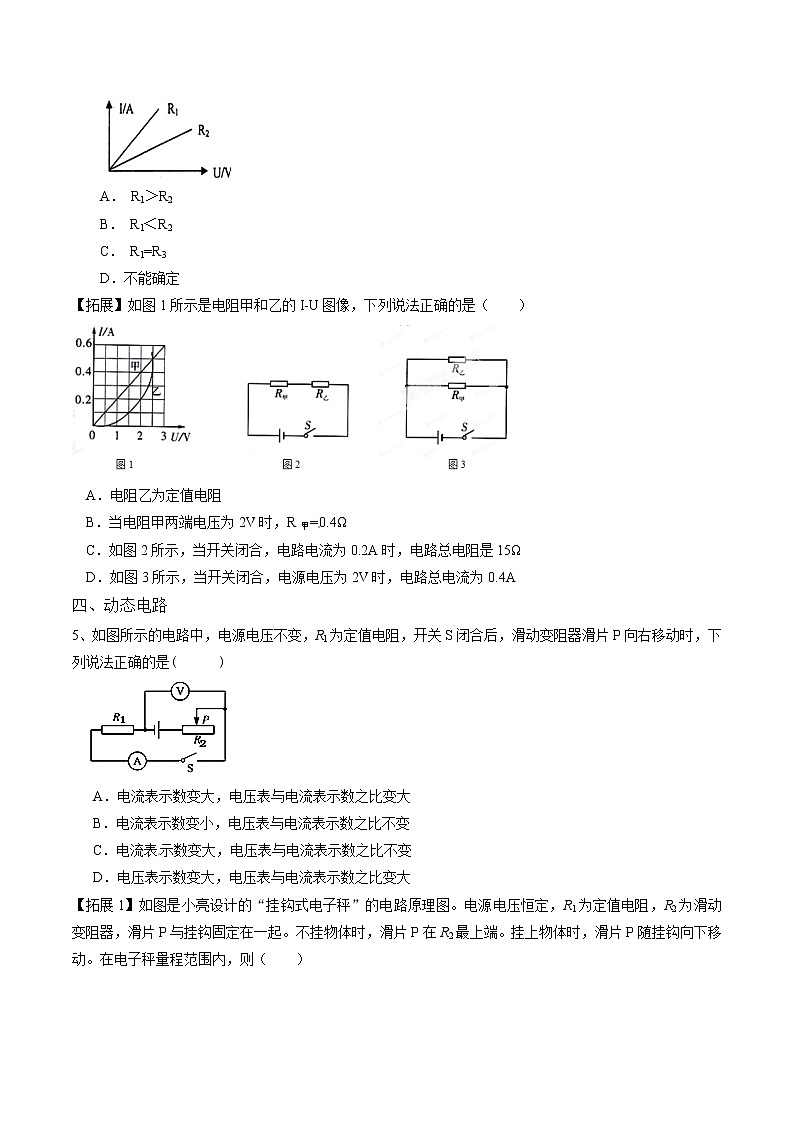

【拓展】如图1所示是电阻甲和乙的I-U图像，下列说法正确的是（ ）
A．电阻乙为定值电阻
B．当电阻甲两端电压为2V时，R甲=0.4Ω
C．如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15Ω
D．如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A
四、动态电路
5、如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是( )

A．电流表示数变大，电压表与电流表示数之比变大
B．电流表示数变小，电压表与电流表示数之比不变
C．电流表示数变大，电压表与电流表示数之比不变
D．电压表示数变大，电压表与电流表示数之比变大[来源
【拓展1】如图是小亮设计的“挂钩式电子秤”的电路原理图。电源电压恒定，R1为定值电阻，R2为滑动变阻器，滑片P与挂钩固定在一起。不挂物体时，滑片P在R2最上端。挂上物体时，滑片P随挂钩向下移动。在电子秤量程范围内，则（ ）
A. 不挂物体时，电压表示数为电源电压
B. 所挂物体越重，电流表示数越大
C. 所挂物体越轻，电路消耗的总功率越大
D. 所挂物体重量发生变化，电压表示数与电流表示数的比值不变
【拓展2】如图所示的电路中，电源电压为4.5 V不变，小灯泡L上标有“6 Ω 0.5 A”，滑动变阻器R标有“30Ω 1 A”，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”。为了保护各电表和元件，滑动变阻器R2允许接入电路的阻值范围是( )
A．0～12 Ω
B．0～30Ω
C．3～12Ω
D．3～30Ω
6、如图所示的电路中（电源电压不变），闭合开关S后，当滑动变阻器的滑片自左向右移动时，下列判断中正确的是（ ）
A．电流表的示数不变，电压表的示数不变
B．电流表的示数变大，电压表的示数变小
C．电流表的示数变大，电压表的示数变大
D．电流表的示数变小，电压表的示数不变
四、故障分析
7、如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作，过一会儿，两个电表的示数均变小，则下列判断中正确的是（ ）
A．电阻R可能短路
B、电阻R一定断路
C．灯L可能变亮
D、灯L一定熄灭
【拓展】在如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数不变，产生这一现象的原因可能是（ ）
A、灯L1短路
B、灯L2短路
C、灯L1断路
D、灯L2断路
1、分别将U1=4V、U2=6V两个不同的电压加在某段导体的两端，则两次通过该导体的电流之比为（ ）
A．3:2 B．2:3
C．1:1 D．1:2
2、据欧姆定律 I=U/R，下列哪种说法是正确的：（ ）
A．通过导体的电流越大，这段导体的电阻就越小；
B．导体两端的电压越大，这段导体的电阻就越大；
C．导体的电阻与电压成正比，与电流成反比；
D．导体两端的电压越大，这段导体中电流就越大。
3、如图所示，电源电压恒定，R1=20Ω，闭合开关S，断开开关S1，电流表示数是0.3A；若再闭合S1，发现电流表示数变化了0.2A，则电源电压为 V，R2的阻值为 Ω。
4、甲醛对人体危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。“创新”小组的同学们设计了甲醛监测设备，原理如图甲所示。电源电压恒为3 V，R0为10 Ω的定值电阻， R为可以感知甲醛污染指数的可变电阻，其阻值随污染指数变化的情况如图乙所示。用电压表示数反映污染指数，污染指数在 50 以下为轻度污染，50~100 之间为中度污染，100 以上为重度污染，以下分析正确的是（ ）
A.污染指数越小，电压表示数越大
B.电压表示数为1 V时，属于重度污染
C.污染指数越大，电路中消耗的总功率越小
D.污染指数为50时，电压表的示数为2.5 V
5、有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为（ ）
A．1A B．2A C．3A D．不能确定
6、如图所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是：
A、灯L1处短路
B、灯L2处短路
C、灯L1处断路
D、灯L2处断路
7、电路元件甲和乙中的电流与两端电压的关系如图所示，由图可知，甲的电阻是 Ω。若将甲、乙并联后接在电压为 2 V 的电源两端，干路中的电流是 A。
串联电路
并联电路
电流特点
I=I1=I2
I=I1+I2
电压特点
U=U1+U2
U=U1=U2
电阻特点
R=R1+R2
1R = 1R1+1R2
分配特点
U1U2= R1R2
I1I2= R2R1
