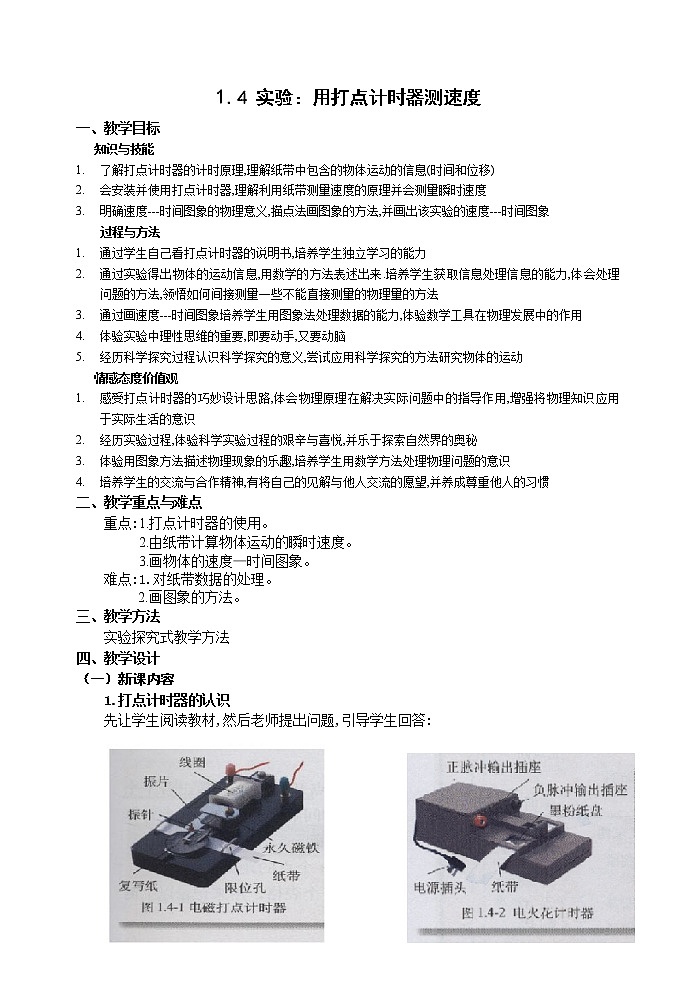

人教版 (新课标)必修14 实验：用打点计时器测速度教学设计

这是一份人教版 (新课标)必修14 实验：用打点计时器测速度教学设计，共3页。教案主要包含了教学目标，教学重点与难点，教学方法，教学设计等内容，欢迎下载使用。

知识与技能
了解打点计时器的计时原理,理解纸带中包含的物体运动的信息(时间和位移)
会安装并使用打点计时器,理解利用纸带测量速度的原理并会测量瞬时速度
明确速度---时间图象的物理意义,描点法画图象的方法,并画出该实验的速度---时间图象
过程与方法
通过学生自己看打点计时器的说明书,培养学生独立学习的能力
通过实验得出物体的运动信息,用数学的方法表述出来.培养学生获取信息处理信息的能力,体会处理问题的方法,领悟如何间接测量一些不能直接测量的物理量的方法
通过画速度---时间图象培养学生用图象法处理数据的能力,体验数学工具在物理发展中的作用
体验实验中理性思维的重要,即要动手,又要动脑
经历科学探究过程认识科学探究的意义,尝试应用科学探究的方法研究物体的运动
情感态度价值观
感受打点计时器的巧妙设计思路,体会物理原理在解决实际问题中的指导作用,增强将物理知识应用于实际生活的意识
经历实验过程,体验科学实验过程的艰辛与喜悦,并乐于探索自然界的奥秘
体验用图象方法描述物理现象的乐趣,培养学生用数学方法处理物理问题的意识
培养学生的交流与合作精神,有将自己的见解与他人交流的愿望,并养成尊重他人的习惯
二、教学重点与难点
重点:1.打点计时器的使用。
2.由纸带计算物体运动的瞬时速度。
3.画物体的速度—时间图象。
难点:1.对纸带数据的处理。
2.画图象的方法。
三、教学方法
实验探究式教学方法
四、教学设计
（一）新课内容
1.打点计时器的认识
先让学生阅读教材,然后老师提出问题,引导学生回答:
(1)电磁打点计时器使用的是直流电还是交流电?其工作电压为多少?
(2)我国交流电的频率为50Hz,使用这种电源时,每隔多长时间打一个点,即相邻两个点之间的时间间隔是多少?
(3)打点计时器打出的纸带可以记录某段时间内的位移,能不能记录时间?
(4)说出电磁打点计时器的构造?工作原理?如图1—4—1所示。
(5)解释电火花计时器的工作原理?如图1—4—2所示,它与电磁打点计时器相比,哪一种误差小?原因是什么?
2.练习使用打点计时器
问题1. 电磁打点计时器中怎样安放复写纸和纸带?
师总结:将复写纸套在复写纸定位销上,推动调节片可以调节复写纸位置.将纸带从复写纸圆片下穿过即可.
问题2. 振针打的点不清晰或打不出点可能有哪些情况?
师总结: 1.调整复写纸位置或更换复写纸。
2 调整打点计时器。（可能是振动片的振动幅度太小了,可以调节振动片的位置;可检查压纸框的位置是否升高而阻碍了振动片使振针打不到纸带上,可将压纸框向下调节到原来的位置;可能是振针的位置太高,调节振针直到能打出点为止）
3.可能是选择的4—6V的电压太低,可适当调高电压,但不得超过10V
问题3.为什么要先打开电源让打点计时器先工作1—2s再松手打纸带?可不可以先松手再打开打点计时器的电源?
师总结: 打点计时器打开电源后要经过一个短暂的时间才能稳定工作,所以应先打开电源让打点计时器工作1—2s后才能松手打纸带.这样做可以减小误差
问题4. 打点计时器打完点后要及时关闭电源,这样做有什么好处?
师总结:因为打点计时器是按照间歇性工作设计的,长期工作会导致线圈发热而损坏
指导学生动手练习使用打点计时器，要让学生按步骤有序操作,并打出几根纸带。
图1—4—3
选择一条点迹清晰的纸带,如图1—4—3所示,引导学生回答下列问题:
(1)怎样从打出的纸带中获取数据?指导学生用列表格的形式把数据列出。
(2)怎样根据纸带上的点迹计算纸带的平均速度？
(用纸带上两个点之间的距离除以两个点之间的时间间隔,即根据，求出在任意两点间的平均速度，这里可以用直尺测量出两点间的距离，为两点间的时间间隔数与0.02s的乘积。)
(3)在打出的B、C两个点的时间间隔中,纸带运动的平均速度是多少?
(4)如果纸带上的点迹分布不均，那么，点迹密集的地方表示运动的速度较大还是较小？
(在纸带上相邻两点间的时间间隔均为0.02s，所以点迹密集的地方表示纸带运动的速度很小)
3.用打点计时器测量瞬时速度
(1)在图1—4—3中求出B、C之间的平均速度,如果要求不很精确,能否用该平均速度表示B点右边一点的瞬时速度?
(2)能否把该点的速度表示的更准确一点?
(3)如果想每隔0.1s测一次速度,应怎么办?
(4)把测量所选“测量点”在内的一段位移填入表格。
(5)引导学生求出上述“测量点”附近的平均速度。
(6)引导学生把上述的平均速度作为对应点的瞬时速度填入表格。
(7)引导学生分析表格中速度的变化情况。
4.用图象表示速度
为了更直观地反映物体的运动情况，我们可以用v-t图象来表示速度随时间的变化规律。
以速度v为纵轴，时间t为横轴建立直角坐标系，根据计算出的不同时刻对应的瞬时速度值，在坐标系中描点，最后用平滑曲线把这些点连接起来就得到了一条能够描述速度v与时间t关系的图象。
教师提出下列问题:
(1)图象上每一点的意义是什么?
(表示该时刻物体的瞬时速度)
(2)如要求这些点中间一个时刻的速度是多少,应怎么办?
(把这些点连接起来,在连线上与该时刻对应的点的速度就是该时刻的瞬时速度)
(3)把这些点连接起来,是什么形状?
(是折线。因速度的实际变化是比较平滑的,故要用平滑的曲线把它们连接起来)
板书设计
4 用打点计时器测速度
布置作业
课本第26---27页”问题与练习”
电磁打点计时器
靠电磁感应带动振针振动通过复写纸打点
电火花打点计时器
靠产生的电火花放电蒸发墨粉打点
打点计时器的使用
注意使用方法和领悟注意事项
测量瞬时速度
用包含某点的一段时间的平均速度来粗略表示该点的瞬时速度
速度—时间图象
以时间为横坐标,速度为纵坐标,描点连线作出的平滑图象
