人教版九年级全册第3节 串联和并联同步练习题

这是一份人教版九年级全册第3节 串联和并联同步练习题，共18页。试卷主要包含了单选题，填空题，解答题，作图题等内容，欢迎下载使用。

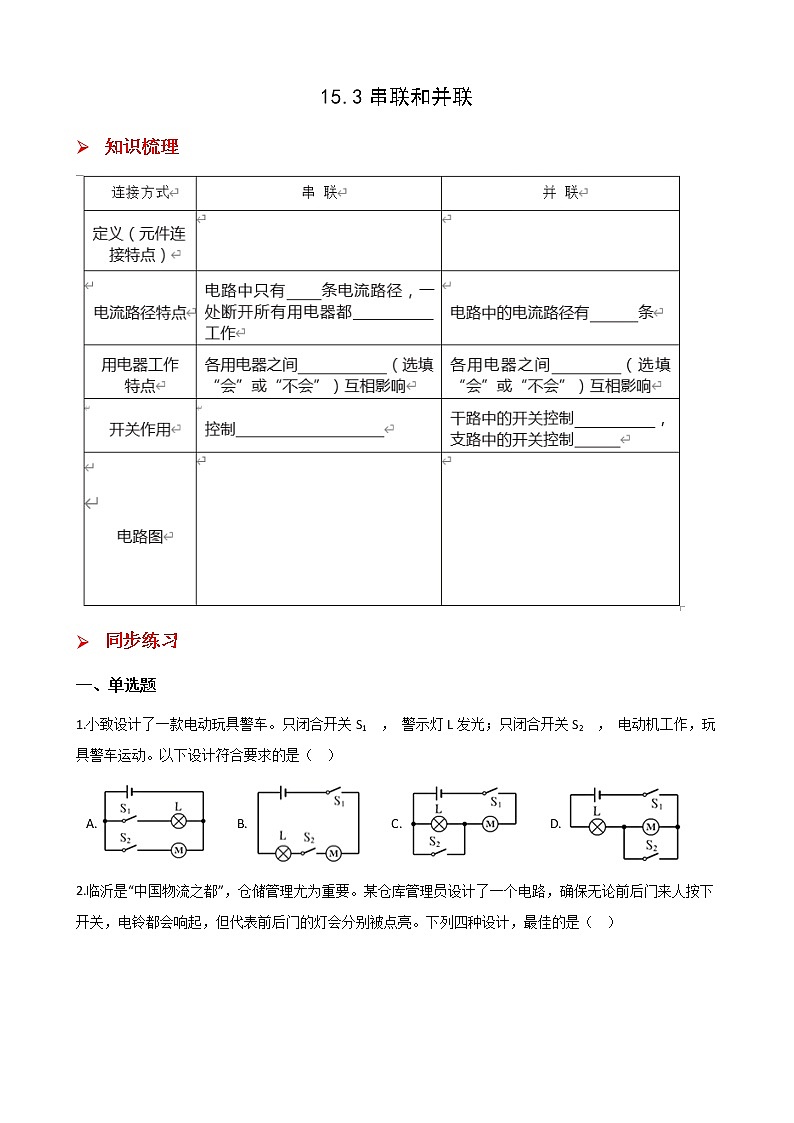

15.3串联和并联
Ø 知识梳理

Ø 同步练习
一、单选题
1.小致设计了一款电动玩具警车。只闭合开关S1 ， 警示灯L发光；只闭合开关S2 ， 电动机工作，玩具警车运动。以下设计符合要求的是（   ）
A.         B.         C.         D.

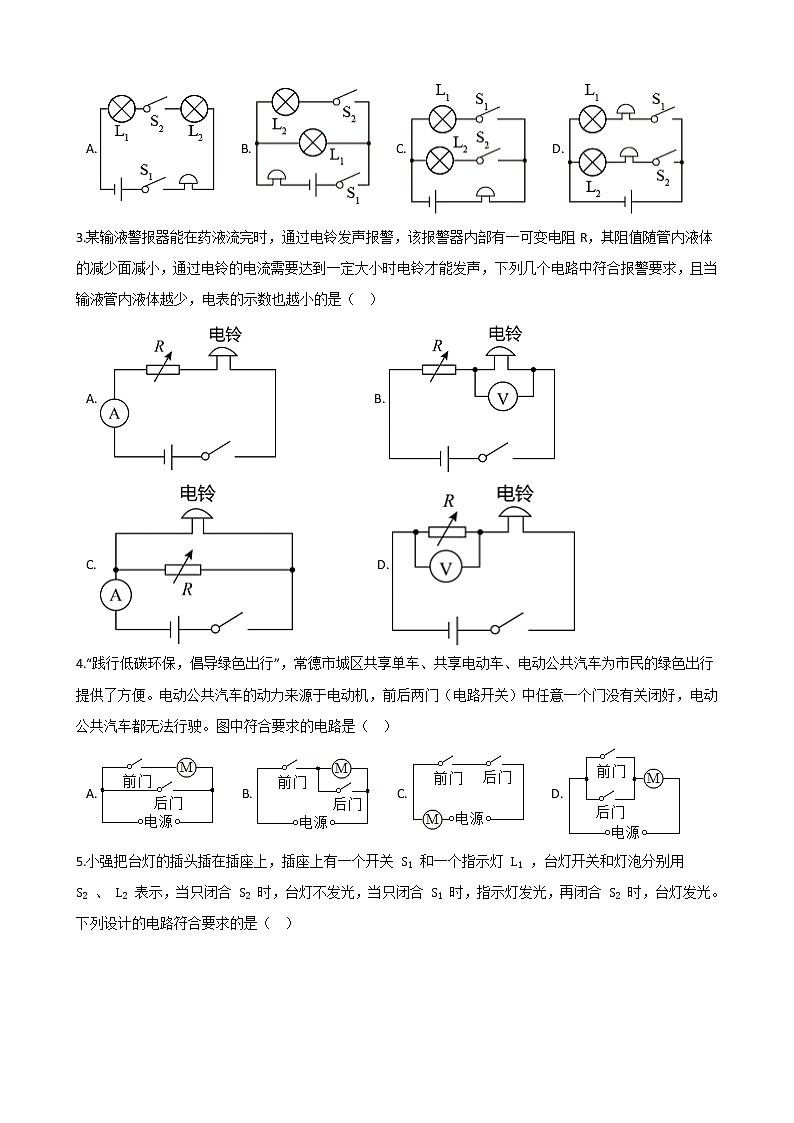

2.临沂是“中国物流之都”，仓储管理尤为重要。某仓库管理员设计了一个电路，确保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮。下列四种设计，最佳的是（   ）
A.        B.        C.        D.
3.某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少面减小，通过电铃的电流需要达到一定大小时电铃才能发声，下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（   ）
A.                               B.
C.                           D.
4.“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（   ）
A.        B.        C.        D.

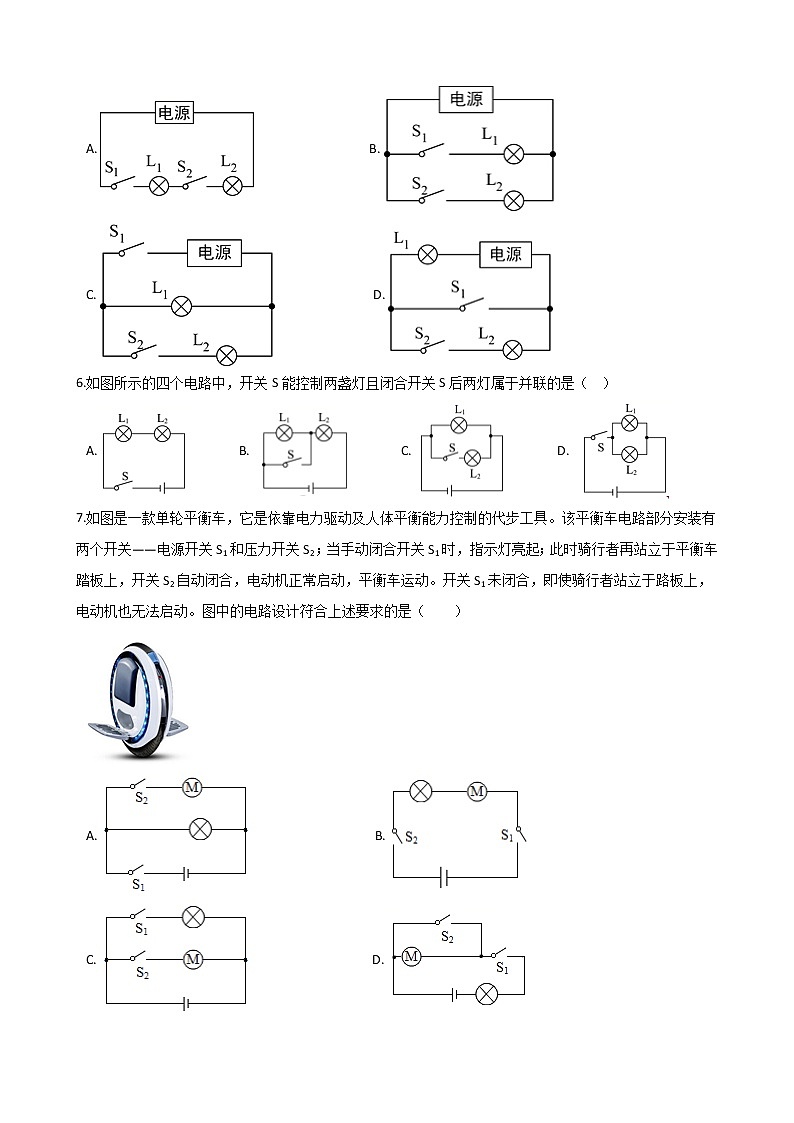

5.小强把台灯的插头插在插座上，插座上有一个开关 S1 和一个指示灯 L1 ，台灯开关和灯泡分别用 S2 、 L2 表示，当只闭合 S2 时，台灯不发光，当只闭合 S1 时，指示灯发光，再闭合 S2 时，台灯发光。下列设计的电路符合要求的是（   ）
A.                                     B.
C.                                D.
6.如图所示的四个电路中，开关S能控制两盏灯且闭合开关S后两灯属于并联的是（   ）
A.              B.              C.              D.
7.如图是一款单轮平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。该平衡车电路部分安装有两个开关——电源开关S1和压力开关S2；当手动闭合开关S1时，指示灯亮起；此时骑行者再站立于平衡车踏板上，开关S2自动闭合，电动机正常启动，平衡车运动。开关S1未闭合，即使骑行者站立于路板上，电动机也无法启动。图中的电路设计符合上述要求的是（　　）

A.                                        B.
C.                                       D.
8.《中国诗词大会》第四季冠军赛在两位理工科才女之间展开，比赛中用到了抢答器，如图所示，其原理是：任意位选手技下抢答键时显示屏亮灯（红灯或绿灯）同时扬声器发出声音。以下符合这一要求的电路是（　　）
A.                                        B.
C.                                        D.
9.如图所示是一个有盖的木盒，电路的部分连接情况隐藏在盒内。闭合开关时，两只灯泡都亮了，断开开关时，两只灯泡都熄灭。现在有以下4种操作：、

⑴拧下灯泡L1；
⑵拆除导线a；
⑶拧下灯泡L2；
⑷拆除导线b。其中2种操作均可判断灯泡连接方式的为（　　）
A. (1)(2)                                  B. (1)(3)                                  C. (2)(3)                                  D. (2)(4)
10.小明发现家里的垃圾桶敞口放置，既有异味又不卫生，他设计一个简易的感应式垃圾桶。其工作原理如下：“启动”开关闭合后，指示灯亮起，垃圾桶才能正常使用；扔垃圾时“感应”开关自动闭合桶盖缓缓打开；扔垃圾后“感应”开关自动断开，桶盖闭合。下列电路符合要求的是（　　）
A.                              B.
C.                                       D.
11.下列是通过对一些直接感知的现象进行合理的推测而得出的无法直接感知的事实，其中合理的是（   ）
A. 现象：扫地时尘土飞扬推测：分子在永不停息地运动
B. 现象：轻质小球甲、乙靠近时相互吸引推测：甲、乙两球一定带异种电荷
C. 现象：教室内的日光灯同时亮、灭推测：日光灯一定是串联的
D. 现象：某电路中两灯泡两端的电压相等推测：灯泡可能串联，也可能并联
12.电路知识在生活中有很多应用，例如许多汽车装有日间行车灯以提高行车安全。当车启动时， S1 闭合，日间行车灯 L1 立即亮起；再闭合 S2 ，车前大灯 L2 也亮起。下列电路图能实现上述功能的是（   ）

A.                        B.
C.                              D.
13.如图所示的电路中，闭合开关 S1 、 S2 ，电流表、灯泡 L1 、 L2 均能正常工作，则下列说法正确的是（   ）

A. 开关 S1 闭合， S2 断开，电源外部电流流向为
B. 开关 S1 、 S2 都闭合，灯泡 L1 和 L2 并联
C. 开关 S1 、 S2 都闭合，通过灯泡 L1 的电流一定大于通过灯泡 L2 的电流
D. 闭合 S1 、 S2 中任意一个开关，都会有灯泡发光
14.下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（   ）
A. 冰箱制冷压缩机和照明灯有时同时工作，有时单独工作，因此它们是并联的
B. 马路两旁的路灯，晚上同时亮，早上同时熄，它们是串联的
C. 家里的台灯与其控制开关是串联的
D. 调节台灯亮度的电位器与灯泡串联连入电路
15.下列给出的用电器中，连接方式属于串联的是(    )
A. 烘托节日气氛的小彩灯——满天星
B. 道路两旁的路灯
C. 家中的电视和电脑等家用电器
D. 教室里的照明用的日光灯
16.如图所示是一个有盖的木盒，电路的部分连接情况隐藏在盒内。闭合开关时，两只灯泡都亮了，断开开关时，两只灯泡都熄灭。现在有以下4种操作：(1)拧下灯泡L1；(2)拆除导线a；(3)拧下灯泡L2；(4)拆除导线b。其中2种操作均可判断灯泡连接方式的为（   ）

A. (1)(2)                                  B. (1)(3)                                  C. (2)(3)                                  D. (2)(4)
17.一个电路中有两盏电灯L1和L2 ， 则下列判断正确的是(    )
A. 若开关断开，两灯同时熄灭，则两灯连接方式一定为串联
B. 若一盏灯暗，另一盏灯亮，则能判断是串联还是并联
C. 若测得通过每盏电灯的电流不相等，则两灯的连接方式一定为并联
D. 若测得通过每盏灯的电流都相等，则两灯的连接方式一定为串联
18.如图是一台能正常工作的电冰箱的简化电路图，M是压缩机用的电动机，L是电冰箱内的照明灯泡，下列说法中错误的是（   ）

A. 电动机和灯泡是并联的                                       B. 冰箱工作时，外壳要接地
C. 冷藏室门打开时，灯开关断开                             D. 食物放入冰箱内，温度降低，内能减小
二、填空题
19.如图所示的电路中，要使两灯串联，应闭合开关________；要使两灯并联，应闭合开关________，若同时闭合开关________，会造成短路．

20.汽车转弯时，同侧的前后两个转向灯会同时闪亮，偶尔也有在转弯时只亮前灯或后灯，这两个转向灯的连接方式为________；不亮的灯出现的故障是________。
21.如图电路中，若使L1和L2串联，应闭合开关________；若使L1和L2并联，应闭合开关________；若闭合开关________，将烧毁电源。

22.如图所示，某城市安装一种“按钮式红绿灯”。当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过，按钮相当于电路中的________，红灯和绿灯是________联的。太阳能电池可以将光能转化为________。

三、解答题
23.一个开关控制着两品灯，它们的连线在墙壁里，在没有任何仪器的情况下，怎样判断这两盏灯是串联还是并联？
24.电冰箱内冷冻室的压缩机 （电动机）和冷藏室的照明灯是串联的还是并联的？并说出判断的理由。
四、作图题
25.某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在图中用笔画线将实物连接成符合要求的电路。（要求：连线不能交叉，线头接在接线柱上。）

26.高铁内如果两个相邻的洗手间都有人并且门都锁住时，红灯亮表示“有人”，如果两洗手间都没有人或者只有一个洗手间有人时，红灯不亮表示可以使用。请设计电路将下图连接起来。

27.如图所示，有灯泡L1、L2 ， 开关S、电源、电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L2的电压，滑动变阻器的滑片向右移动，L1变亮。请画出电路图并连接实物图。

答案解析部分
一、单选题
1. A
解答：A．灯泡和电动机并联，只闭合开关S1 ， 警示灯L发光，只闭合开关S2 ， 电动机工作，A符合题意；
B．灯泡和电动机串联，两个开关都闭合时，灯泡发光，电动机工作，B不符合题意；
CD．只闭合开关S1 ， 灯泡发光，电动机工作，只闭合开关S2 ， 两个用电器都不工作，CD不符合题意。
故答案为：A。

分析：电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响；结合题目给出的电路的要求，结合选项设计电路即可。
2. C
解答：无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮，电铃最好放在干路上，两个灯并联，各用一个开关控制，比使用两个电铃更加简便。
故答案为：C。

分析：并联电路中，各用电器互不影响，可以单独工作；串联电路各用电器互相影响。
3. D
解答：A．R的阻值随管内液体的减少而减小，当输液管内液体越少，电流表的示数会增大，A不符合题意；
B．R阻值随管内液体的减少而减小，当输液管内液体越少，电流会越大，电铃发声，电压表测电铃两端电压，示数会增大，B不符合题意；
C．R与电铃并联，R值随管内液体的减少而减小时，对电铃不影响，电流表示数为干路电流，示数增大，C不符合题意；
D．R阻值随管内液体的减少而减小，当输液管内液体越少，电流会越大，电铃发声，电压表测R两端电压，串联分压，其示数会减小，D符合题意。
故答案为：D。

分析：电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响；结合题目给出的电路的要求，结合选项设计电路即可
4. C
解答：A．若后门没有关好，汽车可以行使，后门关好后，电动机短路，无法行驶，A不符合题意；
B．若后门没有关好，汽车可以行使，后门关好后，电动机短路，无法行驶，B不符合题意；
C．只有前门和后门同时关上，C符合题意；
D．前门或者后门只要关上一个，汽车就行使，D不满足题意。
故答案为：C。

分析：电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响；结合题目给出的电路的要求，结合选项设计电路即可。
5. D
解答：A．图中指示灯、台灯、两开关串联，只有两开关同时闭合，指示灯、台灯才能亮，A 不符合题意；
B．图中指示灯、台灯并联，开关S1控制指示灯，开关S2控制台灯，开关S1闭合指示灯亮，开关S2闭合台灯亮，B 不符合题意；
C．图中S2与台灯串联后与开关S1并联，再与指示灯串联，开关S1闭合台灯被短路，C 不符合题意；
D．图中S2与台灯串联后与指示灯并联，再与开关S1串联，当只闭合 S2 时，台灯不发光，当只闭合 S1 时，指示灯发光，再闭合 S2 时，台灯发光，古D符合题意。
故答案为：D 。

分析：电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响；结合题目给出的电路的要求，结合选项设计电路即可。
6. D
解答：A．开关S能控制两盏灯但闭合开关S后两灯属于串联，A不符合题意；
B．开关S能闭合后，灯L1短路，B不符合题意；
C．闭合开关S后两灯属于并联但开关S只能控制灯L2 ， C不符合题意；
D．两灯并联后与开关串联，开关可以控制两灯，D符合题意。
故答案为：D。

分析：并联电路中，各用电器在不同的支路上，各用电器互不影响。
7. A
解答：由题意可知，指示灯和电动机并联，S1控制干路，开关S2控制电动机；
A．图中指示灯和电动机并联，S1控制干路，开关S2控制电动机，A符合题意；
B．图中指示灯和电动机串联，B不符合题意；
C．图中S1和开关S2分别控制支路，C不符合题意；
D．图中指示灯和电动机串联，D不符合题意。
故答案为：A。

分析：电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响；结合题目给出的电路的要求，结合选项设计电路即可。
8. A
解答：由题意知，当任意选手按下抢答键时，显示屏灯亮，同时扬声器发出声音，则扬声器接在干路上，两灯可独立工作互不影响，红灯或绿灯分别与抢答器串联，控制相应的灯，可单独工作，故两灯并联。
故答案为：A。

分析：电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响；结合题目给出的电路的要求，结合选项设计电路即可。
9. B
解答：并联电路各支路互不影响；串联电路某处发生断路，则整个电路都不工作。因此，可以用分别拆除用电器的方法来判断电路的连接方式，若拆除一个用电器，不影响另一个，则是并联，反之就是串联。
故答案为：B。
分析：并联电路各支路互不影响；串联电路某处发生断路，则整个电路都不工作。
10. C
解答：A B．“启动”开关闭合后，指示灯亮起，垃圾桶才能正常使用；说明“启动”开关在干路上，扔垃圾时“感应”开关自动闭合桶盖缓缓打开；扔垃圾后“感应”开关自动断开，桶盖闭合，说明感应开关是控制桶盖的关闭，即电动机，AB不符合题意；
C D．若为D，当“启动”开关闭合时，电动机被短路，无法工作，D不符合题意，而 C能保证“启动”开关闭合后，指示灯亮，而“感应”开关控制电动机，C符合题意。
故答案为：C。

分析：电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响；结合题目给出的电路的要求，结合选项设计电路即可。
11. D
解答：A．尘土不是分子，不能说明分子在不停地做无规则运动，A不符合题意；
B．带电体能够吸引不带电的轻小物体，因此根据“轻质小球甲、乙靠近时相互吸引”不能推测：甲、乙两球一定带异种电荷，B不符合题意；
C．教室内的日光灯之间是并联的，工作时互不影响，同时亮、灭，是因为日光灯受总开关的控制，C不符合题意；
D．两个完全相同的灯泡在串联电路中分得的电压相同；并联电路中各支路两端的电压相等，所以两个灯泡的连接可能是串联也可能是并联，D符合题意。
故答案为：D。

分析：串联电路中，各用电器两端的电压之和等于电源电压，用电器分得的电压与电阻成正比；并联电路中，各支路两端的电压都相等，等于电源电压。
12. A
解答：A．由电路图知可知，只闭合 S1 时，日间行车灯 L1 亮，再闭合 S2 时，车前大灯 L2 亮，A符合题意；
B．由电路图知，只闭合 S1 时，两灯都亮，再闭合 S2 时， L1 被短路，B不符合题意；
C．由电路图知，两开关串联，只有两开关都闭合时灯泡才亮，C不符合题意；
D．由电路图知，两开关并联，闭合任意一个开关灯泡亮，D不符合题意。
故答案为：A。

分析：能独立工作的用电器是并联电路，干路开关控制所有用电器，支路开关控制支路用电器。
13. B
解答：A、由电路图可知，开关S1闭合，S2断开，电源外部电流流向为d→c→b→a，A不符合题意；
B、由电路图可知，闭合开关S1和S2 ， L1与L2首首相连、尾尾相连，两灯是并联的，B符合题意；
C、开关S1、S2都闭合，L1与L2并联，由于不知道两灯泡的情况，不能判断通过灯泡L1的电流与通过灯泡L2电流的关系，C不符合题意；
D、开关S1在干路上，控制所有用电器，开关S2控制灯泡L1 ， 故只闭合S1 ， 灯泡L2发光，S1、S2都闭合，两灯泡都发光，只闭合S2的两灯泡都不发光，D不符合题意．
故答案为：B．

分析：电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响。
14. B
解答：A．并联电路各用电器可以独立工作、互不影响，冰箱制冷压缩机和照明灯有时同时工作，有时单独工作，因此它们是并联的，A正确，不符合题意；
B．马路两旁的路灯，晚上同时亮，早上同时熄，是因为控制路灯的开关接在干路中，同时控制所有用电器，不能说路灯是串联的，B错误，符合题意；
C．用电器和控制它的开关需要串联接入，所以家里的台灯与其控制开关是串联的，C正确，不符合题意；
D．串联电路是分压电路，调节台灯亮度的电位器与灯泡串联连入电路才可以调节灯泡两端的电压，进而调节灯泡的亮度，D正确，不符合题意。
故答案为：B。

分析：电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响；路灯虽同时亮同时灭，但是为并联关系。
15. A
解答：小彩灯是在一条电线上连接的彩色灯泡，一个灯泡损坏，则其他灯泡不能正常工作，所以其连接方式为串联．在实际生活中，多数电器的连接方式都是并联，防止因为一个部件的损坏而导致整个系统的不可用，A符合题意．
故答案为：A．

分析：电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响。
16. B
解答：并联电路各支路互不影响；串联电路某处发生断路，则整个电路都不工作。因此，可以用分别拆除用电器的方法来判断电路的连接方式，若拆除一个用电器，不影响另一个，则是并联，反之就是串联。
故答案为：B。

分析：串联电路中各用电器互相影响，并联电路用电器互不影响，可以判断电路的连接方式。
17. C
解答：A.断开开关，两灯都熄灭，电路可能串联，可能并联，此时开关在干路上，A不符合题意；
B.若一灯亮，一灯暗，不能判断电路的连接方式，因为灯泡的亮暗和电功率有关，和连接方式无关，B不符合题意；
C.若通过灯泡的电流不相等，则电路一定是并联的，因为串联电路电流处处相等，C符合题意；
D.若每盏灯泡的电流相等，则电路可能串联，也可能并联，D不符合题意；
故答案为：C.
分析：串联电路中电流处处相等，并联电路中支路电流可能相等，可能不等；串联电路中开关可以控制所有用电器，并联电路中，干路开关控制所有用电器。
18. C
解答：A．如图，有多条支路，且电动机和灯泡在两条支路上，故是并联，A选项正确，A选项不符合题意；
B．冰箱是三孔插头，大型家电，故外壳需要接地，B选项正确，B不符合题意；
C．冷藏室门打开，灯开关闭合，灯亮，C选项错误，C选项符合题意；
D．食物放入冰箱内，温度降低，内能减小，D选项正确，D选项不符合题意。
故答案为：C。

分析：用电器工作时，电流通过，电路闭合；各用电器分别连接在电源上，是并联电路。
二、填空题
19. S1；S2 S3；S1 S2
解答：使两个灯串联，即两个灯首尾相接然后连入电路，所以应断开S2、S3 ， 闭合开关S1；
使两个灯并联，则把两个灯首首相接，尾尾相接，再连入电路，所以应断开S1 ， 闭合开关S3、S2；
若同时闭合开关S1、S2 ， 会用导线不经过用电器而直接将电源的正负两极相连，而造成短路，是绝对不允许的．

分析：各用电器顺次连接是串联电路，各用电器并列连接的电路是并联电路。
20. 并联；断路
解答：汽车转弯时，同侧的前后两个转向灯会同时闪亮，偶尔也有在转弯时只亮前端或后端，那这两个转向灯的连接方式为并联。不亮的灯出现的故障是断路。
故答案为：并联；断路
分析：除了节日小彩灯之外，几乎所有的用电器之间的连接都为并联。如果出现短路故障，那么所有的灯都会不亮，那只可能是断路。
21. S2；S1、S3；S1、S2、S3
解答：如图电路中，若使L1和L2串联，则电流的路径只有一条，电流要分别经过L1和L2 ， 应闭合开关S2。若使L1和L2并联，则电流的路径有两条，两条电流分别经过两个灯泡，应闭合开关S1、S3。若同时闭合开关三个开关S1、S2、S3 ， 则电源的两端被导线相连，电源会短路，将烧毁电源。
分析：闭合不同的开关，电流流动回路不同，结合电流的流向判断电阻的串并联关系即可。
22. 开关；并；电能
解答：行人通过触摸按钮，使正对车辆的红灯亮起，则按钮相当于电路中的开关。由于红灯和绿灯可以独立工作，互不影响，所以红灯和绿灯是并联连接的。太阳能电池可以将光能转化为电能。
分析：电路的基本结构包含电源、用电器、开关和导线，开关控制电路的通断，电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响；太阳能电池板将太阳能转化为电能。
三、解答题
23. 解：根据并联时用电器互不影响，申联时用电器互相影响可得：取下一个灯泡，如果另一个灯亮，这两盏灯就是并联的，如果另一个灯不亮，这两盏灯就是串联的。
分析：并联时用电器互不影响，申联时用电器互相影响。
24. 解：压缩机与照明灯是并联的；因为它们可以独立工作，互不影响。（或即使电动机没有工作，打开冷藏室门时，灯也可以发光、即使冷藏室的灯不发光，电动机也可工作）
分析：电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响。
四、作图题
25. 解：如图所示：

解答：只要有一道门没有关上红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光，即两灯串联，开关闭合时将红灯短路，如图所示：

将电路图接成实物图，如图所示：


分析：电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响；结合题目给出的电路的要求，结合选项设计电路即可。
26.
解答：由题知，两个洗手间都有人并锁住（即两个开关都闭合）时红灯亮，两个洗手间都没有人或者只有一个有人（即两个开关都断开或一个开关断开）时红灯不亮，所以，两洗手间的插销开关相互影响、不能独立工作，即两开关应串联，然后与电源、红灯串联组成电路，如下图所示：
。

分析：电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响。
27. 解：如图所示：

解答：灯泡L1、L2并联，开关控制整个电路，开关在干路上；电流表测总电流，电流表也在干路上；滑动变阻器的滑片向右移动，灯泡L1变亮，说明变阻器与灯串联，且滑动变阻器滑片右边的电阻连入电路；因电压表测灯泡L2的电压，最后将电压表与L2并联，如下图所示：


分析：电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响；结合题目给出的电路的要求，结合选项设计电路即可。
