人教版九年级全册第十五章 电流和电路第5节 串、并联电路中电流的规律同步训练题

这是一份人教版九年级全册第十五章 电流和电路第5节 串、并联电路中电流的规律同步训练题，共14页。试卷主要包含了串联电路的电流关系，表述等内容，欢迎下载使用。

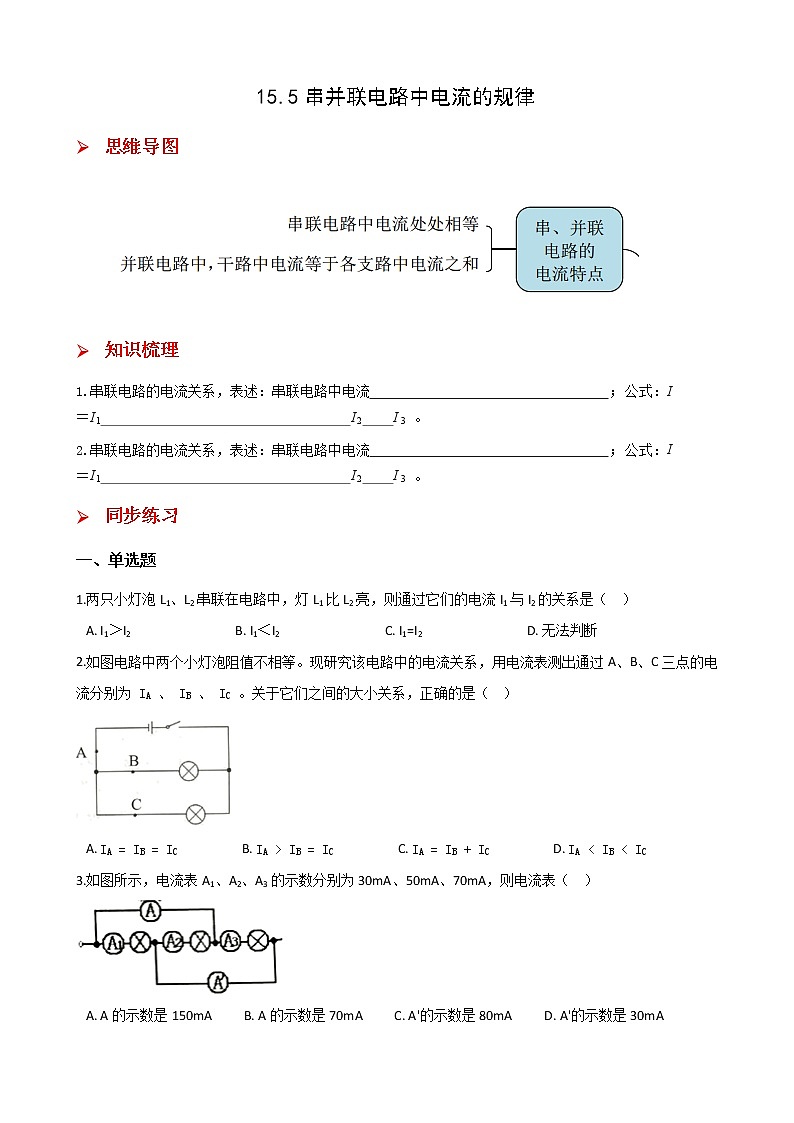

15.5串并联电路中电流的规律
Ø 思维导图

Ø 知识梳理
1.串联电路的电流关系，表述：串联电路中电流 ； 公式：I ＝ I 1 I 2 I 3 。
2.串联电路的电流关系，表述：串联电路中电流 ； 公式：I ＝ I 1 I 2 I 3 。
Ø 同步练习
一、单选题
1.两只小灯泡L1、L2串联在电路中，灯L1比L2亮，则通过它们的电流I1与I2的关系是（   ）
A. I1＞I2                                 B. I1＜I2                                 C. I1=I2                                 D. 无法判断
2.如图电路中两个小灯泡阻值不相等。现研究该电路中的电流关系，用电流表测出通过A、B、C三点的电流分别为 IA 、 IB 、 IC 。关于它们之间的大小关系，正确的是（   ）

A. IA=IB=IC                    B. IA>IB=IC                    C. IA=IB+IC                    D. IAIC                                 C. IA=IC                                 D. IA=IB+IC

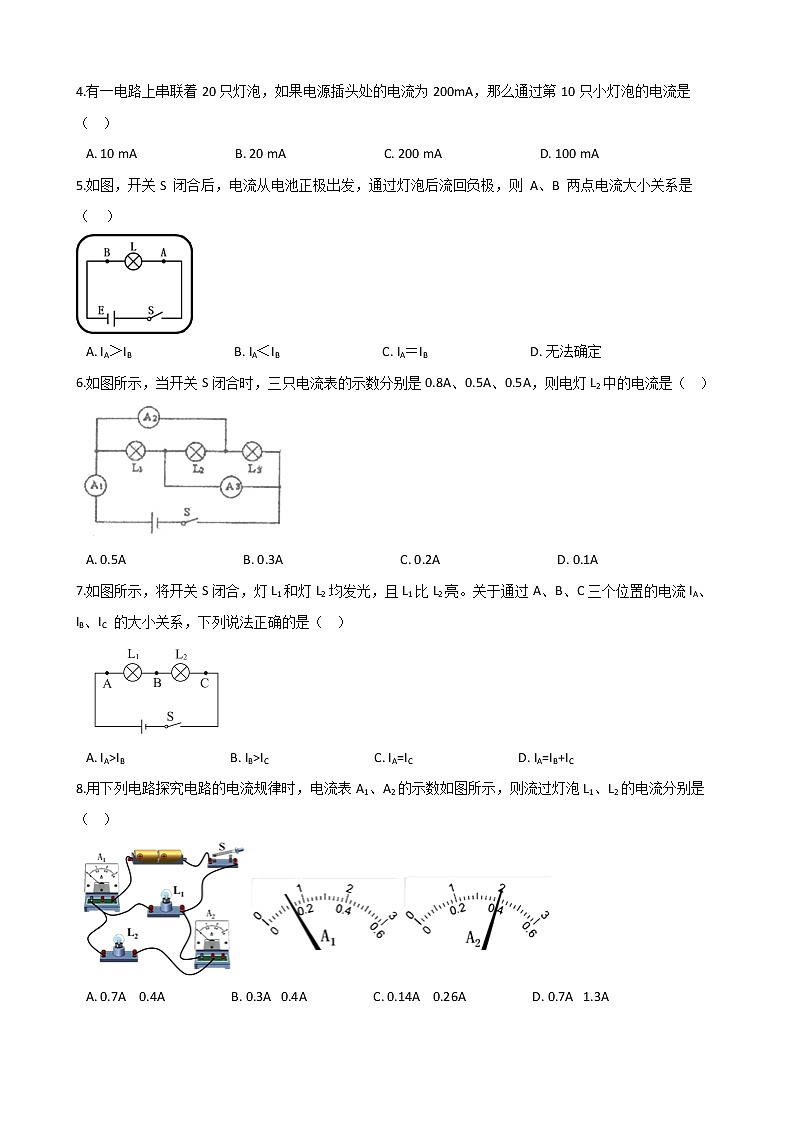

8.用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是（   ）

A. 0.7A    0.4A                     B. 0.3A   0.4A                     C. 0.14A    0.26A                     D. 0.7A   1.3A

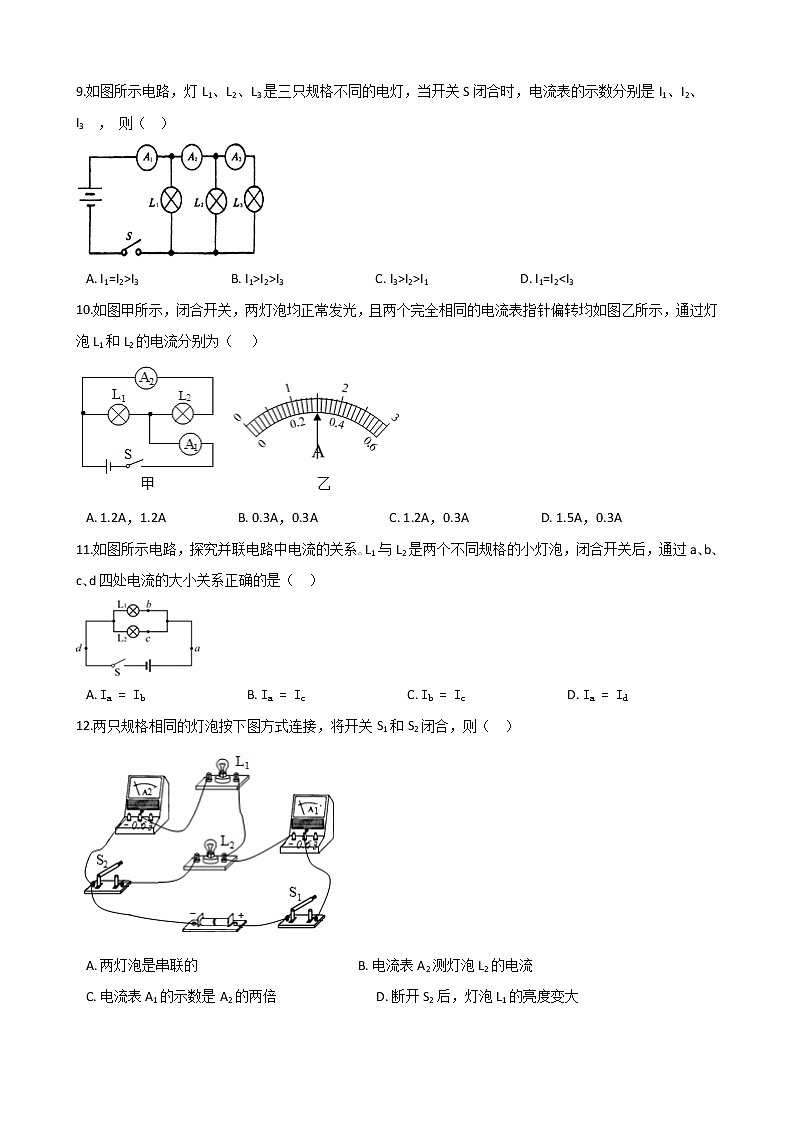

9.如图所示电路，灯L1、L2、L3是三只规格不同的电灯，当开关S闭合时，电流表的示数分别是I1、I2、I3 ， 则（   ）

A. I1=I2>I3                            B. I1>I2>I3                            C. I3>I2>I1                            D. I1=I2
