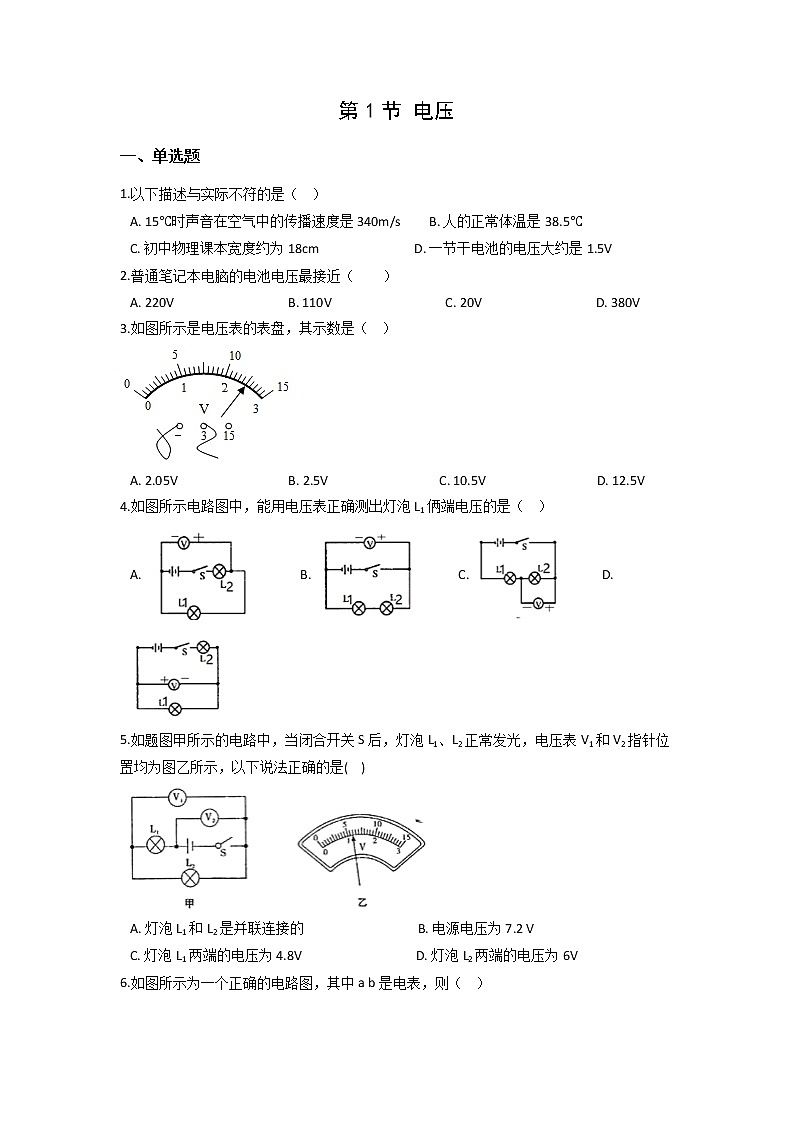

第1节 电压
一、单选题
1.以下描述与实际不符的是（   ）
A. 15℃时声音在空气中的传播速度是340m/s         B. 人的正常体温是38.5℃
C. 初中物理课本宽度约为18cm                              D. 一节干电池的电压大约是1.5V
2.普通笔记本电脑的电池电压最接近（　　）
A. 220V                                    B. 110V                                    C. 20V                                    D. 380V
3.如图所示是电压表的表盘，其示数是（   ）

A. 2.05V                                   B. 2.5V                                   C. 10.5V                                   D. 12.5V
4.如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（   ）
A.             B.             C.             D.
5.如题图甲所示的电路中，当闭合开关S后，灯泡L1、L2正常发光，电压表V1和V2指针位置均为图乙所示，以下说法正确的是(    )

A. 灯泡L1和L2是并联连接的                                    B. 电源电压为7.2 V
C. 灯泡L1两端的电压为4.8V                                    D. 灯泡L2两端的电压为6V

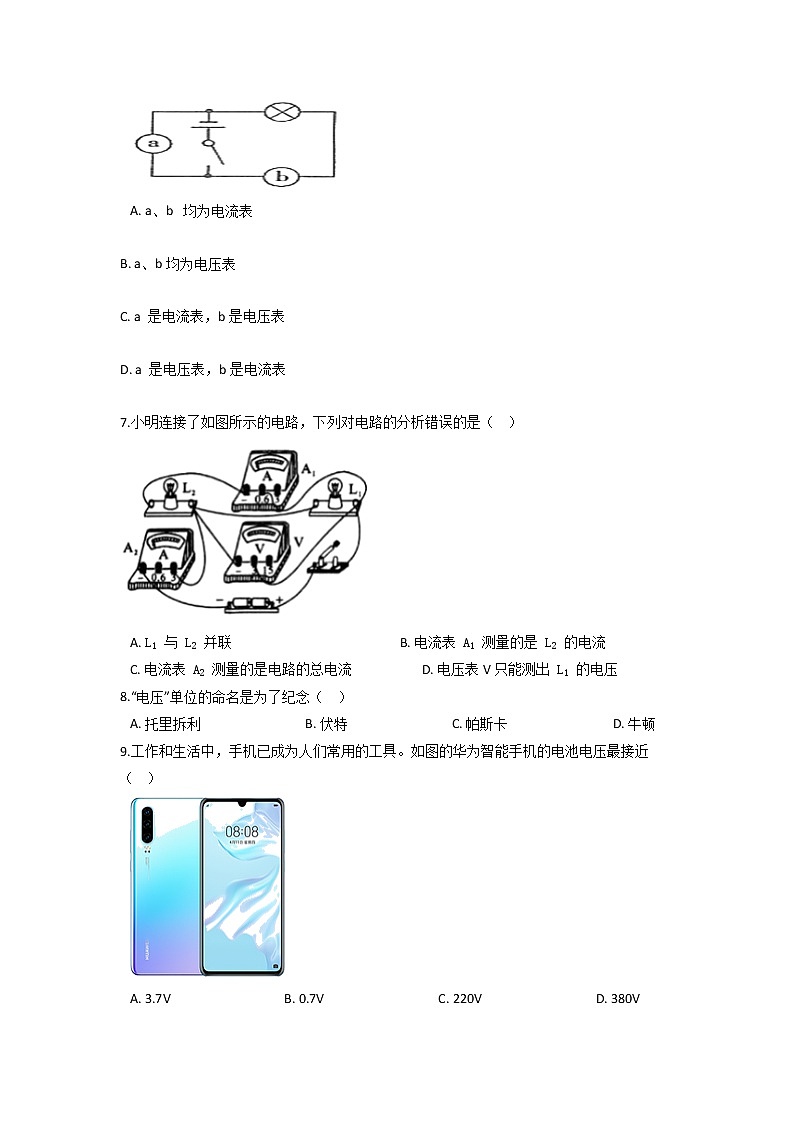

6.如图所示为一个正确的电路图，其中a b是电表，则（   ）

A. a、b  均为电流表

B. a、b均为电压表

C. a 是电流表，b是电压表

D. a 是电压表，b是电流表

7.小明连接了如图所示的电路，下列对电路的分析错误的是（   ）

A. L1 与 L2 并联                                                     B. 电流表 A1 测量的是 L2 的电流
C. 电流表 A2 测量的是电路的总电流                      D. 电压表V只能测出 L1 的电压
8.“电压”单位的命名是为了纪念（   ）
A. 托里拆利                                 B. 伏特                                 C. 帕斯卡                                 D. 牛顿
9.工作和生活中，手机已成为人们常用的工具。如图的华为智能手机的电池电压最接近（   ）

A. 3.7V                                    B. 0.7V                                    C. 220V                                    D. 380V

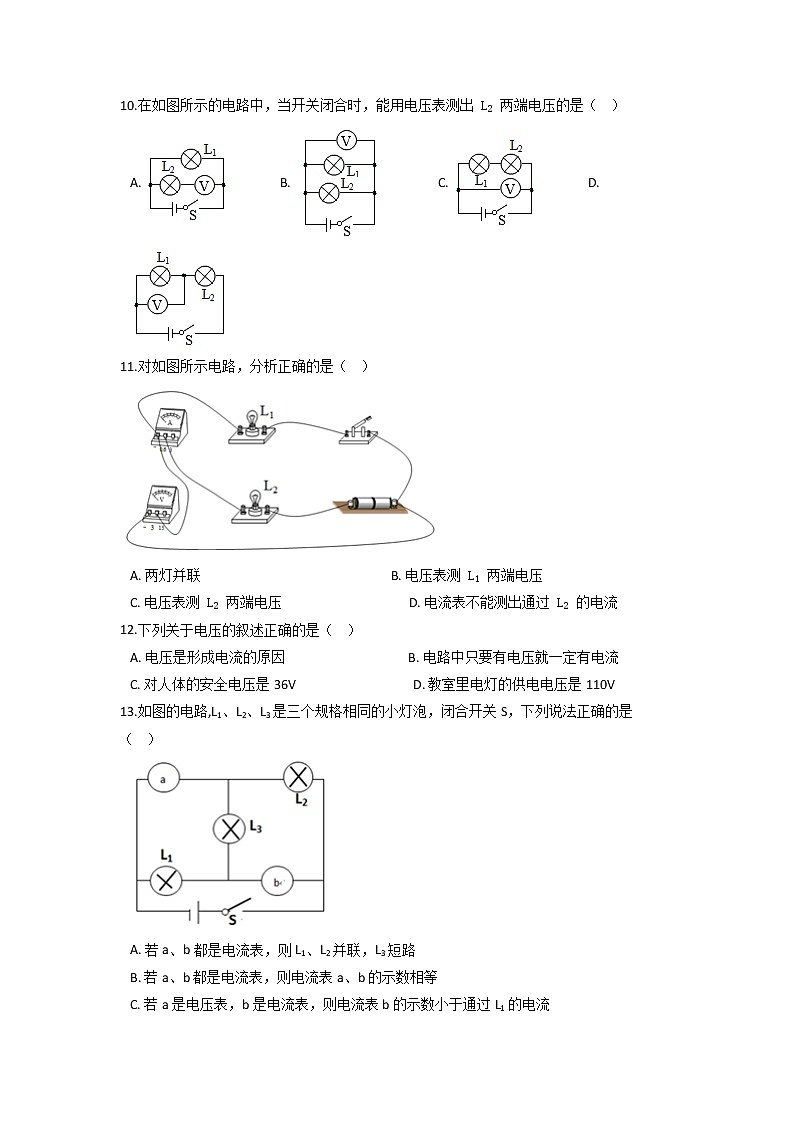

10.在如图所示的电路中，当开关闭合时，能用电压表测出 L2 两端电压的是（   ）
A.                 B.                 C.                 D.
11.对如图所示电路，分析正确的是（   ）

A. 两灯并联                                                            B. 电压表测 L1 两端电压
C. 电压表测 L2 两端电压                                        D. 电流表不能测出通过 L2 的电流
12.下列关于电压的叙述正确的是（   ）
A. 电压是形成电流的原因                                       B. 电路中只要有电压就一定有电流
C. 对人体的安全电压是36V                                     D. 教室里电灯的供电电压是110V
13.如图的电路,L1、L2、L3是三个规格相同的小灯泡，闭合开关S，下列说法正确的是（   ）

A. 若a、b都是电流表，则L1、L2并联，L3短路
B. 若a、b都是电流表，则电流表a、b的示数相等
C. 若a是电压表，b是电流表，则电流表b的示数小于通过L1的电流
D. 若a、b都是电压表，则电压表a的示数大于电压表b的示数
14.小邦同学用电压表进行测量时，闭合开关，发现指针向“0”刻度的左侧偏转。下列原因分析正确的是（   ）
A. “+”、“-”接线柱接反了                                B. 被测电压超过电压表量程
C. 实验前指针没有对准零刻度线                             D. 没有估测待测电压的大小
15.小明想测量三节旧干电池在串联后的电压，正确选择量程后，指针位置如图所示，此时电压表读数为（   ）

A. 14V                                     B. 12V                                     C. 2.4V                                     D. 3.6V
二、填空题
16.如图所示的电路中，闭合开关S后，两灯均发光，则甲是      表，乙是      表（均选填“电流”或“电压”）

17.如图所示电路图中，电压表测量的是灯泡      两端电压。

18.在如图所示的遥控器电池盒中，应安装       节干电池，其正常工作电压为       V。

三、作图题
19.在如图所示电路的“○”里填上适当的电表符号，使两灯并联。

20.请用笔画线表示导线，将图中的电压表连入电路中，使电压表能够测量小灯泡两端的电压，要求电压表选用正确的量程。

四、实验探究题
21.如图所示，在水果中插入两片不同材料的金属板，就组成了水果电池，几只串联的水果电池提供的电压足够点亮排成V字形的一组发光二极管。某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究。在水果中插入不同材料制成的金属极板，并保持两块极板之间的距离不变、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表。

铁—锌
铁—铜
铜—锌
苹果
0.55伏
0.60伏
0.95伏
梨
0.40伏
0.50伏
0.90伏
菠萝
0.50伏
0.55伏
1.00伏
橙
0.70伏
0.78伏
1.05伏

分析实验数据，回答下列问题：
（1）从表格数据可知，铁—铜分别插在苹果和橙中时，两极板之间电压分别为________V和________V。
（2）分析表格中的数据可知，水果电池电压的大小与________和________有关。
（3）影响水果电池电压大小的因素可能还有________；________。（写出两个猜想）
22.如图所示，电流表的示数为________A，电压表的示数为________V．

五、计算题
23.如图甲所示电路，开关S闭合后， A1、 A2、 V三只电表的指针均如图乙所示，已知电压表接入的是0～15 V量程，问：

（1）电源电压以及L1、L2两端的电压各是多少？
（2）通过L1、L2的电流为多大？(以上答案均需要说明理由)
答案解析部分
一、单选题
1. B
解答：A．声音的传播速度与温度有关，15℃时声音在空气中的传播速度是340m/s ，符合实际，A不符合题意；
B．人的正常体温是37℃左右，变化幅度很小，38.5℃不符合实际，B符合题意；
C．伸开手掌，大拇指指尖到中指指尖的距离大约20cm，初中物理课本宽度略小于一些，约为18cm ，符合实际，C不符合题意；
D．一节新干电池两极间的电压是1.5V，符合实际，D不符合题意。
故答案为：B。

分析：该题目考查的是长度、速度、电压、温度的估计，平时注意积累记忆即可。
2. C
解答：笔记本电脑电池基本都采用4个锂电池串联起来的，所以普通笔记本电脑的电池按照型号不同，电压一般为14～22V。
故答案为：C。

分析：该题目考查的是有关生活中常见电源的电压，平时注意积累即可。
3. B
解答：由图示知，电压表所选量程为0~3V，对应的分度值为0.1V，示数为2.5V，ACD不符合题意B符合题意。
故答案为：B。

分析：根据电压表选择的量程和指针位置测量电压。
4. A
解答：A．由图知道，电压表与灯L1并联，即电压表测量的是灯L1两端电压，且正负接线柱接法正确，A符合题意；
B．由图知道，该电路为串联电路，电压表测量的是电源电压，B不符合题意；
C．由图知道，该电路为串联电路，电压表与灯L2并联，不能测出灯L1两端电压，C不符合题意；
D．由图知道，该电路为串联电路，电压表与灯L1并联，正负接线柱接法是错误的，D不符合题意。
故答案为：A。

分析：电压表使用时，要和所测量的位置并联；连接时，接线柱正如负出。
5. C
解答：由甲图可知，灯泡L1和L2串联，电压表V1测L2的电压，V2测电源电压。由乙图可知，电压表读数为1.2V或6V，电源电压较大，因此灯泡L2的电压V1为1.2V，电源电压V2为6V，则灯泡L1的电压为6-1.2=4.8V。
故答案为：C。
分析：通过分析电路图可以得知两个电压表分别测量灯泡2与电源电压，通过串联电路电压规律计算出另一灯泡的电压。
6. D
解答：根据图示电路图可知，a表并联在灯泡两端，应该是电压表，b表与灯泡串联，应该是电流表，
故答案为：D。

分析：电流表相当于一根导线，电压表相当于开路，要求灯泡发光，结合电流的流向判断甲、乙两个表的种类即可。
7. D
解答：A．如图将电压表去掉，电流表当导线，有两条支路，且各个支路一个灯泡，故两灯泡并联，A正确，不符合题意；
B．电流表 A1 在灯泡 L2 的支路上，故测的是 L2 的电流，B正确，不符合题意；
C．电流表 A1 在灯泡 L2 的干路上，电流表 A2 测量的是电路的总电流，C正确，不符合题意；
D．并联电路中，各支路两端的电压相等，D错误，符合题意。
故答案为：D。

分析：电压表是测量电压的仪表，应并联在电路中，电压表与哪个用电器并联，就测量哪个用电器两端的电压；电流表可以测量电路中的电流，应串联使用，与哪个用电器串联，就测量流过那个用电器的电流。
8. B
解答：“电压”单位是为了纪念科学家伏特，用他的名字命名的。
故答案为：B。

分析：在国际单位中，电压的单位是伏特。
9. A
解答：智能手机的电池电压一般为3.7V，我国家庭电路的电压为220V，我国居民三相电源的电压为380V，A符合题意，BCD不符合题意。
故答案为：A。

分析：该题目考查的是有关生活中常见电源的电压，平时注意积累即可。
10. B
解答：A．电压表与 L2 串联在一条支路中，不能测出 L2 的电压，A不符合题意；
B．两灯泡并联，两灯泡电压相等且都等于电源电压，电压表测电源电压，即可以测 L2 的电压，B符合题意；
C．两灯泡串联，电压表测两灯泡的总电压，不能测出 L2 的电压，C不符合题意；
D．电压表与灯泡 L1 并联，测的是灯泡 L1 的电压，D不符合题意。
故答案为：B。

分析：电压表连接时，和所测量的位置并联。
11. B
解答：A．开关闭合后两灯顺序相连，为串联，A不符合题意；
BC．电压表测与 L1 并联，测量 L1 两端电压，B符合题意、C不符合题意；
D．串联电路中电流处处相等，电流表能测出通过 L2 的电流，D不符合题意。
故答案为：B。

分析：电压表和所测量的位置并联。
12. A
解答：A．电路中有电流必定有电压，电压是形成电流的原因，A符合题意；
B．电路中有持续电流的条件是有电压且电路通路，B不符合题意；
C．对人体的安全电压是不超过36V，C不符合题意；
D．教室里电灯的供电电压是220V，D不符合题意。
故答案为：A。

分析：电压是形成电流的原因；人体的安全电压是不超过36V；我国家庭电路的电压是220V。
13. B
解答：AB．由图可知，若a、b都是电流表，则L1、L2、L3并联，电流表a测量L2和L3的电流之和，电流表b测量L1和L3的电流之和；由于小灯泡的规格相同，且并联电路各支路的电压相等，所以通过三个灯泡的电流相等，则电流表a、b的示数相等，A不符合题意，B符合题意；
C．若a是电压表，b是电流表，则L3、L2被短路，只有L1工作，电流表b测L1的电流，所以电流表b的示数等于通过L1的电流，C不符合题意；
D．若a、b都是电压表，则L1、L2、L3串联，电压表a测量L1和L3两端的电压，电压表b测量L2和L3两端的电压，由于小灯泡的规格相同，所以三个灯泡分得的电压相等，则电压表a的示数等于电压表b的示数，D不符合题意．
故答案为：B

分析：电流表串联在电路中，电压表并联在电路中。
14. A
解答：使用电压表时，必须使电流从正接线柱流入，从负接线柱流出，指针会向右侧偏转；电压表指针向左偏转，即指针反向偏转，这是电压表正负接线柱接反了造成的。
故答案为：A。

分析：电压表连接时，要正入负出，否则指针反向偏转。
15. C
解答：一节新的干电池电压为1.5V，3节旧电池，电压不超过4.5V，根据电压表指针位置，电压表选择0-3V量程，读取示数为2.4V，C符合题意。
故答案为：C.
分析：根据电压表大小选择量程，结合指针位置测量电压。
二、填空题
16. 电流；电压
解答：闭合开关S后，两灯均发光，若有两条电流的路径，一条路径中电流从正极出发，经过L1 ， 另一条经过L2和甲表，汇合后回到电源的负极，所以甲表是电流表，乙相当于断路，即是电压表。如果甲是电压表，乙是电流表，则L2被短路，不会发光。
分析：电流表相当于一根导线，电压表相当于开路，要求两个灯泡都发光，结合电流的流向判断甲、乙两个表的种类即可。
17. L1
解答：由电路图可知，该电路是串联电路，电压表并联在灯泡L1的两端，所以电压表测的是灯泡L1两端的电压。
分析：电压表直接并接在电路元件的两端，测得就是该元件的电压大小。
18. 2；3
解答：由图中电池盒形状可知，电池盒中应安装两节干电池；由于两节干电池是串联的，一节干电池的电压为1.5V，所以两节干电池串联电压为3V。
分析：牢记一节干电池的电压为1.5V。
三、作图题
19. 解：如图所示：

解答：要使两灯并联，必须闭合开关，电流从电源正极经开关后分为两支，一支经中间的电表、上方的灯泡回到电源的负极，所以中间的电表是电流表，另一支经左下的灯泡、最上方的电表回到电源的负极，所以最上方的电表是电流表。左上方的电表不能有电流通过，故为电压表，电路连接关系如图所示：


分析：并联电路中，各用电器在不同的支路上；电流表和所测量的位置串联，电压表和所测量的位置并联。
20. 解：如图所示：

解答：要使电压表能够测量小灯泡两端的电压，应将电压表与灯泡并联，根据电源电压可知电压表应选用0-3V的量程，电流从正接线柱流进，负接线柱流出，电路连接如下：


分析：电压表是测量电压的仪表，应并联在电路中，电压表与哪个用电器并联，就测量哪个用电器两端的电压。
四、实验探究题
21. （1）0.60；0.78
（2）金属活动性的差异；水果的种类
（3）水果的大小；水果是否成熟
解答：(1)从表格数据可知，铁—铜分别插在苹果和橙中时，两极板之间电压分别为0.60V和0.78V。(2)从表格中知，对于同一种水果，金属活动性的差异越大，产生的电压越大；对于不同的水果，同样的两种金属产生的电压不同；故水果电池电压的大小与金属活动性的差异和水果的种类有关。(3)可以根据自己的经验提出：水果电池电压可能与水果的大小、形状、是否成熟等有关。
分析：（1）根据实验测量的数据解答；（2）水果电池电压的大小与金属活动性的差异有关，与水果的种类有关；（3）水果电池电压可能与水果的大小、形状、是否成熟等有关。
22. 0.38；6
解答：解：由图知，电流表使用的量程为0～0.6A，每一个大格代表0.2A，每一个小格代表0.02A，示数是0.38A。
电压表使用的量程为0～15V，每一个大格代表5V，每一个小格代表0.5V，其示数是6V。
故答案为：0.38；6
分析：结合电表的量程、分度值读出示数即可.
五、计算题
23. （1）如图电路，电流经过A1后，分为两路，分别经过L1和L2回到电源负极，且电流表A2测量L1的电流，故两灯并联。
电压表连接在电源两端，测量电源电压，使用大量程时，分度值为0.5V，读数即电源电压为： U=6V ；
两灯并联，支路电压相等且等于电源电压，故得：
U1=U2=U=6V ；
（2）并联时，干路电流大于支路电流，所以电流表A1使用大量程，分度值为0.1A，读数即干路电流为： I=1.2A ；
则电流表A2使用小量程，分度值为0.02A，读数即L1的电流为： I1=0.24A ；
干路电流等于支路电流之和，得L2的电流为：
。
分析：根据指针位置和电压表的量程读取电压示数，利用并联电路中干路电流等于各支路之和，结合电流表读数，并计算各支路电流.
