2021学年2 实验：探究加速度与力、质量的关系第4课时学案设计
展开
这是一份2021学年2 实验：探究加速度与力、质量的关系第4课时学案设计，共5页。学案主要包含了学习重点，学习难点，自主学习，思考与交流，达标检测等内容，欢迎下载使用。

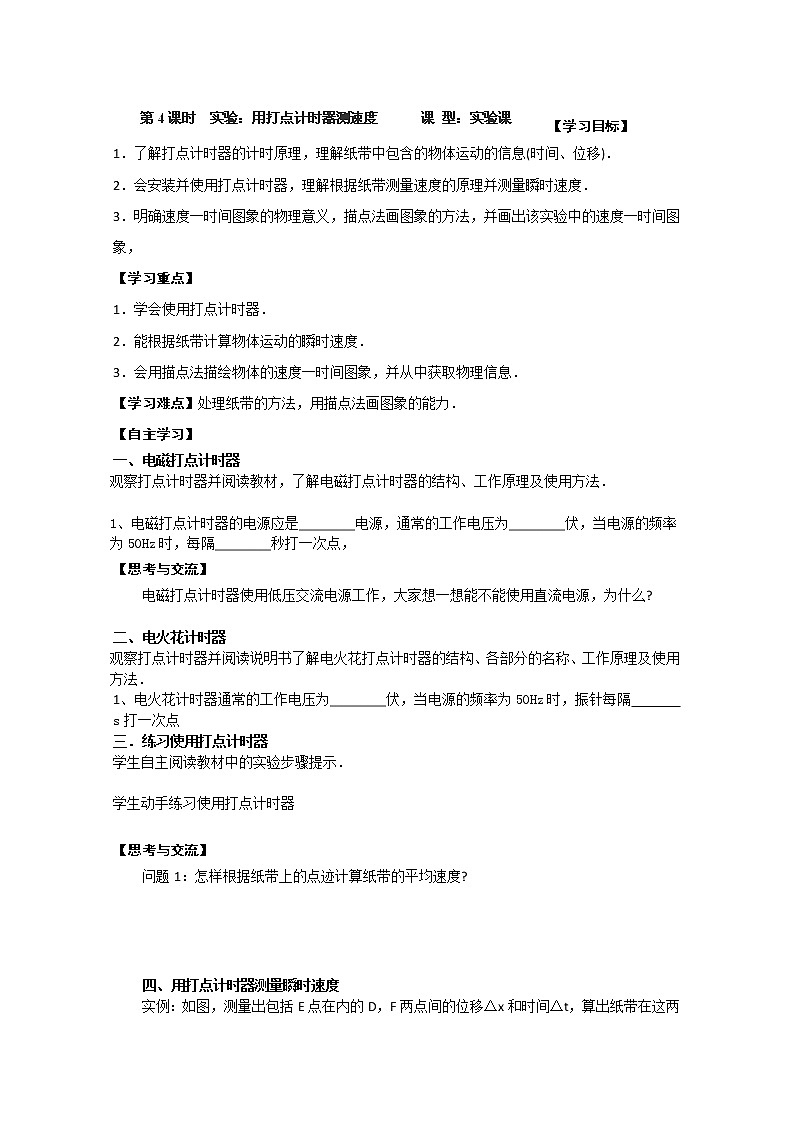

2．会安装并使用打点计时器，理解根据纸带测量速度的原理并测量瞬时速度．
3．明确速度一时间图象的物理意义，描点法画图象的方法，并画出该实验中的速度一时间图象，
【学习重点】
1．学会使用打点计时器．
2．能根据纸带计算物体运动的瞬时速度．
3．会用描点法描绘物体的速度一时间图象，并从中获取物理信息．
【学习难点】处理纸带的方法，用描点法画图象的能力．
【自主学习】
一、电磁打点计时器
观察打点计时器并阅读教材，了解电磁打点计时器的结构、工作原理及使用方法．
1、电磁打点计时器的电源应是________电源，通常的工作电压为________伏，当电源的频率为50Hz时，每隔________秒打一次点，
【思考与交流】
电磁打点计时器使用低压交流电源工作，大家想一想能不能使用直流电源，为什么?
二、电火花计时器
观察打点计时器并阅读说明书了解电火花打点计时器的结构、各部分的名称、工作原理及使用方法．
1、电火花计时器通常的工作电压为________伏，当电源的频率为50Hz时，振针每隔 s打一次点
三．练习使用打点计时器
学生自主阅读教材中的实验步骤提示．
学生动手练习使用打点计时器
【思考与交流】
问题1：怎样根据纸带上的点迹计算纸带的平均速度?
四、用打点计时器测量瞬时速度

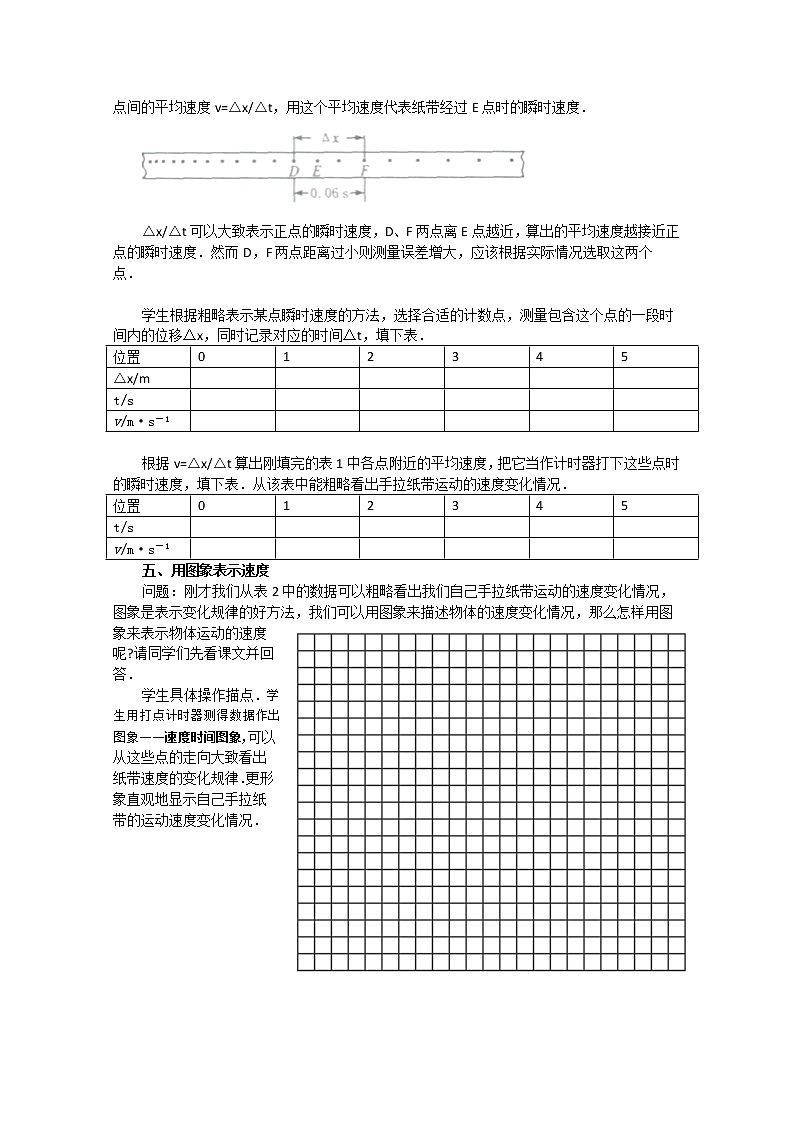

实例：如图，测量出包括E点在内的D，F两点间的位移△x和时间△t，算出纸带在这两点间的平均速度v=△x/△t，用这个平均速度代表纸带经过E点时的瞬时速度．
△x/△t可以大致表示正点的瞬时速度，D、F两点离E点越近，算出的平均速度越接近正点的瞬时速度．然而D，F两点距离过小则测量误差增大，应该根据实际情况选取这两个点．
学生根据粗略表示某点瞬时速度的方法，选择合适的计数点，测量包含这个点的一段时间内的位移△x，同时记录对应的时间△t，填下表．
根据v=△x/△t算出刚填完的表1中各点附近的平均速度，把它当作计时器打下这些点时的瞬时速度，填下表．从该表中能粗略看出手拉纸带运动的速度变化情况．
五、用图象表示速度
问题：刚才我们从表2中的数据可以粗略看出我们自己手拉纸带运动的速度变化情况，图象是表示变化规律的好方法，我们可以用图象来描述物体的速度变化情况，那么怎样用图象来表示物体运动的速度呢?请同学们先看课文并回答．
学生具体操作描点．学生用打点计时器测得数据作出图象一一速度时间图象，可以从这些点的走向大致看出纸带速度的变化规律．更形象直观地显示自己手拉纸带的运动速度变化情况．
【达标检测】
1．电磁打点计时器和电火花计时器都是使用 电源的仪器，电磁打点计时器的工作电压是 ，电火花计时器的工作电压是 V，其中 实验误差较小。当电源频率是50 Hz时，它每隔 s打一次点。
2．关于接通电源和释放纸带（物体）的次序，下列说法正确的是（ ）
A．先接通电源，后释放纸带 B．先释放纸带，后接通电源
C．释放纸带同时接通电源 D．先接通电源或先释放纸带都可以
3．根据打点计时器打出的纸带，我们可以不利用公式计算就能直接得到或直接测量得到的物理量是（ ）
A．时间间隔 B．位移 C．平均速度 D．瞬时速度
4．当纸带与运动物体连接时，打点计时器在纸带上打出点痕，下列说法正确的是（ ）
A．点痕记录了物体运动的时间
B．点痕记录了物体在不同时刻的位置或某段时间内的位移
C．点在纸带上的分布情况，反映了物体的形状
D．点在纸带上的分布情况反映了物体的运动情况
5．如图所示，打点计时器所用电源的频率为50Hz，某次实验中得到的一条纸带，及毫米刻度尺测量情况如图所示，纸带在A、C间的平均速度_________m/s，在A、D间的平均速度为_________m/s，B点的瞬时速度更接近于______________m/s
6．如图所示，是某同学抽动纸带打点的一部分纸带，纸带上点迹清晰，所用的电源频率是 50 Hz．
试回答：
(1) A、B、C、D是选用的计数点，每两个相邻计数点间的时间间隔是多少．
(2) 测量数据标在图中，试估算出打点B时的抽动纸的速度大小．
7、如图示是某次实验打出的纸带，在纸带上找出连续的6个点，分别标上0、1、2、3、4、5，用直尺测量出两个相邻点间距离x1、x2、x3、x4、x5，并把它们填入表格中．根据这些数据：(所用打点计时器的打点周期为0.02s)
(1)运用你所学过的知识判断纸带的这段运动情况；
(2)求各点的瞬时速度，并画出速度-时间图象。
图1.2-1
位置
0
1
2
3
4
5
△x/m
t/s
v/m·s－1
位置
0
1
2
3
4
5
t/s
v/m·s－1
x / cm
x1
x2
x3
x4
x5
0.8
1.0
0.9
1.0
0.6
2．会安装并使用打点计时器，理解根据纸带测量速度的原理并测量瞬时速度．
3．明确速度一时间图象的物理意义，描点法画图象的方法，并画出该实验中的速度一时间图象，
【学习重点】
1．学会使用打点计时器．
2．能根据纸带计算物体运动的瞬时速度．
3．会用描点法描绘物体的速度一时间图象，并从中获取物理信息．
【学习难点】处理纸带的方法，用描点法画图象的能力．
【自主学习】
一、电磁打点计时器
观察打点计时器并阅读教材，了解电磁打点计时器的结构、工作原理及使用方法．
1、电磁打点计时器的电源应是________电源，通常的工作电压为________伏，当电源的频率为50Hz时，每隔________秒打一次点，
【思考与交流】
电磁打点计时器使用低压交流电源工作，大家想一想能不能使用直流电源，为什么?
二、电火花计时器
观察打点计时器并阅读说明书了解电火花打点计时器的结构、各部分的名称、工作原理及使用方法．
1、电火花计时器通常的工作电压为________伏，当电源的频率为50Hz时，振针每隔 s打一次点
三．练习使用打点计时器
学生自主阅读教材中的实验步骤提示．
学生动手练习使用打点计时器
【思考与交流】
问题1：怎样根据纸带上的点迹计算纸带的平均速度?
四、用打点计时器测量瞬时速度
实例：如图，测量出包括E点在内的D，F两点间的位移△x和时间△t，算出纸带在这两点间的平均速度v=△x/△t，用这个平均速度代表纸带经过E点时的瞬时速度．
△x/△t可以大致表示正点的瞬时速度，D、F两点离E点越近，算出的平均速度越接近正点的瞬时速度．然而D，F两点距离过小则测量误差增大，应该根据实际情况选取这两个点．
学生根据粗略表示某点瞬时速度的方法，选择合适的计数点，测量包含这个点的一段时间内的位移△x，同时记录对应的时间△t，填下表．
根据v=△x/△t算出刚填完的表1中各点附近的平均速度，把它当作计时器打下这些点时的瞬时速度，填下表．从该表中能粗略看出手拉纸带运动的速度变化情况．
五、用图象表示速度
问题：刚才我们从表2中的数据可以粗略看出我们自己手拉纸带运动的速度变化情况，图象是表示变化规律的好方法，我们可以用图象来描述物体的速度变化情况，那么怎样用图象来表示物体运动的速度呢?请同学们先看课文并回答．
学生具体操作描点．学生用打点计时器测得数据作出图象一一速度时间图象，可以从这些点的走向大致看出纸带速度的变化规律．更形象直观地显示自己手拉纸带的运动速度变化情况．
【达标检测】
1．电磁打点计时器和电火花计时器都是使用 电源的仪器，电磁打点计时器的工作电压是 ，电火花计时器的工作电压是 V，其中 实验误差较小。当电源频率是50 Hz时，它每隔 s打一次点。
2．关于接通电源和释放纸带（物体）的次序，下列说法正确的是（ ）
A．先接通电源，后释放纸带 B．先释放纸带，后接通电源
C．释放纸带同时接通电源 D．先接通电源或先释放纸带都可以
3．根据打点计时器打出的纸带，我们可以不利用公式计算就能直接得到或直接测量得到的物理量是（ ）
A．时间间隔 B．位移 C．平均速度 D．瞬时速度
4．当纸带与运动物体连接时，打点计时器在纸带上打出点痕，下列说法正确的是（ ）
A．点痕记录了物体运动的时间
B．点痕记录了物体在不同时刻的位置或某段时间内的位移
C．点在纸带上的分布情况，反映了物体的形状
D．点在纸带上的分布情况反映了物体的运动情况
5．如图所示，打点计时器所用电源的频率为50Hz，某次实验中得到的一条纸带，及毫米刻度尺测量情况如图所示，纸带在A、C间的平均速度_________m/s，在A、D间的平均速度为_________m/s，B点的瞬时速度更接近于______________m/s
6．如图所示，是某同学抽动纸带打点的一部分纸带，纸带上点迹清晰，所用的电源频率是 50 Hz．
试回答：
(1) A、B、C、D是选用的计数点，每两个相邻计数点间的时间间隔是多少．
(2) 测量数据标在图中，试估算出打点B时的抽动纸的速度大小．
7、如图示是某次实验打出的纸带，在纸带上找出连续的6个点，分别标上0、1、2、3、4、5，用直尺测量出两个相邻点间距离x1、x2、x3、x4、x5，并把它们填入表格中．根据这些数据：(所用打点计时器的打点周期为0.02s)
(1)运用你所学过的知识判断纸带的这段运动情况；
(2)求各点的瞬时速度，并画出速度-时间图象。
图1.2-1
位置
0
1
2
3
4
5
△x/m
t/s
v/m·s－1
位置
0
1
2
3
4
5
t/s
v/m·s－1
x / cm
x1
x2
x3
x4
x5
0.8
1.0
0.9
1.0
0.6
