一、【课程的主要内容】2．串联电路电压会有什么关系？
1．为什么两灯的发光情况会不一样？
不同规格的两灯泡串联。闭合开关，两灯都能发光吗？发光亮度一样吗？

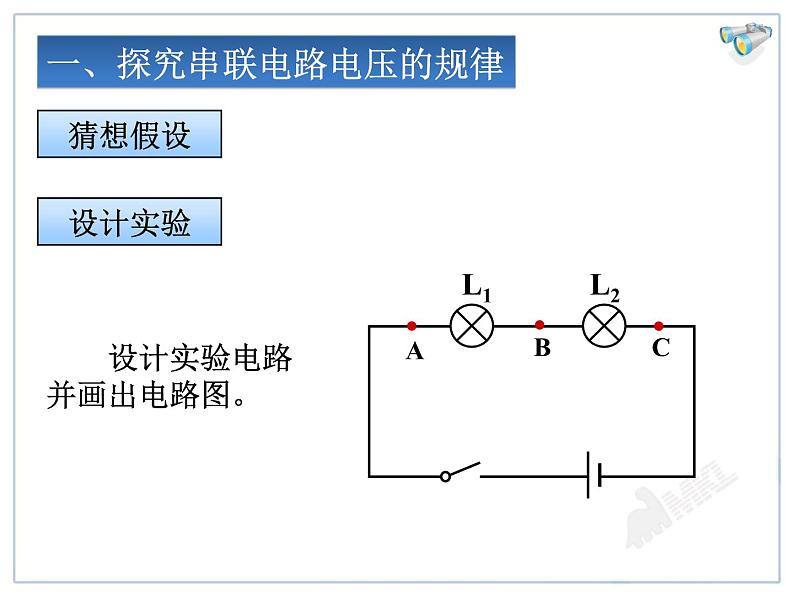

设计实验电路并画出电路图。
一、探究串联电路电压的规律

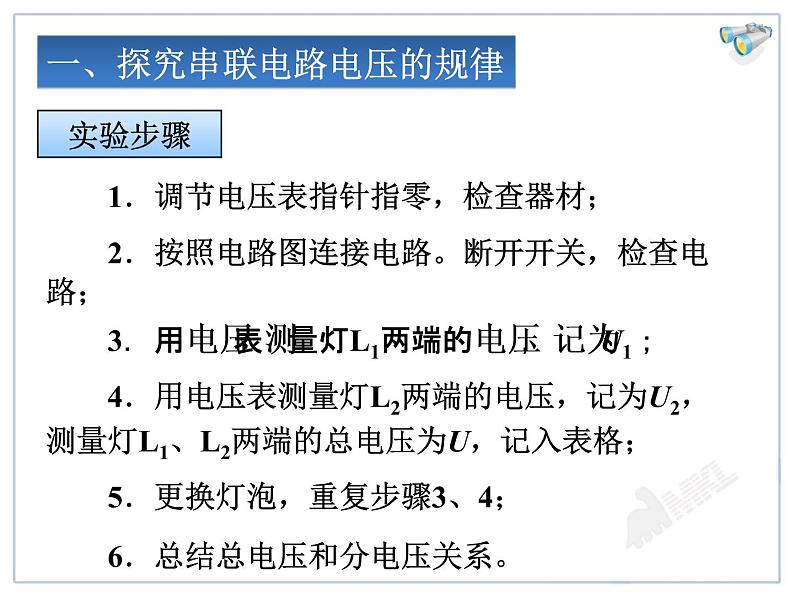

1．调节电压表指针指零，检查器材；
2．按照电路图连接电路。断开开关，检查电路；
3．用电压表测量灯L1两端的电压，记为U1；
4．用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；
5．更换灯泡，重复步骤3、4；
6．总结总电压和分电压关系。

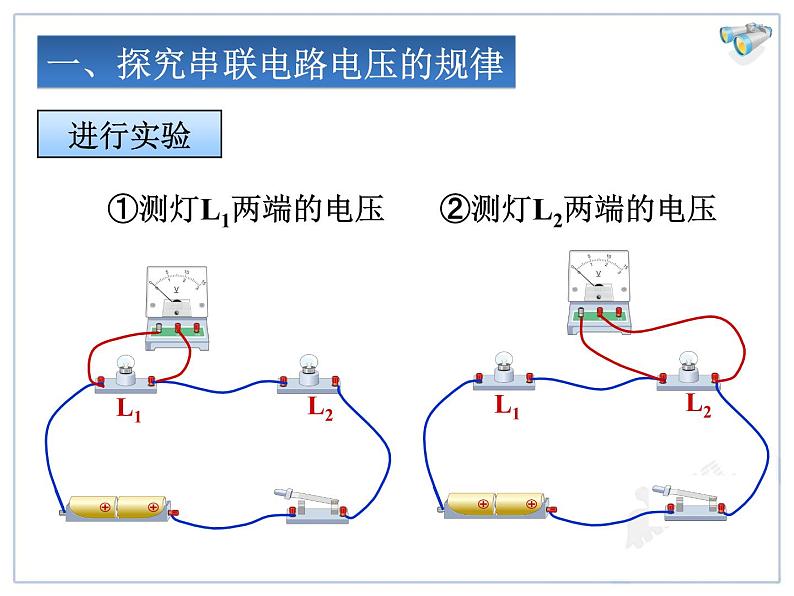

①测灯L1两端的电压

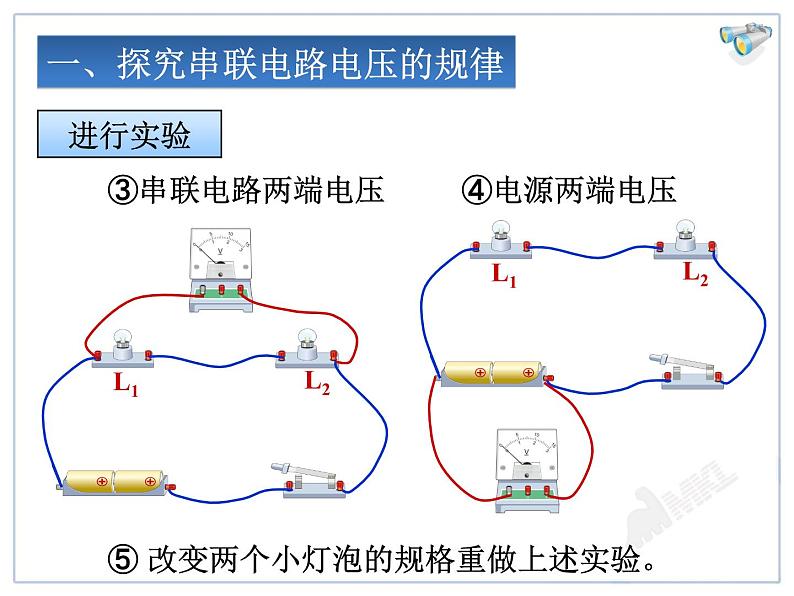

③串联电路两端电压
⑤ 改变两个小灯泡的规格重做上述实验。

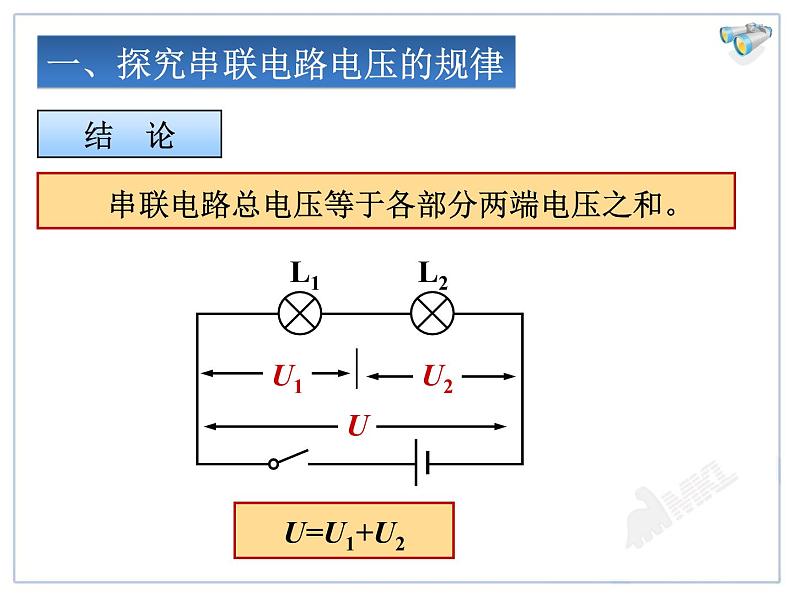

串联电路总电压等于各部分两端电压之和。
1．各支路两端的电压与电源两端电压的关系是怎样的？ 2．与并联电路中的电流关系一样吗？ 3．与串联电路中的电压关系一样吗？二、【拓展学习】
二、探究并联电路电压的规律
电压表要选择合适的量程
④ 改变两个小灯泡的规格重做上述实验。
并联电路总电压等于各支路两端电压。
把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
实验结果表明：电池组两端的电压等于每节电 池电压之和。
电池串联的电压规律：
