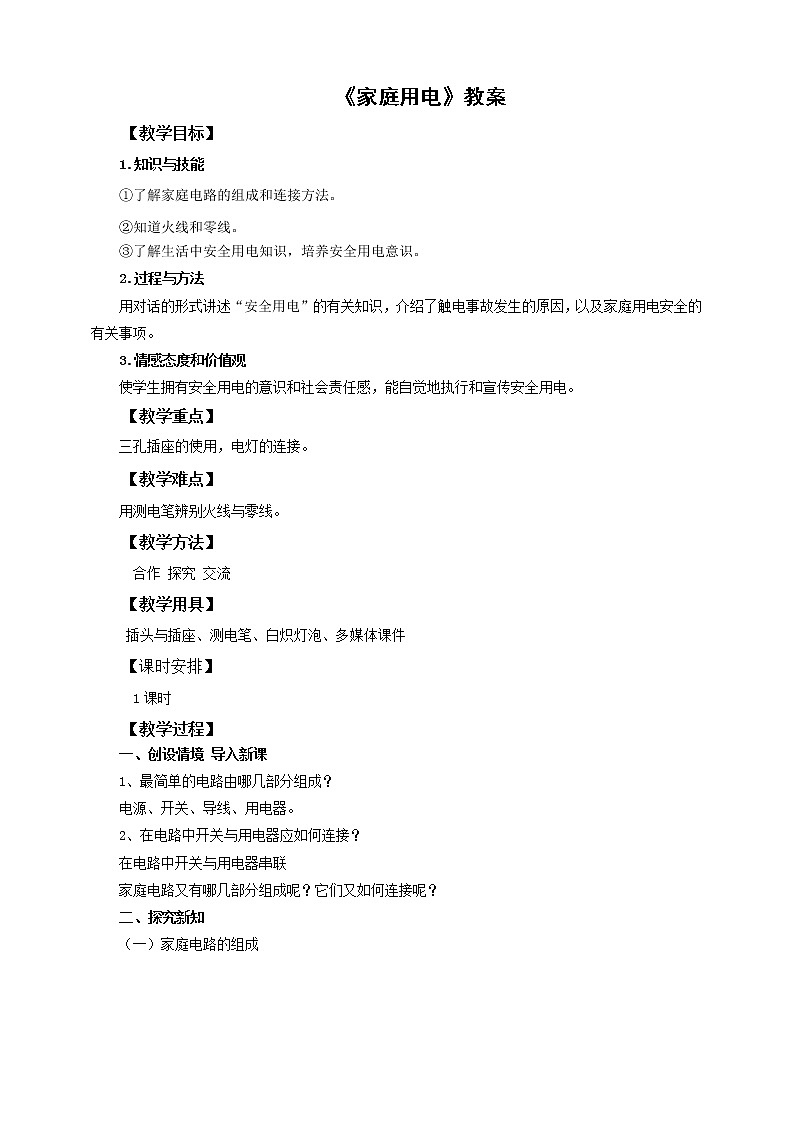

1、最简单的电路由哪几部分组成？
2、在电路中开关与用电器应如何连接？
电源、开关、导线、用电器
在电路中开关与用电器串联
你知道我们家庭中的电路是怎样连接的吗？

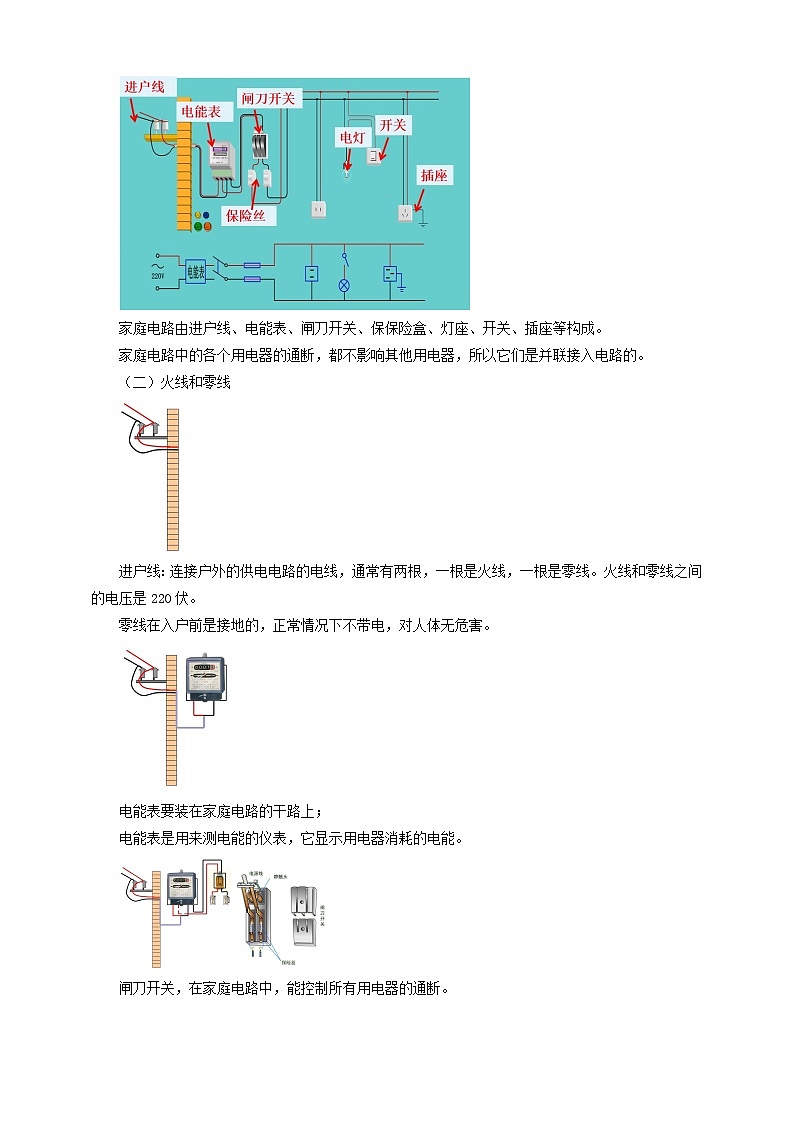

进户线：为用户提供电能来源，由户外低压电力网提供，电压为220V。
从户外的低压电网引进室内的进户线有______根，其中有一根在室外就与大地相连，我们叫它_____线；另一根叫端线，俗称_____线。
电能表要装在家庭电路的干路上；电能表是用来测电能的仪表，它显示用电器消耗的电能。
闸刀开关在家庭电路中，能控制所有用电器的通断。
当电路中有过大电流通过，保险丝上产生较多的热量，使它的温度达到熔点而熔断，自动切断电路，起到保险作用。

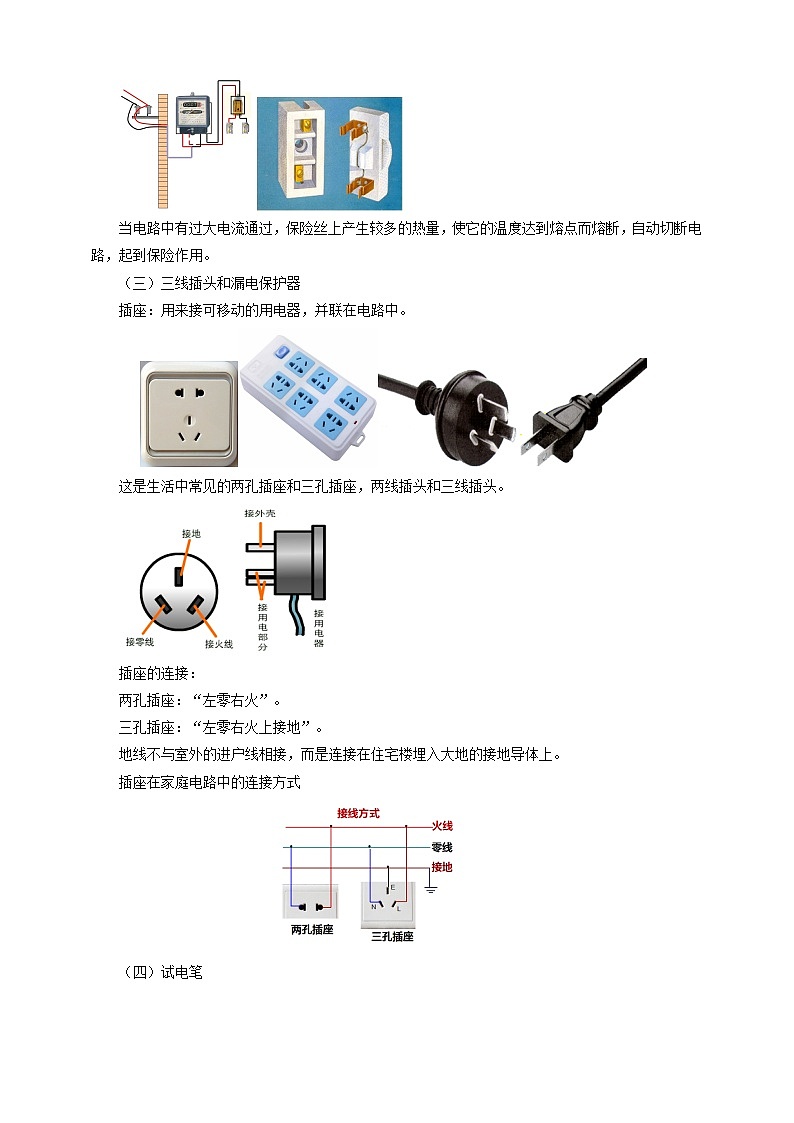

插座：用来接可移动的用电器，并联在电路中。
这是生活中常见的两孔插座和三孔插座，两线插头和三线插头。
三孔式插座和三脚式插头
说明：三孔式插座比两孔式插座多了一个接地孔，而三脚式插头与接地孔相对应的那个接用电器的金属外壳。
插座在家庭电路中的连接方式
（1）作用：辨别火线和零线。
（3）使用方法:用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
千万不能接触笔尖金属体
1、 测电笔接触零线时，氖管为什么不发光?
2、在用试电笔辨别火线零线时，为什么不能让手碰笔尖的金属体?
零线与地之间没有电压，不能形成电流。
笔尖属于导体，相当于手直接接触火线，易触电。
讨论：测电笔中的电阻器是一个阻值在1MΩ以上的高阻值电阻。为什么要串联这个高阻值的电阻？请你估算一下，用测电笔测试220V的电路时，通过人体的电流是多大？
正是由于测电笔内接入了高阻值电阻，才使通过人体的电流很小，使用时不会对人体造成伤害。
人体是导体，人体触及带电体时，电流通过人体，这就是触电。
问题一：触电是怎么回事？
问题二：电对人体伤害程度与哪些因素有关？
研究表明：电对人体造成的伤害程度与电流的大小及持续时间长短、电流通过人体的部位等有关。
一节干电池电压 1.5V 一节蓄电池电压 2V家庭电路的电压 220 V工厂用的动力电路的电压 380 V高压输电线路的电压 10 kV～500 kV
通常情况下，不高于36V电压为安全电压。
如果人站在绝缘的凳子上，会发生单线触电吗？
除了图示的几种情况外，还有哪些情况可能引起触电？
家庭电路中常见的触电事故
①并联在火线和零线之间。
②控制开关必须用电器与火线相连。
③螺口灯泡锡块接火线，螺纹接零线。
上图连接时有哪些不符合安装要求？
为了安全，要注意不弄湿用电器；保护好用电器的绝缘体，不使它的火线裸露；有金属外壳的家用电器，其外壳要接地；在户外，不要接近高压带电体。
1、不能直接去碰触电的人，否则施救者也会触电。2、应当赶快切断电源，或用干燥的木棍、竹竿将电线挑开，使触电的人迅速脱离电源。3、 发生火灾时，要首先切断电源，绝不能带电泼水救火。
当发现有人触了电，你应该怎么办？
1.家庭电路的组成：入户线、电能表、闸刀开关、熔断器、用电器（电灯、插座）2.连接： 断路器、电能表串联在干路 开关与灯泡间串联， 各用电器、插座之间并联。3.电笔的使用4.安全用电：

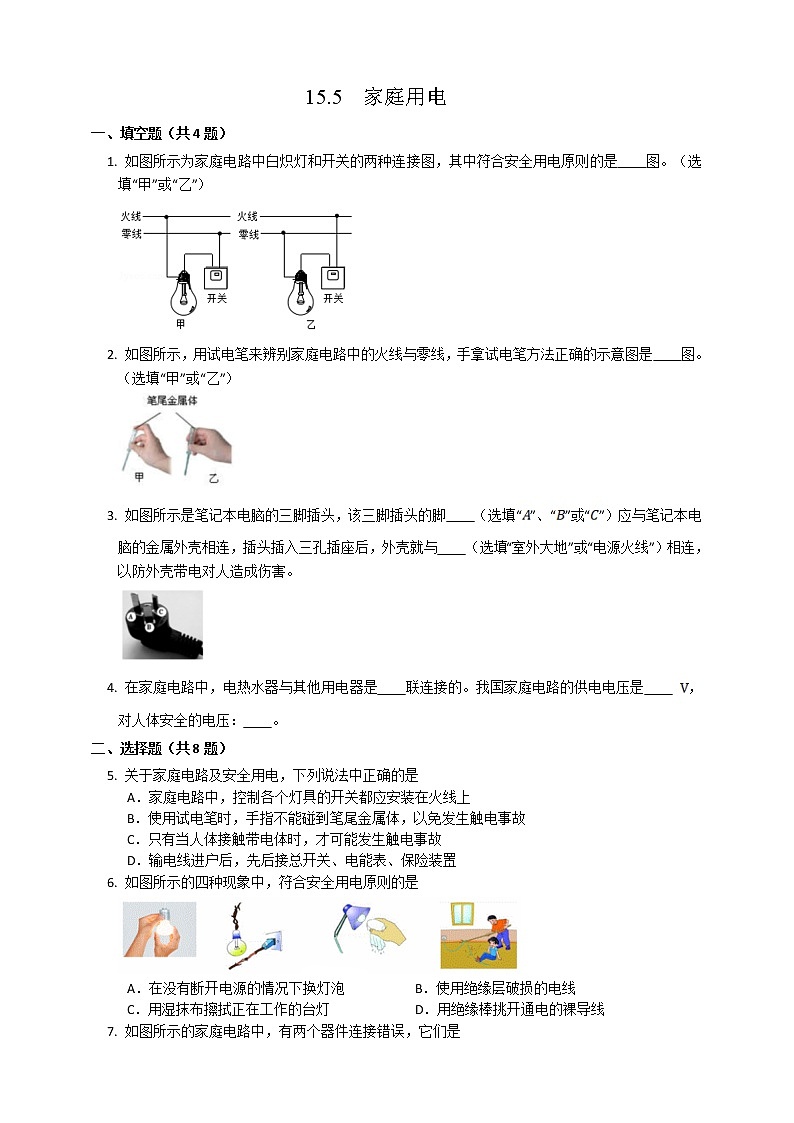

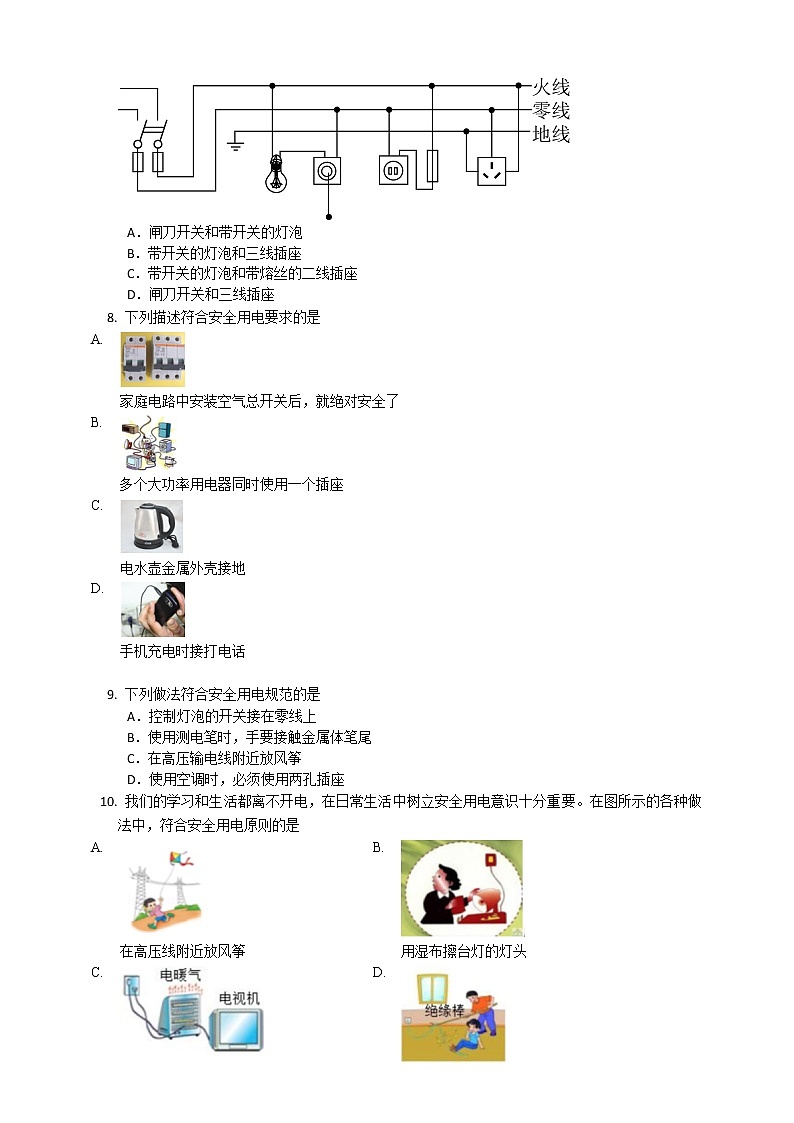

1、如图是正常家庭电路的一部分。下列说法不正确的是（　 　）A．导线B与大地之间的电压为220VB．试电笔先后插入插座的左右插孔，氖管都发光C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地D．断开开关S后，站在地上的人接触a点或b点一定不会触电
2、日常用电中，下列各种做法符合安全用电原则的是（　　）A．用湿抹布去除插座和灯泡上的污垢B．发现有人触电应快速用手将人拉开C．用电器的金属外壳要保证良好接地D．用铜丝代替保险丝
3、用测电笔辨别家庭电路中火线和零线时，下列说法正确的是（　　）A．辨别时手不能接触笔尾金属电极B．辨别时手可以接触笔尖金属电极C．测电笔中的高电阻可以用铜丝代替D．若氖管发光，说明接触的是火线
4、通过观察你会发现许多家用电器的三脚插头都有一个特别之处，就是三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长，如图所示，这样设计是为了（　　）A．使插头的造型更美观B．方便区别火线、零线与接地线C．相对于两脚插头，三脚插头更加稳固D．插头插入插座时，电器外壳先接地；拔出时，电器外壳后离开地线
