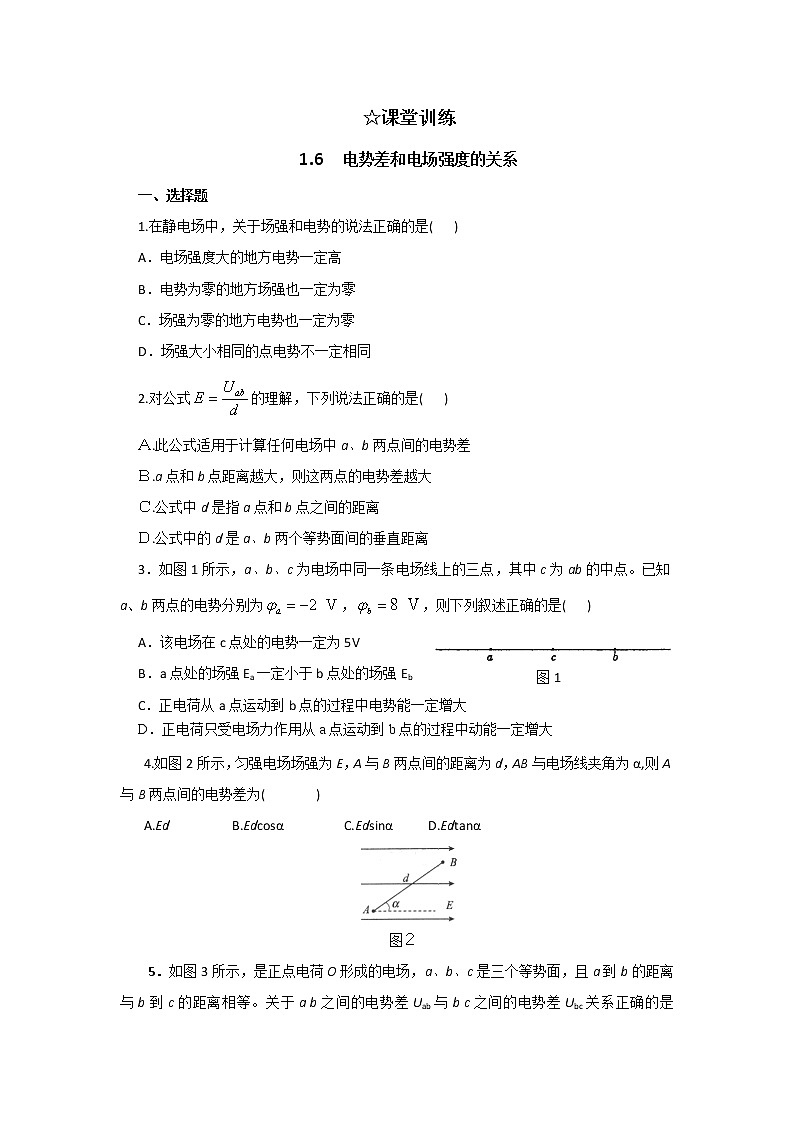

高中物理人教版 (新课标)选修36 电势差与电场强度的关系课堂检测

这是一份高中物理人教版 (新课标)选修36 电势差与电场强度的关系课堂检测，共4页。试卷主要包含了6 电势差和电场强度的关系，对公式的理解，下列说法正确的是，C 提示等内容，欢迎下载使用。

一、选择题
1.在静电场中，关于场强和电势的说法正确的是( )
A．电场强度大的地方电势一定高
B．电势为零的地方场强也一定为零
C．场强为零的地方电势也一定为零
D．场强大小相同的点电势不一定相同
2.对公式的理解，下列说法正确的是( )
Ａ.此公式适用于计算任何电场中a、b两点间的电势差
Ｂ.a点和b点距离越大，则这两点的电势差越大
Ｃ.公式中d是指a点和b点之间的距离
Ｄ.公式中的d是a、b两个等势面间的垂直距离
3．如图1所示，a、b、c为电场中同一条电场线上的三点，其中c为ab的中点。已知a、b两点的电势分别为，，则下列叙述正确的是( )
图1
A．该电场在c点处的电势一定为5V
B．a点处的场强Ea一定小于b点处的场强Eb
C．正电荷从a点运动到b点的过程中电势能一定增大
D．正电荷只受电场力作用从a点运动到b点的过程中动能一定增大
4.如图2所示，匀强电场场强为E，A与B两点间的距离为d，AB与电场线夹角为α,则A与B两点间的电势差为()
A.Ed B.Edcsα C.Edsinα D.Edtanα
图２

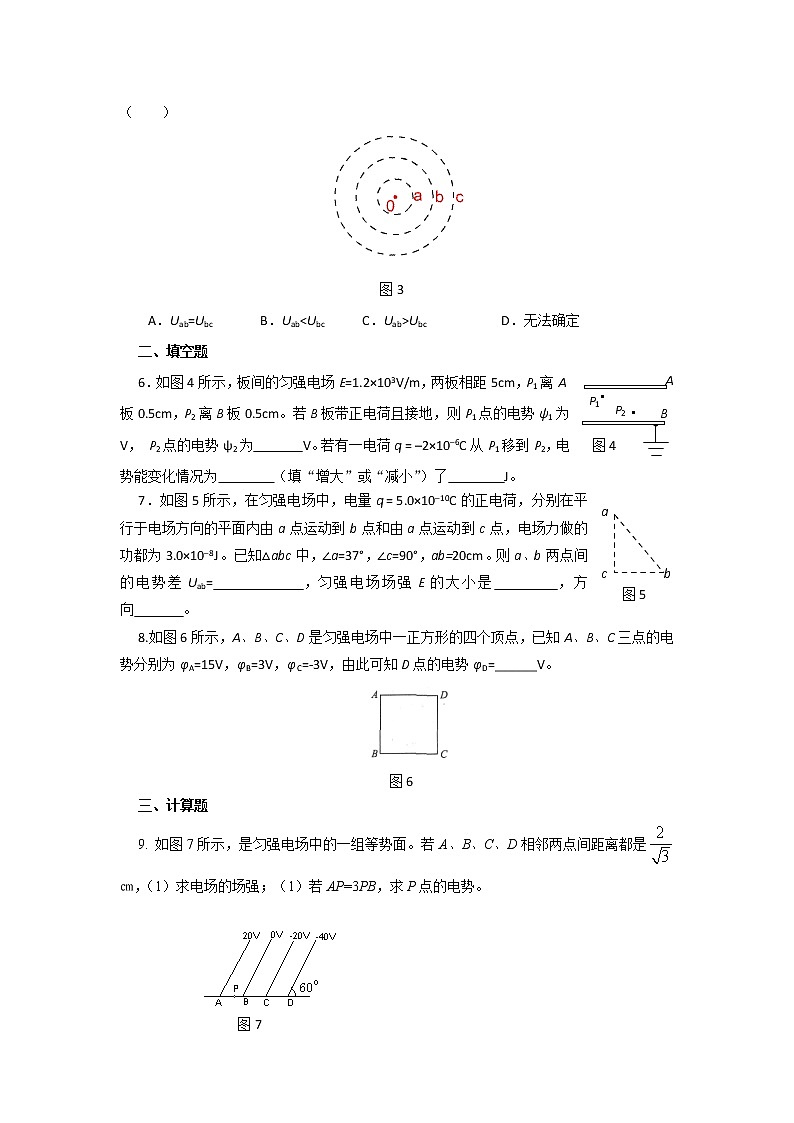

5．如图3所示，是正点电荷O形成的电场，a、b、c是三个等势面，且a到b的距离与b到c的距离相等。关于a b之间的电势差Uab与b c之间的电势差Ubc关系正确的是（ ）
图3
A．Uab=Ubc B．UabUbc D．无法确定
二、填空题
A
B
P1
P2
图4
6．如图4所示，板间的匀强电场E=1.2×103V/m，两板相距5cm，P1离A板0.5cm，P2离B板0.5cm。若B板带正电荷且接地，则P1点的电势ψ1为 V， P2点的电势ψ2为 V。若有一电荷q = –2×10–6C从P1移到P2，电势能变化情况为 （填“增大”或“减小”）了 J。
b
a
c
图5
7．如图5所示，在匀强电场中，电量q = 5.0×10–10C的正电荷，分别在平行于电场方向的平面内由a点运动到b点和由a点运动到c点，电场力做的功都为3.0×10–8J。已知△abc中，∠a=37°，∠c=90°，ab=20cm。则a、b两点间的电势差Uab= ，匀强电场场强E的大小是 ，方向 。
8.如图6所示，A、B、C、D是匀强电场中一正方形的四个顶点，已知A、B、C三点的电势分别为φA=15V，φB=3V，φC=-3V，由此可知D点的电势φD=______V。
图6
三、计算题
图7
9. 如图7所示，是匀强电场中的一组等势面。若A、B、C、D相邻两点间距离都是㎝，（1）求电场的场强；（1）若AP=3PB，求P点的电势。
C
B
A
图8
10.匀强电场中有A、B、C三点构成等边三角形，边长为4cm，如图8所示.将一带电荷量为的正电荷（不计重力），从A点移到C点，电场力做功为，若把同一电荷从A点移到B点，电场力做功也为.求该电场的电场强度的大小和方向.
参考答案
1.D 2.D
3.C 提示：由于只有一条电场线，故不一定是匀强电场，A、B错；正电荷从低电势向高电势运动，电场力做负功，电势能增加，动能减小，选项C正确。
4.B
5.A 提示：点电荷形成的电场，离该点电荷越远电场强度越弱，根据U=Ed可以定性的分析在相同距离的情况下，Uab>Ubc，C项正确。
6．-54；-6 ；减小；9.6×10－5 7．(1)60V (2)375V/m；从a向c
8.9
9．2000；5 解析：，，，
10.解析：由得：同理可得：
由此可知，BC应为等势线，按照等势线与电场线的关系，电场线应垂直于BC且指向于右侧，即电场强度的方向垂直于BC向右.
由可得：
