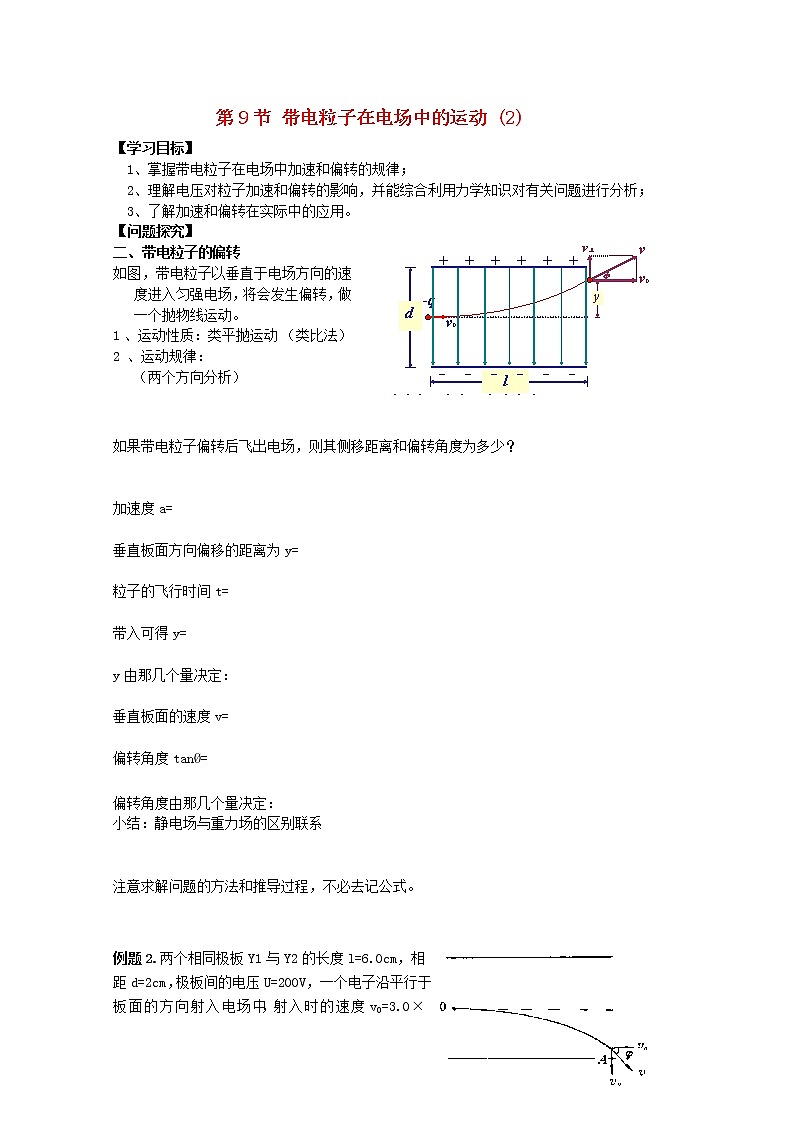

高中物理人教版 (新课标)选修39 带电粒子在电场中的运动学案及答案

这是一份高中物理人教版 (新课标)选修39 带电粒子在电场中的运动学案及答案，共2页。学案主要包含了学习目标，问题探究，自主学习，巩固训练，整理提高等内容，欢迎下载使用。
1、掌握带电粒子在电场中加速和偏转的规律；
2、理解电压对粒子加速和偏转的影响，并能综合利用力学知识对有关问题进行分析；
3、了解加速和偏转在实际中的应用。
【问题探究】
二、带电粒子的偏转
如图，带电粒子以垂直于电场方向的速度进入匀强电场，将会发生偏转，做一个抛物线运动。
1 、运动性质：类平抛运动 （类比法）
2 、运动规律：
（两个方向分析）
如果带电粒子偏转后飞出电场，则其侧移距离和偏转角度为多少？
加速度a=
垂直板面方向偏移的距离为y=
粒子的飞行时间t=
带入可得y=
y由那几个量决定：
垂直板面的速度v=
偏转角度tanØ=
偏转角度由那几个量决定：
小结：静电场与重力场的区别联系
注意求解问题的方法和推导过程，不必去记公式。
例题2.两个相同极板Y1与Y2的长度l=6.0cm，相距d=2cm，极板间的电压U=200V，一个电子沿平行于板面的方向射入电场中，射入时的速度v0=3.0×107m/s，把两板间的电场看作匀强电场，求电子射出电场时沿垂直于板面方向偏移的距离y和偏转的角度θ。
【自主学习】
三、示波管的原理
示波管的结构如图所示，示波管主要由 、 和 三部分组成。管内抽成 ，电子枪通电后发射 ，电子在 电场作用下被加速，然后进入 电场。偏转电极一般有相互 的两组，一组控制 偏转，一组控制 偏转。电子经过偏转电场后打到荧光屏上使荧光粉发光。
图1—8－7
【巩固训练】
图1—8－8
1．如图1—8—7所示，两极板与电源相连接，电子从负极板边缘垂直电场方向射入匀强电场，且恰好从正极板边缘飞出，现在使电子入射速度变为原来的两倍，而电子仍从原位置射入，且仍从正极板边缘飞出，则两极板的间距应变为原来的( )
A．2倍 B．4倍 C．0.5倍 D．0.25倍
2．电子从负极板的边缘垂直进入匀强电场，恰好从正极板边缘飞出，如图1—8—8所示，现在保持两极板间的电压不变，使两极板间的距离变为原来的2倍，电子的入射方向及位臀不变，且要电子仍从正极板边缘飞出，则电子入射的初速度大小应为原来的（ ）
A． B． C． D．2
【整理提高】
