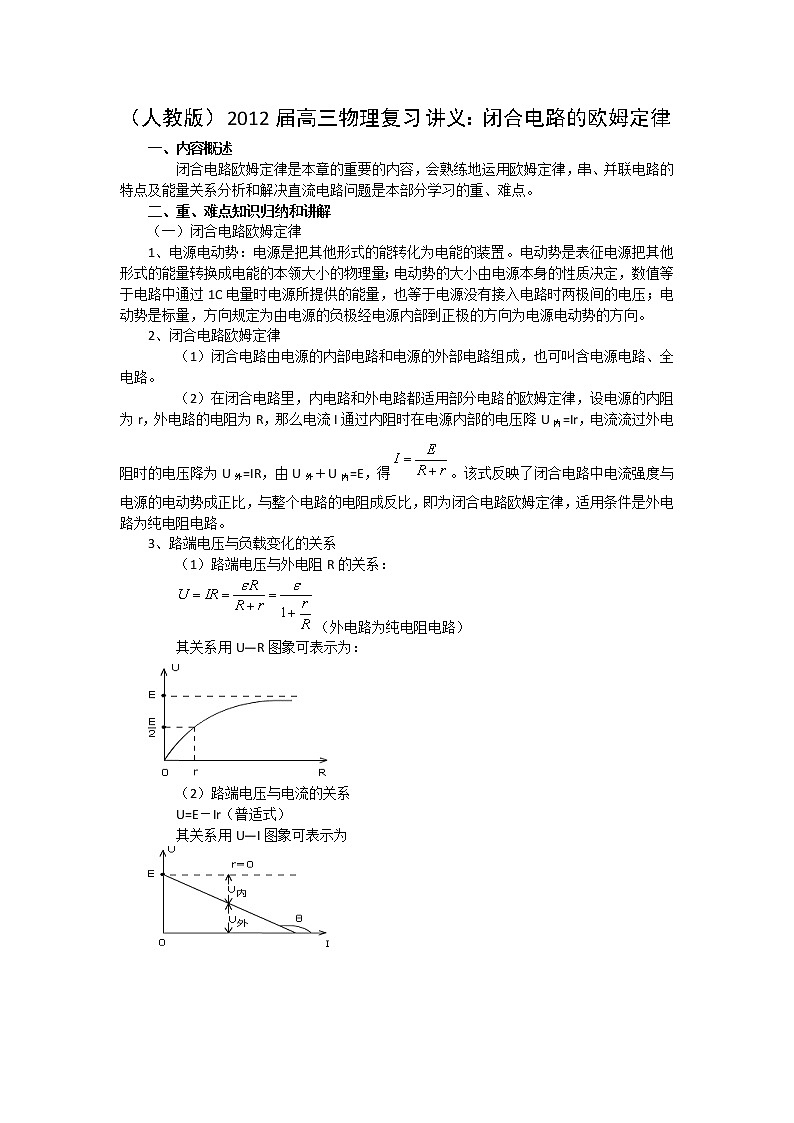

高中物理人教版 (新课标)选修33 欧姆定律课堂检测

这是一份高中物理人教版 (新课标)选修33 欧姆定律课堂检测，共6页。试卷主要包含了内容概述等内容，欢迎下载使用。
闭合电路欧姆定律是本章的重要的内容，会熟练地运用欧姆定律，串、并联电路的特点及能量关系分析和解决直流电路问题是本部分学习的重、难点。
二、重、难点知识归纳和讲解
（一）闭合电路欧姆定律
1、电源电动势：电源是把其他形式的能转化为电能的装置。电动势是表征电源把其他形式的能量转换成电能的本领大小的物理量；电动势的大小由电源本身的性质决定，数值等于电路中通过1C电量时电源所提供的能量，也等于电源没有接入电路时两极间的电压；电动势是标量，方向规定为由电源的负极经电源内部到正极的方向为电源电动势的方向。
2、闭合电路欧姆定律
（1）闭合电路由电源的内部电路和电源的外部电路组成，也可叫含电源电路、全电路。
（2）在闭合电路里，内电路和外电路都适用部分电路的欧姆定律，设电源的内阻为r，外电路的电阻为R，那么电流I通过内阻时在电源内部的电压降U内=Ir，电流流过外电阻时的电压降为U外=IR，由U外＋U内=E，得。该式反映了闭合电路中电流强度与电源的电动势成正比，与整个电路的电阻成反比，即为闭合电路欧姆定律，适用条件是外电路为纯电阻电路。
3、路端电压与负载变化的关系
（1）路端电压与外电阻R的关系：
（外电路为纯电阻电路）
其关系用U—R图象可表示为：
（2）路端电压与电流的关系
U=E－Ir（普适式）
其关系用U—I图象可表示为

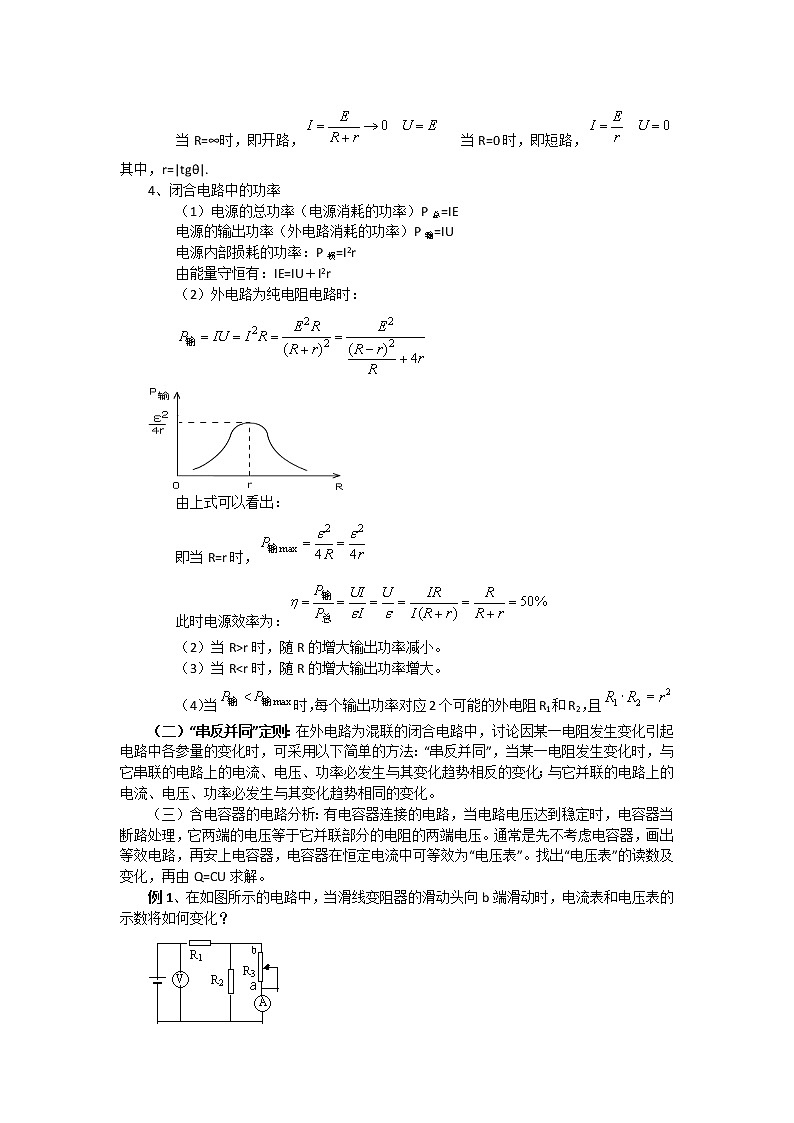

当R=∞时，即开路， 当R=0时，即短路， 其中，r=|tgθ|.
4、闭合电路中的功率
（1）电源的总功率（电源消耗的功率）P总=IE
电源的输出功率（外电路消耗的功率）P输=IU
电源内部损耗的功率：P损=I2r
由能量守恒有：IE=IU＋I2r
（2）外电路为纯电阻电路时：

由上式可以看出：
即当R=r时，
此时电源效率为：
（2）当R>r时，随R的增大输出功率减小。
（3）当R
