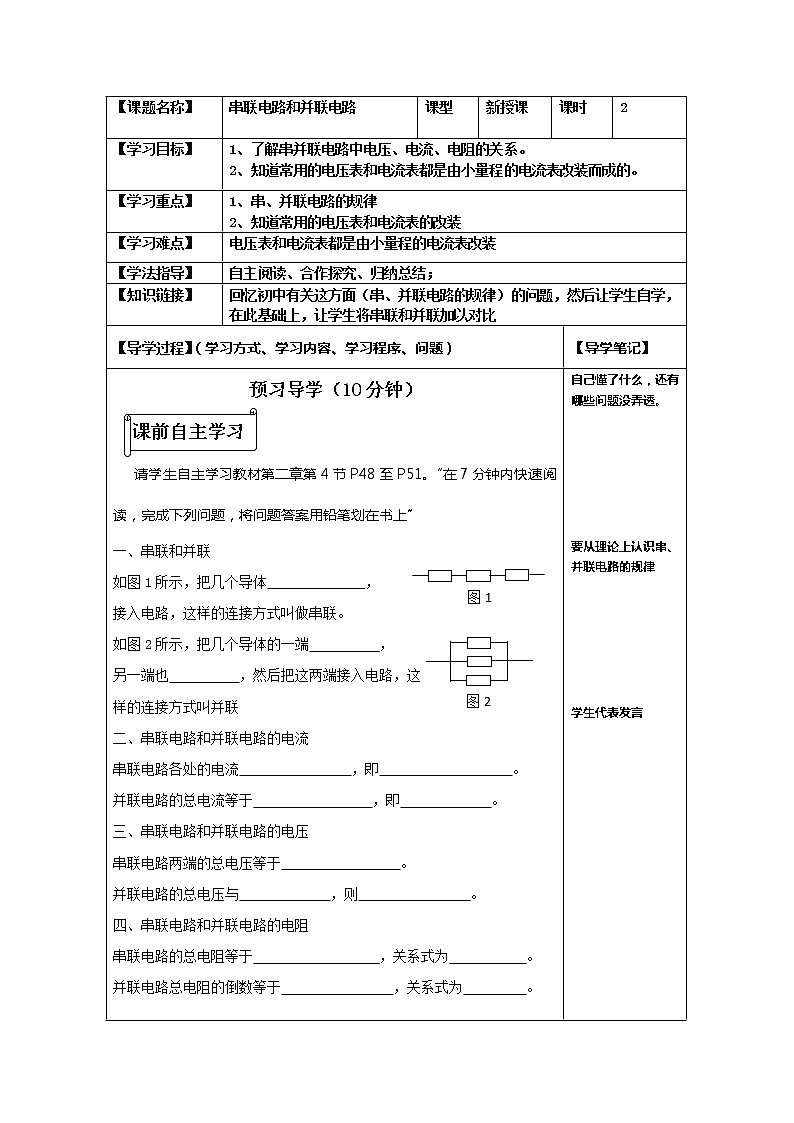

【课题名称】
串联电路和并联电路
课型
新授课
课时
2
【学习目标】
1、了解串并联电路中电压、电流、电阻的关系。
2、知道常用的电压表和电流表都是由小量程的电流表改装而成的。
【学习重点】
1、串、并联电路的规律
2、知道常用的电压表和电流表的改装
【学习难点】
电压表和电流表都是由小量程的电流表改装
【学法指导】
自主阅读、合作探究、归纳总结；
【知识链接】
回忆初中有关这方面（串、并联电路的规律）的问题，然后让学生自学，在此基础上，让学生将串联和并联加以对比
【导学过程】（学习方式、学习内容、学习程序、问题）
【导学笔记】
预习导学（10分钟）
课前自主学习
请学生自主学习教材第二章第4节P48至P51。“在7分钟内快速阅读，完成下列问题，将问题答案用铅笔划在书上”
一、串联和并联
图1
如图1所示，把几个导体 ，
接入电路，这样的连接方式叫做串联。
图2
如图2所示，把几个导体的一端 ，
另一端也 ，然后把这两端接入电路，这
样的连接方式叫并联
二、串联电路和并联电路的电流
串联电路各处的电流 ，即 。
并联电路的总电流等于 ，即 。
三、串联电路和并联电路的电压
串联电路两端的总电压等于 。
并联电路的总电压与 ，则 。
四、串联电路和并联电路的电阻
串联电路的总电阻等于 ，关系式为 。
并联电路总电阻的倒数等于 ，关系式为 。

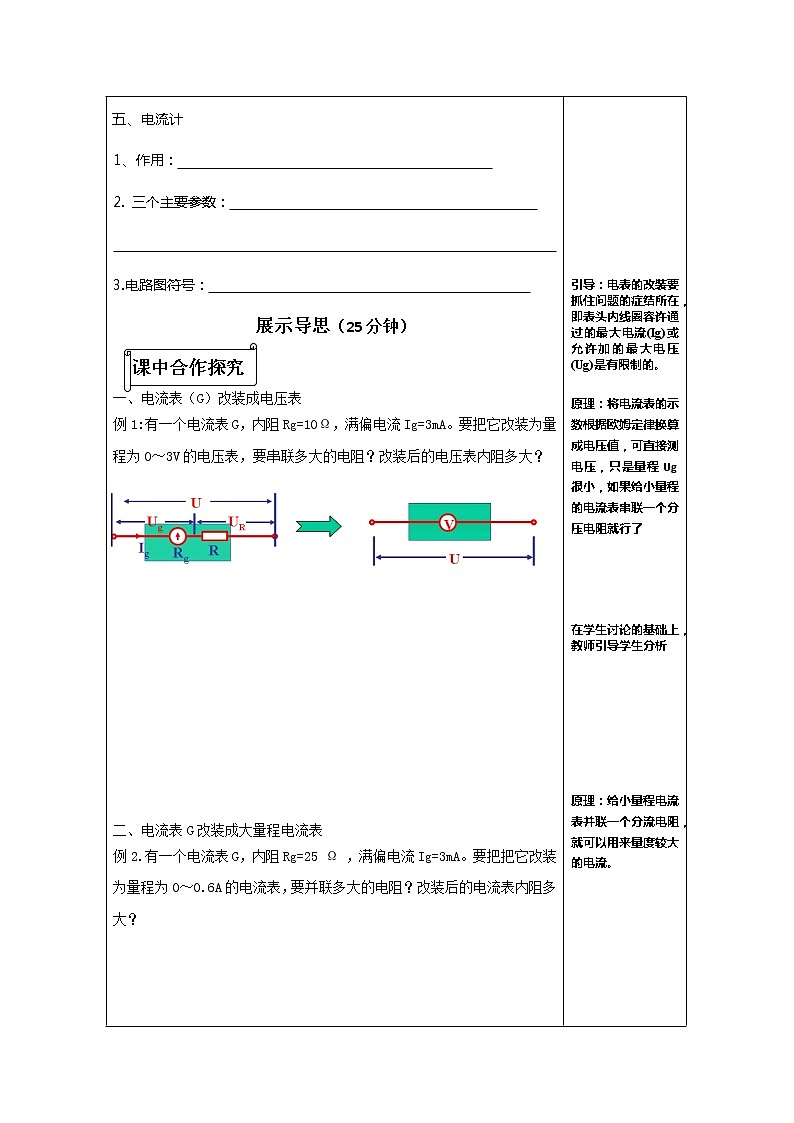

五、电流计
1、作用：
2. 三个主要参数：

3.电路图符号：
展示导思（25分钟）
课中合作探究
一、电流表（G）改装成电压表
例1:有一个电流表G，内阻Rg=10Ω，满偏电流Ig=3mA。要把它改装为量程为0～3V的电压表，要串联多大的电阻？改装后的电压表内阻多大？
二、电流表G改装成大量程电流表
例2.有一个电流表G，内阻Rg=25 Ω ，满偏电流Ig=3mA。要把把它改装为量程为0～0.6A的电流表，要并联多大的电阻？改装后的电流表内阻多大？
总结：1、若要将电流表G改装成一个量程为Ug的n倍的电压表V，需要串联电阻的阻值为
2、若要将电流表G改装成一个量程为Ig的n倍的电流表A，需要并联的电阻的阻值为
检测导练（10分钟）
课堂自主检测
1、如图:有四盏灯，接入如图的电路中,
Ｌ1和Ｌ2的电阻均为484Ω,Ｌ3和Ｌ4的电阻
均为1210Ω,把电路接通后,四盏灯的电流之
比I1:I2:I3:I4= 。
2、 如图所示的电路中，电源电压是18V且保持不变，闭合电键时，安培表的示数是1.2A，伏特表的示数是12V。
求⑴R2两端的电压⑵R1的电阻 ⑶R2的电阻
3、电流表和电压表
常用的电压表和电流表都是由 改装而成的，电流表G的电阻Rg叫做 ，指针偏转到最大刻度时的电流Ig叫 ，电流表通过满偏电流时，加在它两端的电压Ug叫 ，由欧姆定律可知，Ug= 。
4、电压表的改装 有一个电流表G，内阻Rg=30Ω,满偏电流Ig=1mA。要把它改装为0～6V的电压表，要串联多大的电阻？改装后电压表的内阻是多大？
5、电流表的改装 有一个电流表G，内阻Rg=30Ω,满偏电流Ig=1mA。要把它改装为0～1A的电流表，要并联多大的电阻？改装后电流表的内阻是多大？
课后自主巩固
教材P52问题与练习4,5
课后自主反思



自己懂了什么，还有哪些问题没弄透。
要从理论上认识串、并联电路的规律
学生代表发言
引导：电表的改装要抓住问题的症结所在，即表头内线圈容许通过的最大电流(Ig)或允许加的最大电压(Ug)是有限制的。
原理：将电流表的示数根据欧姆定律换算成电压值，可直接测电压，只是量程Ug很小，如果给小量程的电流表串联一个分压电阻就行了
在学生讨论的基础上，教师引导学生分析
原理：给小量程电流表并联一个分流电阻，就可以用来量度较大的电流。
请学生把思路、方法记录下来，以便以后学习。
学生归纳，教师补充
当堂完成，采用“小组轮转批改”的方式当堂批改，
学习小组代表发言
反思本节课，我参与探究了吗？参与发言了吗？参与讨论了吗？与人合作了吗？提出问题了吗？观察到了什么？发现了什么？学到了什么？
