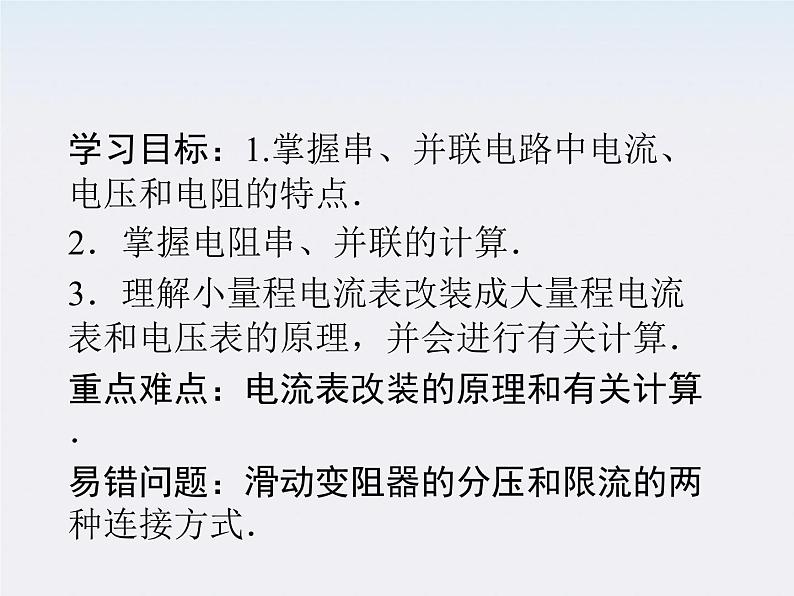

学习目标：1.掌握串、并联电路中电流、电压和电阻的特点．2．掌握电阻串、并联的计算．3．理解小量程电流表改装成大量程电流表和电压表的原理，并会进行有关计算．重点难点：电流表改装的原理和有关计算．易错问题：滑动变阻器的分压和限流的两种连接方式．
一、串联电路把几个导体依次首尾相连，接入电路，这样的连接方式叫．1．特点：串联电路中各处的相等；总电压等于各部分电路的电压．
2．性质：(1)串联电路的总电阻等于 ．公式：R＝(2)串联电路各部分两端的电压与电阻成 ．
二、并联电路把几个导体的一端连在一起，另一端也连在一起，然后在把这两端接入电路，这样的连接方式叫 ．1．特点：并联电路的总电流等于各支路电流 ；总电压与各支路电压．2．性质：(1)并联电路总电阻的倒数等于 ，公式：(2)各支路的电流与电阻成 ．
三、小量程的电流表G 1.从电路的角度看表头就是一个，同样遵从 ，表头与其他电阻的不同仅在于通过表头的电流是可以从上读出来的．
2．三个参数：满偏电流Ig是指：指针指出时的电流．满偏电压Ug是指： 时，加在它两端的电压．电流表内阻Rg是指：的电阻．三个参数的关系：Ug＝.
3．改装：(1)测量较大的电压时，将表头电流表G 一个电阻，就改装成了电压表．(2)测量较大的电流时，将表头电流表G 一个电阻，就改装成了量程较大的电流表．
改装电表时,表头上串联或并联的电阻起什么作用？电表改装后,表头G的三个参数是否发生了改变？
【思考·提示】　串联电阻起分压作用；并联电阻起分流作用，电表改装后，表头的参数不改变．
一、正确理解串、并联电路的特点及规律
1.当三个电阻R1、R2、R3并联时通过三个电阻的电流之比I1∶I2∶I3≠R3∶R2∶R1，而是I1∶I2∶I3＝2．关于电阻的并联，应注意以下几个结论：(1)几个相同的电阻并联，总电阻为一个电阻的几分之一；
(2)若几个不同的电阻并联，总电阻小于其中最小的一个电阻；(3)当一个很大的电阻与一个很小的电阻并联时，总电阻接近于小电阻；(4)若并联的支路增多时，总电阻将减少；(5)若某一支路的电阻增大，则总电阻也随之增大；
(6)若有一个大阻值电阻与一个小阻值电阻，串联时的总电阻约为大阻值电阻的电阻值；并联时的总阻值约为小阻值电阻的电阻值．
二、电表的改装和校对1．改装
2．校对按图2－4－1所示的电路对改装成的电表进行核对．核对时注意搞清楚改装后电表刻度盘每一小格表示多大的数值．
1．无论表头G改装成电压表还是电流表，它的三个特征量Ug、Ig、Rg是不变的，即通过表头的最大电流Ig并不改变．2．电表改装的问题实际上是串并联电路中电流、电压的计算问题，只要把表头G看成一个电阻Rg即可，切记通过表头的满偏电流Ig是不变的．
三、伏安法测电阻1．伏安法测电阻原理欧姆定律给了我们测量电阻的一种方法，由R＝… 可知，用电压表测出电阻两端的电压，用电流表测出通过电阻的电流，就可求出待测电阻．
2．电流表接法对测量结果的影响(1)电流表外接法：如图2－4－2所示，由于电压表的分流导致电流的测量值偏大，由R＝ 可知，R测R真，R越大，电流表的分压越小，误差就会越小．因此这种方法适用于测量大电阻．
3．选择内、外接的常用方法(1)直接比较法：适用于Rx、RA、RV的大小大致可以估计，当Rx≫RA时，采用内接法，当Rx≪RV时，采用外接法，即大电阻用内接法，小电阻用外接法，可记忆为“大内小外”．
(2)公式计算法：当时，用内接法；当时，用外接法；当时，两种接法效果相同．
(3)试触法：适用于Rx、RV、RA的阻值关系都不能确定的情况，如图2－4－4所示，把电压表的接线端分别接b、c两点，观察两电表的示数变化，若电流表的示数变化明显，说明电压表的分流对电路影响大，应选用内接法，若电压表的示数有明显变化，说明电流表的分压作用对电路影响大，所以应选外接法．
四、滑动变阻器两种接法的比较1．两种接法比较
2．限流电路、分压电路的选择原则(1)若采用限流式不能控制电流满足实验要求，即若滑动变阻器阻值调到最大时，待测电阻上的电流(或电压)仍超过电流表(或电压表)的量程，或超过待测电阻的额定电流，则必须选用分压式．
