高中物理教科版选修3-12 电阻定律多媒体教学课件ppt

这是一份高中物理教科版选修3-12 电阻定律多媒体教学课件ppt，共19页。PPT课件主要包含了电阻定律，电阻率，ABCD等内容，欢迎下载使用。

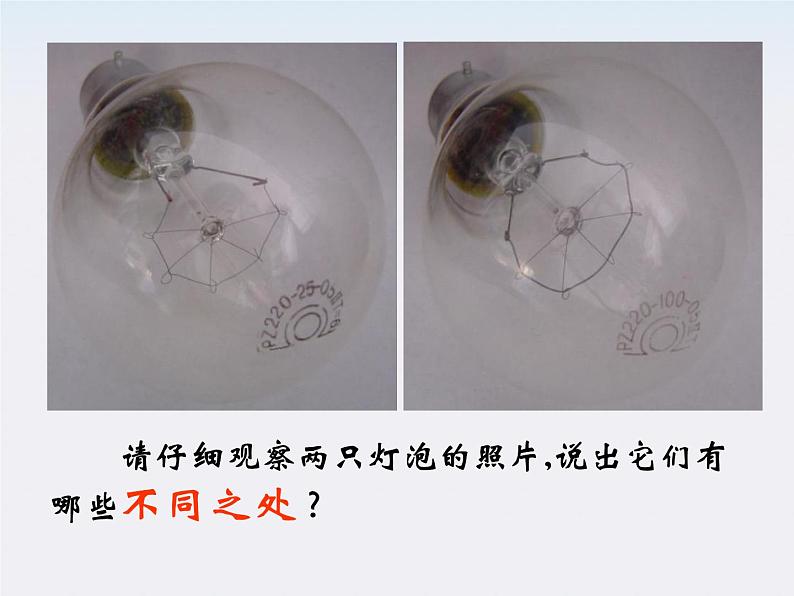

请仔细观察两只灯泡的照片,说出它们有哪些不同之处 ?

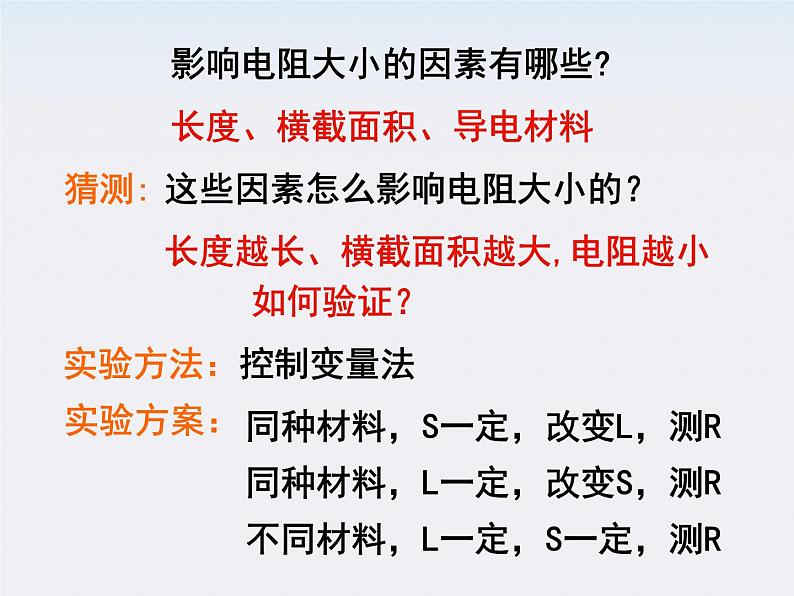

影响电阻大小的因素有哪些?
这些因素怎么影响电阻大小的？
长度、横截面积、导电材料
同种材料，S一定，改变L，测R
同种材料，L一定，改变S，测R
不同材料，L一定，S一定，测R
长度越长、横截面积越大,电阻越小

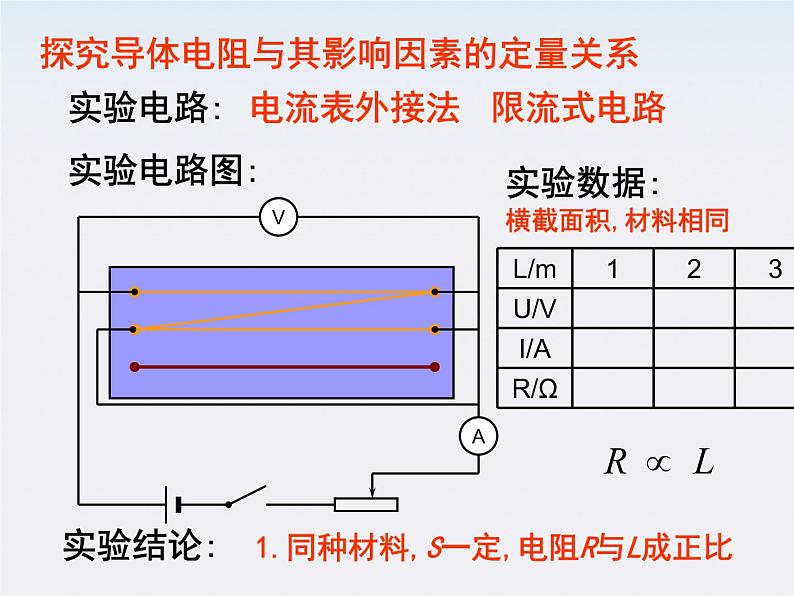

探究导体电阻与其影响因素的定量关系

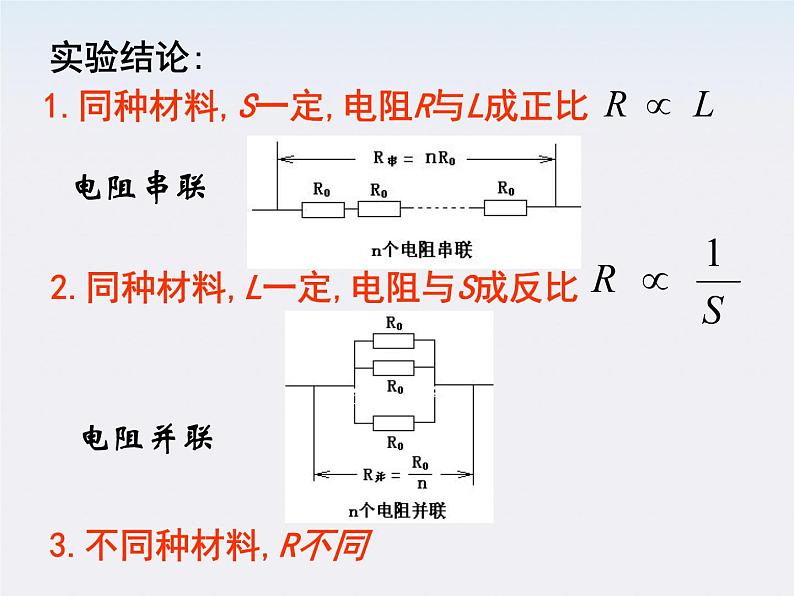

1.同种材料,S一定,电阻R与L成正比

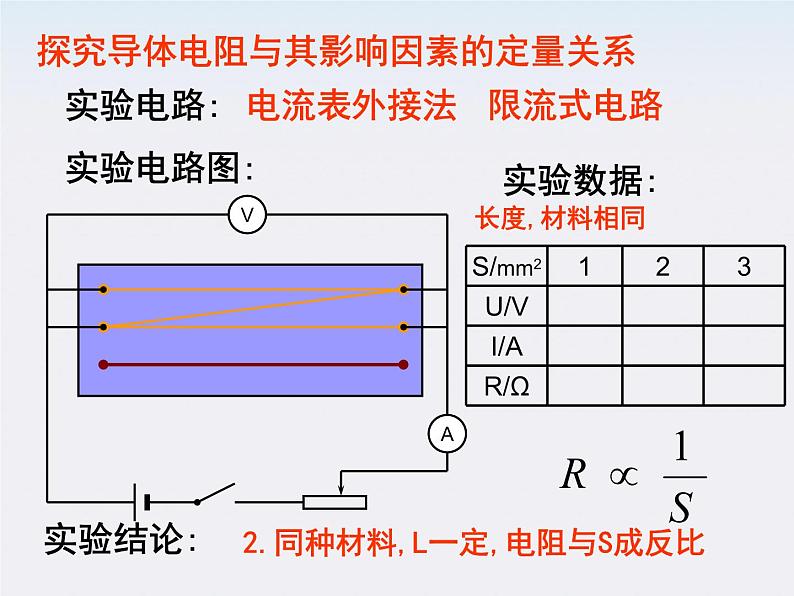

2.同种材料,L一定,电阻与S成反比

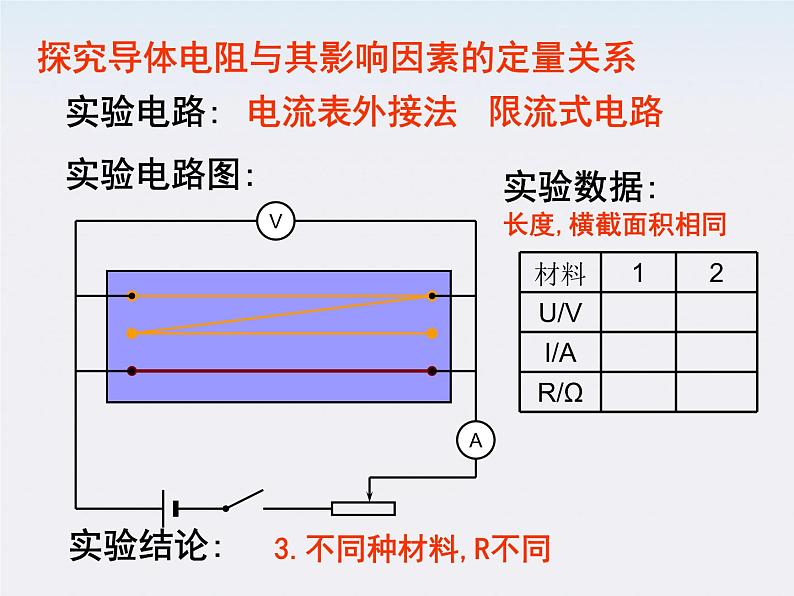

3.不同种材料,R不同
同种材料的导体,其电阻R与它的长度L成正比,与它的横截面积S成反比;导体电阻与构成它的材料有关.
是比例常数，它与导体的材料有关，是一个反映材料导电性能的物理量，称为材料的电阻率。
4、金属的电阻率随温度的升高而增大
3、纯金属的电阻率小，合金的电阻率大
1、反映材料导电性能的物理量
2、单位：欧姆·米 Ω·m
锰铜合金和镍铜合金的电阻率随温度变化极小， 利用它们的这种性质，常用来制作标准电阻。
超导现象:有些物质当温度降低到绝对零度附近时它们的电阻率会突然变为零．半导体:导电性能介于导体和绝缘体之间，电阻率随温度的升高而减小，导电性能由外界条件所控制，如改变温度、光照、掺入微量杂质等
R1和R2是材料相同、厚度相同、表面为正方形的导体,但R2的尺寸比R1小很多.通过学习两导体的电流方向如图所示.这两个导体的电阻有什么关系
由此可知导体的电阻与表面积无关,只与导体的厚度有关.这样在制造电路元件时,可以将其表面积做得很小,而不增大电阻,只要保证厚度足够即可,有利于电路元件的微型化.
1、有人说电阻是导体阻碍电流的性质，电阻率是由导体的性质决定的，所以电阻率越大，则电阻越大，对吗？为什么?
阻率反映导体导电性能的优劣,电阻率大,不一定电阻大,由电阻定律,电阻还与L和S有关
2、一白炽灯泡铭牌显示“220V，100W”字样，由计算得出灯泡灯丝电阻R=484，该阻值是工作时的电阻值还是不工作时的电阻值，两者一样吗？为什么？
100W是额定功率,是灯泡正常工作时的功率,所以484是工作时的电阻;当灯泡不工作时,由于温度低,电阻比正常工作时的电阻小，所以小于484。
3、一段均匀导线对折两次后并联在一起，测得其电阻为0.5 Ω，导线原来的电阻多大？
若把这根导线的一半均匀拉长为三倍，另一半不变，其电阻是原来的多少倍？
4.如图所示,均匀的长方形薄片合金电阻板abcd,ab边长为L1;ad边长为L2,当端点1、2或3、4接入电路时,R12:R34是( )
A.L1:L2 B. L2:L1C.1:1 D:L12:L22
5、同一半圆形金属片，如图所示，从不同方向测量其电阻(1)Ra、Rb是否相等？(2)如果不等，Ra、Rb谁大？ Ra、Rb比值是多少？
1.不等(a)又短又“胖”,(b)又长又“瘦”; Ra2.若1/4圆形金属片电阻为R0,则(a)为两R0并联, Ra = R0/2;(b)为两电阻串联, Rb =2R0, 所以Ra:Rb=1:4
6.如图所示,两个截面积不同长度相等的均匀铜棒接在电路中,两端电压为U,则( )
A.通过两棒的电流强度相等B. 两棒的自由电子定向移动的平均速率不同C.两棒内的电场强度不同,细棒内的场强E1大于粗棒内的场强E2D:细棒两端的电压U1大于粗棒两端的电压U2
7.甲乙两根保险丝均由同种材料制成,直径分别是d1=0.5mm和d2=1mm,熔断电流分别为2.0A和6.0A,把以上两根保险丝各取等长一段并联后再接入电路中,允许通过的最大电流是( )
