高中物理人教版 (新课标)选修33 欧姆定律随堂练习题

这是一份高中物理人教版 (新课标)选修33 欧姆定律随堂练习题，共7页。
导体的电阻取决于导体本身的性质，与导体两端的 和通过导体的 无关．
2．导体中的电流跟导体两端的电压成 ，跟导体的电阻成 ，用公式表示为I＝eq \f(U,R)，这个规律叫欧姆定律，其适用于金属导体导电和 导电．
3．在直角坐标系中，纵坐标表示 ，横坐标表示 ，这样画出的I—U图象叫导体的伏安特性曲线．
在温度没有显著变化时，金属导体的电阻几乎是恒定的，它的伏安特性曲线是通过坐标原点的 ，具有这种伏安特性的电学元件叫做 元件．
欧姆定律对气态导体和半导体元件并不适用，在这种情况下电流与电压不成 ，这类电学元件叫 元件，它们的伏安特性曲线不是 ．
对电阻一定的导体，U—I图和I—U图两种图线都是过原点的 直线，但U—I图象的斜率表示 ．
对于电阻随温度变化的导体(半导体)，是过原点的曲线．
4．根据欧姆定律，下列说法中正确的是( )
A．从关系式U＝IR可知，导体两端的电压U由通过它的电流I和它的电阻R共同决定
B．从关系式R＝U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
C．从关系式I＝U/R可知，导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比
D．从关系式R＝U/I可知，对一个确定的导体来说，所加的电压跟通过导体的电流的比值是一定值
5. 甲、乙两个电阻，它们的伏安特性曲线画在一个坐标系中如图所示，则( )
A．甲的电阻是乙的电阻的1/3
B．把两个电阻两端加上相同的电压，通过甲的电流是通过乙的两倍
C．欲使有相同的电流通过两个电阻，加在乙两端的电压是加在甲两端电压的3倍
D．甲的电阻是乙的电阻的2倍
【概念规律练】
知识点一 欧姆定律
1．由欧姆定律I＝eq \f(U,R)导出U＝IR和R＝eq \f(U,I)，下列叙述中正确的是( )
A．导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
B．导体的电阻由导体本身的性质决定，跟导体两端的电压及流过导体的电流的大小无关
C．对确定的导体，其两端电压和流过它的电流的比值就是它的电阻值
D．一定的电流流过导体，电阻越大，其电压降越大
2．某电压表的量程是0～15 V，一导体两端电压为1.6 V时，通过的电流为2 mA.现在若给此导体通以20 mA电流，能否用这个电压表去测量导体两端的电压？
知识点二 导体的伏安特性曲线
3. 如图所示的图象所对应的两个导体：
(1)电阻关系R1∶R2为____________；
(2)若两个导体中的电流相等(不为零)时，电压之比U1∶U2为______；
(3)若两个导体的电压相等(不为零)时，电流之比I1∶I2为________．
4. 某导体中的电流随其两端电压的变化，如图所示，则下列说法中正确的是( )
A．加5 V电压时，导体的电阻约是5 Ω
B．加11 V电压时，导体的电阻约是1.4 Ω
C．由图可知，随着电压的增大，导体的电阻不断减小
D．由图可知，随着电压的减小，导体的电阻不断减小
【方法技巧练】
一、欧姆定律的应用技巧
5．若加在某导体两端的电压变为原来的3/5时，导体中的电流减小了0.4 A．如果所加电压变为原来的2倍，则导体中的电流多大？

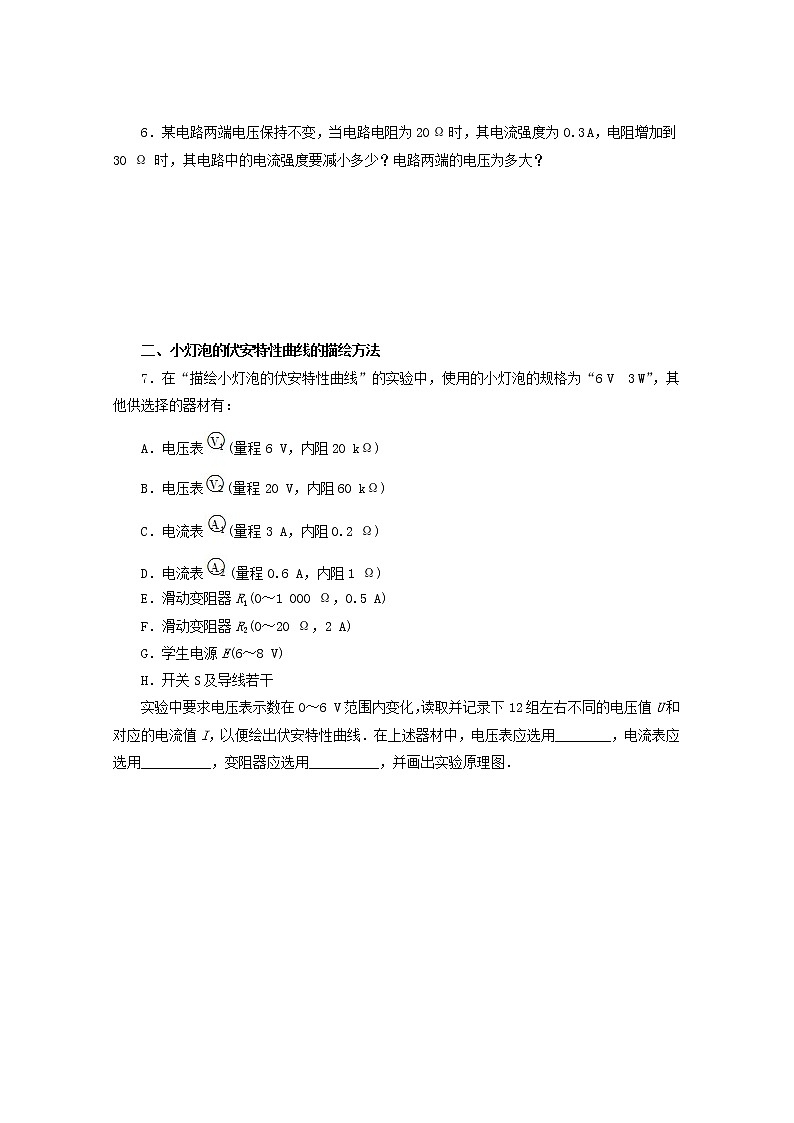

6．某电路两端电压保持不变，当电路电阻为20 Ω时，其电流强度为0.3 A，电阻增加到30 Ω 时，其电路中的电流强度要减小多少？电路两端的电压为多大？
二、小灯泡的伏安特性曲线的描绘方法
7．在“描绘小灯泡的伏安特性曲线”的实验中，使用的小灯泡的规格为“6 V 3 W”，其他供选择的器材有：
A．电压表(量程6 V，内阻20 kΩ)
B．电压表(量程20 V，内阻60 kΩ)
C．电流表(量程3 A，内阻0.2 Ω)
D．电流表(量程0.6 A，内阻1 Ω)
E．滑动变阻器R1(0～1 000 Ω，0.5 A)
F．滑动变阻器R2(0～20 Ω，2 A)
G．学生电源E(6～8 V)
H．开关S及导线若干
实验中要求电压表示数在0～6 V范围内变化，读取并记录下12组左右不同的电压值U和对应的电流值I，以便绘出伏安特性曲线．在上述器材中，电压表应选用________，电流表应选用__________，变阻器应选用__________，并画出实验原理图．
1．有甲、乙两导体，甲的电阻是乙的一半，而单位时间内通过导体乙横截面的电荷量是甲的两倍，则以下说法中正确的是( )
A．甲、乙两导体中的电流相同
B．乙导体中的电流是甲导体的2倍
C．甲、乙两导体两端的电压相同
D．乙导体两端的电压是甲的2倍
2. 一个阻值为R的电阻两端加上电压U后，通过导体截面的电荷量q与通电时间t的图象如图所示．此图线的斜率(即tan θ)等于( )
A．U B．R
C.eq \f(U,R) D.eq \f(R,U)
3. 如图所示为四只电阻的伏安特性曲线，四只电阻并联起来使用时，通过各个电阻的电流分别是I1、I2、I3、I4，则其大小顺序为( )
A．I2>I4>I3>I1
B．I4>I3>I2>I1
C．I1＝I2＝I3＝I4
D．I1>I2>I3>I4
4．某同学做三种导电元件的导电性实验，他根据所测量的数据分别绘制了三种元件的I—U图象，如图所示，则下述判断正确的是( )
A．只有乙图正确
B．甲、丙图的曲线肯定是偶然误差太大
C．甲、丙不遵从欧姆定律，肯定不可能
D．甲、乙、丙三个图象都可能正确，并不一定有较大误差
5．已知用电器A的电阻是用电器B的电阻的2倍，加在A上的电压是加在B上的电压的一半，那么通过A和B的电流IA和IB的关系是( )
A．IA＝2IB B．IA＝eq \f(IB,2)
C．IA＝IB D．IA＝eq \f(IB,4)
6. 如图是电阻R的I—U图线，图中α＝45°，由此得出( )
A．通过电阻的电流与两端电压成正比
B．电阻R＝0.5 Ω
C．因I—U图线的斜率表示电阻的倒数，故R＝ct α＝1.0 Ω
D．在R两端加6.0 V电压时，每秒通过电阻横截面的电荷量是3.0 C
7．电路中有一段导体，给它加上3 V的电压时，通过它的电流为2 mA，可知这段导体的电阻为________ Ω；如果给它两端加2 V的电压，则通过它的电流为______ mA；如果在它两端不加电压，它的电阻为________ Ω.
8．有两段导体，其电阻分别为R1和R2，当R1两端的电压是R2两端电压的eq \f(3,2)时，通过R1的电流是通过R2电流的3倍，求两段导体的电阻之比．
9．某同学在做测定小灯泡功率的实验中得到如下表所示的几组U和I的数据：
(1)在图中画出I—U图象．
(2)从图象上可以看出，当功率逐渐增大时，灯丝电阻的变化情况是
________________．
(3)这表明小灯泡的电阻随温度的升高而________．
10．用图中所给的实验器材测量一个“12 V 5 W”的小灯泡在不同电压下的功率，其中电流表有3 A、0.6 A两挡，内阻可忽略，电压表有15 V、3 V两挡，内阻很大，对电路无影响．测量时要求加在灯泡两端的电压可持续地从0 V调到12 V.
(1)按要求在实物图上连线(其中部分线路已经连好)．
(2)某次测量时电流表的指针位置如图所示，其读数为________ A.
编号
1
2
3
4
5
6
7
8
U/V
0.20
0.60
1.00
1.40
1.80
2.20
2.60
3.00
I/A
0.020
0.060
0.100
0.140
0.170
0.190
0.200
0.205
