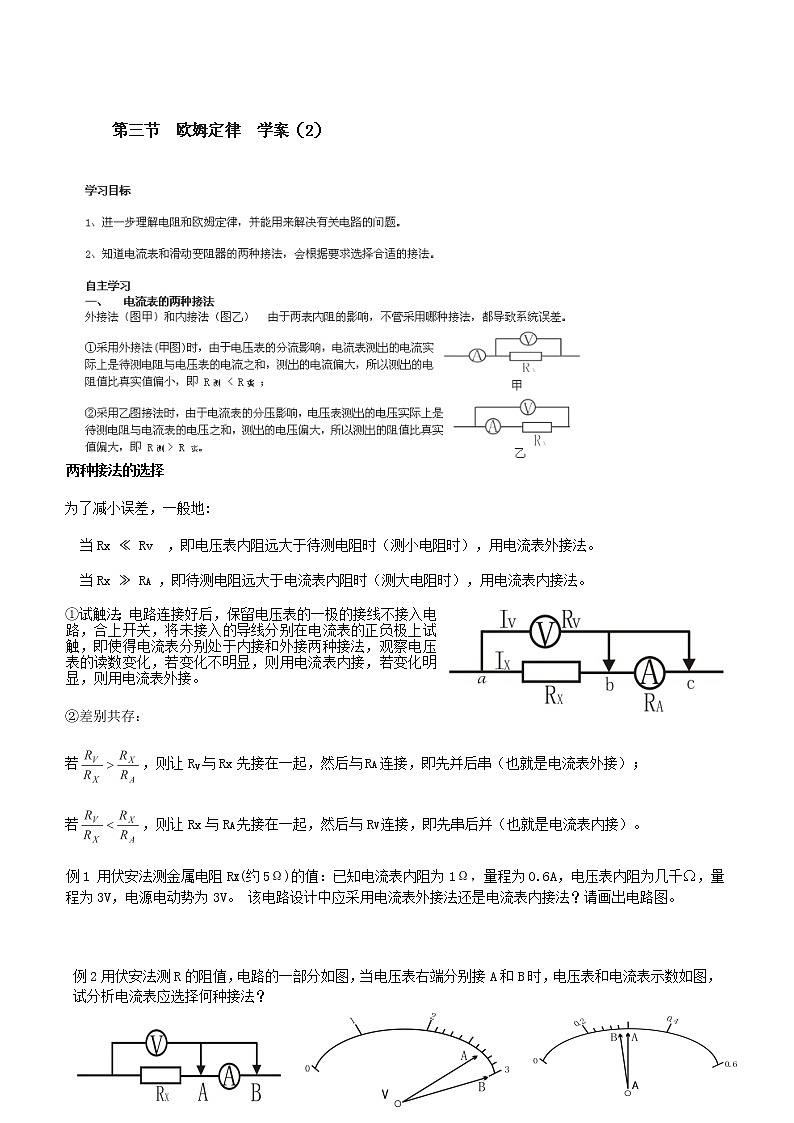

两种接法的选择
为了减小误差，一般地:
当Rx ≪ Rv ，即电压表内阻远大于待测电阻时（测小电阻时），用电流表外接法。
当Rx ≫ RA ，即待测电阻远大于电流表内阻时（测大电阻时），用电流表内接法。
①试触法： 电路连接好后，保留电压表的一极的接线不接入电路，合上开关，将未接入的导线分别在电流表的正负极上试触，即使得电流表分别处于内接和外接两种接法，观察电压表的读数变化，若变化不明显，则用电流表内接，若变化明显，则用电流表外接。
②差别共存：
若，则让RV与Rx先接在一起，然后与RA连接，即先并后串（也就是电流表外接）；
若，则让Rx与RA先接在一起，然后与RV连接，即先串后并（也就是电流表内接）。
例1 用伏安法测金属电阻RX(约5Ω)的值：已知电流表内阻为1Ω，量程为0.6A，电压表内阻为几千Ω，量程为3V，电源电动势为3V。 该电路设计中应采用电流表外接法还是电流表内接法？请画出电路图。
例2 用伏安法测 R的阻值，电路的一部分如图，当电压表右端分别接A和B时，电压表和电流表示数如图，试分析电流表应选择何种接法？
例3如图所示电路中，电压表和电流表的读数分别为10V和0.1A，电流表的内阻为0.2Ω，那么待测电阻RX的下列说法正确的是（ ）
A.RX的测量值比真实值大 B.RX的测量值比真实值小
C.RX的真实值为99.8Ω D.RX的真实值为100.2Ω
二、 滑动变阻器的两种接法
限流式接法（图甲）和分压式接法（图乙），这两种接法中变阻器的各起什么作用？两种接法各有什么优缺点？我们设计电路时应如何选择？
滑动变阻器的两种接法比较
滑动变阻器的限流接法与分压接法的选择方法
下列情形中必须选用分压式接法：
①要求回路中某部分电路电流或电压实现从零开始可连续调节时（如：测定导体的伏安特性、校对改装后的电表等电路），即大范围内测量时，必须采用分压接法．
②当用电器的电阻RL远大于滑动变阻器的最大值R0，且实验要求的电压变化范围较大（或要求测量多组数据）时，必须采用分压接法．
③若采用限流接法，电路中实际电压（或电流）的最小值仍超过RL的额定值时，只能采用分压接法．
2.下列情况可选用限流式接法
①测量时电路电流或电压没有要求从零开始连续调节，只是小范围内测量，且RL与R0接近或RL略小于R0，采用限流式接法．
②电源的放电电流或滑动变阻器的额定电流太小，不能满足分压式接法的要求时，采用限流式接法．
③没有很高的要求，仅从安全性和精确性角度分析两者均可采用时，可考虑安装简便和节能因素采用限流式接法．
【例1】如图所示为用伏安法测量一个定值电阻阻值的实验所需的器材实物图，器材规格如下：
A．待测电阻Rx（约100Ω B.直流毫安表（量程0-10mA,内阻50Ω）C.直流电压表（量程0-3V,内阻5KΩ） D.直流电源（输出电压4V，内阻不计）F．滑动变阻器（阻值范围0-15Ω，允许最大电流1A）
①根据器材的规格和实验要求，设计实验电路，②根据设计的电路，连接实物图。
+
-
1. 测定小灯泡“6V，3W”的伏安特性曲线，要求实验中灯泡两端的电压从零开始连续可调。供选择的器材有：电压表V (量程6V，内阻20kD,)，电流表A1(量程3A，内阻0．2Ω)，电流表A2(量程0．6A，内阻lΩ)，变阻器R1(0～100Ω，0．5A)，变阻器R2(0～20Ω，0．2A)，学生电源E(6—8V)、开关及导线若干。选择出符合实验要求的实验器材并设计出实验电路
2. 为了较准确地用伏安法测定一只阻值大约是3kΩ的电阻，备用的器材有：A、直流电源，电压12V，内阻不计；B、电压表，量程O一3—15V，内阻10kΩ；C、电流表，量程0～0．6～3A，内阻20Ω；D、毫安表，量程5mA，内阻200Ω；E、滑动变阻器，阻值0～50Ω；G、电键及导线若干。试设计出实验电路。
3. 用伏安法测一个电阻Rx的阻值。提供器材有：待测电阻Rx(约5kΩ)、电压表(0—3V，内阻100kΩ)、微安表(0～500uA，内阻100Ω)、变阻器(0～20kΩ)、稳压电源(输出电压15V)。试设计出实验电路。
方式
内容
限流法
分压法
两种接法电路图
负载R上电压调节范围
对比说明
