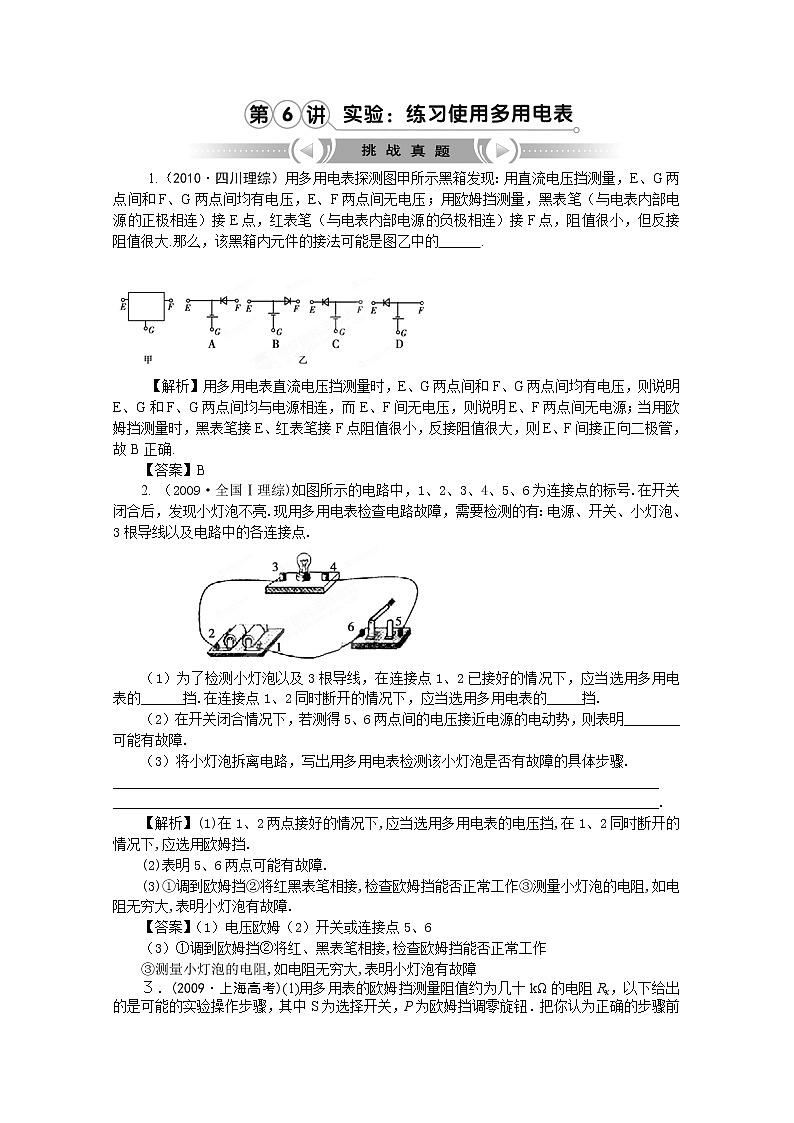

1.（2010·四川理综）用多用电表探测图甲所示黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆挡测量，黑表笔（与电表内部电源的正极相连）接E点，红表笔（与电表内部电源的负极相连）接F点，阻值很小，但反接阻值很大.那么，该黑箱内元件的接法可能是图乙中的      . 【解析】用多用电表直流电压挡测量时，E、G两点间和F、G两点间均有电压，则说明E、G和F、G两点间均与电源相连，而E、F间无电压，则说明E、F两点间无电源；当用欧姆挡测量时，黑表笔接E、红表笔接F点阻值很小，反接阻值很大，则E、F间接正向二极管，故B正确.【答案】B2. （2009·全国Ⅰ理综)如图所示的电路中，1、2、3、4、5、6为连接点的标号.在开关闭合后，发现小灯泡不亮.现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点.（1）为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的______挡.在连接点1、2同时断开的情况下，应当选用多用电表的_____挡.（2）在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明________可能有故障.（3）将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤.____________________________________________________________________________________________________________________________________________________________.【解析】(1)在1、2两点接好的情况下,应当选用多用电表的电压挡,在1、2同时断开的情况下,应选用欧姆挡.(2)表明5、6两点可能有故障.(3)①调到欧姆挡②将红黑表笔相接,检查欧姆挡能否正常工作③测量小灯泡的电阻,如电阻无穷大,表明小灯泡有故障.【答案】（1）电压欧姆（2）开关或连接点5、6（3）①调到欧姆挡②将红、黑表笔相接,检查欧姆挡能否正常工作③测量小灯泡的电阻,如电阻无穷大,表明小灯泡有故障３．(2009·上海高考)(1)用多用表的欧姆挡测量阻值约为几十kΩ的电阻Rx，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆挡调零旋钮．把你认为正确的步骤前的字母按合理的顺序填写在下面的横线上． a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡×1 kd．旋转S使其尖端对准欧姆挡×100e．旋转S使其尖端对准交流500 V挡，并拔出两表笔________________________________________________________________________.根据下图所示指针位置，此被测电阻的阻值约为________________________________________________________________________Ω.  (2)下述关于用多用表欧姆挡测电阻的说法中正确的是(　　)A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时，都必须重新调零【解析】　(1)测量几十kΩ的电阻Rs，我们一般选择较大的挡位先粗测，使用前应先进行调零，然后依据欧姆表的示数，再更换挡位，重新调零，再进行测量；使用完毕应将选择开关置于OFF位置或者交流电压最大挡，拔出表笔．欧姆表的示数乘以相应挡位的倍率即为待测电阻的阻值30 kΩ. (2)欧姆挡更换规律“大小，小大”，即当指针偏角较大时，表明待测电阻较小，应换较小的挡位；反之应换较大的挡位．电流总是从红表笔流入从黑表笔流出多用电表，每次换挡一定要进行欧姆调零，测量电阻一定要断电作业．【答案】　(1)c、a、b、e　30 k　(2)A、C
