人教版 (新课标)选修39 实验：练习使用多用电表巩固练习

一、选择题(每小题6分，共12分)

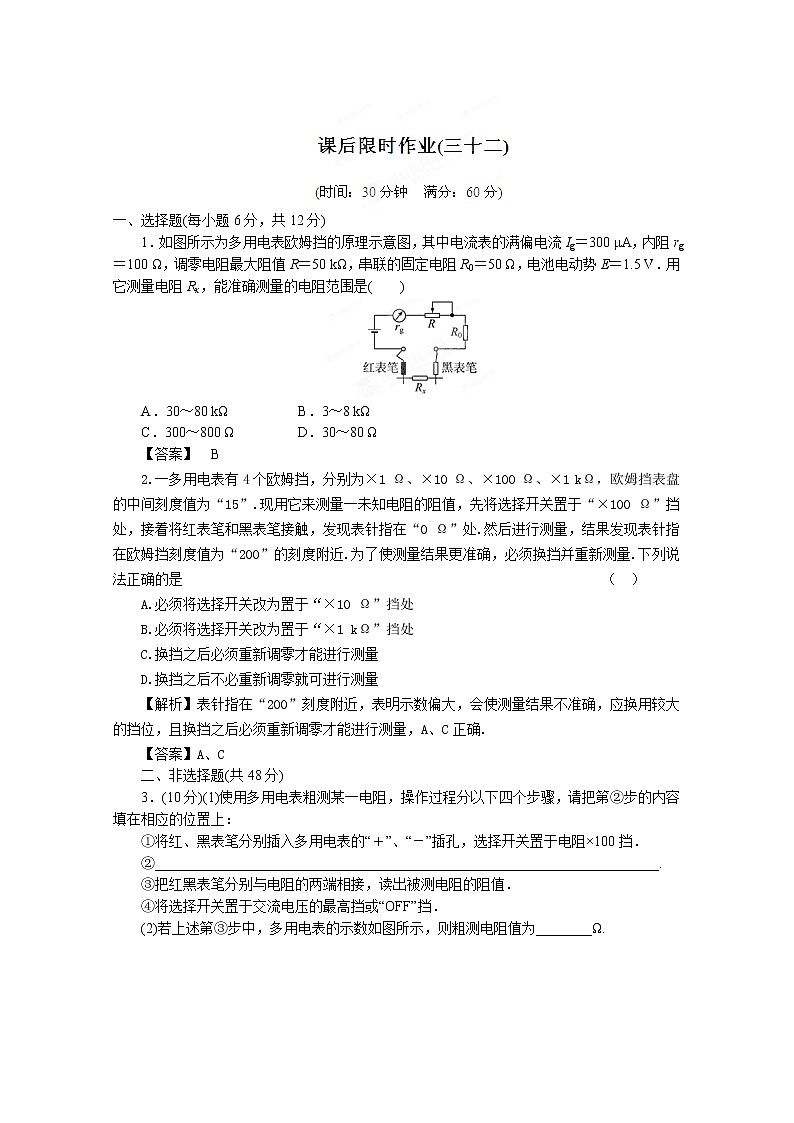

1．如图所示为多用电表欧姆挡的原理示意图，其中电流表的满偏电流Ig＝300 μA，内阻rg＝100 Ω，调零电阻最大阻值R＝50 kΩ，串联的固定电阻R0＝50 Ω，电池电动势E＝1.5 V．用它测量电阻Rx，能准确测量的电阻范围是(　　)

A．30～80 kΩ　　　　  B．3～8 kΩ

C．300～800 Ω　　     D．30～80 Ω

【答案】　B

2.一多用电表有4个欧姆挡，分别为×1 Ω、×10 Ω、×100 Ω、×1 kΩ，欧姆挡表盘的中间刻度值为“15”.现用它来测量一未知电阻的阻值，先将选择开关置于“×100 Ω”挡处，接着将红表笔和黑表笔接触，发现表针指在“0 Ω”处.然后进行测量，结果发现表针指在欧姆挡刻度值为“200”的刻度附近.为了使测量结果更准确，必须换挡并重新测量.下列说法正确的是                                                            （  ）

A.必须将选择开关改为置于“×10 Ω”挡处

B.必须将选择开关改为置于“×1 kΩ”挡处

C.换挡之后必须重新调零才能进行测量

D.换挡之后不必重新调零就可进行测量

【解析】表针指在“200”刻度附近，表明示数偏大，会使测量结果不准确，应换用较大的挡位，且换挡之后必须重新调零才能进行测量，A、C正确.

【答案】A、C

二、非选择题(共48分)

3．(10分)(1)使用多用电表粗测某一电阻，操作过程分以下四个步骤，请把第②步的内容填在相应的位置上：

①将红、黑表笔分别插入多用电表的“＋”、“－”插孔，选择开关置于电阻×100挡．

②________________________________________________________________________.

③把红黑表笔分别与电阻的两端相接，读出被测电阻的阻值．

④将选择开关置于交流电压的最高挡或“OFF”挡．

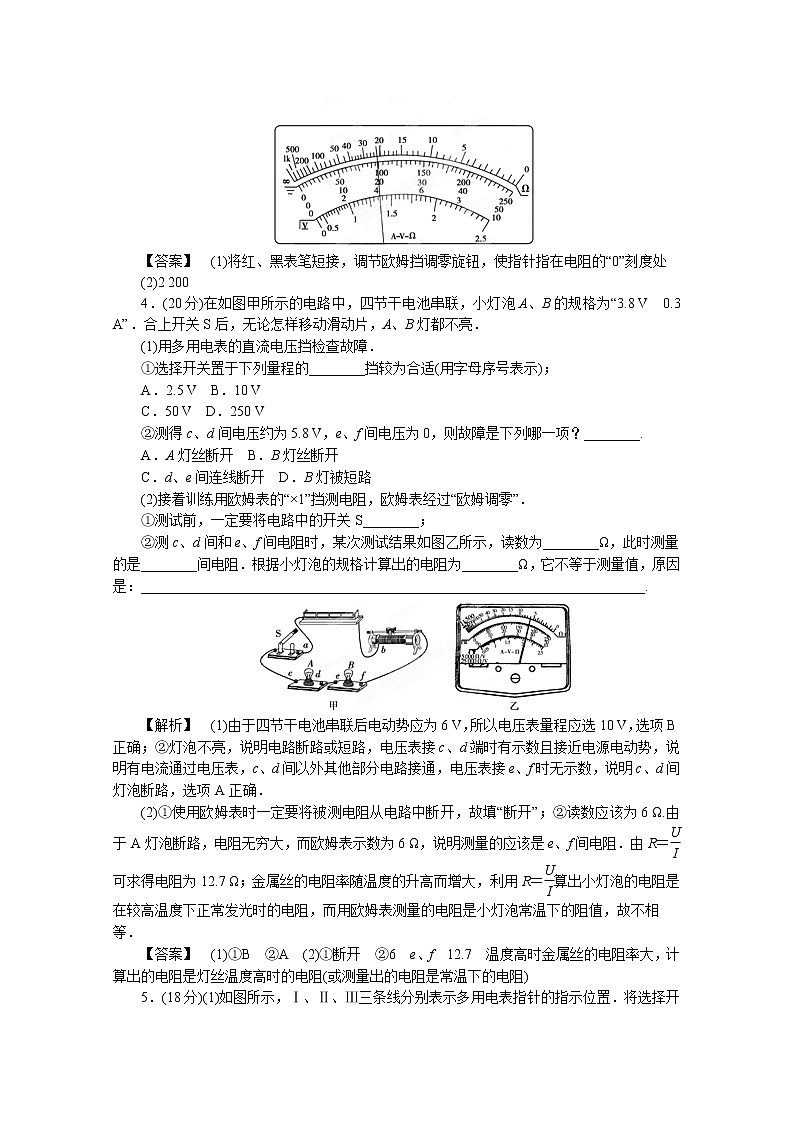

(2)若上述第③步中，多用电表的示数如图所示，则粗测电阻值为________Ω.

【答案】　(1)将红、黑表笔短接，调节欧姆挡调零旋钮，使指针指在电阻的“0”刻度处

(2)2 200

4．(20分)在如图甲所示的电路中，四节干电池串联，小灯泡A、B的规格为“3.8 V　0.3 A”．合上开关S后，无论怎样移动滑动片，A、B灯都不亮．

(1)用多用电表的直流电压挡检查故障．

①选择开关置于下列量程的________挡较为合适(用字母序号表示)；

A．2.5 V  B．10 V

C．50 V  D．250 V

②测得c、d间电压约为5.8 V，e、f间电压为0，则故障是下列哪一项？________.

A．A灯丝断开  B．B灯丝断开

C．d、e间连线断开  D．B灯被短路

(2)接着训练用欧姆表的“×1”挡测电阻，欧姆表经过“欧姆调零”．

①测试前，一定要将电路中的开关S________；

②测c、d间和e、f间电阻时，某次测试结果如图乙所示，读数为________Ω，此时测量的是________间电阻．根据小灯泡的规格计算出的电阻为________Ω，它不等于测量值，原因是：________________________________________________________________________.

【解析】　(1)由于四节干电池串联后电动势应为6 V，所以电压表量程应选10 V，选项B正确；②灯泡不亮，说明电路断路或短路，电压表接c、d端时有示数且接近电源电动势，说明有电流通过电压表，c、d间以外其他部分电路接通，电压表接e、f时无示数，说明c、d间灯泡断路，选项A正确．

(2)①使用欧姆表时一定要将被测电阻从电路中断开，故填“断开”；②读数应该为6 Ω.由于A灯泡断路，电阻无穷大，而欧姆表示数为6 Ω，说明测量的应该是e、f间电阻．由R＝可求得电阻为12.7 Ω；金属丝的电阻率随温度的升高而增大，利用R＝算出小灯泡的电阻是在较高温度下正常发光时的电阻，而用欧姆表测量的电阻是小灯泡常温下的阻值，故不相等．

【答案】　(1)①B　②A　(2)①断开　②6　e、f　12.7　温度高时金属丝的电阻率大，计算出的电阻是灯丝温度高时的电阻(或测量出的电阻是常温下的电阻)

5．(18分)(1)如图所示，Ⅰ、Ⅱ、Ⅲ三条线分别表示多用电表指针的指示位置．将选择开关置于直流“50 V”挡，Ⅱ的示数为______V，Ⅲ的示数为______V；选择开关置于直流“100mA”挡，Ⅰ的示数为______mA；将多用电表的选择开关置于“×10 Ω”挡，Ⅲ的示数是______Ω.若接着要测阻值约为30 Ω的电阻，应采用的测量步骤是：

________________________________________________________________________.

(2)用多用电表的欧姆挡(×100 Ω)测试3只晶体二极管，其结果依次如下图甲、乙、丙所示．由此可知，图____中的二极管是好的，该二极管的正极是____端．

【解析】　(2)当给二极管加反向电压时，二极管的电阻很大，相当于一个断开的开关；当给二极管加正向电压时，二极管的电阻很小，处于导通状态，相当于一个接通的开关．这种特性叫二极管的单向导电性．由多用电表的原理知：电流从多用电表的负接线柱流出，从正接线柱流入．综合上面两方面内容，可以看出：甲图中断路，丙图中的二极管被击穿，而乙图中二极管是好的，且a端为正极．

【答案】　(1)19.9　10.0　50　1.20×103　将选择开关换到“×1”挡，重新进行欧姆调零，再进行测量　(2)乙　a
