高中人教版 (新课标)10 实验：测定电池的电动势和内阻复习练习题

这是一份高中人教版 (新课标)10 实验：测定电池的电动势和内阻复习练习题，共4页。试卷主要包含了选择题，填空题，计算题等内容，欢迎下载使用。

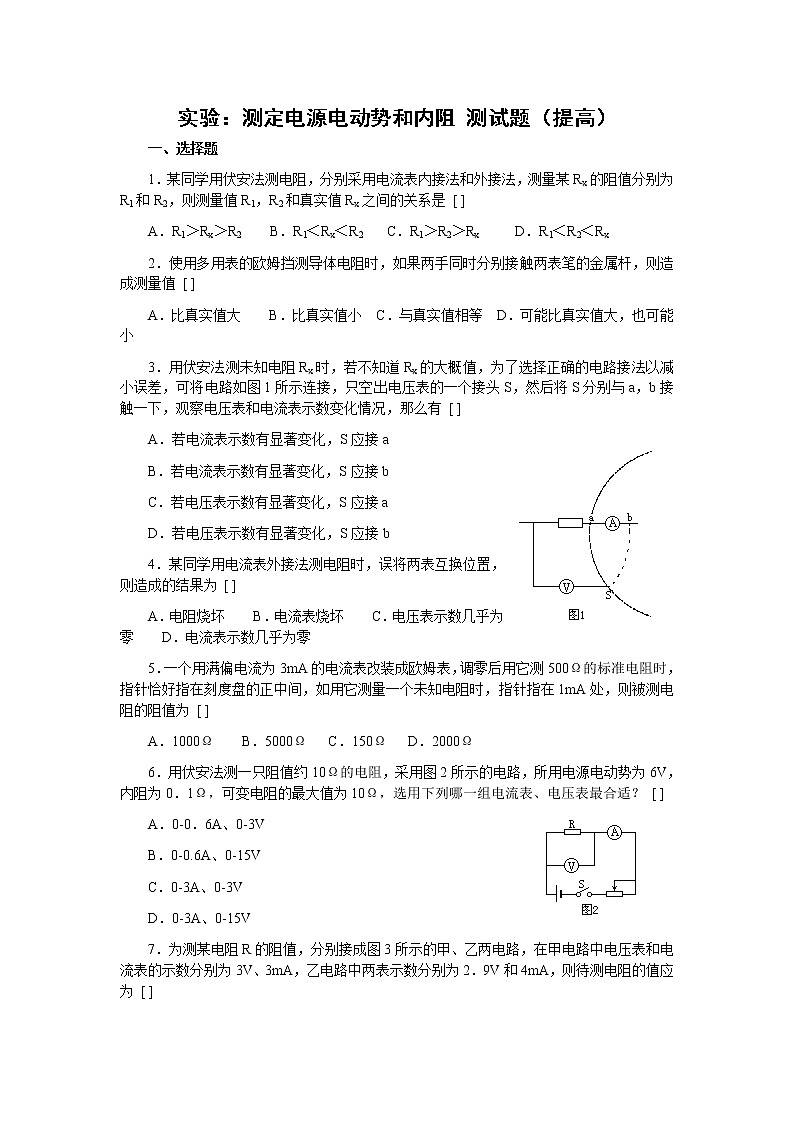

实验：测定电源电动势和内阻 测试题（提高）一、选择题 1．某同学用伏安法测电阻，分别采用电流表内接法和外接法，测量某Rx的阻值分别为R1和R2，则测量值R1，R2和真实值Rx之间的关系是 [ ]A．R1＞Rx＞R2    B．R1＜Rx＜R2     C．R1＞R2＞Rx     D．R1＜R2＜Rx2．使用多用表的欧姆挡测导体电阻时，如果两手同时分别接触两表笔的金属杆，则造成测量值 [ ]A．比真实值大    B．比真实值小  C．与真实值相等  D．可能比真实值大，也可能小3．用伏安法测未知电阻Rx时，若不知道Rx的大概值，为了选择正确的电路接法以减小误差，可将电路如图1所示连接，只空出电压表的一个接头S，然后将S分别与a，b接触一下，观察电压表和电流表示数变化情况，那么有 [ ]A．若电流表示数有显著变化，S应接aB．若电流表示数有显著变化，S应接bC．若电压表示数有显著变化，S应接aD．若电压表示数有显著变化，S应接b4．某同学用电流表外接法测电阻时，误将两表互换位置，则造成的结果为 [ ]A．电阻烧坏　　B．电流表烧坏　　C．电压表示数几乎为零　　D．电流表示数几乎为零5．一个用满偏电流为3mA的电流表改装成欧姆表，调零后用它测500Ω的标准电阻时，指针恰好指在刻度盘的正中间，如用它测量一个未知电阻时，指针指在1mA处，则被测电阻的阻值为 [ ]A．1000Ω    B．5000Ω   C．150Ω   D．2000Ω6．用伏安法测一只阻值约10Ω的电阻，采用图2所示的电路，所用电源电动势为6V，内阻为0．1Ω，可变电阻的最大值为10Ω，选用下列哪一组电流表、电压表最合适？ [ ]A．0-0．6A、0-3VB．0-0.6A、0-15VC．0-3A、0-3VD．0-3A、0-15V7．为测某电阻R的阻值，分别接成图3所示的甲、乙两电路，在甲电路中电压表和电流表的示数分别为3V、3mA，乙电路中两表示数分别为2．9V和4mA，则待测电阻的值应为 [ ]A．比1000Ω略大一些B．比1000Ω略小一些C．比725Ω略大一些D．比725Ω略小一些8．图4为多用表欧姆挡的原理示意图，其中电流表的满偏电流为300μA，内阻rg=100Ω，调零电阻的最大值R=50kΩ，串联的固定电阻R0=50Ω，电池电动势E=1.5V，用它测量电阻Rx，能准确测量的阻值范围是 [ ]A．30kΩ～80kΩ     B．3kΩ～8kΩC．300Ω～800Ω    D．30Ω～80Ω二、填空题 9．用伏安法测电阻时，为了较正确地测定一个标志为R=100＋10%Ω的电阻，应选用下列器材中哪一些来测量？ [ ]A．毫安表，内阻100Ω，量程30mAB．电流表，内阻0．2Ω，量程1AC．电压表，内阻104Ω，量程15VD．电压表，内阻4×103Ω，量程3VE．变阻器，规格为200Ω，1AF．电源，直流3V。应选用的器材为：____.10．采用电流表内接法电路测电阻时，电压表的示数是1．2V，电流表的示数为0.48A，电流表内阻是0．2Ω，则被测电阻的真实值为______。11．用量程为5mA的电流表改装成一欧姆表，其电路如图5所示，已知电源电动势为1．5V，那么原来表盘上2mA刻度线处改写为电阻值是______Ω。12．用欧姆表“×100”档测量两个电阻的阻值，调零后，选用表笔压紧电阻两端，表针依次指在图6所示的a ，b两处，它们的阻值Ra= ______Ω，Rb=______Ω，为了提高测量精度，上述两个电阻中，最好将阻值为______Ω的那个电阻换用______档重新测量。13．下列使用多用表欧姆档测电阻的注意事项中，正确的说法是：______。A．如待测电阻与电源相连，就先切断电源，再用多用表欧姆档测量B．应使待测电阻与其他元件断开，并且不能用双手同时接触两表笔金属部分C．为使测量准确，应使表针指在中值电阻附近，否则应换档D．每次更换量程都要将两表笔短接，进行调零E．注意两表笔正、负极性不要接错F．使用完毕，应将选择开关置于空档OFF，或交流电压最高档14．如图7所示，用伏安法测电阻R0的值时，M、N接在恒压电源上，当S接a时电压表示数10V，电流表示数0.2A；当S接b时，电压表示数12V，电流表示数0.15A。为了较准确地测定R0的值，S应接在____点，R0的真实值为____Ω。15．为测量Rx的值，将它与阻值R0＝20Ω的定值电阻串联后接入电压恒定的电路，如图8所示，现用一只电压表（不理想）分别去测R0和Rx两端的电压，其读数分别为8V和6V，则Rx=______Ω．A、B两端的电压上______14V。（填‘大于”、“等于”或“小于”） 三、计算题 16．实验室里有内阻为1kΩ的电压表及内阻为50Ω的电流表各一只，要用它们来测量一只阻值在500Ω左右的电阻，问：（1）为减小误差，应采用何种连接？（2）已知实验数据如下：实验中电压表的示数为10． 0V，电流表示数为20．0mA，计算待测电阻的准确值。          答案 一、选择题 1、A   2、B   3、BC   4、D   5、A    6、B   7、B   8、B二、填空题 9、ADEF    10、2. 3Ω    11、450    12、4×103，500，500，×10    13、ABCDF14、6，70 15、15，＞三、计算题 16、（1）电流表内接（2）450Ω
