    高中物理人教版 (新课标)选修311 简单的逻辑电路学案

    展开

    这是一份高中物理人教版 (新课标)选修311 简单的逻辑电路学案,共2页。学案主要包含了新课预习等内容,欢迎下载使用。
    一、

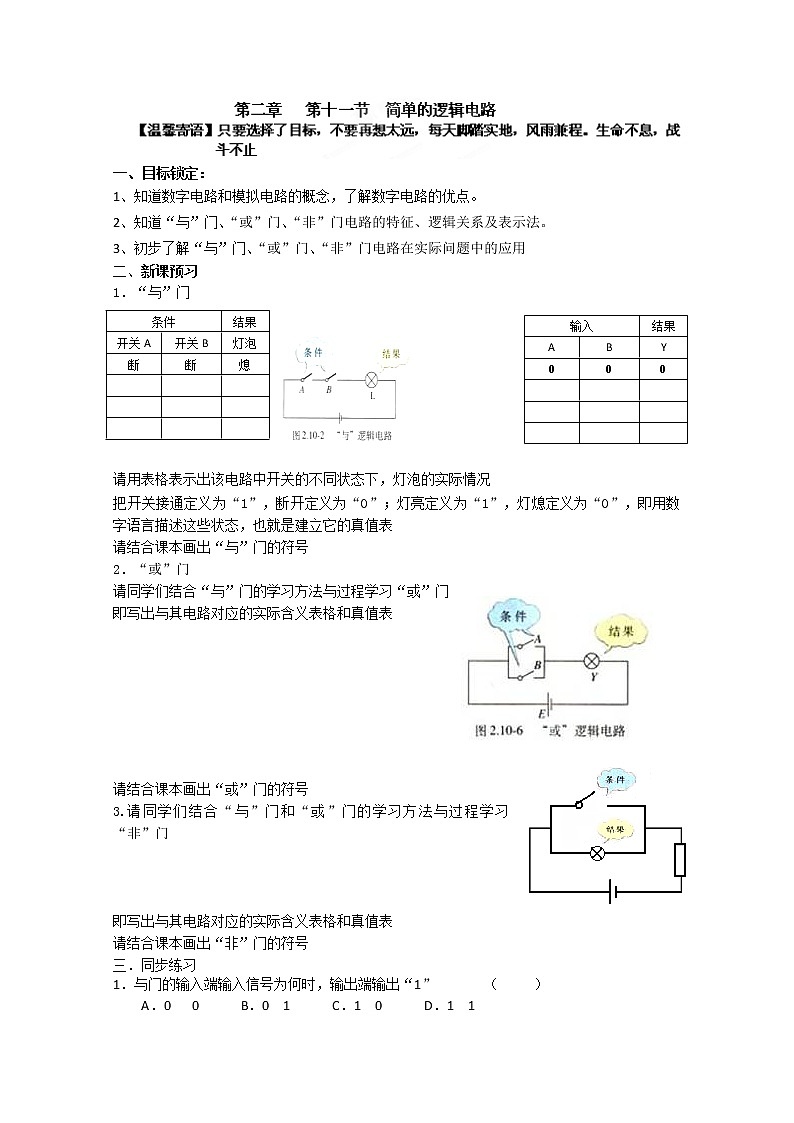

    目标锁定:1知道数字电路和模拟电路的概念,了解数字电路的优点。2、知道门、门、门电路的特征、逻辑关系及表示法。3、初步了解门、门、门电路在实际问题中的应用  二、新课预习1. 条件结果开关A开关B灯泡          输入结果ABY000                                                         请用表格表示出该电路中开关的不同状态下,灯泡的实际情况把开关接通定义为1,断开定义为0;灯亮定义为1,灯熄定义为0,即用数字语言描述这些状态,也就是建立它的真值表请结合课本画出门的符号                             2.请同学们结合门的学习方法与过程学习即写出与其电路对应的实际含义表格和真值表      请结合课本画出门的符号   请同学们结合门和门的学习方法与过程学习   即写出与其电路对应的实际含义表格和真值表请结合课本画出门的符号 三.同步练习1.与门的输入端输入信号为何时,输出端输出1            A0   0      B0  1      C1  0      D1  12.联合国安理会每个常任理事国都拥有否决权,假设设计一个表决器,常任理事国投反对票时输入0,投赞成票时或弃权时输入1,提案通过为1,通不过为0,则这个表决器应具有哪种逻辑关系                   A.与门      B.或门    C.非门      D.与非门    3.写出图1中各门电路的输出结果(输入信号如图所示)。      4、如图所示,试判断这是一个什么逻辑门电路。A、B、C闭合时记“1”,断开时记“0”,Y灯亮时记“1”,不两记“0”。试完成下面真值表。输入输出ABCY000 001 010 011 100 101 110 111  5.走廊里有一盏电灯,在走廊两端各有一个开关,我们希望不论哪一个开关接通都能使电灯点亮,那么设计的电路为 A门电路  B门电路C门电路  D.上述答案都有可能6.在上题中,若用0表示关灯,1表示开灯,灯亮为1,灯灭为0,则下列逻辑式正确的是  A0+1=0    B1+1=1    C0+0=0            D1+0=0
