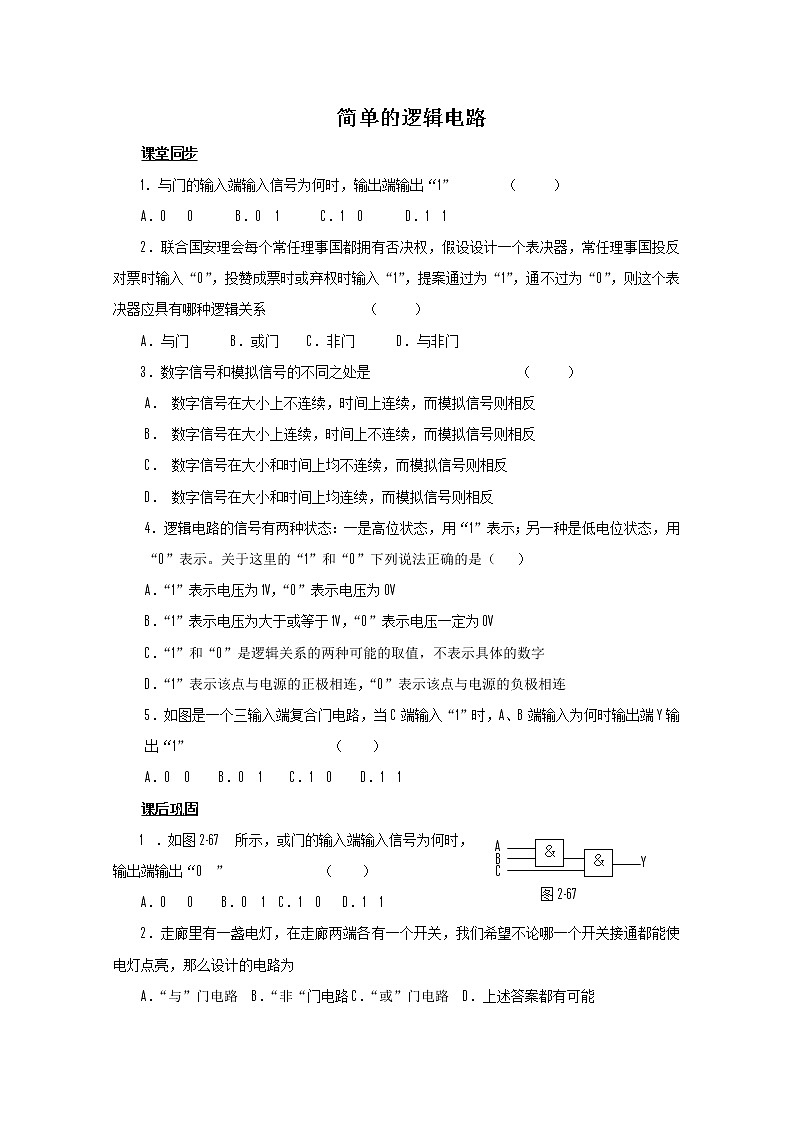

简单的逻辑电路课堂同步1．与门的输入端输入信号为何时，输出端输出“1”       （     ）A．0   0      B．0  1      C．1  0      D．1  12．联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成票时或弃权时输入“1”，提案通过为“1”，通不过为“0”，则这个表决器应具有哪种逻辑关系              （     ）A．与门      B．或门    C．非门      D．与非门3．数字信号和模拟信号的不同之处是                     （     ）A．       数字信号在大小上不连续，时间上连续，而模拟信号则相反B．       数字信号在大小上连续，时间上不连续，而模拟信号则相反C．       数字信号在大小和时间上均不连续，而模拟信号则相反D．       数字信号在大小和时间上均连续，而模拟信号则相反4．逻辑电路的信号有两种状态：一是高位状态，用“1”表示；另一种是低电位状态，用“0”表示。关于这里的“1”和“0”下列说法正确的是（   ）A．“1”表示电压为1V，“0”表示电压为0VB．“1”表示电压为大于或等于1V，“0”表示电压一定为0VC．“1”和“0”是逻辑关系的两种可能的取值，不表示具体的数字D．“1”表示该点与电源的正极相连，“0”表示该点与电源的负极相连5．如图是一个三输入端复合门电路，当C端输入“1”时，A、B端输入为何时输出端Y输出“1”                    （    ）A．0  0    B．0  1    C．1  0    D．1  1课后巩固1．如图2-67所示，或门的输入端输入信号为何时，输出端输出“0”             （    ）A．0   0    B．0  1  C．1  0   D．1  12．走廊里有一盏电灯，在走廊两端各有一个开关，我们希望不论哪一个开关接通都能使电灯点亮，那么设计的电路为 A．“与”门电路  B．“非“门电路C．“或”门电路  D．上述答案都有可能3．在上题中，若用0表示关灯，1表示开灯，灯亮为1，灯灭为0，则下列逻辑式正确的是  A．0+1=0    B．1+1=1    C．0+0=0            D．1+0=04．如图2-68是一个三输入端复合门电路，当输入为1 0 1时，输出为          （填“0”或“1”）。5．与非门可以改装成一个非门，方法为只用一个输入端如A端，而另一个输入端B端输入稳定信号，则为把与非门改装成非门，B端应始终输入           （填“0”或“1”）提速训练输入输出ABZ00001110X111如图2-69为逻辑电路图及其真值表，此逻辑电路为            门电路，在真值表中X处的逻辑值为         。       高考链接输入输出ABY            如图2-69所示为两个非门和一个或门组成的复合门电路，请在下表中填写该门电路的真值表。            参考答案课堂同步:1.D  2.A  3.C  4.C  5.D输入输出ABY001011101110 课后巩固:1.A  2.C  3.B、C  4.1  5.1      提速训练:1.1高考链接:
