高中物理人教版 (新课标)选修3选修3-1第二章 恒定电流11 简单的逻辑电路集体备课ppt课件

这是一份高中物理人教版 (新课标)选修3选修3-1第二章 恒定电流11 简单的逻辑电路集体备课ppt课件，共20页。PPT课件主要包含了1“与”逻辑关系，真值表，波形图，“或”门，“非”门，1“非”逻辑关系，逻辑关系，实验操作举例，路灯自控开关等内容，欢迎下载使用。

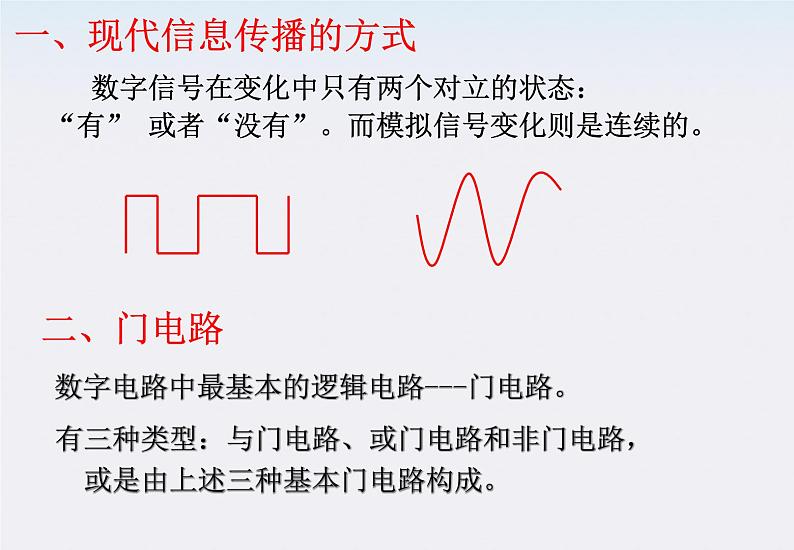

一、现代信息传播的方式
数字信号在变化中只有两个对立的状态： “有” 或者“没有”。而模拟信号变化则是连续的。
数字电路中最基本的逻辑电路---门电路。
有三种类型：与门电路、或门电路和非门电路， 或是由上述三种基本门电路构成。

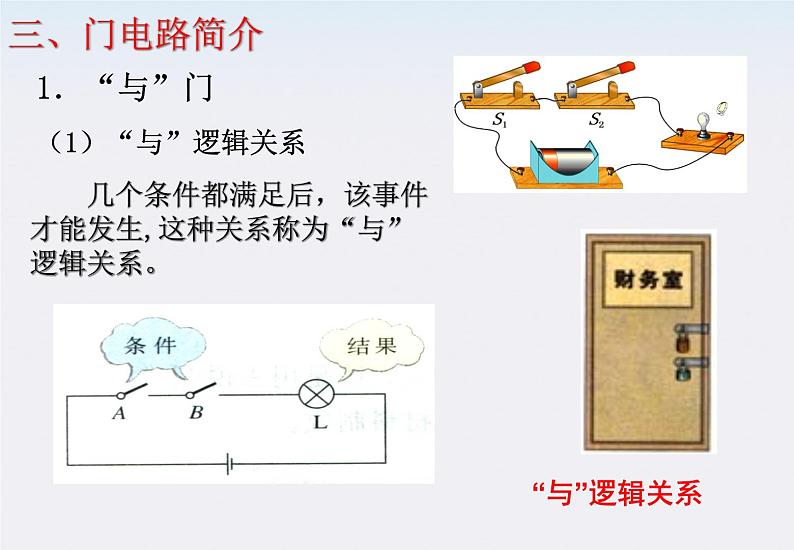

　　几个条件都满足后，该事件才能发生,这种关系称为“与”逻辑关系。

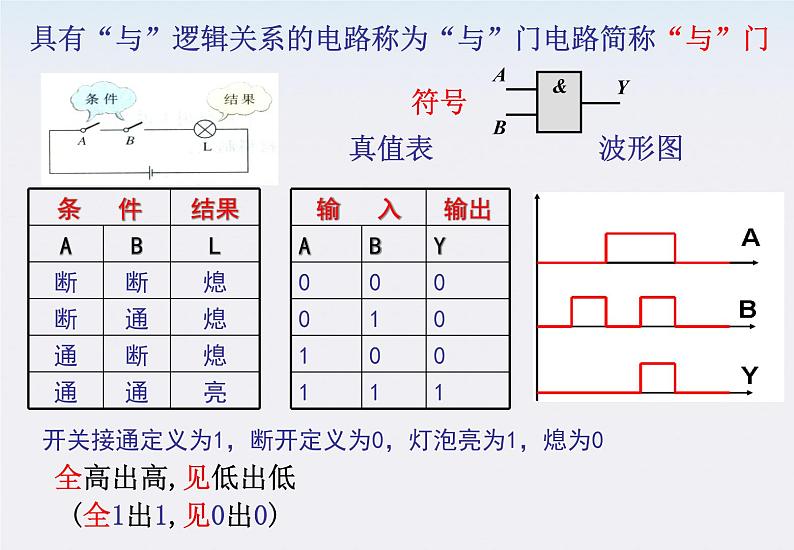

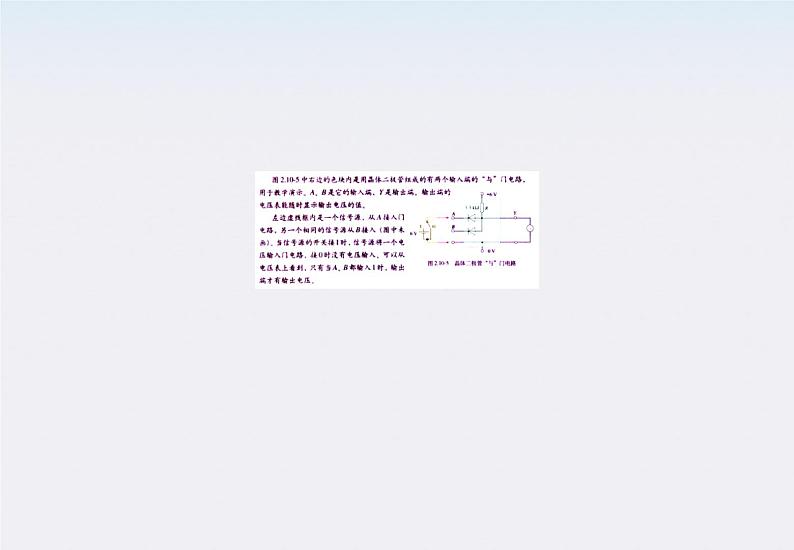

具有“与”逻辑关系的电路称为“与”门电路简称“与”门
开关接通定义为1，断开定义为0，灯泡亮为1，熄为0
全高出高,见低出低(全1出1,见0出0)

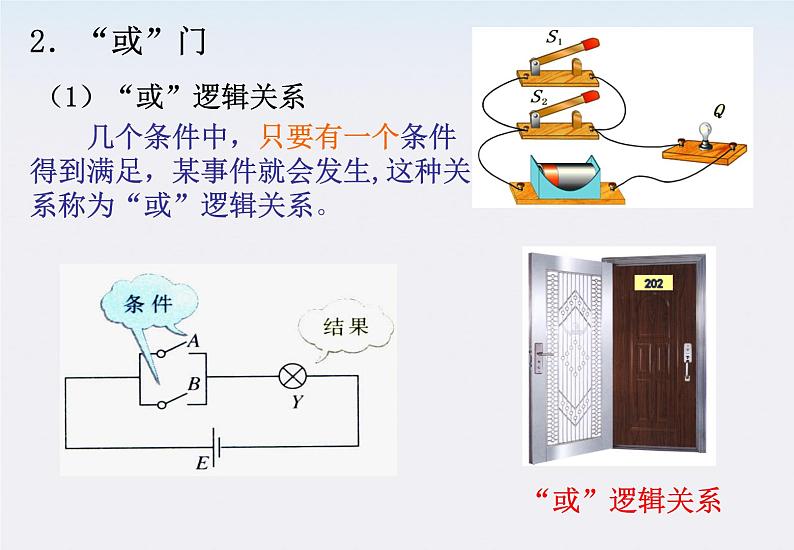

（1）“或”逻辑关系
　　几个条件中，只要有一个条件得到满足，某事件就会发生,这种关系称为“或”逻辑关系。

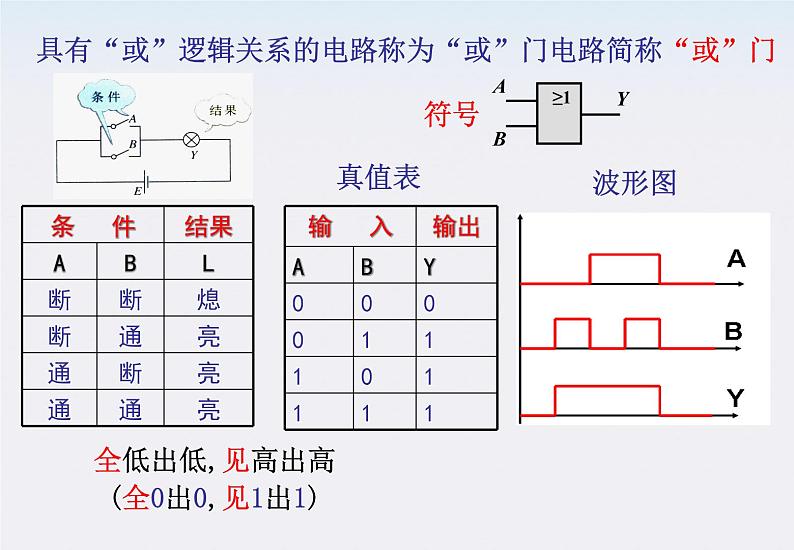

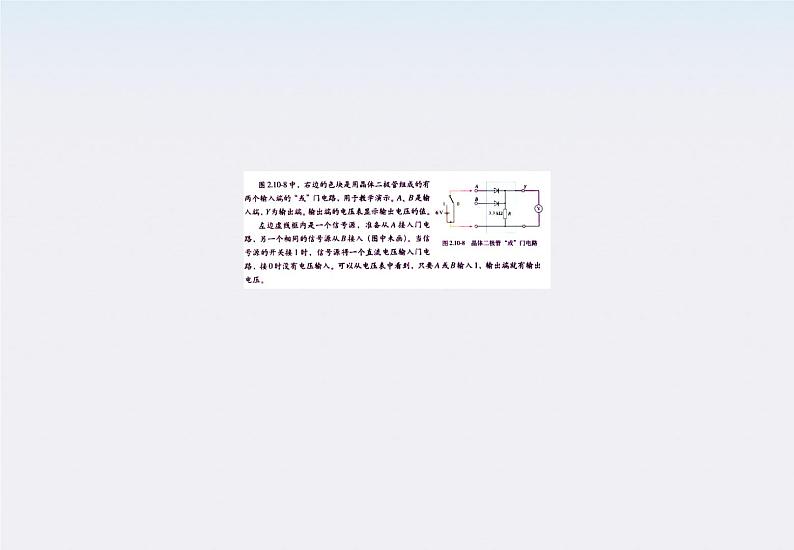

具有“或”逻辑关系的电路称为“或”门电路简称“或”门
全低出低,见高出高(全0出0,见1出1)
　　输出状态和输入状态呈相反的逻辑关系,这种关系称为“非”逻辑关系。
具有“非”逻辑关系的电路称为“非”门电路,简称“非”门
见高出低,见低出高(见1出0,见0出1)
与门 或门 非门
【例题3】图是一个火警报警装置的逻辑电路图。Rt是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压电阻。 (1) 要做到低温时电铃不响，火警时产生高温，电铃响起。在图中虚线处应接入怎样的元件? (2) 为什么温度高时电铃会被接通？ (3) 为了提高该电路的灵敏度，即报警温度调得稍低些，R的值应大一些还是小一些?
