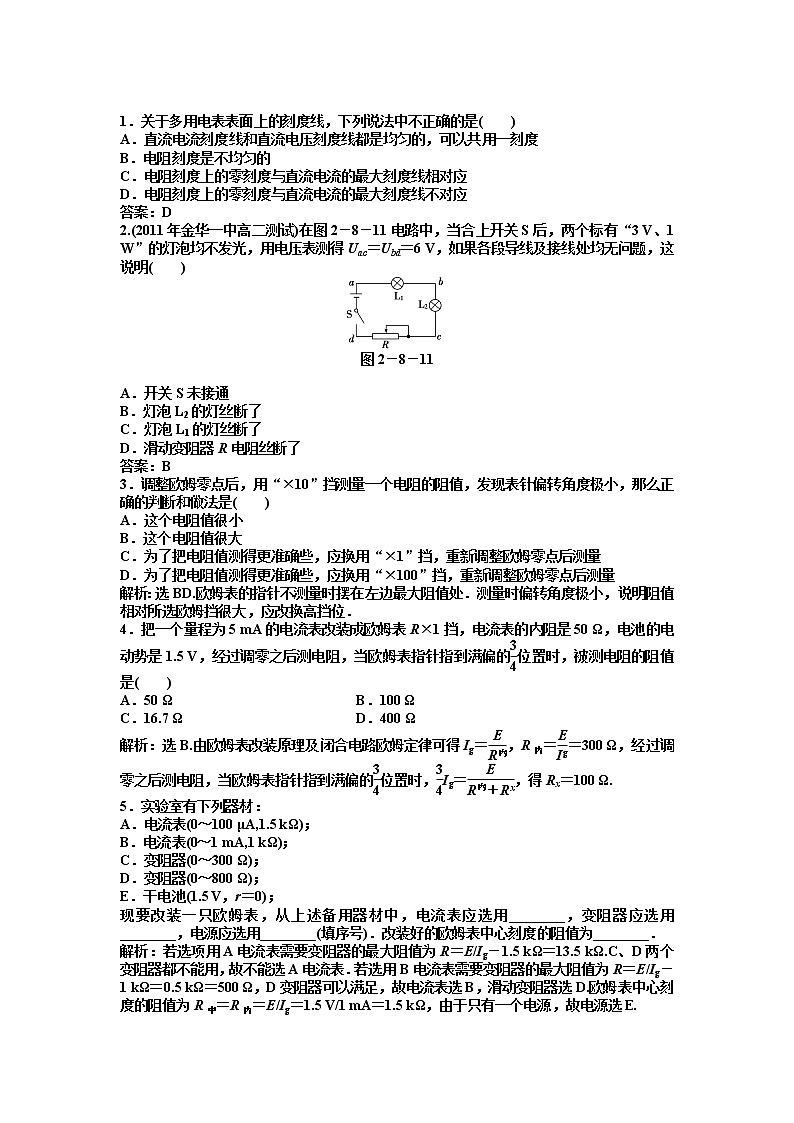

2021学年10 实验：测定电池的电动势和内阻课后练习题

这是一份2021学年10 实验：测定电池的电动势和内阻课后练习题，共5页。试卷主要包含了实验室有下列器材等内容，欢迎下载使用。
A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度
B．电阻刻度是不均匀的
C．电阻刻度上的零刻度与直流电流的最大刻度线相对应
D．电阻刻度上的零刻度与直流电流的最大刻度线不对应
答案：D
2.(2011年金华一中高二测试)在图2－8－11电路中，当合上开关S后，两个标有“3 V、1 W”的灯泡均不发光，用电压表测得Uac＝Ubd＝6 V，如果各段导线及接线处均无问题，这说明( )
图2－8－11
A．开关S未接通
B．灯泡L2的灯丝断了
C．灯泡L1的灯丝断了
D．滑动变阻器R电阻丝断了
答案：B
3．调整欧姆零点后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是( )
A．这个电阻值很小
B．这个电阻值很大
C．为了把电阻值测得更准确些，应换用“×1”挡，重新调整欧姆零点后测量
D．为了把电阻值测得更准确些，应换用“×100”挡，重新调整欧姆零点后测量
解析：选BD.欧姆表的指针不测量时摆在左边最大阻值处．测量时偏转角度极小，说明阻值相对所选欧姆挡很大，应改换高挡位．
4．把一个量程为5 mA的电流表改装成欧姆表R×1挡，电流表的内阻是50 Ω，电池的电动势是1.5 V，经过调零之后测电阻，当欧姆表指针指到满偏的eq \f(3,4)位置时，被测电阻的阻值是( )
A．50 Ω B．100 Ω
C．16.7 Ω D．400 Ω
解析：选B.由欧姆表改装原理及闭合电路欧姆定律可得Ig＝eq \f(E,R内)，R内＝eq \f(E,Ig)＝300 Ω，经过调零之后测电阻，当欧姆表指针指到满偏的eq \f(3,4)位置时，eq \f(3,4)Ig＝eq \f(E,R内＋Rx)，得Rx＝100 Ω.
5．实验室有下列器材：
A．电流表(0～100 μA,1.5 kΩ)；
B．电流表(0～1 mA,1 kΩ)；
C．变阻器(0～300 Ω)；
D．变阻器(0～800 Ω)；
E．干电池(1.5 V，r＝0)；
现要改装一只欧姆表，从上述备用器材中，电流表应选用________，变阻器应选用________，电源应选用________(填序号)．改装好的欧姆表中心刻度的阻值为________．
解析：若选项用A电流表需要变阻器的最大阻值为R＝E/Ig－1.5 kΩ＝13.5 kΩ.C、D两个变阻器都不能用，故不能选A电流表．若选用B电流表需要变阻器的最大阻值为R＝E/Ig－1 kΩ＝0.5 kΩ＝500 Ω，D变阻器可以满足，故电流表选B，滑动变阻器选D.欧姆表中心刻度的阻值为R中＝R内＝E/Ig＝1.5 V/1 mA＝1.5 kΩ，由于只有一个电源，故电源选E.

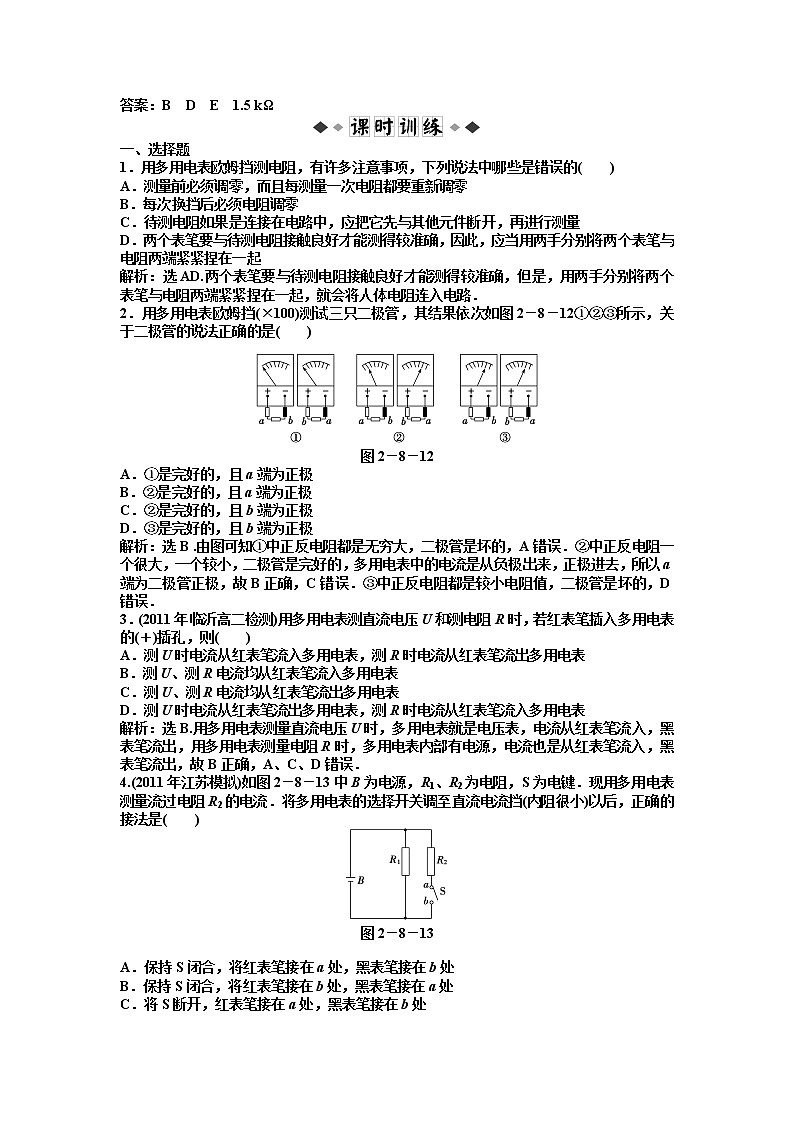

答案：B D E 1.5 kΩ
一、选择题
1．用多用电表欧姆挡测电阻，有许多注意事项，下列说法中哪些是错误的( )
A．测量前必须调零，而且每测量一次电阻都要重新调零
B．每次换挡后必须电阻调零
C．待测电阻如果是连接在电路中，应把它先与其他元件断开，再进行测量
D．两个表笔要与待测电阻接触良好才能测得较准确，因此，应当用两手分别将两个表笔与电阻两端紧紧捏在一起
解析：选AD.两个表笔要与待测电阻接触良好才能测得较准确，但是，用两手分别将两个表笔与电阻两端紧紧捏在一起，就会将人体电阻连入电路．
2．用多用电表欧姆挡(×100)测试三只二极管，其结果依次如图2－8－12①②③所示，关于二极管的说法正确的是( )
图2－8－12
A．①是完好的，且a端为正极
B．②是完好的，且a端为正极
C．②是完好的，且b端为正极
D．③是完好的，且b端为正极
解析：选B .由图可知①中正反电阻都是无穷大，二极管是坏的，A错误．②中正反电阻一个很大，一个较小，二极管是完好的，多用电表中的电流是从负极出来，正极进去，所以a端为二极管正极，故B正确，C错误．③中正反电阻都是较小电阻值，二极管是坏的，D错误．
3．(2011年临沂高二检测)用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的(＋)插孔，则( )
A．测U时电流从红表笔流入多用电表，测R时电流从红表笔流出多用电表
B．测U、测R电流均从红表笔流入多用电表
C．测U、测R电流均从红表笔流出多用电表
D．测U时电流从红表笔流出多用电表，测R时电流从红表笔流入多用电表
解析：选B.用多用电表测量直流电压U时，多用电表就是电压表，电流从红表笔流入，黑表笔流出，用多用电表测量电阻R时，多用电表内部有电源，电流也是从红表笔流入，黑表笔流出，故B正确，A、C、D错误．
4.(2011年江苏模拟)如图2－8－13中B为电源，R1、R2为电阻，S为电键．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是( )
图2－8－13
A．保持S闭合，将红表笔接在a处，黑表笔接在b处
B．保持S闭合，将红表笔接在b处，黑表笔接在a处
C．将S断开，红表笔接在a处，黑表笔接在b处
D．将S断开，红表笔接在b处，黑表笔接在a处
答案：C
5.如图2－8－14所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数．在下列选项中，符合操作规程的是( )
图2－8－14
A．直流10 V挡 B．直流0.5 A挡
C．直流2.5 V挡 D．欧姆挡
解析：选A。因为被检测的电路为含电源电路，所以选用欧姆挡一定不可．由于电路中电源电动势为6 V，所以选用直流2.5 V挡也不安全．估测电路中电流，最大值可能为Im＝eq \f(E,R2)＝eq \f(6,5) A＝1.2 A，所以选用直流0.5 A挡也不对，只有选用直流10 V挡．
答案：A
6.如图2－8－15为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻rg＝100 Ω，调零电阻最大阻值R＝50 kΩ，串联的固定电阻R0＝50 Ω，电池电动势E＝1.5 V，用它测量电阻Rx，能较准确测量的阻值范围是( )
图2－8－15
A．30 kΩ～80 kΩ
B．3 kΩ～8 kΩ
C．300 kΩ～800 kΩ
D．3 000 kΩ～8 000 kΩ
解析：选B.当红、黑表笔短接调零时Ig＝eq \f(E,R＋Rg＋R0)，
R＋Rg＋R0＝eq \f(E,Ig)＝eq \f(1.5,300×10－6) Ω＝5000 Ω.
使用欧姆表读数时在中值电阻5 kΩ左右读数最为准确，所以能准确测量的阻值范围为3 kΩ～8 kΩ.
7．(2011年鲁东南三市四县模拟)一只多用电表有4个欧姆挡，分别为×1、×10、×100、×1 k，欧姆挡表盘的中间刻度值为“15”．现用它来测量一未知电阻的阻值，先将选择开关置于“×100”挡处，接着将红表笔和黑表笔接触，发现表针指在“0”处，然后进行测量，结果发现表针指在欧姆挡刻度值为“200”的刻度线附近，为了使测量结果更准确，必须换挡并重新测量，下列说法正确的是( )
A．必须将选择开关改为置于“×10”挡处
B．必须将选择开关改为置于“×1”挡处
C．换挡之后必须重新调零才能进行测量
D．换挡之后不必重新调零就能进行测量
解析：选C.选用“×100”挡指针指在“200”处，读数约为20000 Ω，说明选用的量程偏小，应选用“×1 k”挡，重新调零后进行测量，故只有C选项正确．
8．(2011年福建师大附中高二检测)如图2－8－16所示，为万用表欧姆挡的内部电路，a、b为表笔插孔，下列说法中正确的是( )
图2－8－16
A．a孔插红表笔
B．表盘刻度是均匀的
C．用×100 Ω挡测量时，若指针指在0 Ω附近，则应换用×1 kΩ挡
D．测量“220 V 100 W”的泡的电阻，会发现测量的电阻比484 Ω小得多
解析：选AD.红表笔应接内部电池负极，A正确；欧姆表刻度不均匀，B错误；若用×100 挡测量时，指针指在0 Ω附近，说明所选挡位太大，应换用×10挡，C错误；测灯泡电阻时是在不通电情况下测量的，其测量值应比由P＝eq \f(U2,R)算出的阻值小得多，D正确．
9．(2011年海南三亚统考)一个多用电表的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度．这时测量出的电阻值R测与所测电阻的真实值R真相比较，下列说法中正确的是( )
A．R测＝R真 B．R测>R真
C．R测
