2021学年7 闭合电路欧姆定律同步训练题

这是一份2021学年7 闭合电路欧姆定律同步训练题，共11页。

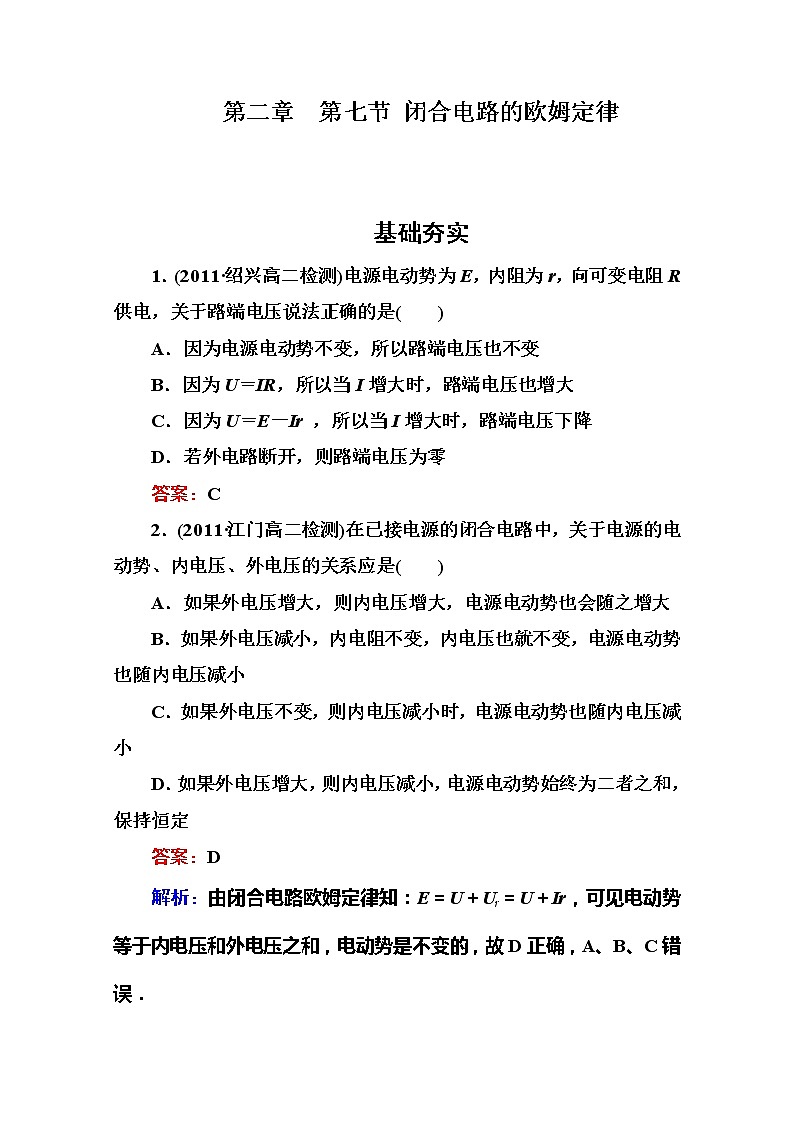

基础夯实
1．(2011·绍兴高二检测)电源电动势为E，内阻为r，向可变电阻R供电，关于路端电压说法正确的是( )
A．因为电源电动势不变，所以路端电压也不变
B．因为U＝IR，所以当I增大时，路端电压也增大
C．因为U＝E－Ir ，所以当I增大时，路端电压下降
D．若外电路断开，则路端电压为零
答案：C
2．(2011·江门高二检测)在已接电源的闭合电路中，关于电源的电动势、内电压、外电压的关系应是( )
A．如果外电压增大，则内电压增大，电源电动势也会随之增大
B．如果外电压减小，内电阻不变，内电压也就不变，电源电动势也随内电压减小
C．如果外电压不变，则内电压减小时，电源电动势也随内电压减小
D．如果外电压增大，则内电压减小，电源电动势始终为二者之和，保持恒定
答案：D
解析：由闭合电路欧姆定律知：E＝U＋Ur＝U＋Ir，可见电动势等于内电压和外电压之和，电动势是不变的，故D正确，A、B、C错误．

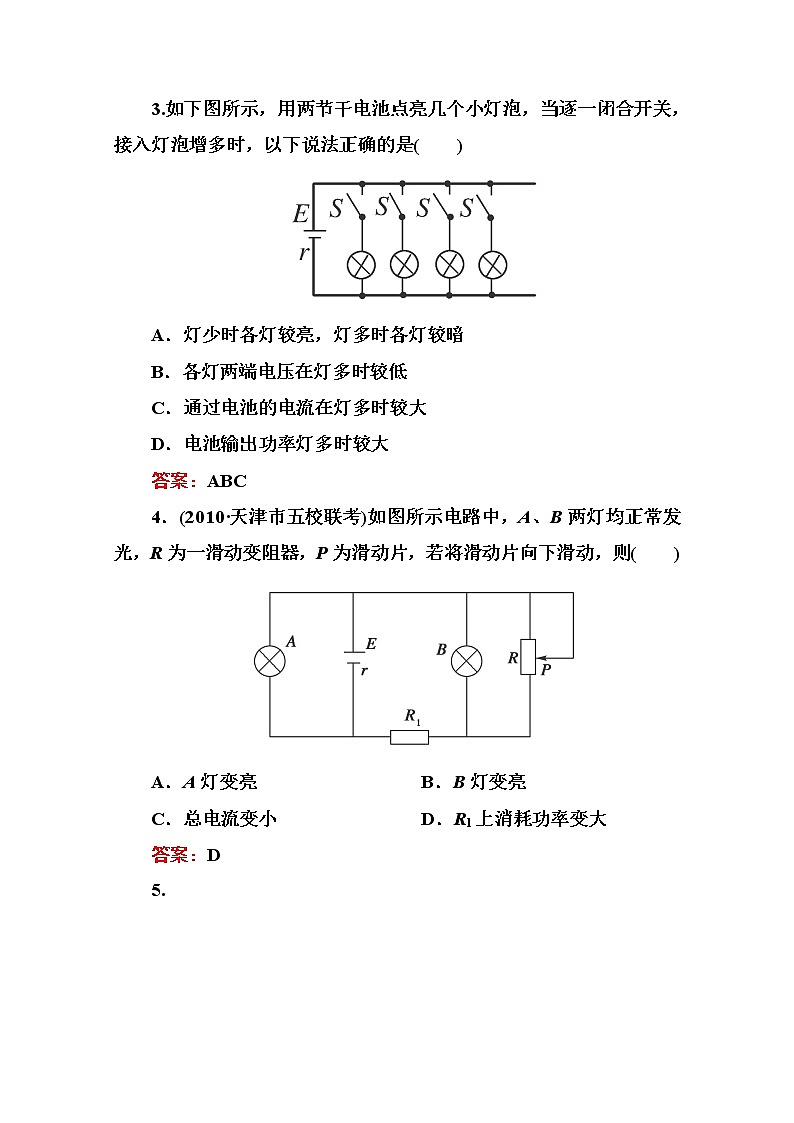

3.如下图所示，用两节干电池点亮几个小灯泡，当逐一闭合开关，接入灯泡增多时，以下说法正确的是( )
A．灯少时各灯较亮，灯多时各灯较暗
B．各灯两端电压在灯多时较低
C．通过电池的电流在灯多时较大
D．电池输出功率灯多时较大
答案：ABC
4．(2010·天津市五校联考)如图所示电路中，A、B两灯均正常发光，R为一滑动变阻器，P为滑动片，若将滑动片向下滑动，则( )
A．A灯变亮 B．B灯变亮
C．总电流变小 D．R1上消耗功率变大
答案：D
5.
一学生设计了一个分压电路，并用来做电解实验，如图，假设在实验过程中，电解液的导电性保持不变，那么当滑动触头P从a向b滑动过程中，电解池中的化学反应速度( )
A．逐渐变慢 B．不变
C．逐渐变快 D．无法判断
答案：C
解析：在电解池中化学反应速度的快慢取决于电解池中电流的大小，电流越大，反应越快；反之，电流越小反应越慢．
在该分压电路中，当滑动触头从a端向b端滑动时，电解池两端的电压逐渐变大，因电解液的导电性不变，所以通过电解池的电流强度变大．因在电解池中，正负离子既是反应物，又是电荷的载体，所以电流强度变大，则说明离子的移动变快，化学反应的速度逐渐变快，所以应选C.
6.
(2011·潍坊质检)竖直放置的一对平行金属板的左极板上用绝缘线悬挂了一个带正电的小球，将平行金属板按图所示的电路图连接，绝缘线与左极板的夹角为θ，当滑动变阻器R的滑片在a位置时，电流表的读数为I1，夹角为θ1；当滑片在b位置时，电流表的读数为I2，夹角为θ2，则( )
A．θ1I2
C．θ1＝θ2，I1＝I2 D．θ1
