人教版 (新课标)选修37 闭合电路欧姆定律同步训练题

这是一份人教版 (新课标)选修37 闭合电路欧姆定律同步训练题，共2页。

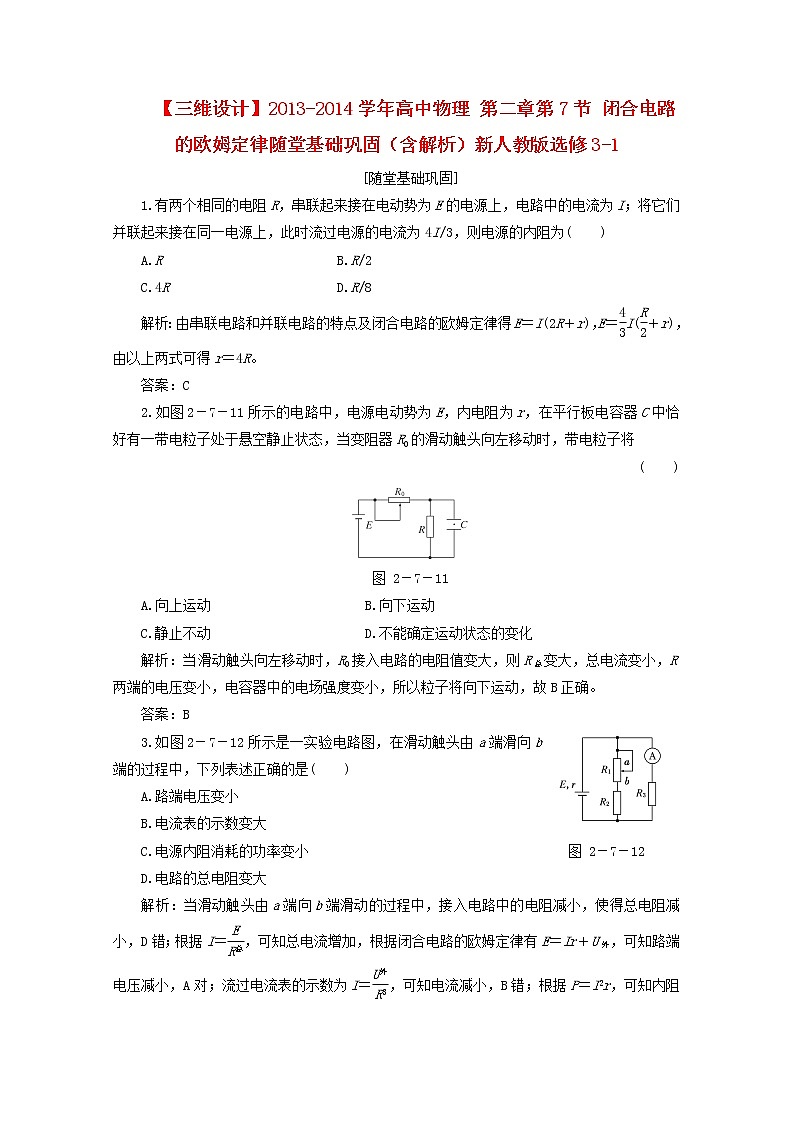

【三维设计】2013-2014学年高中物理 第二章第7节 闭合电路的欧姆定律随堂基础巩固（含解析）新人教版选修3-1 [随堂基础巩固]1.有两个相同的电阻R，串联起来接在电动势为E的电源上，电路中的电流为I；将它们并联起来接在同一电源上，此时流过电源的电流为4I/3，则电源的内阻为(　　)A.R　　　　　　　　　  B.R/2C.4R        D.R/8解析：由串联电路和并联电路的特点及闭合电路的欧姆定律得E＝I(2R＋r)，E＝I(＋r)，由以上两式可得r＝4R。答案：C2.如图2－7－11所示的电路中，电源电动势为E，内电阻为r，在平行板电容器C中恰好有一带电粒子处于悬空静止状态，当变阻器R0的滑动触头向左移动时，带电粒子将(　　)图 2－7－11A.向上运动       B.向下运动C.静止不动       D.不能确定运动状态的变化解析：当滑动触头向左移动时，R0接入电路的电阻值变大，则R总变大，总电流变小，R两端的电压变小，电容器中的电场强度变小，所以粒子将向下运动，故B正确。答案：B3.如图2－7－12所示是一实验电路图，在滑动触头由a端滑向b端的过程中，下列表述正确的是(　　)A.路端电压变小B.电流表的示数变大C.电源内阻消耗的功率变小          图 2－7－12D.电路的总电阻变大解析：当滑动触头由a端向b端滑动的过程中，接入电路中的电阻减小，使得总电阻减小，D错；根据I＝，可知总电流增加，根据闭合电路的欧姆定律有E＝Ir＋U外，可知路端电压减小，A对；流过电流表的示数为I＝，可知电流减小，B错；根据P＝I2r，可知内阻消耗的功率增大，C错。答案：A4.如图2－7－13所示，R为电阻箱，V为理想电压表。当电阻箱读数为R1＝2 Ω时，电压表读数为U1＝4 V；当电阻箱读数为R2＝5 Ω时，电压表读数为U2＝5 V。求：图 2－7－13 (1)电源的电动势E和内阻r；(2)当电阻箱R读数为多少时，电源的输出功率最大？最大值Pm为多少？解析：(1)由闭合电路欧姆定律E＝U1＋r①E＝U2＋r②联立①②并代入数据解得E＝6 V，r＝1 Ω。(2)由电功率表达式P＝R③将③式变形为P＝④当④式知，当R＝r＝1 Ω时P有最大值Pm＝＝9 W。答案：(1)6 V　1 Ω　(2)1 Ω　9 W
