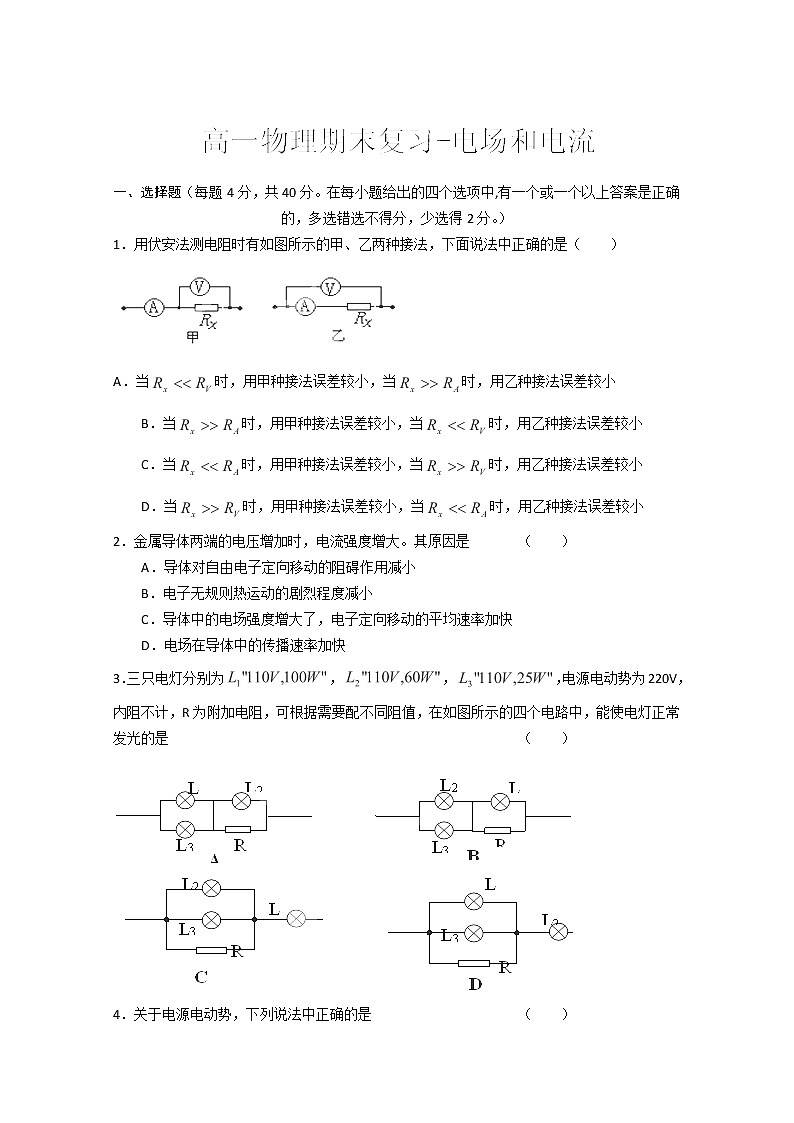

人教版 (新课标)选修31 电源和电流习题

一、选择题（每题4分，共40分。在每小题给出的四个选项中,有一个或一个以上答案是正确的，多选错选不得分，少选得2分。）

1．用伏安法测电阻时有如图所示的甲、乙两种接法，下面说法中正确的是（    ）

A．当时，用甲种接法误差较小，当时，用乙种接法误差较小

 B．当时，用甲种接法误差较小，当时，用乙种接法误差较小

 C．当时，用甲种接法误差较小，当时，用乙种接法误差较小

 D．当时，用甲种接法误差较小，当时，用乙种接法误差较小

2．金属导体两端的电压增加时，电流强度增大。其原因是 （    ）

 A．导体对自由电子定向移动的阻碍作用减小

 B．电子无规则热运动的剧烈程度减小

 C．导体中的电场强度增大了，电子定向移动的平均速率加快

 D．电场在导体中的传播速率加快

3．三只电灯分别为，，，电源电动势为220V，内阻不计，R为附加电阻，可根据需要配不同阻值，在如图所示的四个电路中，能使电灯正常发光的是                                          （    ）

4．关于电源电动势，下列说法中正确的是  （    ）

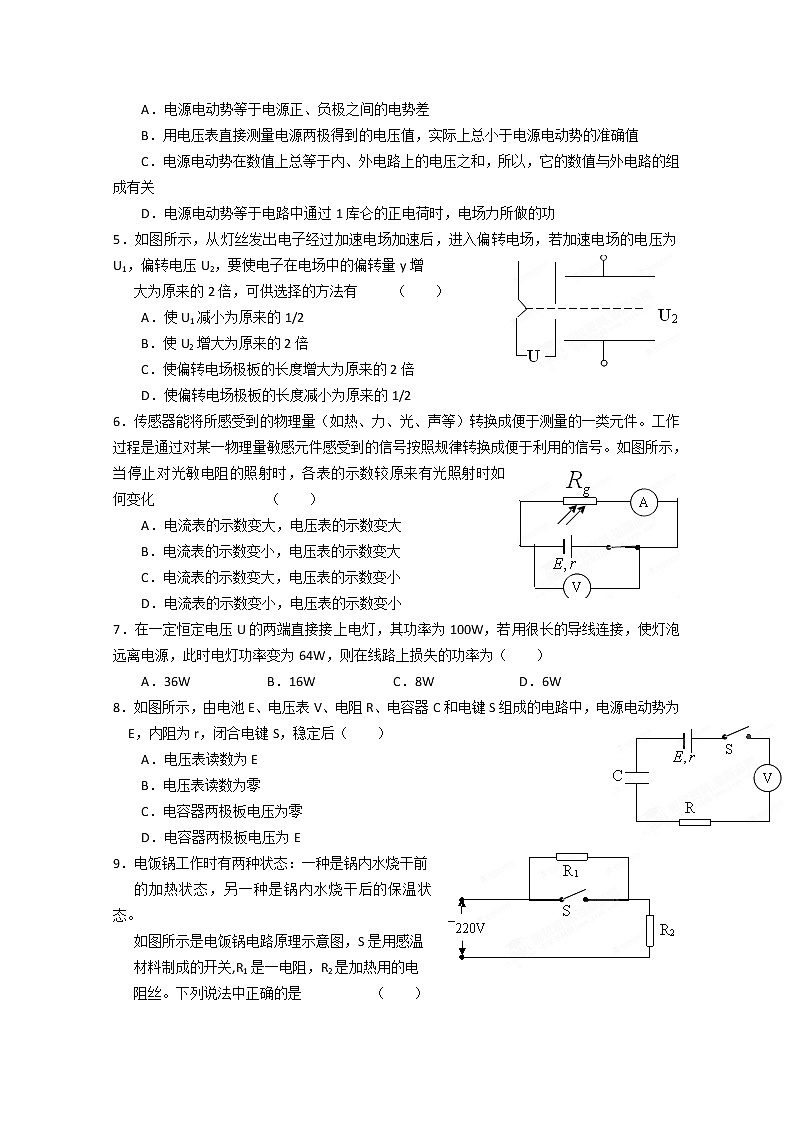

 A．电源电动势等于电源正、负极之间的电势差

 B．用电压表直接测量电源两极得到的电压值，实际上总小于电源电动势的准确值

 C．电源电动势在数值上总等于内、外电路上的电压之和，所以，它的数值与外电路的组成有关

 D．电源电动势等于电路中通过1库仑的正电荷时，电场力所做的功

5．如图所示，从灯丝发出电子经过加速电场加速后，进入偏转电场，若加速电场的电压为U1，偏转电压U2，要使电子在电场中的偏转量y增

   大为原来的2倍，可供选择的方法有     （    ）

 A．使U1减小为原来的1/2

 B．使U2增大为原来的2倍

 C．使偏转电场极板的长度增大为原来的2倍

 D．使偏转电场极板的长度减小为原来的1/2

6．传感器能将所感受到的物理量（如热、力、光、声等）转换成便于测量的一类元件。工作过程是通过对某一物理量敏感元件感受到的信号按照规律转换成便于利用的信号。如图所示，当停止对光敏电阻的照射时，各表的示数较原来有光照射时如何变化                （    ）

 A．电流表的示数变大，电压表的示数变大

 B．电流表的示数变小，电压表的示数变大

 C．电流表的示数变大，电压表的示数变小

 D．电流表的示数变小，电压表的示数变小

7．在一定恒定电压U的两端直接接上电灯，其功率为100W，若用很长的导线连接，使灯泡远离电源，此时电灯功率变为64W，则在线路上损失的功率为（    ）

 A．36W        B．16W       C．8W           D．6W

8．如图所示，由电池E、电压表V、电阻R、电容器C和电键S组成的电路中，电源电动势为E，内阻为r，闭合电键S，稳定后（    ）

 A．电压表读数为E

 B．电压表读数为零

 C．电容器两极板电压为零

 D．电容器两极板电压为E

9．电饭锅工作时有两种状态：一种是锅内水烧干前

   的加热状态，另一种是锅内水烧干后的保温状态。

   如图所示是电饭锅电路原理示意图，S是用感温

   材料制成的开关,R1是一电阻，R2是加热用的电

   阻丝。下列说法中正确的是          （    ）

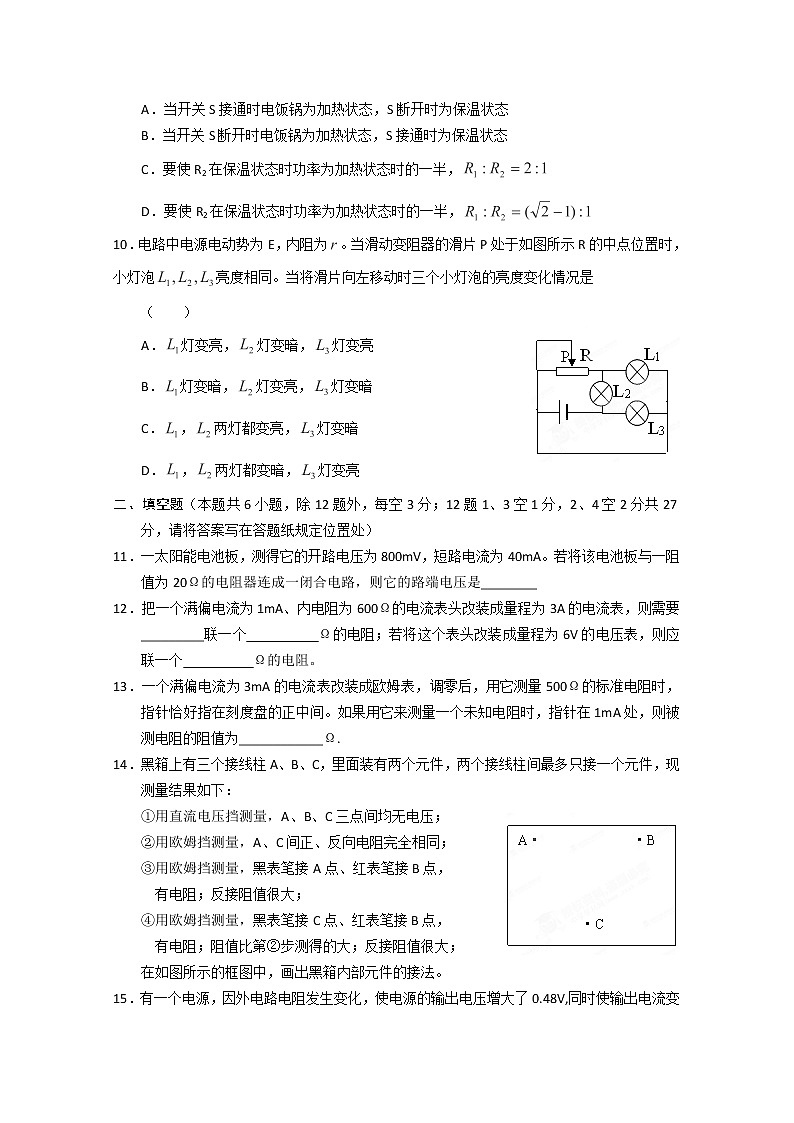

 A．当开关S接通时电饭锅为加热状态，S断开时为保温状态

 B．当开关S断开时电饭锅为加热状态，S接通时为保温状态

 C．要使R2在保温状态时功率为加热状态时的一半，

 D．要使R2在保温状态时功率为加热状态时的一半，

10．电路中电源电动势为E，内阻为。当滑动变阻器的滑片P处于如图所示R的中点位置时，小灯泡亮度相同。当将滑片向左移动时三个小灯泡的亮度变化情况是                                                        （    ）

 A．灯变亮，灯变暗，灯变亮

 B．灯变暗，灯变亮，灯变暗

 C．，两灯都变亮，灯变暗

 D．，两灯都变暗，灯变亮

二、填空题（本题共6小题，除12题外，每空3分；12题1、3空1分，2、4空2分共27分，请将答案写在答题纸规定位置处）

11．一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA。若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则它的路端电压是________

12．把一个满偏电流为1mA、内电阻为600Ω的电流表头改装成量程为3A的电流表，则需要_________联一个          Ω的电阻；若将这个表头改装成量程为6V的电压表，则应         联一个          Ω的电阻。

13．一个满偏电流为3mA的电流表改装成欧姆表，调零后，用它测量500Ω的标准电阻时，指针恰好指在刻度盘的正中间。如果用它来测量一个未知电阻时，指针在1mA处，则被测电阻的阻值为____________Ω.

14．黑箱上有三个接线柱A、B、C，里面装有两个元件，两个接线柱间最多只接一个元件，现测量结果如下：

①用直流电压挡测量，A、B、C三点间均无电压；

②用欧姆挡测量，A、C间正、反向电阻完全相同；

③用欧姆挡测量，黑表笔接A点、红表笔接B点，

有电阻；反接阻值很大；

④用欧姆挡测量，黑表笔接C点、红表笔接B点，

有电阻；阻值比第②步测得的大；反接阻值很大；

在如图所示的框图中，画出黑箱内部元件的接法。

15．有一个电源，因外电路电阻发生变化，使电源的输出电压增大了0.48V,同时使输出电流变化了0.4A，则这个电源的内阻为__________Ω.

16．在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图所示，

   （1）从图中读出金属丝的直径为______________。

   （2）用米尺测量金属丝的长度。金属丝的电阻大约为40Ω。在用伏安法测定金属丝的电阻时，除被测的电阻丝外，还有如下的实验器材：直流电源：(3V，0.05Ω)；电流表：(0.6A，1Ω)；电压表V：(3V,6kΩ)；滑动变阻器：(10Ω,2A)；开关一个、导线若干等。根据所给的器材，画出实验电路图

   （3）若根据伏安法测出电阻丝的电阻为＝45Ω，则这种金属材料的电阻率为____________Ω·m。（,保留1位有效数字）

三、计算题（本题共4小题，共33分.解答时应该写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位。请将答案写在答题纸规定范围内）

17．如图所示是利用电动机提升重物的示意图，其中D为直流电动机，P为一个质量为m的重物，他用细绳拴在电动机的轴上，闭合开关S,重物P以速度匀速上升，这时电流表和电压表的示数分别为，重物P匀速上升的速度。已知该装置的机械部分的机械效率为75％，重物的质量为m=45kg（g=10m/s2）。

求：（1）电动机消耗的电功率P电以及绳对重物做功的机械功率P­机（2）电动机线圈电阻多大？

18．电路图如图中甲所示，图乙中图线是电路中的电源的路端电压随电流变化的关系图象，滑动变阻器的最大阻值为10Ω，定值电阻R0＝3Ω。（1）当R为何值时，R0消耗的功率最大，最大值为多少？（2）当R为何值时，电源的输出功率最大，最大值为多少？

19．如图所示，A、B两个带电粒子（不计重力），它们以相同的初速度垂直于场强方向进入电场A质点落在N板中点B质点落在N板的边缘则（1）A、B两质点的质量之比？（2）A、B两质点的动能增量之比？

20．如图所示的电路中，电源电动势为10V,内阻可以忽略， ,当K闭合时，电容器两极板间的带电微粒恰好静止。求：（1）闭合电键K稳定后电容器的带电量（2）断开电键K稳定后电容器的带电量以及带电微粒做何运动，并求出加速度多大？（3）从电键K闭合到电键K断开并稳定这段过程中电源又提供多少电能？（）

电场和电流复习题参考答案

一、选择题

15．1.2Ω
