高中人教版 (新课标)1 电源和电流精练

这是一份高中人教版 (新课标)1 电源和电流精练，共8页。试卷主要包含了单项选择题，多项选择题，简答题等内容，欢迎下载使用。

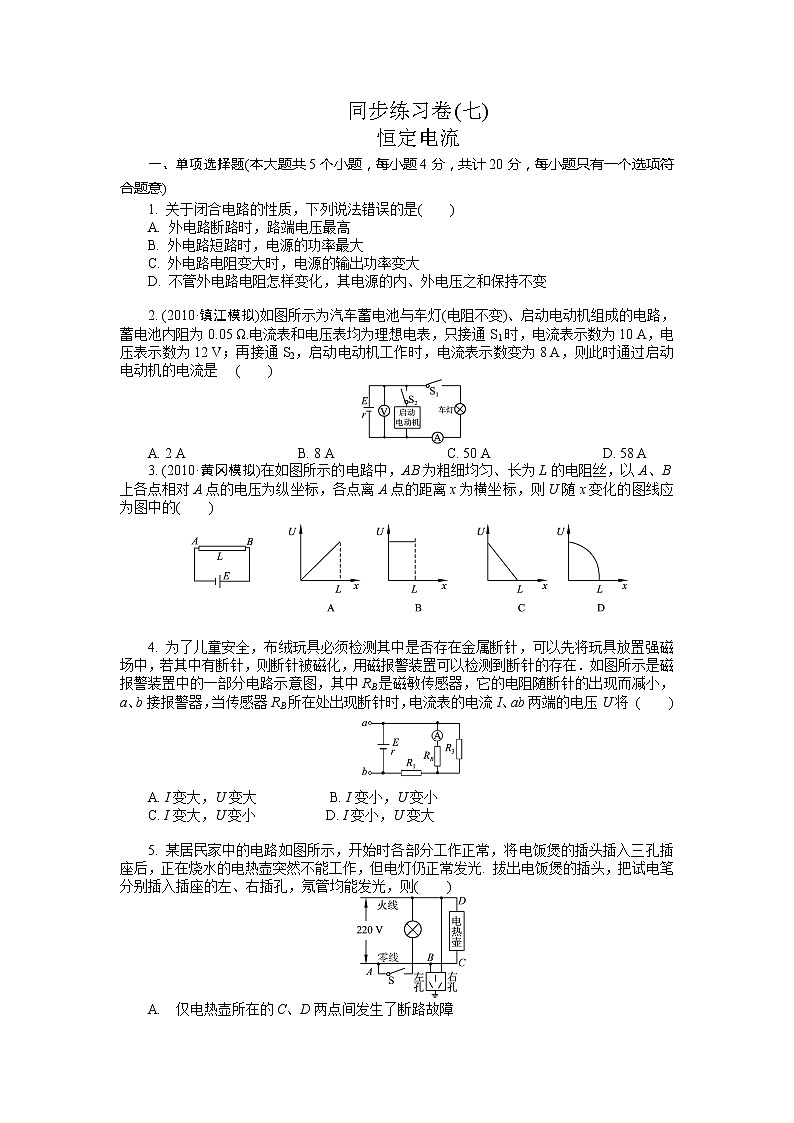

一、单项选择题(本大题共5个小题，每小题4分，共计20分，每小题只有一个选项符合题意)
1. 关于闭合电路的性质，下列说法错误的是( )
A. 外电路断路时，路端电压最高
B. 外电路短路时，电源的功率最大
C. 外电路电阻变大时，电源的输出功率变大
D. 不管外电路电阻怎样变化，其电源的内、外电压之和保持不变
2. (2010·镇江模拟)如图所示为汽车蓄电池与车灯(电阻不变)、启动电动机组成的电路，蓄电池内阻为0.05 Ω.电流表和电压表均为理想电表，只接通S1时，电流表示数为10 A，电压表示数为12 V；再接通S2，启动电动机工作时，电流表示数变为8 A，则此时通过启动电动机的电流是 ( )
A. 2 A B. 8 A C. 50 A D. 58 A
3. (2010·黄冈模拟)在如图所示的电路中，AB为粗细均匀、长为L的电阻丝，以A、B上各点相对A点的电压为纵坐标，各点离A点的距离x为横坐标，则U随x变化的图线应为图中的( )
4. 为了儿童安全，布绒玩具必须检测其中是否存在金属断针，可以先将玩具放置强磁场中，若其中有断针，则断针被磁化，用磁报警装置可以检测到断针的存在．如图所示是磁报警装置中的一部分电路示意图，其中RB是磁敏传感器，它的电阻随断针的出现而减小，a、b接报警器，当传感器RB所在处出现断针时，电流表的电流I、ab两端的电压U将 ( )
A. I变大，U变大 B. I变小，U变小
C. I变大，U变小 D. I变小，U变大
5. 某居民家中的电路如图所示，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光. 拔出电饭煲的插头，把试电笔分别插入插座的左、右插孔，氖管均能发光，则( )
A. 仅电热壶所在的C、D两点间发生了断路故障
B. 仅电热壶所在的C、D两点间发生了短路故障
C. 仅导线AB间断路
D. 因为插座用导线接地，所以发生了上述故障

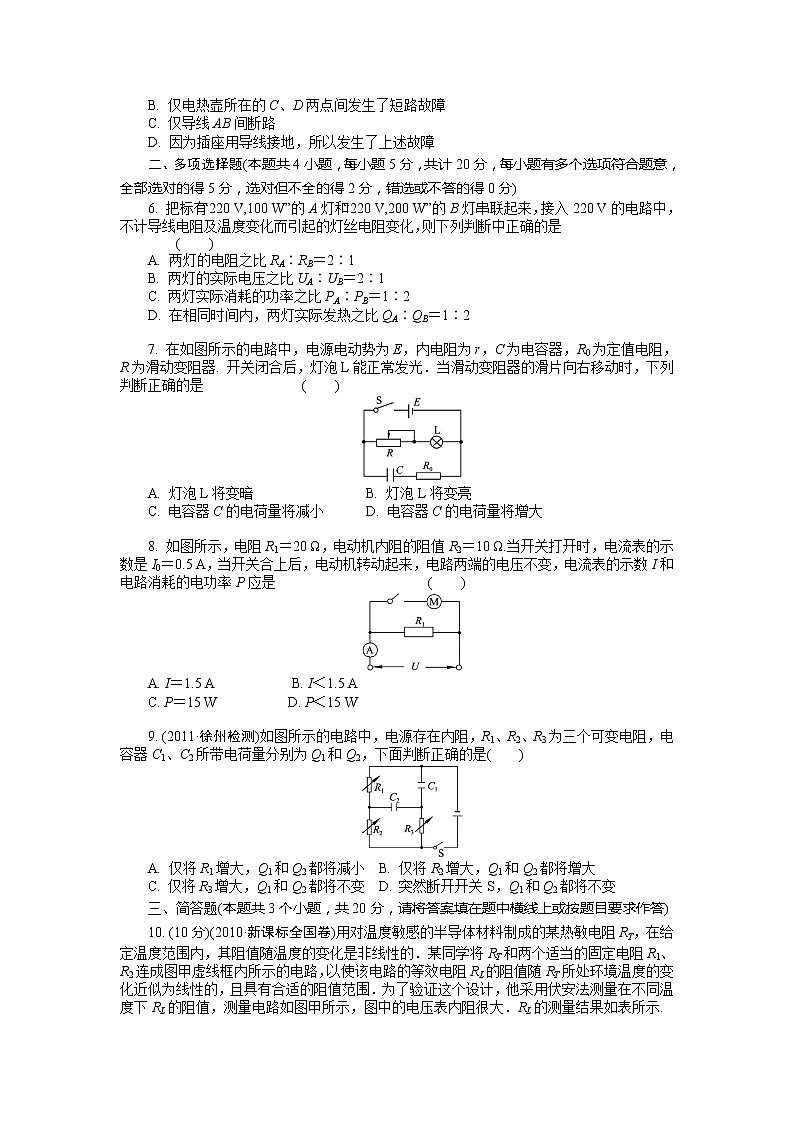

二、多项选择题(本题共4小题，每小题5分，共计20分，每小题有多个选项符合题意，全部选对的得5分，选对但不全的得2分，错选或不答的得0分)
6. 把标有“220 V,100 W”的A灯和“220 V,200 W”的B灯串联起来，接入220 V的电路中，不计导线电阻及温度变化而引起的灯丝电阻变化，则下列判断中正确的是( )
A. 两灯的电阻之比RA∶RB＝2∶1
B. 两灯的实际电压之比UA∶UB＝2∶1
C. 两灯实际消耗的功率之比PA∶PB＝1∶2
D. 在相同时间内，两灯实际发热之比QA∶QB＝1∶2
7. 在如图所示的电路中，电源电动势为E，内电阻为r，C为电容器，R0为定值电阻，R为滑动变阻器. 开关闭合后，灯泡L能正常发光．当滑动变阻器的滑片向右移动时，下列判断正确的是 ( )
A. 灯泡L将变暗 B. 灯泡L将变亮
C. 电容器C的电荷量将减小 D. 电容器C的电荷量将增大
8. 如图所示，电阻R1＝20 Ω，电动机内阻的阻值R2＝10 Ω.当开关打开时，电流表的示数是I0＝0.5 A，当开关合上后，电动机转动起来，电路两端的电压不变，电流表的示数I和电路消耗的电功率P应是( )
A. I＝1.5 A B. I＜1.5 A
C. P＝15 W D. P＜15 W
9. (2011·徐州检测)如图所示的电路中，电源存在内阻，R1、R2、R3为三个可变电阻，电容器C1、C2所带电荷量分别为Q1和Q2，下面判断正确的是( )
A. 仅将R1增大，Q1和Q2都将减小 B. 仅将R2增大，Q1和Q2都将增大
C. 仅将R3增大，Q1和Q2都将不变 D. 突然断开开关S，Q1和Q2都将不变
三、简答题(本题共3个小题，共20分，请将答案填在题中横线上或按题目要求作答)

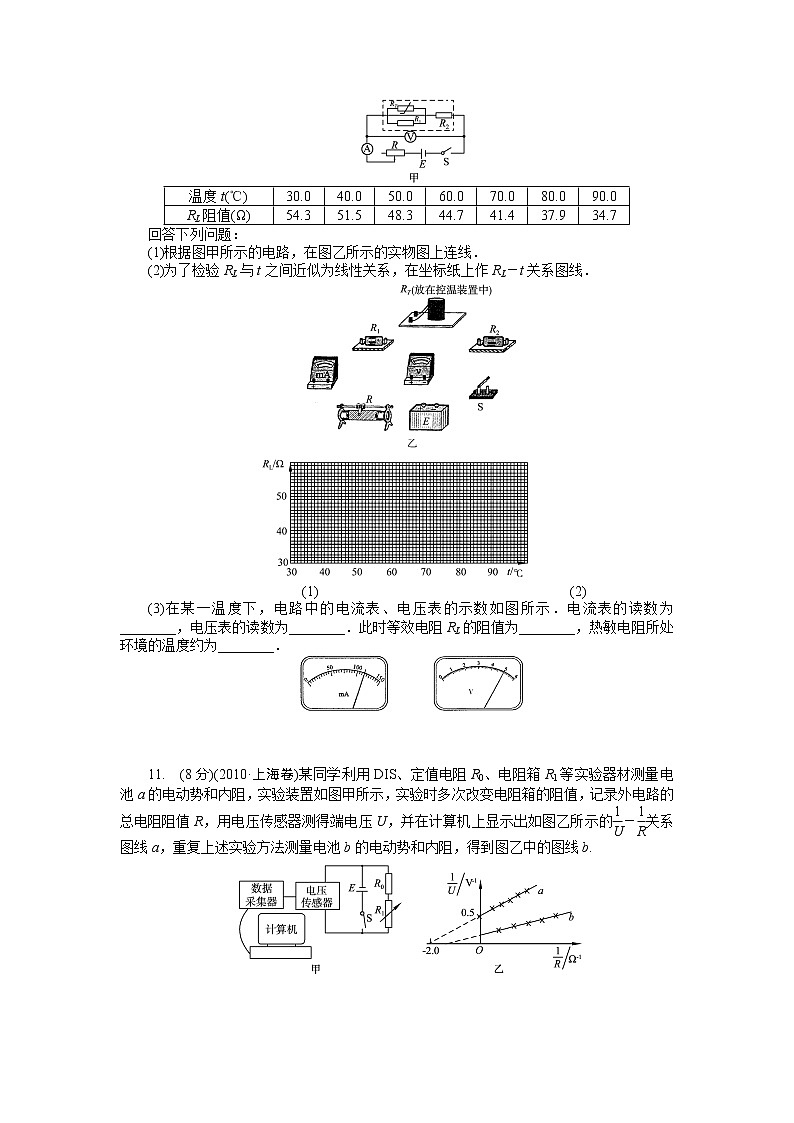

10. (10分)(2010·新课标全国卷)用对温度敏感的半导体材料制成的某热敏电阻RT，在给定温度范围内，其阻值随温度的变化是非线性的．某同学将RT和两个适当的固定电阻R1、R2连成图甲虚线框内所示的电路，以使该电路的等效电阻RL的阻值随RT所处环境温度的变化近似为线性的，且具有合适的阻值范围．为了验证这个设计，他采用伏安法测量在不同温度下RL的阻值，测量电路如图甲所示，图中的电压表内阻很大．RL的测量结果如表所示.
回答下列问题：
(1)根据图甲所示的电路，在图乙所示的实物图上连线．
(2)为了检验RL与t之间近似为线性关系，在坐标纸上作RL－t关系图线．

(1) (2)
(3)在某一温度下，电路中的电流表、电压表的示数如图所示．电流表的读数为________，电压表的读数为________．此时等效电阻RL的阻值为________，热敏电阻所处环境的温度约为________．
11. (8分)(2010·上海卷)某同学利用DIS、定值电阻R0、电阻箱R1等实验器材测量电池a的电动势和内阻，实验装置如图甲所示，实验时多次改变电阻箱的阻值，记录外电路的总电阻阻值R，用电压传感器测得端电压U，并在计算机上显示出如图乙所示的eq \f(1,U)－eq \f(1,R)关系图线a，重复上述实验方法测量电池b的电动势和内阻，得到图乙中的图线b.
(3)能否求出电源电动势E和内阻r？如果能，求出结果；如果不能，请说明理由.
14. (16分)如图所示的电路中，两平行金属板A、B水平放置，极板长l＝80 cm，两板间的距离d＝40 cm.电源电动势E＝40 V，内电阻r＝1 Ω，电阻R＝15 Ω，闭合开关S，待电路稳定后将一带负电的小球从B板左端且非常靠近B板的位置以初速度v0＝4 m/s水平向右射入两板间，该小球可视为质点．若小球带电量q＝1×10－2 C，质量为m＝2×10－2 kg，不考虑空气阻力，电路中的电压表、电流表均是理想电表．若小球恰好从A板右边缘射出(g取10 m/s2)．求：
(1)滑动变阻器接入电路的阻值为多少．
(2)此时电流表、电压表的示数分别为多少．
(3)此时电源的输出功率是多少．
同步练习卷(七)
1. 解析：由闭合电路的欧姆定律可知：E＝U外＋U内，当外电路断路时，即I＝0，此时U外＝E，路端电压最大；外电路短路时，电路中电流最大，此时电源的功率也最大；电源的输出功率，即外电路消耗的功率，P＝I2R＝eq \f(E2R,R＋r2)＝eq \f(E2,\f(R－r2,R)＋4r)，只有当R＝r时，电源的输出功率最大，故C错误．
答案：C
2. 解析：只接通S1时，由闭合电路的欧姆定律得：E＝U＋Ir＝12 V＋10×0.05 V＝12.5 V，R灯＝eq \f(U,I)＝eq \f(12,10) Ω＝1.2 Ω，再接通S2后，流过电动机的电流为：I电动机＝eq \f(E－I′R灯,r)－I′＝eq \f(12.5－8×1.2,0.05) A－8 A＝50 A，故选项C正确.
答案：C
3. 解析：据电阻定律，横坐标为x的点与A点之间的电阻R＝ρeq \f(x,S)，这两点间的电压U＝IR＝Iρeq \f(x,S)(I为电路中的电流，它是一个定值)，故U跟x成正比例关系，故选A选项．
答案：A
4. 解析：由题意知RB的电阻随断针的出现而减小，即外电路的电阻减小，由闭合电路的欧姆定律有I总＝eq \f(E,R＋r)可知I总必增大，再由U外＝E－I总r可知，外电压U减小．而由U1＝I总R1可知U1增大，U3必减小，由电流表的电流I＝I总－I3可知，电流表的电流必变大．故选项C正确.
答案：C
5. 解析：由于电灯仍正常发光，说明电源是好的，电热壶所在的C、D两点间没有发生短路故障．把试电笔分别插入插座的左、右插孔，氖管均能发光，说明插座的左、右插孔都与火线相通，说明电热壶所在的C、D两点间没有发生断路故障．综合分析可知，故障为导线AB间断路，即C选项正确．
答案：C
6. 解析：由RA＝eq \f(U2,P)＝eq \f(2202,100) Ω，RB＝eq \f(U2,P)＝eq \f(2202,200) Ω，则RA∶RB＝2∶1，因为A与B串联，所以UA∶UB＝RA∶RB＝2∶1，PA∶PB＝RA∶RB＝2∶1.相同时间内，QA∶QB＝RA∶RB＝2∶1.选项AB正确．
答案：AB
7. 解析：当滑动变阻器的滑片向右滑动时，变阻器R接入电路部分电阻增大，灯泡L中电流减小，灯泡L将变暗，B错误，A正确；电阻R接入电路部分电阻增大，电源路端电压增大，电容器两端电压增大，电容器C的电荷量增大，C错误，D正确.
答案：AD
8. 解析：由题意可知，电路两端的电压U＝R1I0＝10 V，闭合开关后，当电压全部加在电动机的内阻上时，它的电流为1 A，但只有一部分电压加在电动机内阻上，所以I＜1.5 A，B正确；同理电动机所消耗的功率也小于10 W，则电路消耗的电功率P＜15 W，D正确.
答案：BD
9. 解析：C1两端电压为R1、R2电压之和，C2两端电压为R2两端电压．R1增大，UC1增大，Q1增大，Q2减少；R2增大，UC1增大，UC2增大，Q1、Q2都增大；断开S，C1、C2均放电，Q1、Q2逐渐减少，只有BC正确．
答案：BC
10. 解析： (1)根据电路图连接实物．
(2)根据数据描出点作出图线如下．
(3)I＝eq \f(150,30)×23.0 mA＝115.0 mA，U＝eq \f(6,60)×50.0 V＝5.00 V，R＝eq \f(U,I)＝eq \f(5.00,115.0×10－3) Ω＝43.5 Ω对照图找出相应的温度为64.0 ℃.
(2)由(1)可知R1的电压、电流分别为3.2 V和0.8 A，故R1＝eq \f(U1′,I1′)＝eq \f(3.2,0.8) Ω＝4 Ω.
(3)U3＝I1R1－U2＝0.75×4 V－2 V＝1 V，
温度t(℃)
30.0
40.0
50.0
60.0
70.0
80.0
90.0
RL阻值(Ω)
54.3
51.5
48.3
44.7
41.4
37.9
34.7
