2021-2022学年北师大版物理九年级上学期期末复习卷（word版 含答案）

这是一份2021-2022学年北师大版物理九年级上学期期末复习卷（word版 含答案），共15页。
A．2RB．RC．D．

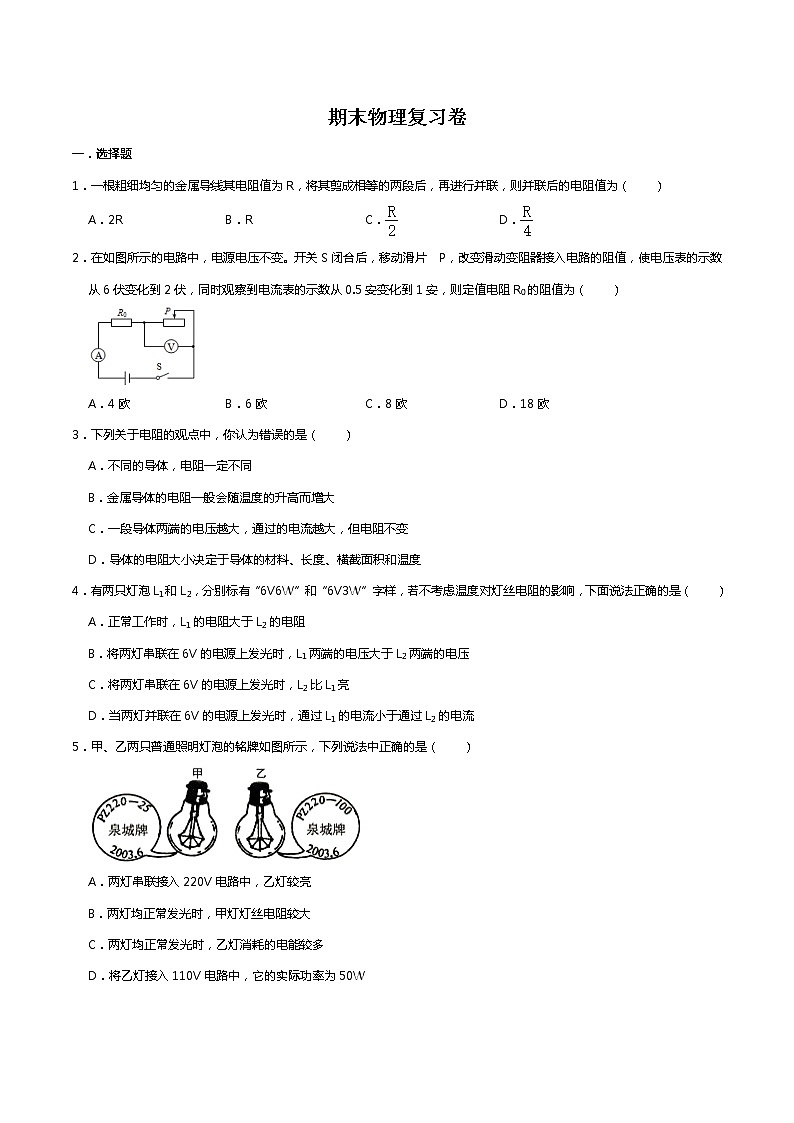

2．在如图所示的电路中，电源电压不变。开关S闭合后，移动滑片 P，改变滑动变阻器接入电路的阻值，使电压表的示数从6伏变化到2伏，同时观察到电流表的示数从0.5安变化到1安，则定值电阻R0的阻值为（ ）
A．4欧B．6欧C．8欧D．18欧
3．下列关于电阻的观点中，你认为错误的是（ ）
A．不同的导体，电阻一定不同
B．金属导体的电阻一般会随温度的升高而增大
C．一段导体两端的电压越大，通过的电流越大，但电阻不变
D．导体的电阻大小决定于导体的材料、长度、横截面积和温度
4．有两只灯泡L1和L2，分别标有“6V6W”和“6V3W”字样，若不考虑温度对灯丝电阻的影响，下面说法正确的是（ ）
A．正常工作时，L1的电阻大于L2的电阻
B．将两灯串联在6V的电源上发光时，L1两端的电压大于L2两端的电压
C．将两灯串联在6V的电源上发光时，L2比L1亮
D．当两灯并联在6V的电源上发光时，通过L1的电流小于通过L2的电流
5．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（ ）
A．两灯串联接入220V电路中，乙灯较亮
B．两灯均正常发光时，甲灯灯丝电阻较大
C．两灯均正常发光时，乙灯消耗的电能较多
D．将乙灯接入110V电路中，它的实际功率为50W

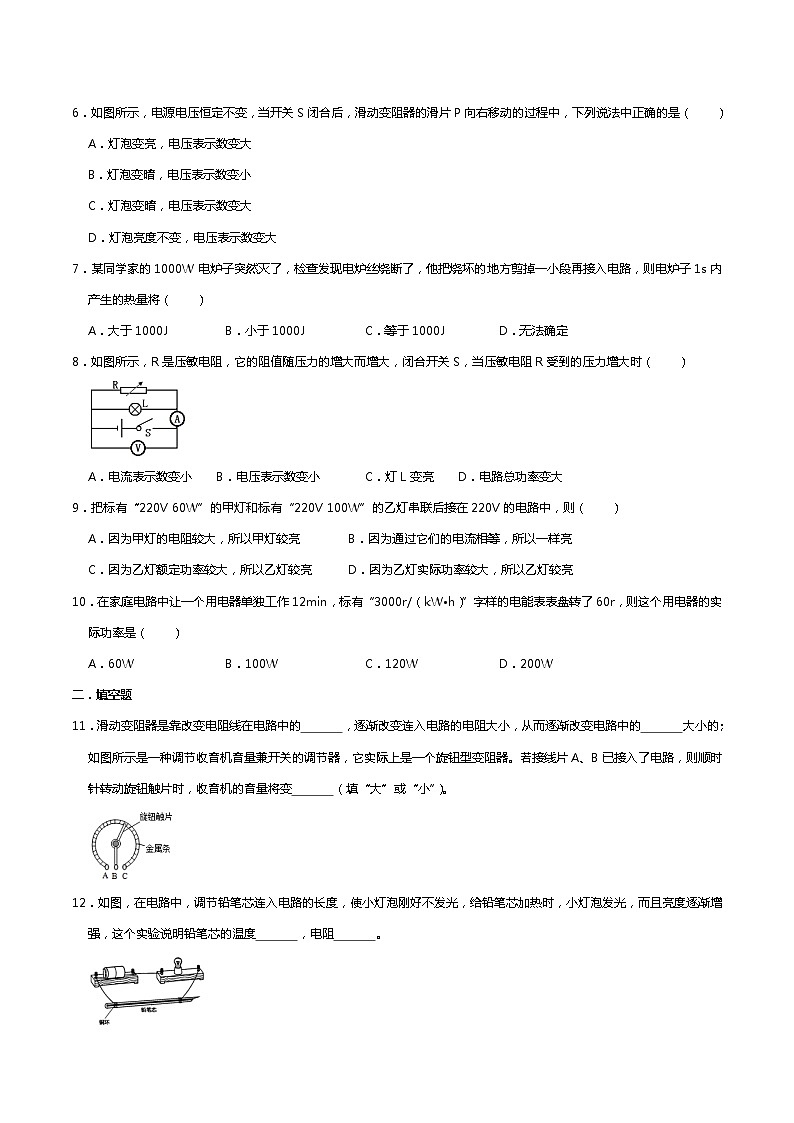

6．如图所示，电源电压恒定不变，当开关S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法中正确的是（ ）
A．灯泡变亮，电压表示数变大
B．灯泡变暗，电压表示数变小
C．灯泡变暗，电压表示数变大
D．灯泡亮度不变，电压表示数变大
7．某同学家的1000W电炉子突然灭了，检查发现电炉丝烧断了，他把烧坏的地方剪掉一小段再接入电路，则电炉子1s内产生的热量将（ ）
A．大于1000JB．小于1000JC．等于1000JD．无法确定
8．如图所示，R是压敏电阻，它的阻值随压力的增大而增大，闭合开关S，当压敏电阻R受到的压力增大时（ ）
A．电流表示数变小 B．电压表示数变小C．灯L变亮 D．电路总功率变大
9．把标有“220V 60W”的甲灯和标有“220V 100W”的乙灯串联后接在220V的电路中，则（ ）
A．因为甲灯的电阻较大，所以甲灯较亮 B．因为通过它们的电流相等，所以一样亮
C．因为乙灯额定功率较大，所以乙灯较亮 D．因为乙灯实际功率较大，所以乙灯较亮
10．在家庭电路中让一个用电器单独工作12min，标有“3000r/（kW•h）”字样的电能表表盘转了60r，则这个用电器的实际功率是（ ）
A．60WB．100WC．120WD．200W
二．填空题
11．滑动变阻器是靠改变电阻线在电路中的 ，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的 大小的；如图所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器。若接线片A、B已接入了电路，则顺时针转动旋钮触片时，收音机的音量将变 （填“大”或“小”）。
12．如图，在电路中，调节铅笔芯连入电路的长度，使小灯泡刚好不发光，给铅笔芯加热时，小灯泡发光，而且亮度逐渐增强，这个实验说明铅笔芯的温度 ，电阻 。

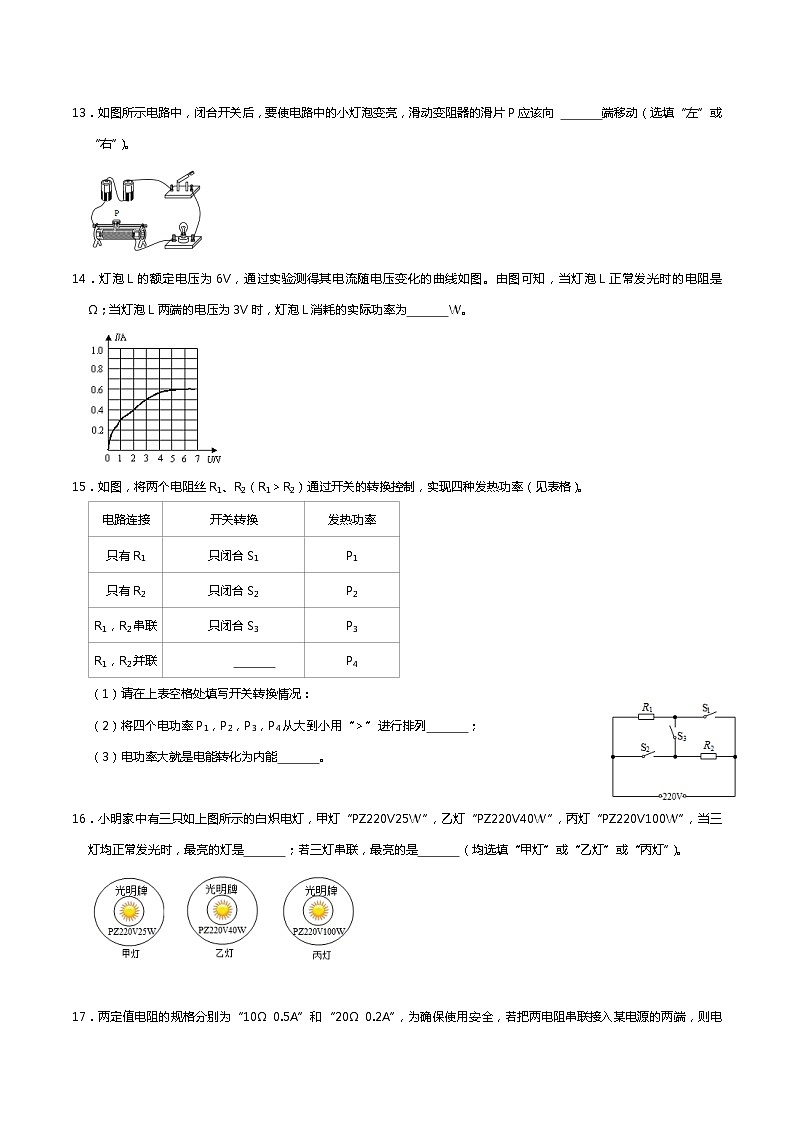

13．如图所示电路中，闭合开关后，要使电路中的小灯泡变亮，滑动变阻器的滑片P应该向 端移动（选填“左”或“右”）。
14．灯泡L的额定电压为6V，通过实验测得其电流随电压变化的曲线如图。由图可知，当灯泡L正常发光时的电阻是 Ω；当灯泡L两端的电压为3V时，灯泡L消耗的实际功率为 W。
15．如图，将两个电阻丝R1、R2（R1＞R2）通过开关的转换控制，实现四种发热功率（见表格）。
（1）请在上表空格处填写开关转换情况：
（2）将四个电功率P1，P2，P3，P4从大到小用“＞”进行排列 ；
（3）电功率大就是电能转化为内能 。
16．小明家中有三只如上图所示的白炽电灯，甲灯“PZ220V25W”，乙灯“PZ220V40W”，丙灯“PZ220V100W”，当三灯均正常发光时，最亮的灯是 ；若三灯串联，最亮的是 （均选填“甲灯”或“乙灯”或“丙灯”）。
17．两定值电阻的规格分别为“10Ω 0.5A”和“20Ω 0.2A”，为确保使用安全，若把两电阻串联接入某电源的两端，则电源电压最大为 V；若把两电阻并联接在某电源两端，则干路上的电流最大为 A。
18．如图所示是某款电热水器的电路原理图。R1、R2为电热丝，通过旋转手柄可使扇形开关S同时接触两个相邻触点，实现冷水挡、温水挡、热水挡之间的切换。当开关同时接触2、3触点时，电热水器处于 （选填“冷水挡”、“温水挡”或“热水挡”）工作状态。若R2＝2R1，电热水器在温水挡正常工作时电功率为2000W，则它在热水挡正常工作1min消耗的电能为 J。
19．如图所示是小明家中一周前、后电能表示数。他家这周消耗了 kW•h的电能。
20．一个“220V 800W”的电炉，正常工作时电阻丝的电阻为 Ω；假如电路中的电压降低到110V，电阻丝的电阻不变，这时电炉实际的电功率为 W。
三．作图题
21．如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。补上后要求：
（1）两灯泡并联；
（2）电流表测灯L1的电流；
（3）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。
四．计算题
22．在如图所示的电路中，已知电阻R1阻值为10Ω。闭合开关S后，电流表A的示数为1.5A，电流表A1的示数为1A，求：
（1）通过R1的电流；（2）电源电压；（3）电阻R2的阻值。
五．解答题
23．小明用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示。这个电路中有一根导线接错了，请在这根导线上打“×”，表示这根导线不能这样连接，然后画出正确的连接位置。并画出电路图。
24．在“测定小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V，电阻约为10Ω。
（1）图12是实验的电路实物图，没有连接完整，请你用笔画线代替导线，将图1中的实物电路连接完整。
（2）连接电路时，开关应 ，闭合开关前，图1中滑动变阻器的滑片P应位于 （选填“A”或“B”）端。
（3）闭合开关，移动滑片P到某一点时，电压表示数如图2所示，此时灯泡两端电压为 V．要测量小灯泡的额定功率，应将图1中滑片P向 选填（选填“A”或“B”）端移动，使电压表的示数为2.5V。
（4）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I﹣U图象，根据图象信息，可以计算出小灯泡的额定功率是 W。
25．已知电流通过导体产生的热量跟电流、电阻和通电时间有关。在探究“电流通过导体产生的热量跟电流的关系”时，可供选择的器材有：学生电源一个；电流表一个，5Ω和50Ω的滑动变阻器各一个；停表和开关各一个；塑料盒与U形管相连的实验装置一个（盒内密封着空气，盒内电阻丝的阻值为20Ω）；导线若干。
（1）该实验选用 Ω的滑动变阻器更好。
（2）该实验可以通过比较 来判断电流通过导体产生热量的多少。
（3）连接好的实验装置如图所示。请画出实验用的表格，表中要有必要的信息。
（4）小明记录完第一次实验现象后，在第二次实验开始计时前，他应进行的操作是： 。
26．某同学在木板上安装如图所示的三只灯泡，已知灯泡L1和L3的电阻分别为R1＝10欧，R3＝25欧。连好电路后要测电源电压时，发现连接电压表的导线长度不够，于是他用电压表接在A、C两点时发现读数为15伏，接在B、D两点时读数为20伏。则此时电源电压为多少伏？（有不能整除的地方保留一位小数）
27．下表示某型号电烤箱铭牌部分参数，其内部电路图如图所示，R1和R2均为电阻丝，电烤箱在低温挡正常工作0.5h所消耗的电能是 kW•h，R2的阻值是 Ω。
28．如图所示的是某型号电热水壶铭牌，壶中装有2L温度为50℃的水，求：
（1）将水烧开，水吸收的热量是多少？
〔一个标准大气压下，c水＝4.2×103J/（kg•℃）〕
（2）若在电热水壶工作时，标有“3000r/kW•h”的电能表在1min内转了50转，电路的实际电压是多少？
（3）不计热损失，此时烧开一壶水大约需要多少分钟？
参考答案
一．选择题
1．【解答】解：一根粗细均匀，电阻值为R电阻丝截成长度相等的两段，则每段长度变为原来的，再把得到的两段并联起来使用，横截面积变为原来的2倍，所以阻值变为原来的，即R。
故选：D。
2．【解答】解：由电路图可知，R0与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测电路中的电流；
由题干可知：当电压表的示数为6V时，电路中的电流为0.5A，则电源的电压U＝6V+0.5A×R0；
当电压表的示数为2V，电路中的电流为1A，则电源的电压U＝2V+1A×R0；
∵电源的电压不变，∴6V+0.5A×R0＝2V+1A×R0，解得：R0＝8Ω。
故选：C。
3．【解答】解：A、电阻大小取决于内因是：导体的材料、长度、横截面积；外因是：温度，只知道材料不能比较电阻的大小，故A符合题意；
B、电阻的大小与电阻丝的温度有关，大多数导体的电阻随温度的升高而增大，如灯丝；也有少数导体，电阻随温度的升高而减小，故B不符合题意；
C、电阻大小取决于导体的材料、长度、横截面积，R＝只是计算电阻的一种方法，电阻跟电压和电流无关，导体两端的电压越大，通过的电流越大，但电阻不变，故C不符合题意；
D、影响导体电阻的大小的因素有：长度、横截面积和材料，还与温度有关，故D不符合题意。
故选：A。
4．【解答】解：A、由题意知，灯泡的额定电压U1＝U2＝6V，额定功率P1＝6W，P2＝3W，P1＞P2，由R＝可知R1＜R2，故A错误；
B、两灯串联在6V的电源上时，流过它们的电流I相等，已知R1＜R2，由U＝IR可知L1两端的电压小于L2两端的电压，故B错误；
C、两灯串联在6V的电源上时，流过它们的电流I相等，已知R1＜R2，由P＝I2R可知P实际1＜P实际2，所以L2比L1亮，故C正确；
D、两灯并联在6V的电源上发光时，灯泡功率等于额定功率，因为P1＞P2，由I＝可知，I1＞I2，故D错误。
故选：C。
5．【解答】解：A、根据额定电压和额定功率，计算甲、乙两灯的正常工作的电阻。

当甲、乙两灯串联时，根据P＝I2R知，电流相同，甲电阻越大，甲实际功率越大，甲电灯越亮。不符合题意。
B、通过上面计算知，甲灯正常工作时的电阻大。符合题意。
C、用电器工作消耗的电能W＝Pt，用电器正常工作，没有工作时间，不能判断消耗电能的多少。不符合题意。
D、乙灯接在110V的电路中，消耗的功率是．不符合题意。
故选：B。
6．【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，
滑动变阻器的滑片P向右移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，
∵I＝，∴电路中的电流变小，灯泡两端的电压变小，
∵串联电路中总电压等于各分电压之和，∴滑动变阻器两端的电压变大，即电压表的示数变大；
∵P＝UI，且灯泡的亮暗取决于实际功率的大小，∴灯泡的实际功率变小，灯泡变暗。
故选：C。
7．【解答】解：把电炉丝烧坏的地方剪掉一小段再接入电路，电炉丝的材料、横截面积不变而长度变短，导体电阻R变小，电源电压U不变，由P＝可知，电炉子的电功率变大，大于1000W，由W＝Pt可知，电炉子在1s内产生的热量大于1000J；
故选：A。
8．【解答】解：因电源电压不变，压敏电阻R和灯泡L并联，故无论压敏电阻如何变化，压敏电阻R和灯泡L两端的电压不变，所以灯泡的亮度不变，电压表示数均不变；故选项B、C错误；
因压敏电阻的阻值随压力的增大而增大，所以当压敏电阻R受到的压力增大时压敏电阻所在的支路上的电阻变大，则由欧姆定律可得，通过压敏电阻的电流减小，而通过灯泡的电流不变；
因电流表测干路电流，电流值等于两支路电流的和，则电流表示数减小；故选项A正确；
根据P＝UI可知，电路总功率变小。故选项D错误。故选：A。
9．【解答】解：甲灯的电阻R1＝＝≈807Ω，乙灯的电阻R2＝＝＝484Ω，
两灯串联，根据公式P＝I2R可知，电阻越大，实际功率越大，所以甲灯的实际功率大于乙灯的实际功率，甲灯亮。
故选：A。
10．【解答】解：电能表转盘转动了60转消耗的电能：W＝kW•h＝0.02kW•h；
用电器的功率：P＝＝＝0.1kW＝100W。
故选：B。
二．填空题
11．【解答】解：滑动变阻器通过滑片的移动从而改变电阻，是由于当滑片移动以后改变了连入电路中电阻丝的长度，而电阻的大小就与导体的长度有关。电阻是导体对电流的阻碍作用，电阻越大电流就越小；电阻越小电流就越大。因为连入电路中的电阻丝是AB段，所以当顺时针转动旋钮触片时，AB段电阻丝变长，电阻变大，电流变小，收音机音量变小。
故答案为：长度，电流，小。
12．【解答】解：给铅笔芯加热时，小灯泡发光，而且亮度逐渐增强，这说明小灯泡的实际功率在逐渐变大，通过它的电流逐渐变大。根据欧姆定律，则说明铅笔芯的电阻减小。
故答案为：升高；减小。
13．【解答】解：由图可知，滑动变阻器电阻丝的右部分接入了电路；灯泡的亮暗取决于实际功率的大小，要使灯变亮一些，根据P＝I2R可知，电路中的电流变大，根据欧姆定律可知电路中的总电阻变小，滑动变阻器接入电路中的电阻变小即滑片P向右端移动。
故答案为：右。
14．【解答】解：（1）灯泡正常发光时的电压U＝6V，由图象可知通过灯泡的电流I＝0.6A，
根据欧姆定律可得，此时灯泡的电阻：R＝＝＝10Ω；
（2）当灯泡L两端的电压U′＝3V时，由图象可知通过的电流I′＝0.5A，
灯泡的实际电功率：P＝U′I′＝3V×0.5A＝1.5W。
故答案为：10；1.5。
15．【解答】解：（1）要使R1，R2并联，需让电流从电源流出分别流入两电阻中再汇合共同流入电源负极，则需断开S3、闭合S1、S2；
（2）由表格提供的信息结合电路图可知，只闭合S1，电路中只有电阻R1，此时的发热功率P1＝；
只闭合S2，电路中只有电阻R2，此时的发热功率P2＝；
只闭合S3，R1，R2串联，此时的发热功率P3＝；
断开S3、闭合S1、S2，R1，R2并联，此时的总电阻小于任何一个分电阻，由P＝可知，此时的发热功率P4最大。
已知R1＞R2，故P2＞P1，P3最小
故将四个电功率P1、P2、P3、P4从大到小排列为P4＞P2＞P1＞P3；
（3）电功率是表示电流做功快慢的物理量，电流做功就是电能转换为其他形式的能，此题中是电能转换为内能，故电功率大就是电能转化为内能快。
故答案为：（1）断开S3、闭合S1、S2；（2）P4＞P2＞P1＞P3；（3）快。
16．【解答】解：由题意知，甲、乙、丙三盏灯的额定电压都是220V，家庭电路的电压为220V，甲、乙、丙三盏灯接入家庭电路时，都能正常发光；
由题意知丙灯的额定功率最大，因此正常发光时丙灯最亮。由P＝可得：R＝，则：R甲＞R乙＞R丙；
当三灯串联在220V的电路中，通过的电流相等，因甲灯的电阻最大，则由P＝I2R可知甲灯的实际功率最大，故此时甲灯最亮。故答案为：丙灯；甲灯。
17．【解答】解：（1）因串联电路中各处的电流相等，所以，两定值电阻串联时，电路中的最大电流I′＝I2＝0.2A，
因串联电路中总电阻等于各分电阻之和，所以，电路两端所加的最大总电压：U′＝I′（R1+R2）＝0.2A×（10Ω+20Ω）＝6V。
（2）由I＝可得，两电阻两端允许所加的最大电压分别为：U1＝I1R1＝0.5A×10Ω＝5V，U2＝I2R2＝0.2A×20Ω＝4V，
因并联电路中各支路两端的电压相等，所以，两定值电阻并联时，电路两端允许所加的最大电压U＝U2＝4V，
此时R2支路的电流I1＝0.2A，通过R1支路的电流I1′＝＝＝0.4A，
因并联电路中干路电流等于各支路电流之和，所以，干路允许通过的最大电流：I＝I1+I2′＝0.4A+0.2A＝0.6A。
故答案为：6；0.6。
18．【解答】解：当开关同时接触1、2触点时，两电阻出断路状态，电功率为零，水龙头出冷水；
当开关同时接触2、3触点时，电路中只有R1接入电路，电路中的电阻较大，根据P＝可知，在电压一定时，电功率最小，处于保温状态，水龙头放出的是温水；
因为R2＝2R1，由P＝可知，当电压相等时，R2消耗的功率为R1的，故R2功率为P2＝×2000W＝1000W，
加热挡位时的总功率为：P＝P1+P2＝2000W+1000W＝3000W，
由P＝可得，在加热挡正常工作1min消耗的电能为：W＝Pt＝3000W×60s＝1.8×105J。
故答案为：温水挡；1.8×105。
19．【解答】解：这周消耗的电能：W＝8558.2kW•h﹣8545.2kW•h＝13kW•h。
故答案为：13。
20．【解答】解：电炉正常工作时的功率P＝800W，电压为220V，
根据P＝可得，电阻丝的电阻：R＝＝＝60.5Ω，
当电路中的电压降低到110V时，其实际功率：P实＝＝＝200W。
故答案为：60.5；200。
三．作图题
21．【解答】解：
由题知，两灯泡并联；电流表测灯L1的电流，所以电流表应与L1串联，电流表可选用小量程；
向A端移动滑动变阻器的滑片P，两灯均变暗，说明电路中电流变小，变阻器连入的电阻变大，所以应将其B接线柱接入电路中，并且滑动变阻器应串联在干路中；开关串联在干路中，控制整个电路；实物图的连接如下：
。
四．计算题
22．【解答】解：由电路图可知，闭合开关S后，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流。
（1）由电流表A1的示数可知，通过R1的电流I1＝1A；
（2）因并联电路中各支路两端的电压相等，
所以，由I＝可得，电源的电压：U＝I1R1＝1A×10Ω＝10V；
（3）由电流表A的示数可知，干路电流I＝1.5A，
因并联电路中干路电流等于各支路电流之和，
所以，通过R2的电流：I2＝I﹣I1＝1.5A﹣1A＝0.5A，
则电阻R2的阻值：R2＝＝＝20Ω。
答：（1）通过R1的电流为1A；（2）电源电压为10V；
（3）电阻R2的阻值为20Ω。
五．解答题
23．【解答】解：要探究并联电路的电流关系，所以应将两灯泡并联，三个电流表分别测量干路和支路电流，所以需通过改动L2与负极相连的导线，将负极与灯泡L2相连的导线改接左下电流表的负接线柱，如图所示：
24．【解答】解：（1）灯泡与电流表连接不全，把电流表0.6A接线柱接灯泡左端接线柱，电路图如图所示。
（2）连接电路时，开关应断开，闭合开关前，图1中滑动变阻器的滑片P应位于A端。
（3）电压表量程是3V，最小分度值是0.1V，电压表读数是2.2V，小于灯泡的额定电压，要测量小灯泡的额定功率，应将图1中滑片P向B端移动，使电压表的示数为2.5V。
（4）由图象知灯泡额定电压U＝2.5V，对应的电流I＝0.2A，灯泡的额定功率P＝UI＝2.5V×0.2A＝0.5W。
故答案为：（1）电路图如图所示。（2）断开，A．（3）2.2，B．（4）0.5。
25．【解答】解：（1）探究电流通过导体产生的热量跟电流的关系时，应选择50Ω的滑动变阻器，通过调节滑动变阻器的滑片可以使电路中的电流变化比较大；
（2）电阻丝产生热量，气体体积膨胀，U形管左右液面出现高度差，实验中可以通过观察U形管的液面高度差来判断产生热量的多少；
（3）记录的实验表格如下所示：
（4）为了使U形管内两液面回到原位，每次实验（即获得一组数据）后，都要断开开关，打开盒盖上的通气孔，待U形管中的液面相平后，关闭通气孔，再进行下一次实验。
故答案为：（1）50；（2）U形管的液面高度差；（3）实验表格如上表所示；（4）断开开关，打开盒盖上的通气孔。
26．【解答】解：A、C间的电流为：IAC＝＝＝
B、D间的电流为：IBD＝＝
根据串联电路中电流相等IAC＝IBD ＝ 解之：R2＝35Ω
又电路中的电流为：I＝IAC＝＝≈A，
所以电源电压为U＝IR＝A×（10Ω+35Ω+25Ω）≈23.3V
答：电源电压为约23.3V。
27．【解答】解：（1）由P＝可得，电烤箱在低温挡正常工作0.5h所消耗的电能：
W＝P低温t＝0.44kW×0.5h＝0.22kW•h；
（2）当开关断开时，两电阻串联，电路的电阻最大，电功率最小即为低温挡，
电路中的总电阻：R＝＝＝110Ω，
当开关闭合时，电路为R1的简单电路，电路中的电阻最小，电功率最大即为高温挡；R1＝＝＝44Ω，
根据电阻的串联可得：R2＝R﹣R1＝110Ω﹣44Ω＝66Ω；
故答案为：0.22；66。
28．【解答】解：（1）水的体积：v＝2L＝2×10﹣3m3，由ρ＝可知，水的质量：m＝ρV＝1.0×103kg/m3×2×10﹣3m3＝2kg；
由题知：t0＝50℃，t＝100℃，
把水烧开，水吸收到的热量：Q吸＝cm△t＝4.2×103J/（kg•℃）×2kg×（100℃﹣50℃）＝4.2×105J；
（2）1min内消耗的电能：W＝×50×3.6×106J＝6×104J，
电热水壶的实际功率：P实＝＝＝1000W，
由P＝可知，电热水壶的电阻：R＝＝＝40Ω，电热水壶的实际功率：P实＝，
则电热水壶两端的实际电压：U实＝＝＝200V；
（3）由W＝Pt可知，烧开一壶水需要时间：t＝＝＝＝420s＝7min。
答：（1）将水烧开，水吸收的热量是4.2×105J；（2）电路的实际电压是200V；
（3）不计热损失，此时烧开一壶水大约需要7min。
电路连接
开关转换
发热功率
只有R1
只闭合S1
P1
只有R2
只闭合S2
P2
R1，R2串联
只闭合S3
P3
R1，R2并联

P4
额定电压
220V
额定功率
高温挡
1100W
低温挡
440W
次数
电阻R
通电时间t
电流I
U形管两端液面高度差Δh
热量Q
1
相同
相同
小
2
中
3
大
