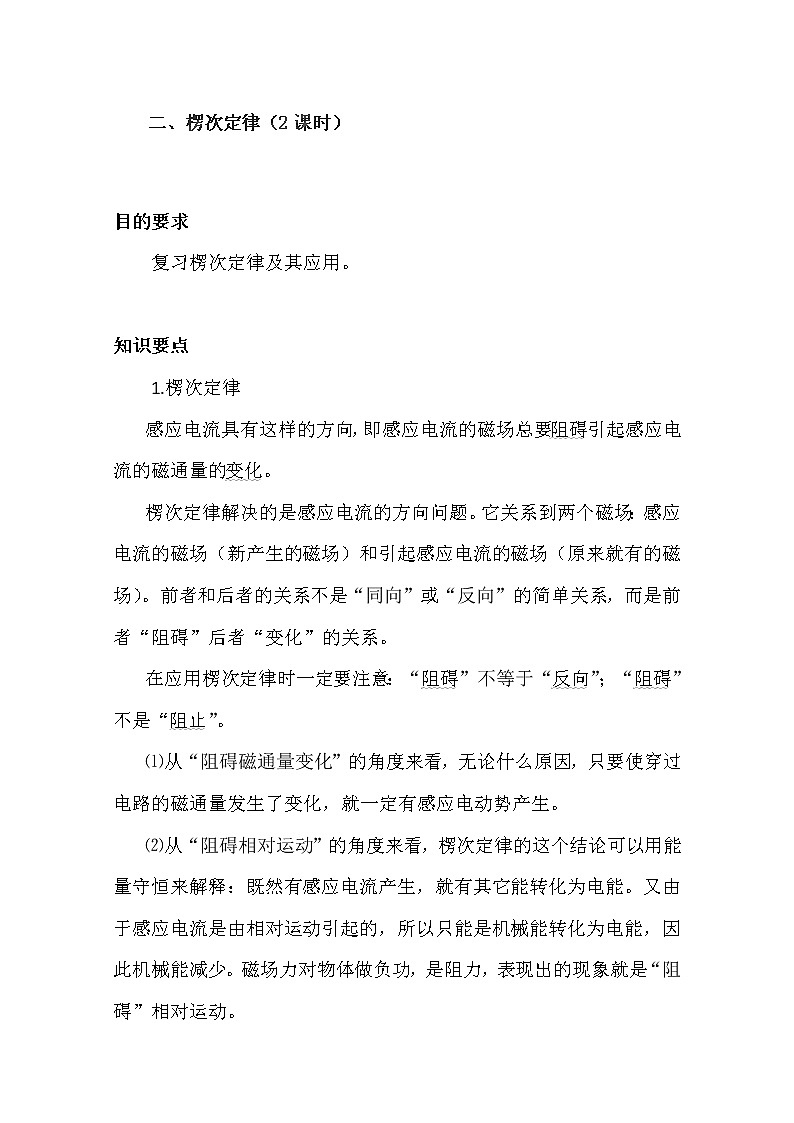

高中物理人教版 (新课标)选修33 楞次定律教案设计

这是一份高中物理人教版 (新课标)选修33 楞次定律教案设计，共7页。

目的要求
复习楞次定律及其应用。
知识要点
1.楞次定律
感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
楞次定律解决的是感应电流的方向问题。它关系到两个磁场：感应电流的磁场（新产生的磁场）和引起感应电流的磁场（原来就有的磁场）。前者和后者的关系不是“同向”或“反向”的简单关系，而是前者“阻碍”后者“变化”的关系。
在应用楞次定律时一定要注意：“阻碍”不等于“反向”；“阻碍”不是“阻止”。
⑴从“阻碍磁通量变化”的角度来看，无论什么原因，只要使穿过电路的磁通量发生了变化，就一定有感应电动势产生。
⑵从“阻碍相对运动”的角度来看，楞次定律的这个结论可以用能量守恒来解释：既然有感应电流产生，就有其它能转化为电能。又由于感应电流是由相对运动引起的，所以只能是机械能转化为电能，因此机械能减少。磁场力对物体做负功，是阻力，表现出的现象就是“阻碍”相对运动。

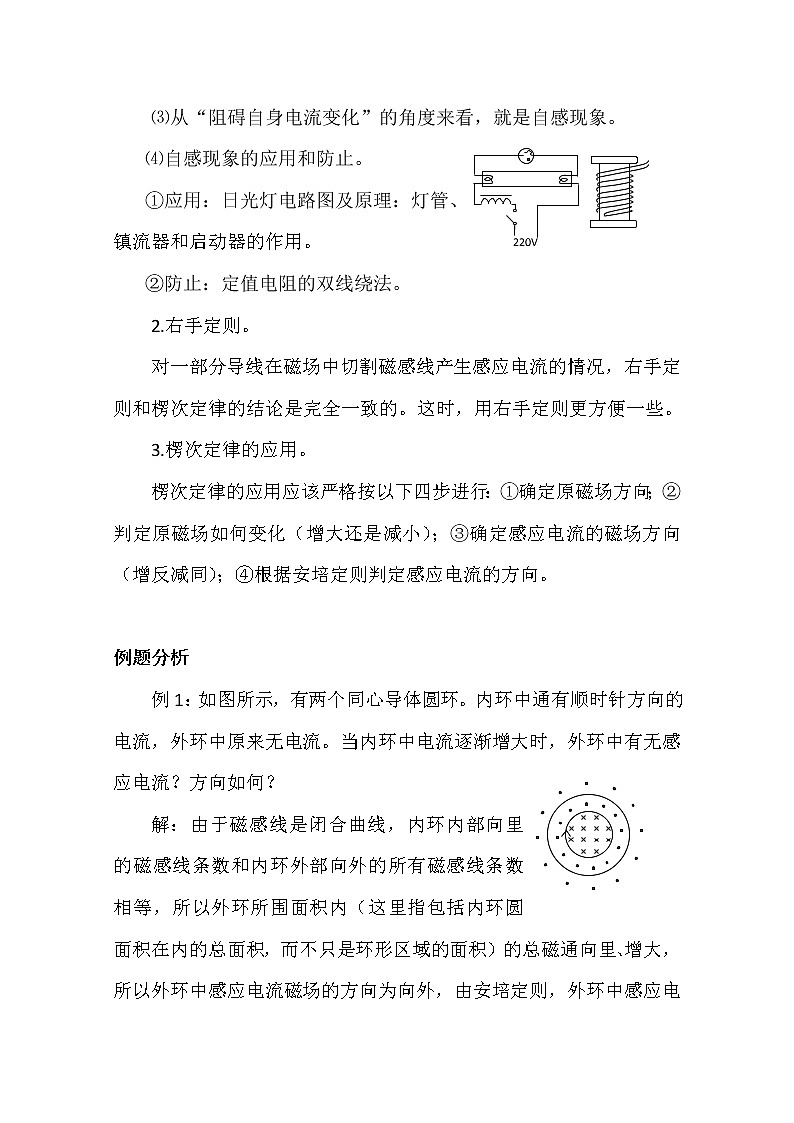

⑶从“阻碍自身电流变化”的角度来看，就是自感现象。
220V
⑷自感现象的应用和防止。
①应用：日光灯电路图及原理：灯管、镇流器和启动器的作用。
②防止：定值电阻的双线绕法。
2.右手定则。
对一部分导线在磁场中切割磁感线产生感应电流的情况，右手定则和楞次定律的结论是完全一致的。这时，用右手定则更方便一些。
3.楞次定律的应用。
楞次定律的应用应该严格按以下四步进行：①确定原磁场方向；②判定原磁场如何变化（增大还是减小）；③确定感应电流的磁场方向（增反减同）；④根据安培定则判定感应电流的方向。
例题分析
例1：如图所示，有两个同心导体圆环。内环中通有顺时针方向的电流，外环中原来无电流。当内环中电流逐渐增大时，外环中有无感应电流？方向如何？
解：由于磁感线是闭合曲线，内环内部向里的磁感线条数和内环外部向外的所有磁感线条数相等，所以外环所围面积内（这里指包括内环圆面积在内的总面积，而不只是环形区域的面积）的总磁通向里、增大，所以外环中感应电流磁场的方向为向外，由安培定则，外环中感应电流方向为逆时针。
N
S
v0
M
例2：如图所示，闭合导体环固定。条形磁铁S极向下以初速度v0沿过导体环圆心的竖直线下落过程，导体环中的感应电流方向如何？
解：从“阻碍磁通量变化”来看，当条形磁铁的中心恰好位于线圈M所在的水平面时，磁铁内部向上的磁感线都穿过了线圈，而磁铁外部向下穿过线圈的磁通量最少，所以此时刻穿过线圈M的磁通量最大。因此全过程中原磁场方向向上，先增后减，感应电流磁场方向先下后上，感应电流先顺时针后逆时针。
从“阻碍相对运动”来看，线圈对应该是先排斥（靠近阶段）后吸引（远离阶段），把条形磁铁等效为螺线管，该螺线管中的电流是从上向下看逆时针方向的，根据“同向电流互相吸引，反向电流互相排斥”，感应电流方向应该是先顺时针后逆时针的，与前一种方法的结论相同。
a d
b c
O1
O2
例3：如图所示，O1O2是矩形导线框abcd的对称轴，其左方有垂直于纸面向外的匀强磁场。以下哪些情况下abcd中有感应电流产生？方向如何？
A.将abcd 向纸外平移
B.将abcd向右平移
C.将abcd以ab为轴转动60°
D.将abcd以cd为轴转动60°
解：A、C两种情况下穿过abcd的磁通量没有发生变化，无感应电流产生。B、D两种情况下原磁通向外，减少，感应电流磁场向外，感应电流方向为abcd。
c a
d b
L2 L1
例4：如图所示装置中，cd杆原来静止。当ab 杆做如下那些运动时，cd杆将向右移动？
A.向右匀速运动
B.向右加速运动
C.向左加速运动
D.向左减速运动
解：.ab 匀速运动时，ab中感应电流恒定，L1中磁通量不变，穿过L2的磁通量不变化，L2中无感应电流产生，cd保持静止，A不正确；ab向右加速运动时，L2中的磁通量向下，增大，通过cd的电流方向向下，cd向右移动，B正确；同理可得C不正确，D正确。选B、D
O1
O2
例5：如图所示，当磁铁绕O1O2轴匀速转动时，矩形导线框（不考虑重力）将如何运动？
解：本题分析方法很多，最简单的方法是：从“阻碍相对运动”的角度来看，导线框一定会跟随条形磁铁同方向转动起来。如果不计一切摩擦阻力，最终导线框将和磁铁转动速度无限接近到可以认为相同；如果考虑摩擦阻力，则导线框的转速总比条形磁铁转速小些（线框始终受到安培力矩的作用，大小和摩擦力的阻力矩相等）。如果用“阻碍磁通量变化”来分析，结论是一样的，但是叙述要复杂得多。可见这类定性判断的题要灵活运用楞次定律的各种表达方式。
a b
例6：如图所示，水平面上有两根平行导轨，上面放两根金属棒a、b。当条形磁铁如图向下移动时（不到达导轨平面），a、b将如何移动？
解：若按常规用“阻碍磁通量变化”判断，则需要根据下端磁极的极性分别进行讨论，比较繁琐。而且在判定a、b所受磁场力时。应该以磁极对它们的磁场力为主，不能以a、b间的磁场力为主（因为它们的移动方向由所受的合磁场的磁场力决定，而磁铁的磁场显然是起主要作用的）。如果注意到：磁铁向下插，通过闭合回路的磁通量增大，由Φ=BS可知磁通量有增大的趋势，因此S的相应变化应该是阻碍磁通量的增加，所以a、b将互相靠近。这样判定比较起来就简便得多。

a b
例7：如图所示，绝缘水平面上有两个离得很近的导体环a、b。将条形磁铁沿它们的正中向下移动（不到达该平面），a、b将如何移动？
解：根据Φ=BS，磁铁向下移动过程中，B增大，所以穿过每个环中的磁通量都有增大的趋势，由于S不可改变，为阻碍增大，导体环应该尽量远离磁铁，所以a、b将相互远离。
O1 a
O2 b
例8：如图所示，在条形磁铁从图示位置绕O1O2轴转动90°的过程中，放在导轨右端附近的金属棒ab将如何移动？
解：无论条形磁铁的哪个极为N极，也无论是顺时针转动还是逆时针转动，在转动90°过程中，穿过闭合电路的磁通量总是增大的（条形磁铁内、外的磁感线条数相同但方向相反，在线框所围面积内的总磁通量和磁铁内部的磁感线方向相同且增大。而该位置闭合电路所围面积越大，总磁通量越小，所以为阻碍磁通量增大金属棒ab将向右移动。
a
b
L
R
例9：如图所示，a、b灯分别标有“36V 40W”和“36V 25W”，闭合电键，调节R，使a、b都正常发光。这时断开电键后重做实验：电键闭合后看到的现象是什么？稳定后那只灯较亮？再断开电键，又将看到什么现象？
解：重新闭合瞬间，由于电感线圈对电流增大的阻碍作用，a将慢慢亮起来，而b立即变亮。这时L的作用相当于一个大电阻；稳定后两灯都正常发光，a的额定功率大，所以较亮。这时L的作用相当于一只普通的电阻（就是该线圈的内阻）；断开瞬间，由于电感线圈对电流减小的阻碍作用，通过a的电流将逐渐减小，a渐渐变暗到熄灭，而abRL组成同一个闭合回路，所以b灯也将逐渐变暗到熄灭，而且开始还会闪亮一下（因为原来有Ia>Ib），并且通过b的电流方向与原来的电流方向相反。这时L的作用相当于一个电源。（若将a灯的额定功率小于b灯，则断开电键后b灯不会出现“闪亮”现象。）
O
B
例10：如图所示，用丝线将一个闭合金属环悬于O点，虚线左边有垂直于纸面向外的匀强磁场，而右边没有磁场。金属环的摆动会很快停下来。试解释这一现象。若整个空间都有垂直于纸面向外的匀强磁场，会有这种现象吗？
解：只有左边有匀强磁场，金属环在穿越磁场边界时（无论是进入还是穿出），由于磁通量发生变化，环内一定有感应电流产生。根据楞次定律，感应电流将会阻碍相对运动，所以摆动会很快停下来，这就是电磁阻尼现象。还可以用能量守恒来解释：有电流产生，就一定有机械能向电能转化，摆的机械能将不断减小。若空间都有匀强磁场，穿过金属环的磁通量不变化，无感应电流，不会阻碍相对运动，摆动就不会很快停下来。
