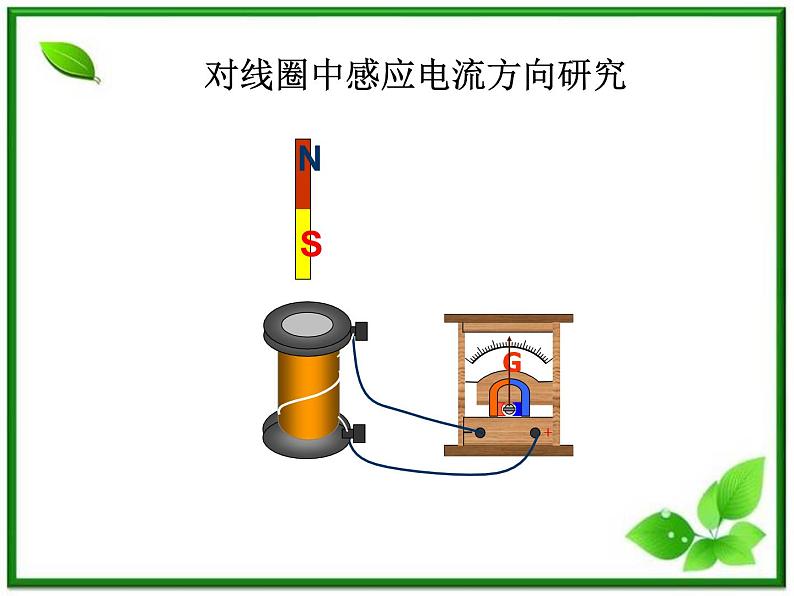

对线圈中感应电流方向研究

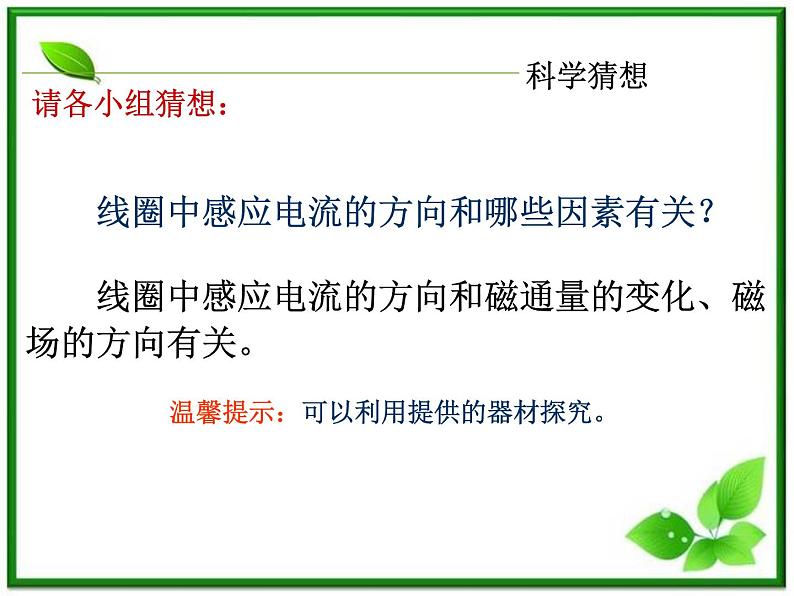

线圈中感应电流的方向和磁通量的变化、磁场的方向有关。
线圈中感应电流的方向和哪些因素有关？
温馨提示：可以利用提供的器材探究。

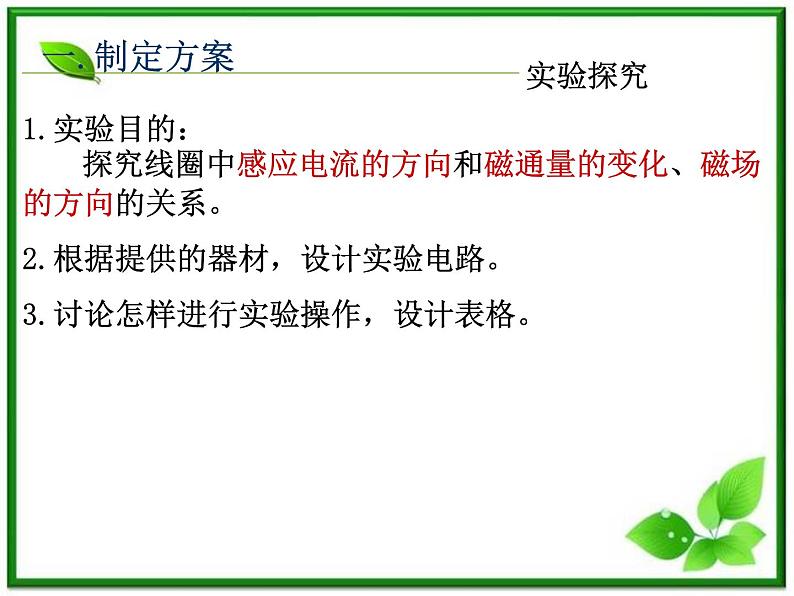

1.实验目的： 探究线圈中感应电流的方向和磁通量的变化、磁场的方向的关系。2.根据提供的器材，设计实验电路。3.讨论怎样进行实验操作，设计表格。

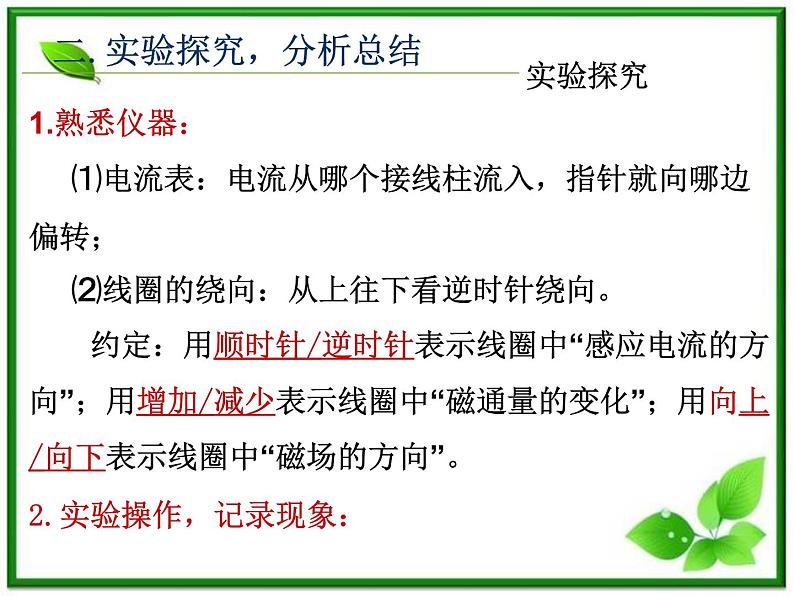

1.熟悉仪器： ⑴电流表：电流从哪个接线柱流入，指针就向哪边偏转； ⑵线圈的绕向：从上往下看逆时针绕向。 约定：用顺时针/逆时针表示线圈中“感应电流的方向”；用增加/减少表示线圈中“磁通量的变化”；用向上/向下表示线圈中“磁场的方向”。2.实验操作，记录现象：
二.实验探究，分析总结

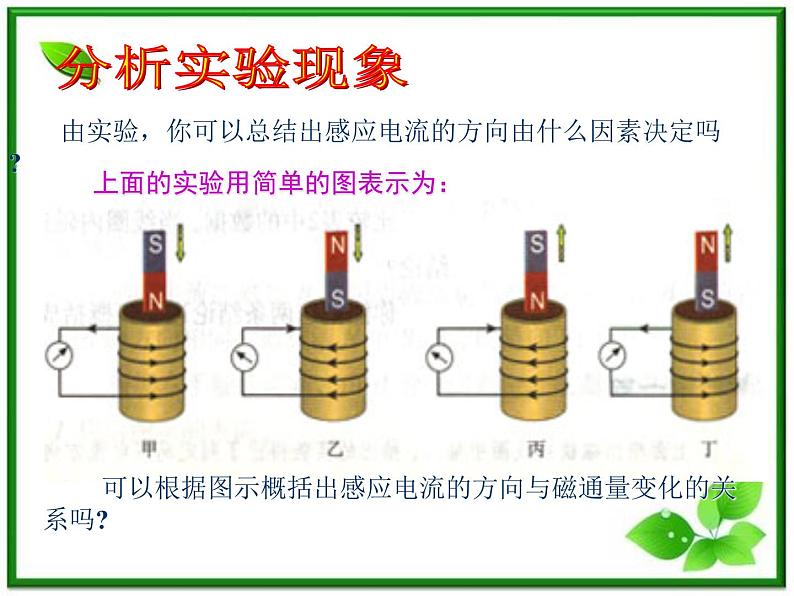

由实验，你可以总结出感应电流的方向由什么因素决定吗?

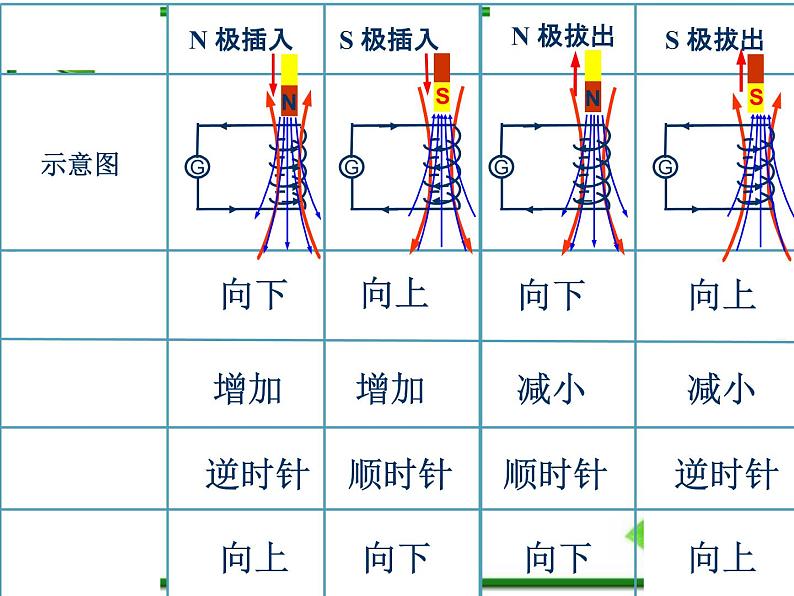

上面的实验用简单的图表示为：
可以根据图示概括出感应电流的方向与磁通量变化的关系吗?

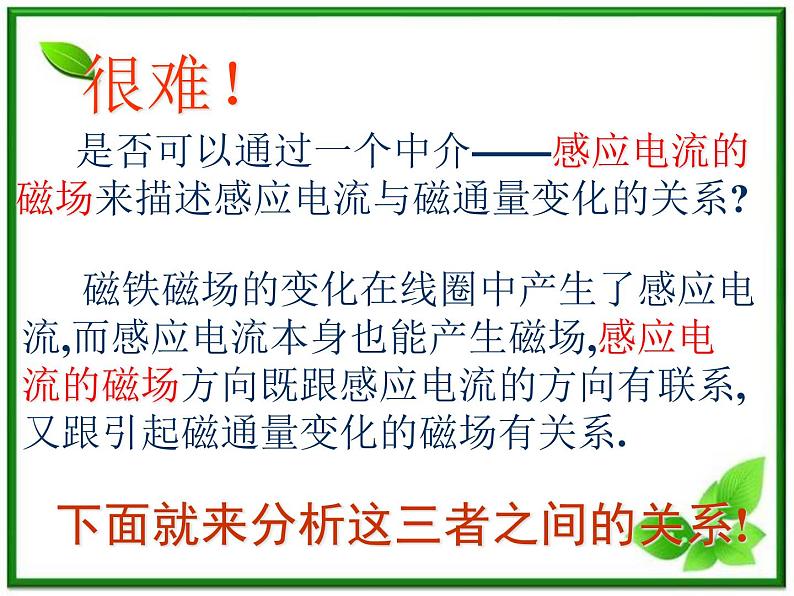

是否可以通过一个中介——感应电流的磁场来描述感应电流与磁通量变化的关系?
磁铁磁场的变化在线圈中产生了感应电流,而感应电流本身也能产生磁场,感应电流的磁场方向既跟感应电流的方向有联系,又跟引起磁通量变化的磁场有关系.
下面就来分析这三者之间的关系!
阻碍不是阻止,更不是相反
引起感应电流的磁通量的变化
一根竖直放置的直导线MN通以向上的电流，在直导线MN的右方平行放置一个矩形导线框ABCD，MN与ABCD在同一个竖直平面内。当直导线MN中的电流减小时，试判断：矩形导线框ABCD中感应电流的方向。
③判断原磁场磁通量的变化：
④由楞次定律判断感应电流的磁场方向：
⑤由安培定则判断感应电流的方向：
×× ××× ××× ×
4.体会了电和磁之间的对立统一。
1.探究出了一种判断感应电流方向的方法 楞次定律：感应电流具有这样的方向，即感应电流 的磁场总要阻碍引起感应电流的磁通量的变化。
3.经历了规律的探究过程；增进了交流与合作。
2.学到了一种分析方法——引入“中介”。
课本182页（1）、（4）
