人教版 (新课标)选修33 楞次定律教学演示ppt课件

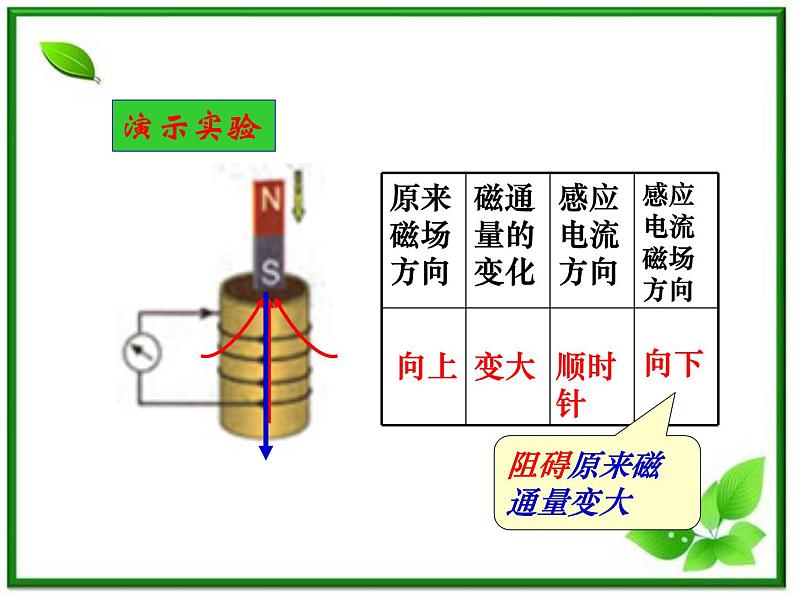

这是一份人教版 (新课标)选修33 楞次定律教学演示ppt课件，共25页。PPT课件主要包含了顺时针，阻碍原来磁通量变小，演示实验，阻碍原来磁通量变大，逆时针，1内容，感应电流的磁场，楞次定律，引起感应电流的，①谁阻碍等内容，欢迎下载使用。

（2）楞次定律的理解：
——“阻碍”不是“阻止”
⑤电磁感应中 的能量守恒
1、如图所示，在宽为L的水平平行光滑导轨上垂直导轨放置一个直导体棒MN，在导轨的左端连接一个电阻R。整个装置处在垂直导轨竖直向下的匀强磁场中，磁感应强度为B。当直导体棒受到一个垂直导轨水平向右的恒力F作用由静止开始在导轨上向右运动时，试根据楞次定律判断直导体棒感应电流的方向。
②判断原磁场磁通量的变化：
④由楞次定律判断感应电流的磁场方向：
⑤由安培定则判断感应电流的方向：
2、一根竖直放置的直导线MN通以向上的电流，在直导线MN的右方平行放置一个矩形导线框ABCD，MN与ABCD在同一个竖直平面内。当直导线MN中的电流减小时，试判断：矩形导线框中感应电流的方向。
×× ××× ××× ×
3、如图所示，M、N是套在同一铁芯上的两个线圈，M线圈与电池、电键、变阻器相连，N线圈与R’连成一闭合电路。当电键合上后，将图中变阻器R的滑片向左端滑动的过程中，流过电阻R’的感应电流什么方向？
4、 在竖直向下的匀强磁场中，放在水平导轨上的两平行导线aa’和bb’在外力作用下分别以速率Va和Vb沿导轨匀速滑动，如图所示。若回路中产生感应电流的方向为顺时针，则Va和Vb的关系可能是（　　）A、Va>Vb，都向右B、Va5、如图所示，导线框abcd与导线AB在同一平面内，直导线中通有恒定电流I，当线框由左向右匀速通过直导线过程中，线框中感应电流的方向是（　　）A．始终顺时针B．先顺时针，再逆时针C．先逆时针，再顺时针D．先顺时针，再逆时针，后顺时针
从dc边与AB重合运动至ab与AB重合：
线框由ab与AB重合的位置向右运动过程中：
画出通电导线AB的磁场方向：
线框由左向右运动至dc边与AB重合过程中：
感应电流方向为：逆时针；
感应电流方向为：顺时针。
线框回路中“·”增加，感应电流磁场为“×”
“·”减少、“×”增加，感应电流磁场为“·”
线框回路中“×”减少，感应电流磁场为“×”
6、如图所示,AOC是光滑的金属轨道,AO沿竖直方向,OC沿水平方向，PQ是一根金属直杆如图立在导轨上，OP＞OQ,直杆从图示位置由静止开始在重力作用下运动,运动过程中QO端始终在OC上，P端始终在AO上，直到完全落在OC上，空间存在着垂直纸面向外的匀强磁场,则在PQ棒滑动的过程中，下列判断正确的是（ 　 ）A.感应电流的方向始终由P→QB.感应电流的方向先由P→Q,再是Q→PC.PQ受磁场力的方向垂直于棒向左D.PQ受磁场力的方向垂直于棒先向左,再向右
7、一环形线圈放在匀强磁场中，设在第1ｓ内磁场方向垂直于线圈平面向里，若磁感强度Ｂ随时间ｔ的变化关系如图所示，那么在第2ｓ内，线圈中感应电流的大小和方向是（　　）A、大小恒定，逆时针方向B、大小恒定，顺时针方向C、大小逐渐增加，顺时针方向D、大小逐渐减小，逆时针方向
8、如图所示,水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN,当PQ在外力作用下运动时,MN在磁场力作用下向左运动。则PQ所做的运动可能是 （　　）A.向右匀速运动B.向右加速运动C.向左加速运动D.向左减速运动
9、一根竖直放置的直导线MN通以向上的电流，在直导线MN的右方平行放置一个矩形导线框ABCD，MN与ABCD在同一个竖直平面内。当直导线MN中的电流减小时，试判断：（1）导线框各边感应电流的安培力方向，这些力作用在线框上产生什么效果？（3）导线框各边感应电流的安培力的合力方向，这样的力作用在线框上产生什么效果？
× 　× 　 ××× 　× 　 ×× 　× 　×
增加线圈面积，阻碍磁通量变小
使线圈向左运动，阻碍磁通量变小
感应电流总是阻碍引起感应电流的磁通量的变化，可以通过感应电流的磁场来反映，也可以通过感应电流在原磁场中所受安培力来反映。
感应电流在原磁场中所受的安培力 产生的效果总是要阻碍引起感应电流的磁通量的变化:
②阻碍相对运动:“来拒去留”
①使线圈面积有扩大或缩小的趋势: “增缩减扩”
