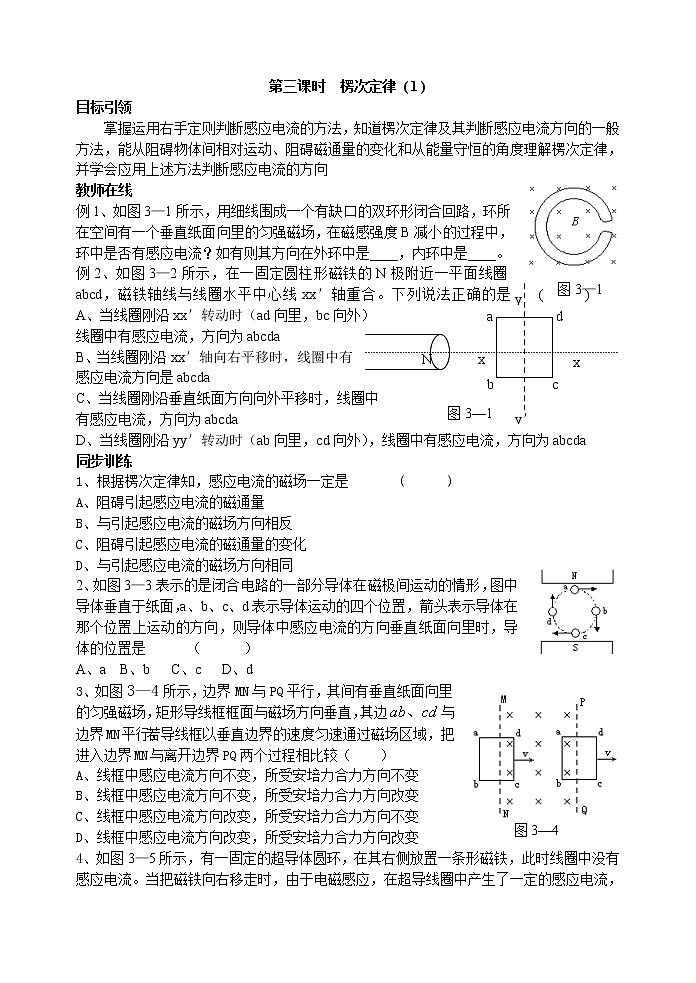

第三课时  楞次定律 ( 1 )

目标引领

掌握运用右手定则判断感应电流的方法，知道楞次定律及其判断感应电流方向的一般方法，能从阻碍物体间相对运动、阻碍磁通量的变化和从能量守恒的角度理解楞次定律，并学会应用上述方法判断感应电流的方向

教师在线

例1、如图3—1所示，用细线围成一个有缺口的双环形闭合回路，环所在空间有一个垂直纸面向里的匀强磁场，在磁感强度B减小的过程中，环中是否有感应电流？如有则其方向在外环中是____，内环中是____。

例2、如图3—2所示，在一固定圆柱形磁铁的N极附近一平面线圈abcd，磁铁轴线与线圈水平中心线xx′轴重合。下列说法正确的是 (      )

A、当线圈刚沿xx′转动时（ad向里，bc向外）

线圈中有感应电流，方向为abcda

B、当线圈刚沿xx′轴向右平移时，线圈中有感应电流方向是abcda

C、当线圈刚沿垂直纸面方向向外平移时，线圈中

有感应电流，方向为abcda

D、当线圈刚沿yy′转动时（ab向里，cd向外），线圈中有感应电流，方向为abcda

同步训练

1、根据楞次定律知，感应电流的磁场一定是       (      )

A、阻碍引起感应电流的磁通量

B、与引起感应电流的磁场方向相反

C、阻碍引起感应电流的磁通量的变化

D、与引起感应电流的磁场方向相同

2、如图3—3表示的是闭合电路的一部分导体在磁极间运动的情形，图中导体垂直于纸面，a、b、c、d表示导体运动的四个位置，箭头表示导体在那个位置上运动的方向，则导体中感应电流的方向垂直纸面向里时，导体的位置是      （      ）

A、a  B、b   C、c   D、d

3、如图3—4所示，边界MN与PQ平行，其间有垂直纸面向里的匀强磁场，矩形导线框框面与磁场方向垂直，其边与边界MN平行，若导线框以垂直边界的速度匀速通过磁场区域，把进入边界MN与离开边界PQ两个过程相比较（    ）

A、线框中感应电流方向不变，所受安培力合力方向不变

B、线框中感应电流方向不变，所受安培力合力方向改变

C、线框中感应电流方向改变，所受安培力合力方向不变

D、线框中感应电流方向改变，所受安培力合力方向改变

4、如图3—5所示，有一固定的超导体圆环，在其右侧放置一条形磁铁，此时线圈中没有感应电流。当把磁铁向右移走时，由于电磁感应，在超导线圈中产生了一定的感应电流，则这时的感应电流    （        ）

A、方向如图所示，将很快消失

B、方向如图所示，能继续维持

C、方向与图示相反，将很快消失

D、方向与图示相反，将继续维持

5、闭合线框abcd，自某高度自由下落时穿过在虚线范围内的一个有界的匀强磁场，当它经过如图3—6所示的三个位置时，感应电流的方向是（     ）

A、经过Ⅰ时，a→d→c→b→a     B、经过Ⅱ时，a→b→c→d→a

C、经过Ⅱ时，无感应电流        D、经过Ⅲ时，a→b→c→d→a翰林汇

6、一平面线圈用细杆悬于P点，开始时细杆处于水平位置，释放后让它在如图3—7所示的匀强磁场中运动。已知线圈平面始终与纸面垂直，当线圈第一次通过位置Ⅰ和位置Ⅱ时，顺着磁场的方向看去，线圈中感应电流的方向分别为(       )。
A、逆时针方向　逆时针方向
B、逆时针方向　顺时针方向
C、顺时针方向　顺时针方向
D、顺时针方向　逆时针方向
7、如果电流表中电流从正接线柱流入、负接线柱流出时，指针向右偏，把该电流表与一个线圈串联，如图3—8所示。请分别标明，图（A）中表针偏转方向、图（B）中磁铁的极性、图（C）中磁铁的运动方向、图（D）中线圈的绕制方向。

8、如图3—9中，Ⅰ和Ⅱ是一对异名磁极，ab为放在其间的金属棒。ab和cd用导线连成一个闭合回路。当ab棒向左运动时，cd导线受到向下的磁场力。由此可知Ⅰ是____极，Ⅱ是____极，a、b、c、d四点的电势由高到低依次排列的顺序是____

拓展尝新

9、1931年英国物理学家狄拉克从理论上预言：存在只有一个磁极的粒子，即“磁单极子”。1982年美国物理学家卡布莱设计了一个寻找磁单极子的实验，他设想，如果一个只有N极的磁单极子从上向下穿过如图3—10所示的超导线圈，那么，从上向下看，超导线圈上将出现（   ）

A、先是逆时针方向，然后是顺时针方向的感应电流

B、先是顺时针方向，然后是逆时针方向的感应电流

C、顺时针方向的持续感应电流

D、逆时针方向的持续感应电流

10、如图3—11所示，AOC是光滑的直角金属导轨，AO沿竖直方向，OC沿水平方向，ab是一根金属直棒，如图立在导轨上，它从静止开始在重力作用下运动，运动过程中b端始终在OC上，a端始终在AO上，直到ab完全落在OC上。整个装置放在一匀强磁场中，磁场方向垂直纸面向里，则ab棒在运动过程中
A、感应电流方向始终是b→a
B、感应电流方向先是b→a ，后变为a→b
C、受磁场力方向与ab垂直，如图中箭头所示方向
D、受磁场力方向与ab垂直，开始如图中箭头所示方向，后来变为与箭头所示方向相反
