这是一份物理选修3选修3-2第四章电磁感应6 互感和自感导学案

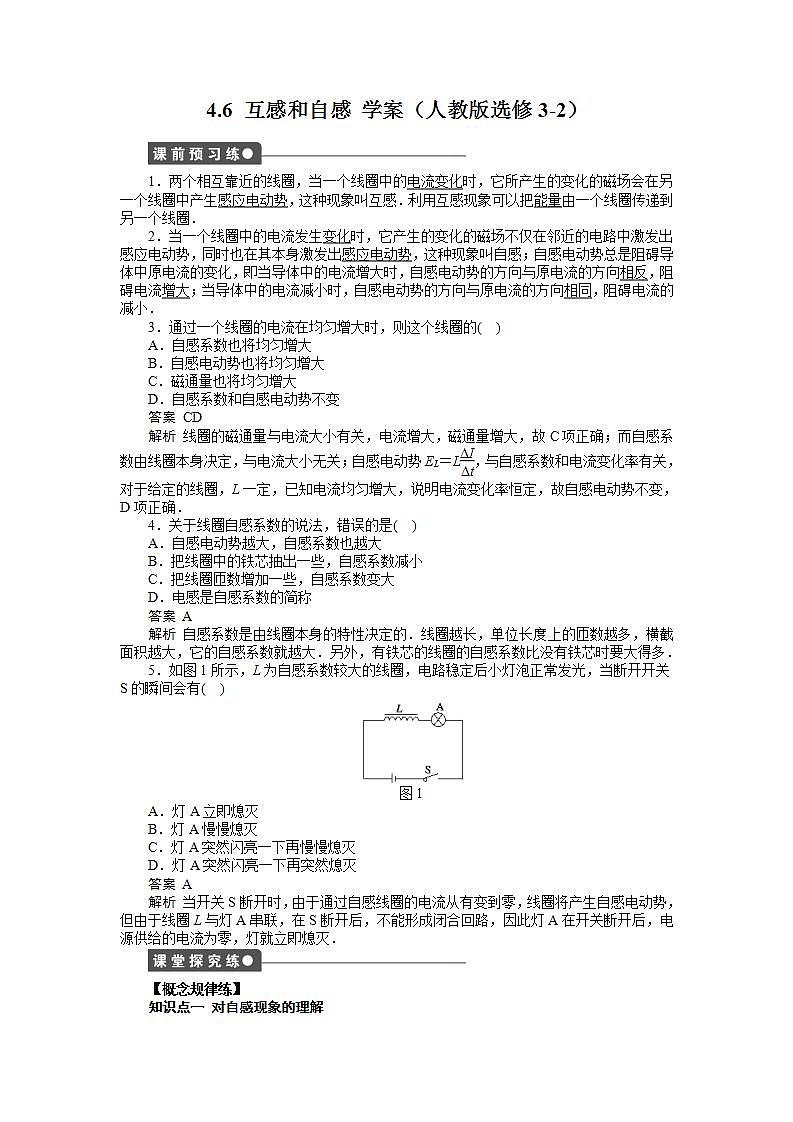

4.6 互感和自感学案（人教版选修3-2）1．两个相互靠近的线圈，当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势，这种现象叫互感．利用互感现象可以把能量由一个线圈传递到另一个线圈．2．当一个线圈中的电流发生变化时，它产生的变化的磁场不仅在邻近的电路中激发出感应电动势，同时也在其本身激发出感应电动势，这种现象叫自感；自感电动势总是阻碍导体中原电流的变化，即当导体中的电流增大时，自感电动势的方向与原电流的方向相反，阻碍电流增大；当导体中的电流减小时，自感电动势的方向与原电流的方向相同，阻碍电流的减小．3．通过一个线圈的电流在均匀增大时，则这个线圈的( )A．自感系数也将均匀增大B．自感电动势也将均匀增大C．磁通量也将均匀增大D．自感系数和自感电动势不变答案 CD解析线圈的磁通量与电流大小有关，电流增大，磁通量增大，故C项正确；而自感系数由线圈本身决定，与电流大小无关；自感电动势EL＝Leq \f(ΔI,Δt)，与自感系数和电流变化率有关，对于给定的线圈，L一定，已知电流均匀增大，说明电流变化率恒定，故自感电动势不变，D项正确．4．关于线圈自感系数的说法，错误的是( )A．自感电动势越大，自感系数也越大B．把线圈中的铁芯抽出一些，自感系数减小C．把线圈匝数增加一些，自感系数变大D．电感是自感系数的简称答案 A解析自感系数是由线圈本身的特性决定的．线圈越长，单位长度上的匝数越多，横截面积越大，它的自感系数就越大．另外，有铁芯的线圈的自感系数比没有铁芯时要大得多．5．如图1所示，L为自感系数较大的线圈，电路稳定后小灯泡正常发光，当断开开关S的瞬间会有( )图1A．灯A立即熄灭B．灯A慢慢熄灭C．灯A突然闪亮一下再慢慢熄灭D．灯A突然闪亮一下再突然熄灭答案 A解析当开关S断开时，由于通过自感线圈的电流从有变到零，线圈将产生自感电动势，但由于线圈L与灯A串联，在S断开后，不能形成闭合回路，因此灯A在开关断开后，电源供给的电流为零，灯就立即熄灭．【概念规律练】知识点一对自感现象的理解1．关于自感现象，正确的说法是( )A．感应电流一定和原来的电流方向相反B．对于同一线圈，当电流变化越大时，线圈产生的自感电动势也越大C．对于同一线圈，当电流变化越快时，线圈的自感系数也越大D．对于同一线圈，当电流变化越快时，线圈中的自感电动势也越大答案 D解析当电流增加时，自感电动势的方向与原来的电流反向，当电流减小时与原来的电流同向，故选项A错误；自感电动势的大小，与电流变化快慢有关，与电流变化大小无关，故选项B错误；自感系数只取决于线圈的本身因素，与电流变化情况无关．故选项C错误；结合选项B的错误原因可知，选项D正确．点评自感的实质仍然是电磁感应现象，电流的强弱决定其周围磁场的强弱，当电流变化时引起电流周围的磁场发生变化，就会在线圈中产生感应电动势．2．关于线圈的自感系数、自感电动势下列说法中正确的是( )A．线圈中电流变化越大，线圈自感系数越大B．对于某一线圈，自感电动势正比于电流的变化量C．一个线圈的电流均匀增大，这个线圈自感系数、自感电动势都不变D．自感电动势总与原电流方向相反答案 C解析线圈的自感系数由线圈本身的因素决定．E自∝eq \f(ΔI,Δt)，而不是E自∝ΔI，C对，A、B错．线圈中电流减小时，自感电动势方向与原电流方向相同，电流增大时，自感电动势方向与原电流方向相反，D错．点评电流的变化量ΔI不等同于电流的变化率eq \f(ΔI,Δt)，E∝eq \f(ΔI,Δt)而不是E∝ΔI.自感系数仅和线圈本身有关．知识点二通电自感和断电自感3．如图2所示电路中，A、B是完全相同的灯泡，L是电阻不计的电感线圈，下列说法中正确的是( )图2A．当开关S闭合时，A灯先亮，B灯后亮B．当开关S闭合时，B灯先亮，A灯后亮C．当开关S闭合时，A、B灯同时亮，以后B灯更亮，A灯熄灭D．当开关S闭合时，A、B灯同时亮，以后亮度不变答案 C解析当开关S闭合时，电路中电流增加，由于线圈的自感作用，其中产生一自感电动势阻碍电流的增加，此时A、B二灯相当于串联，同时亮；之后线圈相当于一段导线，将A灯短路，A灯熄灭，因B灯所加电压增加而变得更亮．点评开关闭合时，线圈自感电动势与电源电动势方向相反，若自感系数足够大，瞬间可以认为断路，随即变缓直至消失．4．在如图3所示的电路中，带铁芯的、电阻较小的线圈L与灯A并联，当合上开关S后灯A正常发光．则下列说法中正确的是( )图3A．当断开S时，灯A立即熄灭B．当断开S时，灯A突然闪亮后熄灭C．用阻值与灯A相同的线圈取代L接入电路，当断开S时，灯A逐渐熄灭D．用阻值与线圈L相同的电阻取代L接入电路，当断开S时，灯A突然闪亮后熄灭答案 BC解析在S断开的瞬间，L与A构成闭合回路，灯A不会立即熄灭．问题是“小灯泡在熄灭之前是否更亮一下”这一点如何确定．根据P＝I2R可知，灯A能否闪亮，取决于S断开的瞬间，流过A的电流是否更大一些．在断开S的瞬间，灯A中原来的电流IA立即消失．但灯A和线圈L组成一闭合回路，由于线圈L的自感作用，其中的电流IL不会立即消失，它还要通过回路维持短暂的时间．如果IL>IA，则灯A熄灭之前要闪亮一下；如果IL≤IA，则灯A是逐渐熄灭而不闪亮一下．至于IL和IA的大小关系，由RA和RL的大小关系决定：若RA>RL，则IA
