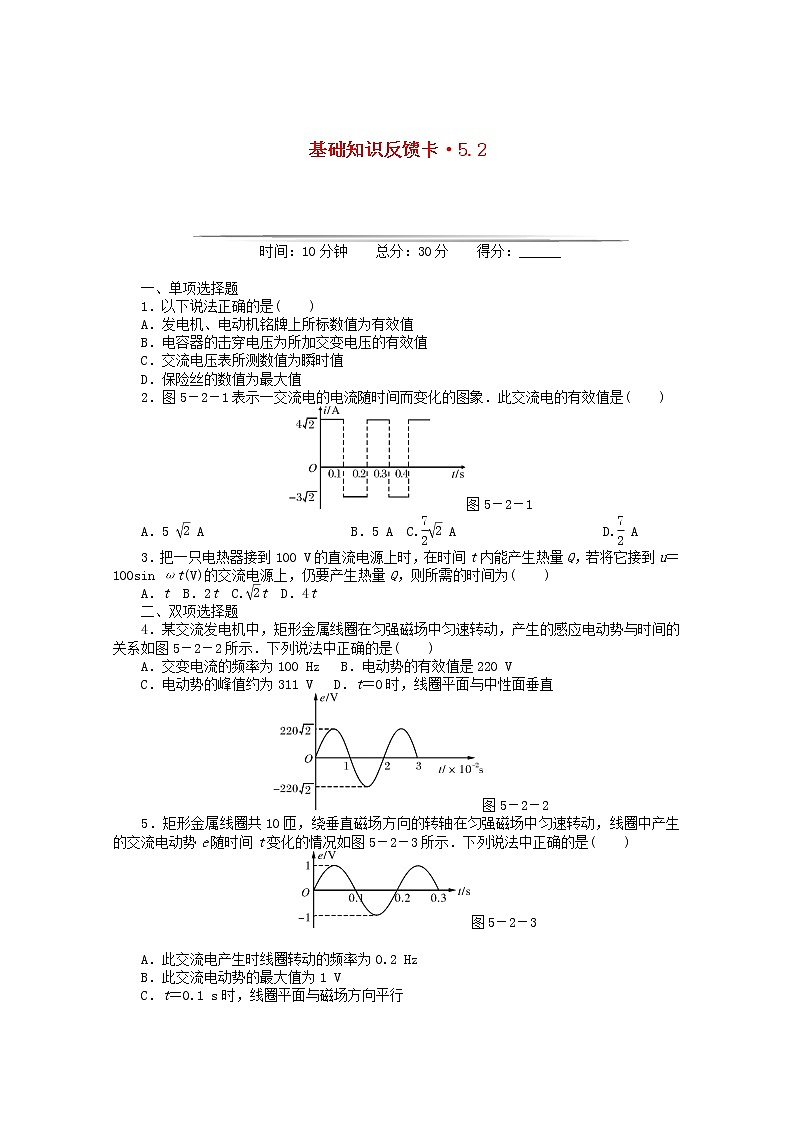

基础知识反馈卡·5.2

时间：10分钟　　总分：30分　　得分：______

一、单项选择题

1．以下说法正确的是(　　)

A．发电机、电动机铭牌上所标数值为有效值

B．电容器的击穿电压为所加交变电压的有效值

C．交流电压表所测数值为瞬时值

D．保险丝的数值为最大值

2．图5－2－1表示一交流电的电流随时间而变化的图象．此交流电的有效值是(　　)

图5－2－1

A．5  A         B．5 A  C. A         D. A

3．把一只电热器接到100 V的直流电源上时，在时间t内能产生热量Q，若将它接到u＝100sin ωt(V)的交流电源上，仍要产生热量Q，则所需的时间为(　　)

A．t  B．2t  C.t  D．4t

二、双项选择题

4．某交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间的关系如图5－2－2所示．下列说法中正确的是(　　)

A．交变电流的频率为100 Hz   B．电动势的有效值是220 V

C．电动势的峰值约为311 V   D．t＝0时，线圈平面与中性面垂直

图5－2－2

5．矩形金属线圈共10匝，绕垂直磁场方向的转轴在匀强磁场中匀速转动，线圈中产生的交流电动势e随时间t变化的情况如图5－2－3所示．下列说法中正确的是(　　)

　图5－2－3

A．此交流电产生时线圈转动的频率为0.2 Hz

B．此交流电动势的最大值为1 V

C．t＝0.1 s时，线圈平面与磁场方向平行

D．线圈在转动过程中穿过线圈的最大磁通量为 Wb

三、非选择题

6．如图5－2－4所示是一交流发电机的原理示意图，在磁感应强度为B的匀强磁场中，有一匝数为N，面积为S的矩形线圈，以角速度ω绕OO′轴做匀速转动，这个线圈产生的交流电动势的最大值是________，有效值是________，线圈从图中位置转过90°的过程中，电动势的平均值是________．

图5－2－4

基础知识反馈卡·5.2

1．A　解析：为了表明交流电通过用电器产生的效果，用电器上所标的都是交流电的有效值，A对；交流电流表或交流电压表都测的是有效值，C错；电容器的耐压值为最大值，保险丝的数值为有效值，B、D全错．

2．B　解析：该交变电流通过阻值为R的电阻一个周期的时间(即0.02 s)内所产生的热量为：Q交＝(4 )2×R×0.01＋(3 )2×R×0.01设直流电流I通过电阻R一个周期的时间(即0.02 s)内产生的热量为Q直＝I2R×0.02.由交流的有效值定义得Q直＝Q交，即50×0.01R＝I2×0.02R.则I＝5 A，即交变电流的有效值为5 A.

3．B　解析：热效应对应交变电流的有效值．

4．BC

5．BD　解析：从图中可知，交流电动势的最大值为1 V，线圈转动的周期为0.2 s, 线圈转动的频率为5 Hz，t＝0.1 s时，线圈处于中性面．由Em＝nBSω，BS＝＝ Wb.

6．NBSω　NBSω　NBSω
