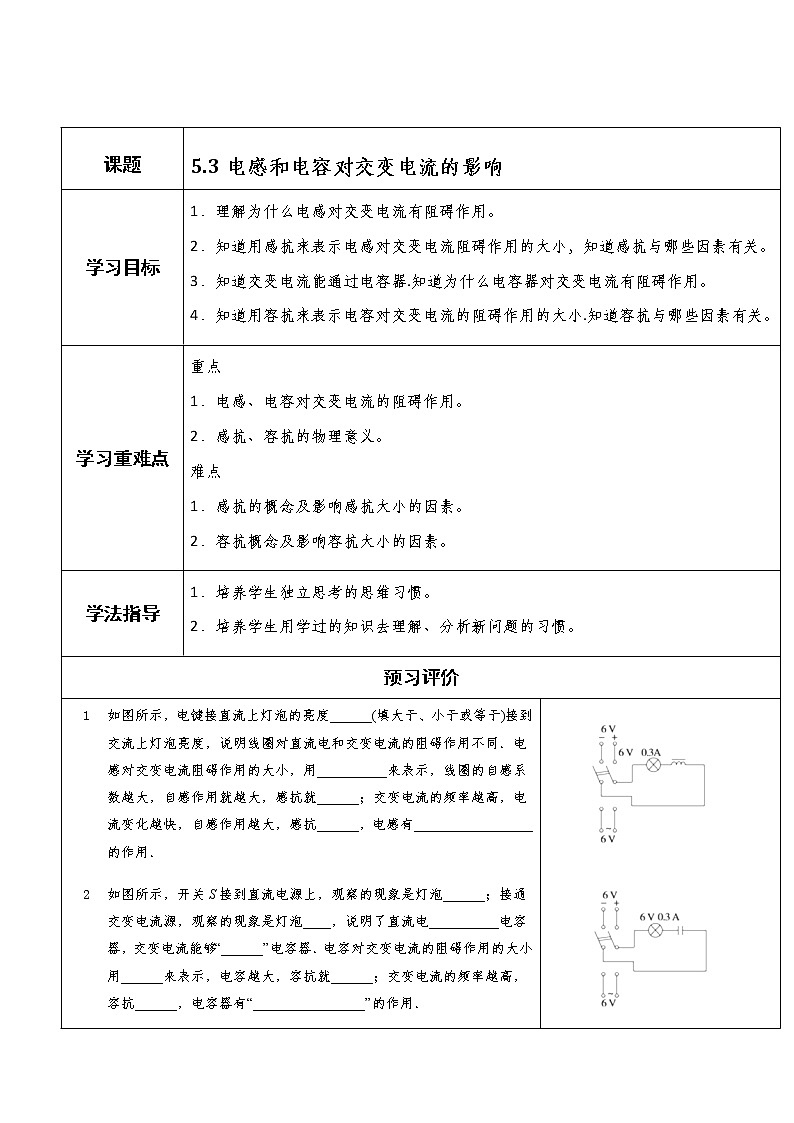

课题
5.3电感和电容对交变电流的影响
学习目标
1．理解为什么电感对交变电流有阻碍作用。
2．知道用感抗来表示电感对交变电流阻碍作用的大小，知道感抗与哪些因素有关。
3．知道交变电流能通过电容器.知道为什么电容器对交变电流有阻碍作用。
4．知道用容抗来表示电容对交变电流的阻碍作用的大小.知道容抗与哪些因素有关。
学习重难点
重点
1．电感、电容对交变电流的阻碍作用。
2．感抗、容抗的物理意义。
难点
1．感抗的概念及影响感抗大小的因素。
2．容抗概念及影响容抗大小的因素。
学法指导
1．培养学生独立思考的思维习惯。
2．培养学生用学过的知识去理解、分析新问题的习惯。
预习评价
如图所示，电键接直流上灯泡的亮度______(填大于、小于或等于)接到交流上灯泡亮度，说明线圈对直流电和交变电流的阻碍作用不同．电感对交变电流阻碍作用的大小，用__________来表示，线圈的自感系数越大，自感作用就越大，感抗就______；交变电流的频率越高，电流变化越快，自感作用越大，感抗______，电感有_________________的作用．
如图所示，开关S接到直流电源上，观察的现象是灯泡______；接通交变电流源，观察的现象是灯泡____，说明了直流电__________电容器，交变电流能够“______”电容器．电容对交变电流的阻碍作用的大小用______来表示，电容越大，容抗就______；交变电流的频率越高，容抗______，电容器有“________________”的作用．

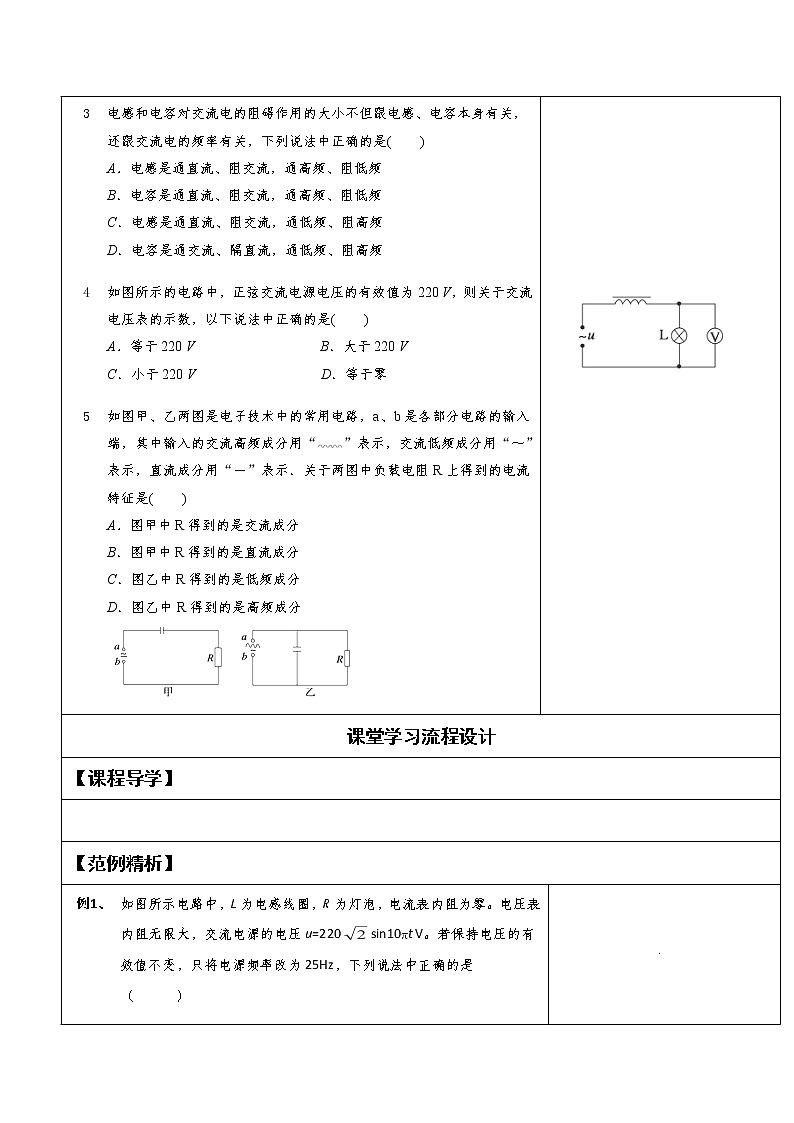

电感和电容对交流电的阻碍作用的大小不但跟电感、电容本身有关，还跟交流电的频率有关，下列说法中正确的是( )
A．电感是通直流、阻交流，通高频、阻低频
B．电容是通直流、阻交流，通高频、阻低频
C．电感是通直流、阻交流，通低频、阻高频
D．电容是通交流、隔直流，通低频、阻高频
如图所示的电路中，正弦交流电源电压的有效值为220 V，则关于交流电压表的示数，以下说法中正确的是( )
A．等于220 V B．大于220 V
C．小于220 V D．等于零
如图甲、乙两图是电子技术中的常用电路，a、b是各部分电路的输入端，其中输入的交流高频成分用“”表示，交流低频成分用“～”表示，直流成分用“－”表示．关于两图中负载电阻R上得到的电流特征是( )
A．图甲中R得到的是交流成分
B．图甲中R得到的是直流成分
C．图乙中R得到的是低频成分
D．图乙中R得到的是高频成分
课堂学习流程设计
【课程导学】
【范例精析】
如图所示电路中，L为电感线圈，R为灯泡，电流表内阻为零。电压表内阻无限大，交流电源的电压u=220sin10πt V。若保持电压的有效值不变，只将电源频率改为25Hz，下列说法中正确的是 （ ）
A．电流表示数增大
B．电压表示数减小
C．灯泡变暗
D．灯泡变亮
图所示是电视机电源部分的滤波装置，当输入端输入含有直流成分、交流低频成分的电流后，能在输出端得到较稳定的直流电，试分析其工作原理及各电容和电感的作用。
达标检测

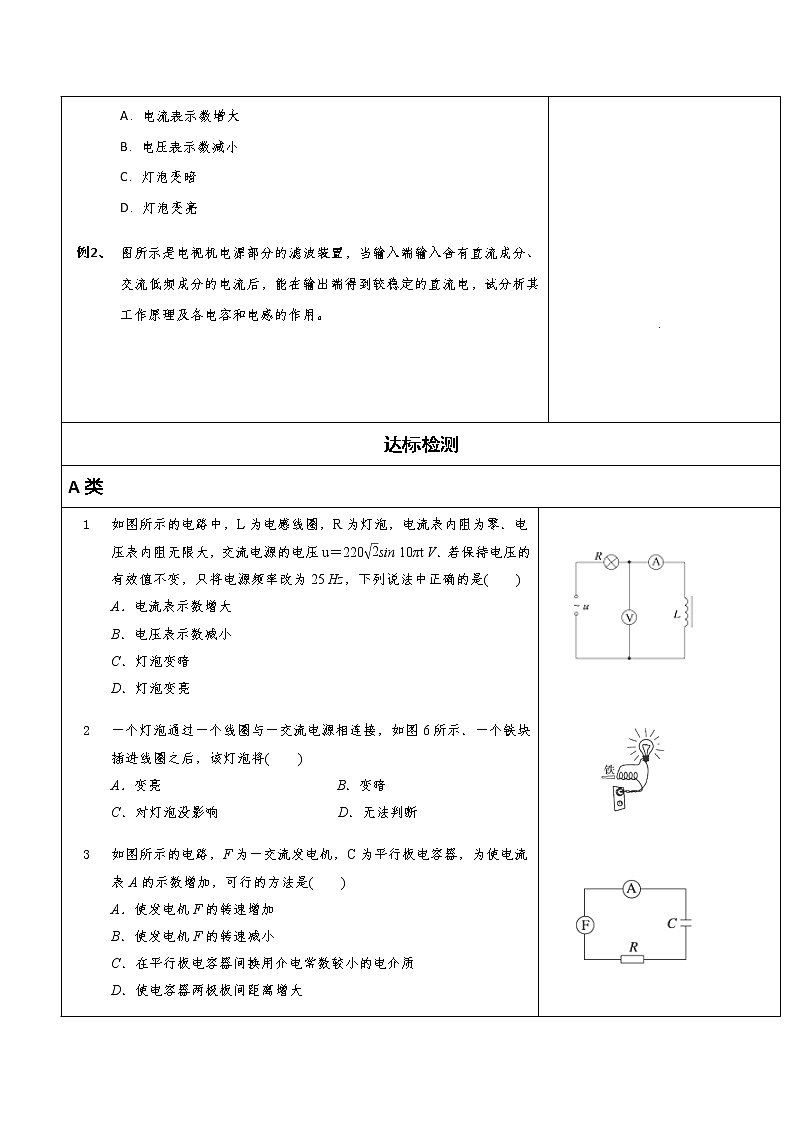

A类
如图所示的电路中，L为电感线圈，R为灯泡，电流表内阻为零．电压表内阻无限大，交流电源的电压u＝220eq \r(2)sin 10πt V．若保持电压的有效值不变，只将电源频率改为25 Hz，下列说法中正确的是( )
A．电流表示数增大
B．电压表示数减小
C．灯泡变暗
D．灯泡变亮
一个灯泡通过一个线圈与一交流电源相连接，如图6所示．一个铁块插进线圈之后，该灯泡将( )
A．变亮 B．变暗
C．对灯泡没影响 D．无法判断
如图所示的电路，F为一交流发电机，C为平行板电容器，为使电流表A的示数增加，可行的方法是( )
A．使发电机F的转速增加
B．使发电机F的转速减小
C．在平行板电容器间换用介电常数较小的电介质
D．使电容器两极板间距离增大
如图所示，(a)、(b)两电路是电容器的两种不同连接方式，它们各在什么情况下采用？应该怎样选用电容器？
在图所示的电路中，a、b两端连接的交流电源既含高频交流，又含低频交流；L是一个25 mH的高频扼流圈，C是一个100 pF的电容器，R是负载电阻．下列说法正确的是
A．L的作用是“通低频，阻高频”
B．C的作用是“通交流，隔直流”
C．C的作用是“通高频，阻低频”
D．通过R的电流中，低频交流所占的百分比远远大于高频交流所占的百分比
如图所示的电路中，A、B、C三灯亮度相同，电源为220 V,50 Hz的交流电源，以下叙述中正确的是( )
A．改接220 V,100 Hz的交流电源时，A灯变亮，B灯变暗，C灯亮度不变
B．改接220 V,100 Hz的交流电源时，A灯变暗，B灯变亮，C灯变亮
C．改接220 V的直流电源时，A灯熄灭，B灯变亮，C灯亮度不变
D．改接220 V的直流电源时，A灯熄灭，B灯变亮，C灯变暗
如图所示，输入端ab的输入电压既有直流成分，又有交流成分，以下说法中，正确的是(L的直流电阻不为零)( )
A．直流成分只能从L通过
B．交流成分只能从R通过
C．通过R的既有直流成分又有交流成分
D．通过L的直流成分比通过R的直流成分要大
如图所示的电路中，正弦交流电源电压的有效值为220 V，则关于交流电压表的示数，以下说法中正确的是( )
A．等于220 V B．大于220 V
C．小于220 V D．等于零
B类
关于低频扼流圈，下列说法正确的是 （ ）
A．这种线圈的自感系数很小，对直流有很大的阻碍作用
B．这种线圈的自感系数很大，对低频电流有很大的阻碍作用
C．这种线圈的自感系数很大，对高频交流的阻碍作用比低频交流的阻碍作用更大
D．这种线圈的自感系数很小，对高频交流的阻碍作用很大而对低频交流的阻碍作用很小
在图所示电路中，u是有效值为200 V的交流电源，C是电容器，R是电阻.关于交流电压表的示数，下列说法正确的是 （ ）
A．等于220 VB．大于220 V
C．小于220 VD．等于零
在图所示的电路中，a、b两端连接的交流电源既含高频交流，又含低频交流；L是一个25 mH的高频扼流圈，C是一个100 pF的电容器，R是负载电阻，下列说法中正确的是（ ）
A.L的作用是“通低频，阻高频”
B.C的作用是“通交流，隔直流”
C.C的作用是“通高频，阻低频”
D.通过R的电流中，低频电流所占的百分比远远大于高频交流所占的百分比
如图所示，交变电流电压的瞬时表达式u=311sin157t V时，三个电流表的示数相同，若电源电压改为u′=sin314t V时，则 （ ）
A．电流表 的示数减小
B．电流表的示数增大
C．电流表的示数不变
