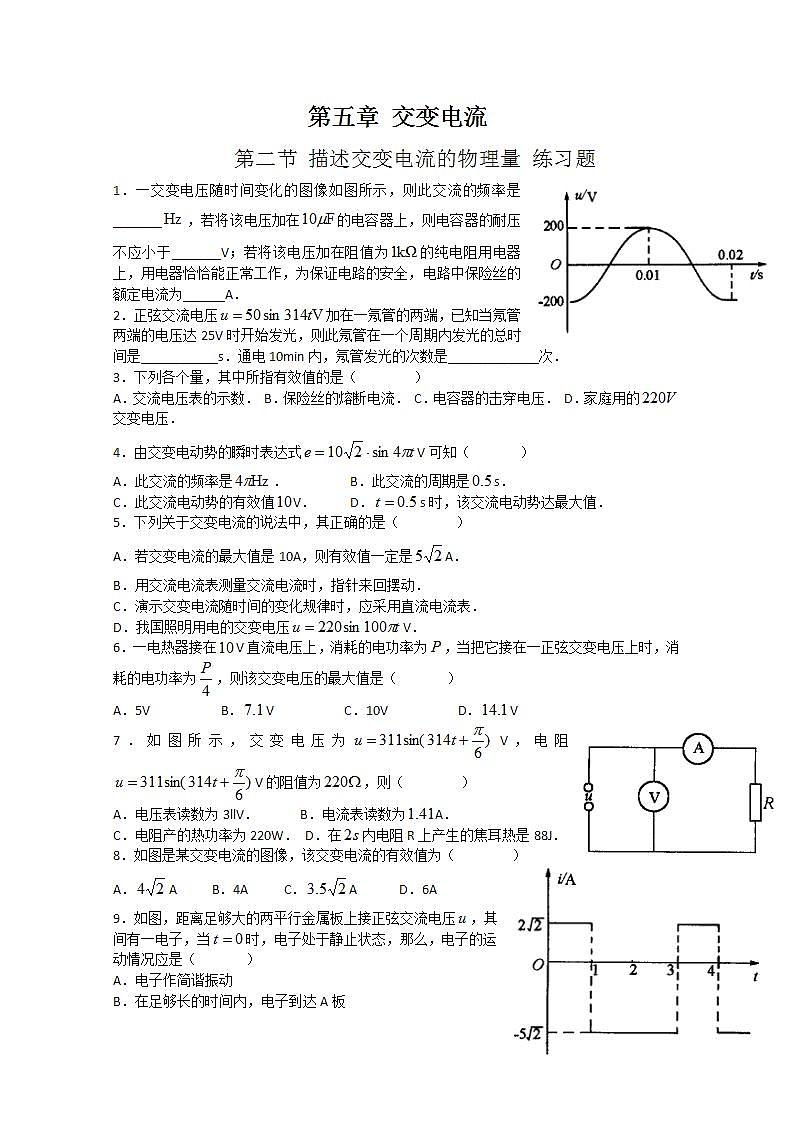

第五章 交变电流第二节 描述交变电流的物理量 练习题1．一交变电压随时间变化的图像如图所示，则此交流的频率是_______，若将该电压加在的电容器上，则电容器的耐压不应小于_______V；若将该电压加在阻值为的纯电阻用电器上，用电器恰恰能正常工作，为保证电路的安全，电路中保险丝的额定电流为______A．2．正弦交流电压加在一氖管的两端，已知当氖管两端的电压达25V时开始发光，则此氖管在一个周期内发光的总时间是___________s．通电10min内，氖管发光的次数是_____________次．3．下列各个量，其中所指有效值的是（ ）A．交流电压表的示数． B．保险丝的熔断电流． C．电容器的击穿电压． D．家庭用的交变电压．4．由交变电动势的瞬时表达式V可知（ ）A．此交流的频率是． B．此交流的周期是s．C．此交流电动势的有效值V． D．s时，该交流电动势达最大值．5．下列关于交变电流的说法中，其正确的是（ ）A．若交变电流的最大值是10A，则有效值一定是A．B．用交流电流表测量交流电流时，指针来回摆动．C．演示交变电流随时间的变化规律时，应采用直流电流表．D．我国照明用电的交变电压V．6．一电热器接在V直流电压上，消耗的电功率为，当把它接在一正弦交变电压上时，消耗的电功率为，则该交变电压的最大值是（ ）A．5V B．V C．10V D．V7．如图所示，交变电压为V，电阻V的阻值为，则（ ）A．电压表读数为3llV． B．电流表读数为A．C．电阻产的热功率为220W． D．在内电阻R上产生的焦耳热是88J．8．如图是某交变电流的图像，该交变电流的有效值为（ ）A．A B．4A C．A D．6A9．如图，距离足够大的两平行金属板上接正弦交流电压，其间有一电子，当时，电子处于静止状态，那么，电子的运动情况应是（ ）A．电子作简谐振动B．在足够长的时间内，电子到达A板C．当时，电子的速度达到最大值D．当时，电子回到出发点10．正弦交流电压的峰值为10V，周期为0.2s，将此电压接在10的电阻上，在0.05s内电阻上产生的热量（ ）A．可能为零 B．一定为0.25JC．不可能大于0.25J D．可能小于是0.25J11．某电路两端的交变电压，在时，电压值为10V，求接在此电路两端的交流电压表的示数，如将阻值为的电阻接入电路，求电阻上产生的焦耳热功率．2．一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度绕垂直于磁场方向的固定轴转动，线圈的匝数，穿过线圈的磁通量随时间的变化关系如图所示，发电机线圈的电阻，外电路电阻，求串联在外电路中的交流电流的读数．
