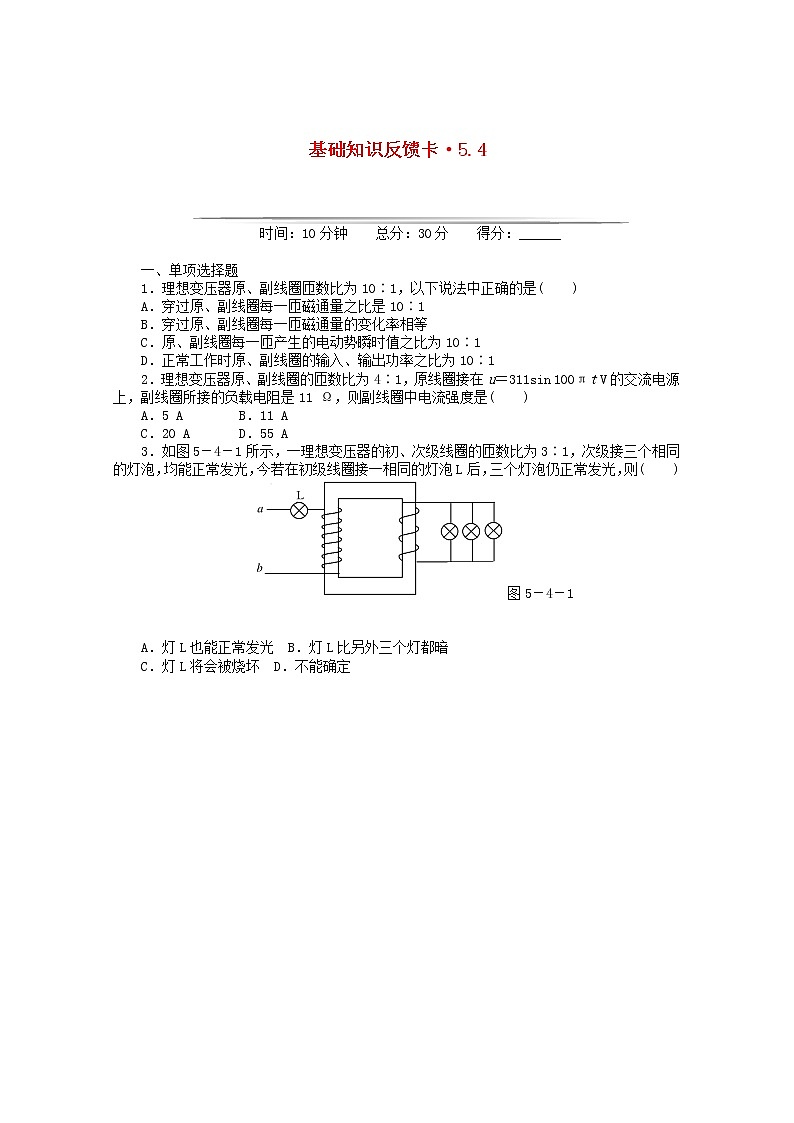

基础知识反馈卡·5.4  时间：10分钟　　总分：30分　　得分：______ 一、单项选择题1．理想变压器原、副线圈匝数比为10∶1，以下说法中正确的是(　　)A．穿过原、副线圈每一匝磁通量之比是10∶1B．穿过原、副线圈每一匝磁通量的变化率相等C．原、副线圈每一匝产生的电动势瞬时值之比为10∶1D．正常工作时原、副线圈的输入、输出功率之比为10∶12．理想变压器原、副线圈的匝数比为4∶1，原线圈接在u＝311sin 100πt V的交流电源上，副线圈所接的负载电阻是11 Ω，则副线圈中电流强度是(　　)A．5 A    B．11 A  C．20 A    D．55 A3．如图5－4－1所示，一理想变压器的初、次级线圈的匝数比为3∶1，次级接三个相同的灯泡，均能正常发光，今若在初级线圈接一相同的灯泡L后，三个灯泡仍正常发光，则(　　)图5－4－1  A．灯L也能正常发光  B．灯L比另外三个灯都暗C．灯L将会被烧坏  D．不能确定
二、双项选择题4．理想变压器原副线圈两侧一定相同的物理量是(　　)A．交流电频率    B．磁通量变化率 C．电压     D．电流5．一个理想变压器，原线圈和副线圈的匝数分别为n1和n2，正常工作时输入和输出的电压、电流、功率分别为U1和U2、I1和I2，P1和P2，已知n1＞n2，则(　　)    A．U1＞U2，P1＜P2   B．P1＝P2，I1＜I2C．I1＜I2，U1＞U2   D．P1＞P2，I1＞I2三、非选择题6．原、副线圈对应关系：电压关系＝______________；电流关系＝______________或n1I1＝n2I2＋n3I3＋…；电功率关系：P入＝______________.
基础知识反馈卡·5.41．B　解析：对理想变压器，无磁通量损漏，因而穿过两个线圈的交变磁通量相同，磁通量变化率相同，因而每匝线圈产生感应电动势相等，才导致电压与匝数成正比；理想变压器认为可以忽略热损耗，故输入功率等于输出功率．2．A　解析：从表达式可知，电源电动势的最大值即输入电压的最大值Umax＝311 V，则输入电压的有效值U1＝＝220 V，根据理想变压器的规律U2＝＝55 V，通过负载的电流I2＝＝5 A. 3．A　解析：若设每一个灯泡中的电流为I，则输出电流为3I，由电流之比与匝数数成反比，则原线圈中的输入电流为I，所以L也能正常发光．4．AB　解析：变压器原副线圈共用一个铁芯，磁通量相同，磁通量变化率相同，两侧电流频率相同．5．BC　解析：根据理想变压器电压与匝数成反比，电流与匝数成正比，不耗能可得．6.　　P出
