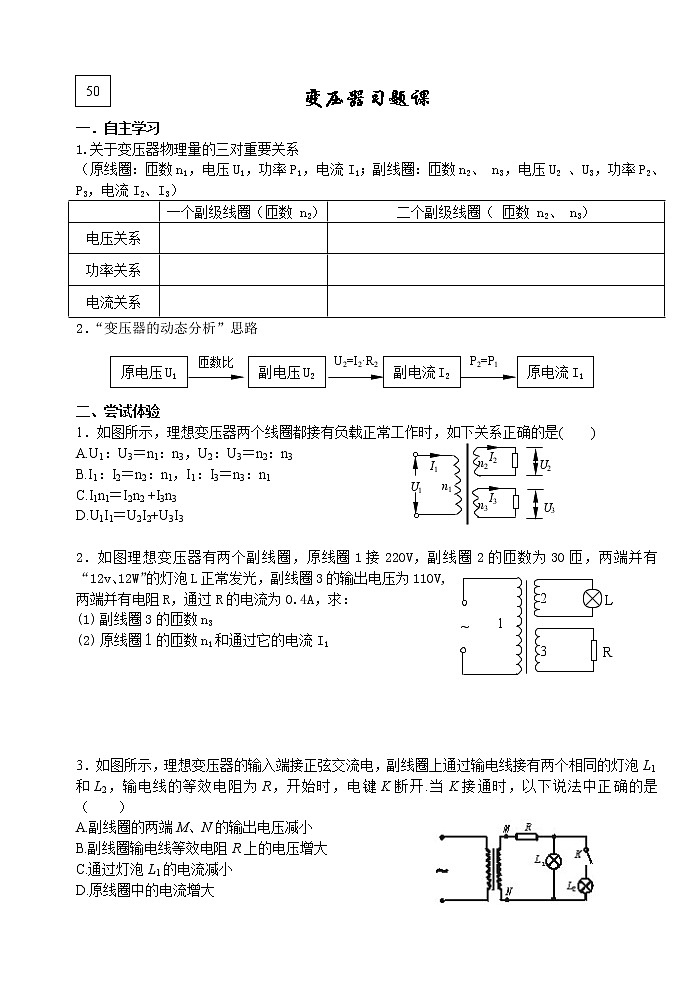

高中物理人教版 (新课标)选修3选修3-2第五章 交变电流4 变压器教案及反思

这是一份高中物理人教版 (新课标)选修3选修3-2第五章 交变电流4 变压器教案及反思，共2页。教案主要包含了尝试体验，领悟整合，开放探究等内容，欢迎下载使用。
1.关于变压器物理量的三对重要关系
（原线圈：匝数n1，电压U1，功率P1，电流I1；副线圈：匝数n2、 n3，电压U2 、U3，功率P2、P3，电流I2、I3）
2．“变压器的动态分析”思路
原电压U1
副电压U2
副电流I2
原电流I1
匝数比
U2=I2·R2
P2=P1
二、尝试体验
1．如图所示，理想变压器两个线圈都接有负载正常工作时，如下关系正确的是( )
U1
U2
U3
n3
n2
I2
I3
I1
n1
A.U1：U3＝n1：n3，U2：U3＝n2：n3
B.I1：I2＝n2：n1，I1：I3＝n3：n1
C.I1n1＝I2n2 +I3n3
D.U1I1＝U2I2+U3I3
R
L
3
2
1
~
2．如图理想变压器有两个副线圈，原线圈1接220V，副线圈2的匝数为30匝，两端并有“12v、12W”的灯泡L正常发光，副线圈3的输出电压为110V,两端并有电阻R，通过R的电流为0.4A，求：
副线圈3的匝数n3
原线圈１的匝数n1和通过它的电流I1
3．如图所示，理想变压器的输入端接正弦交流电，副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R，开始时，电键K断开.当K接通时，以下说法中正确的是（ ）
A.副线圈的两端M、N的输出电压减小
B.副线圈输电线等效电阻R上的电压增大
C.通过灯泡L1的电流减小
D.原线圈中的电流增大
三、领悟整合
4．如图所示的理想变压器有两个副线圈，各自分别接有“6V，6W”和“12V，12W”的灯泡，在原线圈两端加上220V的交流电压时，两灯泡均正常发光，求：
n
n1
n2
220V
~
6V，6W
12V，12W
（1）两副线圈的匝数比n1∶n2
（2）原线圈中的输入电流I
5．如图所示，已知n1∶n2=4∶3,R2=100 Ω,变压器没有功率损耗，在原线圈上加上交流电压U1=40sin100πtV,则R2上的发热功率是________W.若R3=25 Ω,发热功率与R2一样，则流过原线圈的电流I1和流过R3的电流I3之比为_______
k
U1
a
I1
b
p
R
6．如图所示为一理想变压器，K为单刀双掷开关，P为滑动变阻器的滑动触头，U 1为加在原线圈两端的电压，I1为原线圈中的电流强度，则：（ ）
A.保持U1及P的位置不变，K由a合到b时，I1将增大
B.保持P的位置及U1不变，K由b合到a时，R消耗的功率减小
C.保持U1不变，K合在a处，使P上滑，I1将增大
D.保持P的位置不变，K合在a处时，若U1增大，I1将增大
7． 如图所示为一理想变压器，原线圈的输入电压U1＝3300V，副线圈的输出电压U2＝220V，绕过铁芯的导线所接的电压表示数U0＝2V，则
（1）原线圈的匝数是多少？ （2）当s断开时，A2的示数I2＝5A，则A1的示数？
（3）当s闭合时，A2的示数将如何变化？A1的示数将如何变化？
A1
A2
V
U1
U2
S
四、开放探究
d
c
b
a
n1
n2
n3
A
～
8．在下图中，理想变压器输入电压一定，两副线圈匝数分别为n2和n3，把一个电热器接在a、b间，让c、d空载时，电流表读数为I，把该电热器接在c、d间，让a、b空载时，电流表示数为I′，则I∶I′的值是______________。
一个副级线圈（匝数 n2）
二个副级线圈（ 匝数 n2、 n3）
电压关系
功率关系
电流关系
