人教版 (新课标)选修31 交变电流学案

这是一份人教版 (新课标)选修31 交变电流学案

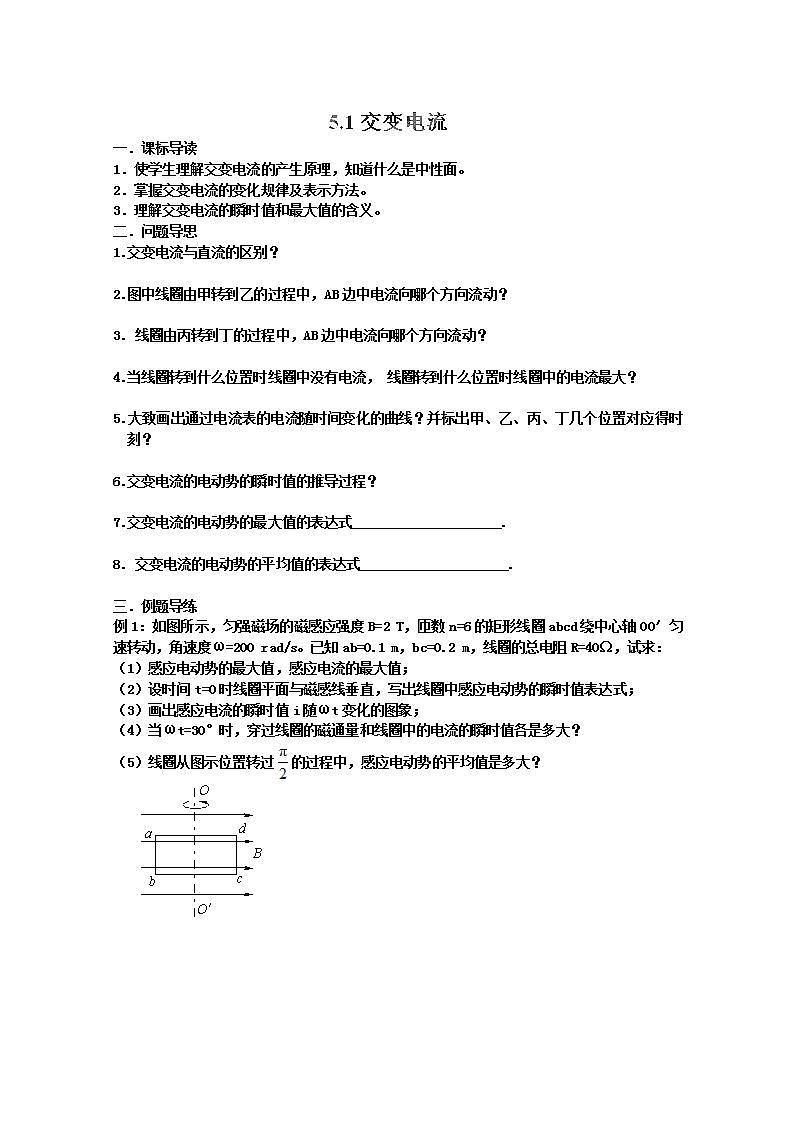

一．课标导读1．使学生理解交变电流的产生原理，知道什么是中性面。2．掌握交变电流的变化规律及表示方法。3．理解交变电流的瞬时值和最大值的含义。二．问题导思1.交变电流与直流的区别？2.图中线圈由甲转到乙的过程中，AB边中电流向哪个方向流动？3. 线圈由丙转到丁的过程中，AB边中电流向哪个方向流动？4.当线圈转到什么位置时线圈中没有电流， 线圈转到什么位置时线圈中的电流最大？5.大致画出通过电流表的电流随时间变化的曲线？并标出甲、乙、丙、丁几个位置对应得时刻？6.交变电流的电动势的瞬时值的推导过程？7.交变电流的电动势的最大值的表达式_____________________.8. 交变电流的电动势的平均值的表达式_____________________.三．例题导练例1：如图所示，匀强磁场的磁感应强度B=2 T，匝数n=6的矩形线圈abcd绕中心轴OO′匀速转动，角速度ω=200 rad/s。已知ab=0.1 m，bc=0.2 m，线圈的总电阻R=40Ω，试求：（1）感应电动势的最大值，感应电流的最大值；（2）设时间t=0时线圈平面与磁感线垂直，写出线圈中感应电动势的瞬时值表达式；（3）画出感应电流的瞬时值i随ωt变化的图象；（4）当ωt=30°时，穿过线圈的磁通量和线圈中的电流的瞬时值各是多大？（5）线圈从图示位置转过的过程中，感应电动势的平均值是多大？
