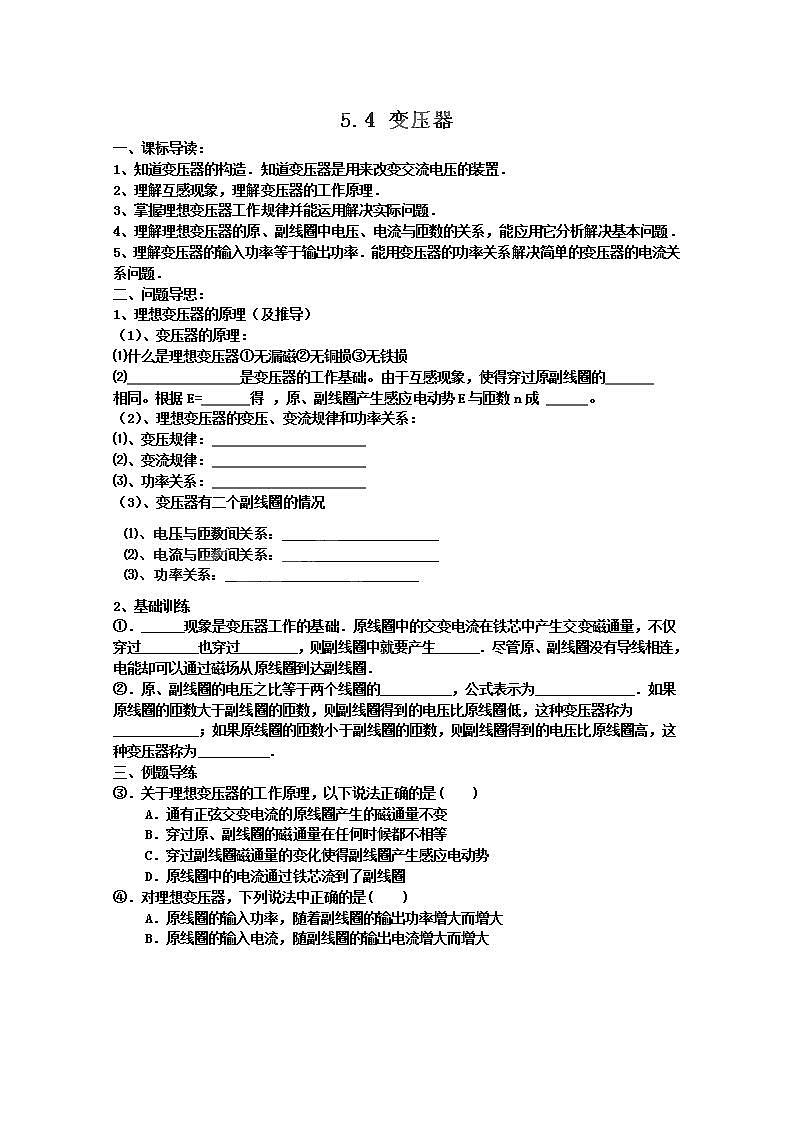

高中物理人教版 (新课标)选修34 变压器导学案

这是一份高中物理人教版 (新课标)选修34 变压器导学案

一、课标导读：1、知道变压器的构造．知道变压器是用来改变交流电压的装置．2、理解互感现象，理解变压器的工作原理．3、掌握理想变压器工作规律并能运用解决实际问题．4、理解理想变压器的原、副线圈中电压、电流与匝数的关系，能应用它分析解决基本问题．5、理解变压器的输入功率等于输出功率．能用变压器的功率关系解决简单的变压器的电流关系问题．二、问题导思：1、理想变压器的原理（及推导）（1）、变压器的原理： = 1 \* GB2 ⑴什么是理想变压器①无漏磁②无铜损 = 3 \* GB3 ③无铁损 = 2 \* GB2 ⑵ 是变压器的工作基础。由于互感现象，使得穿过原副线圈的 相同。根据E= 得 ，原、副线圈产生感应电动势E与匝数n成 。（2）、理想变压器的变压、变流规律和功率关系： = 1 \* GB2 ⑴、变压规律：  = 2 \* GB2 ⑵、变流规律：  = 3 \* GB2 ⑶、功率关系： （3）、变压器有二个副线圈的情况2、基础训练①．______现象是变压器工作的基础．原线圈中的交变电流在铁芯中产生交变磁通量，不仅穿过________也穿过________，则副线圈中就要产生______．尽管原、副线圈没有导线相连，电能却可以通过磁场从原线圈到达副线圈．②．原、副线圈的电压之比等于两个线圈的__________，公式表示为______________．如果原线圈的匝数大于副线圈的匝数，则副线圈得到的电压比原线圈低，这种变压器称为____________；如果原线圈的匝数小于副线圈的匝数，则副线圈得到的电压比原线圈高，这种变压器称为__________．三、例题导练③．关于理想变压器的工作原理，以下说法正确的是(　　)A．通有正弦交变电流的原线圈产生的磁通量不变B．穿过原、副线圈的磁通量在任何时候都不相等C．穿过副线圈磁通量的变化使得副线圈产生感应电动势D．原线圈中的电流通过铁芯流到了副线圈④．对理想变压器，下列说法中正确的是(　　)A．原线圈的输入功率，随着副线圈的输出功率增大而增大B．原线圈的输入电流，随副线圈的输出电流增大而增大
