    湖北大学附属中学物理(选修3-2)导学案 5.4《变压器》(人教版)

    湖北大学附属中学物理(选修3-2)导学案 5.4《变压器》第1页
    湖北大学附属中学物理(选修3-2)导学案 5.4《变压器》第2页
    湖北大学附属中学物理(选修3-2)导学案 5.4《变压器》第3页
    还剩3页未读, 继续阅读
    下载需要5学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    高中物理人教版 (新课标)选修3选修3-2第五章 交变电流4 变压器学案及答案

    展开

    这是一份高中物理人教版 (新课标)选修3选修3-2第五章 交变电流4 变压器学案及答案

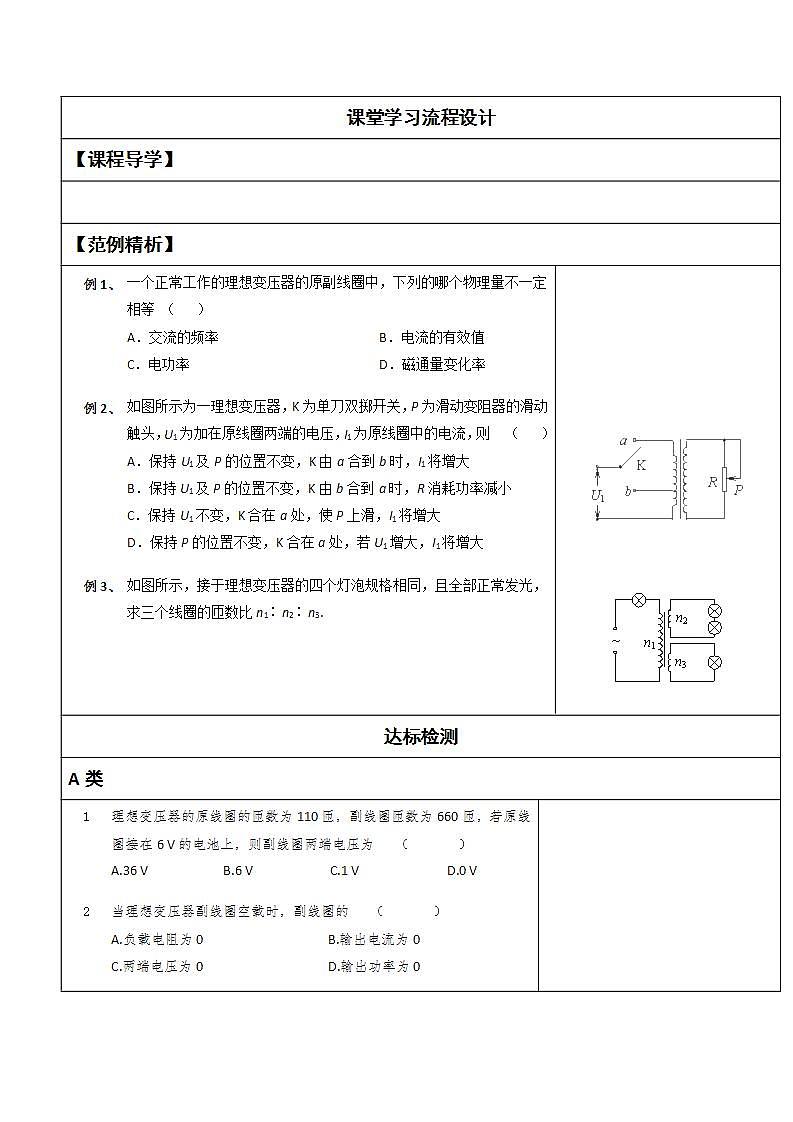

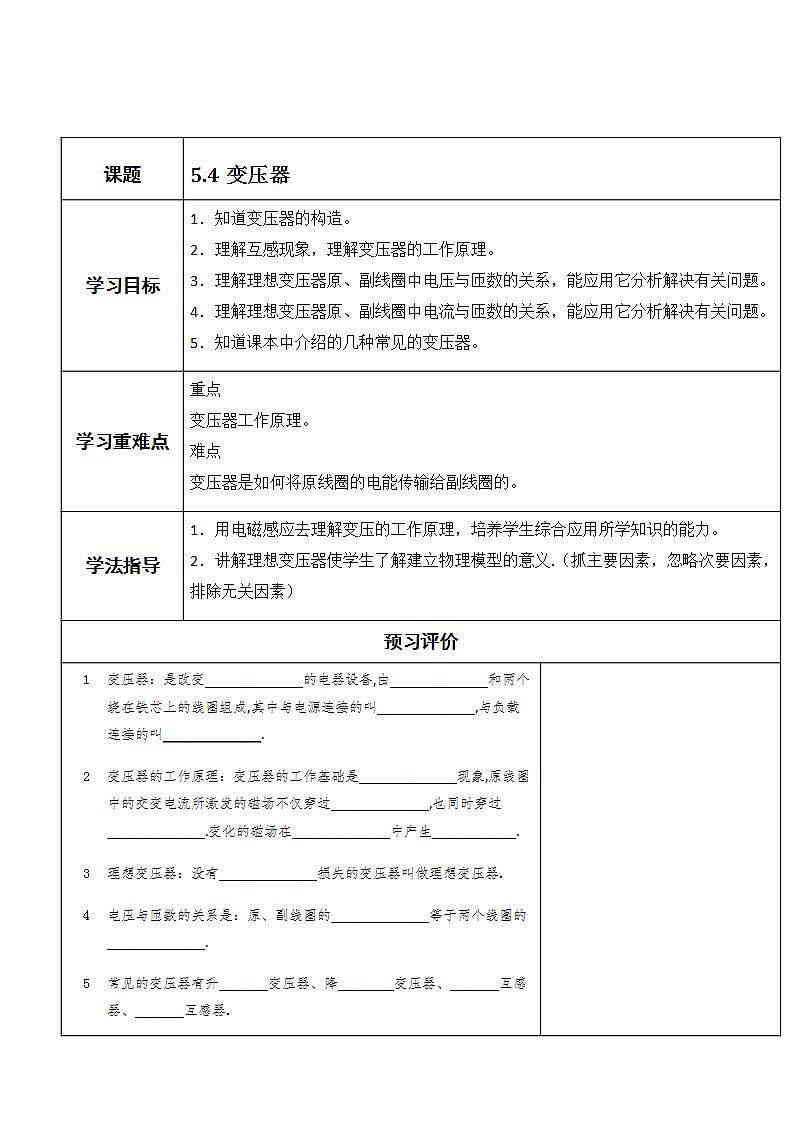

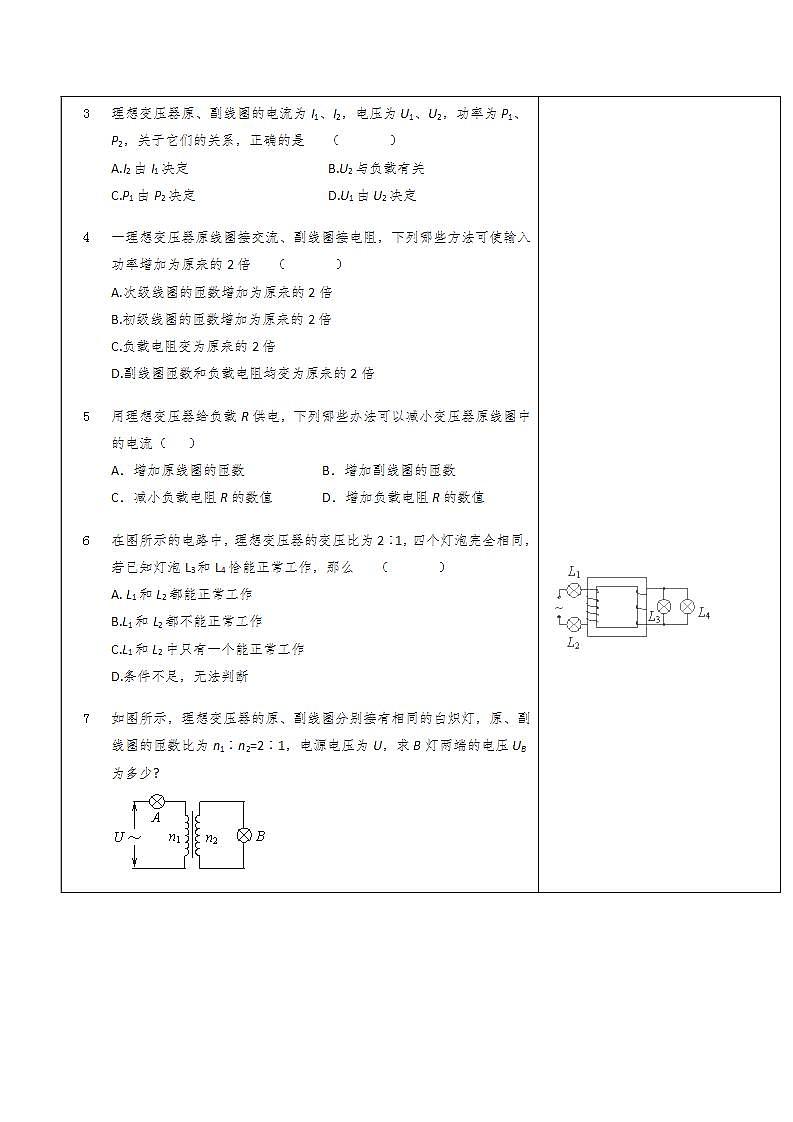

    课题5.4变压器学习目标1.知道变压器的构造。2.理解互感现象,理解变压器的工作原理。3.理解理想变压器原、副线圈中电压与匝数的关系,能应用它分析解决有关问题。4.理解理想变压器原、副线圈中电流与匝数的关系,能应用它分析解决有关问题。5.知道课本中介绍的几种常见的变压器。学习重难点重点变压器工作原理。难点变压器是如何将原线圈的电能传输给副线圈的。学法指导1.用电磁感应去理解变压的工作原理,培养学生综合应用所学知识的能力。2.讲解理想变压器使学生了解建立物理模型的意义.(抓主要因素,忽略次要因素,排除无关因素)预习评价变压器:是改变______________的电器设备,由______________和两个绕在铁芯上的线圈组成,其中与电源连接的叫______________,与负载连接的叫______________.变压器的工作原理:变压器的工作基础是______________现象,原线圈中的交变电流所激发的磁场不仅穿过______________,也同时穿过______________.变化的磁场在______________中产生____________.理想变压器:没有______________损失的变压器叫做理想变压器.电压与匝数的关系是:原、副线圈的______________等于两个线圈的______________.常见的变压器有升_______变压器、降________变压器、_______互感器、_______互感器.课堂学习流程设计【课程导学】【范例精析】一个正常工作的理想变压器的原副线圈中,下列的哪个物理量不一定相等 ( )A.交流的频率 B.电流的有效值C.电功率 D.磁通量变化率如图所示为一理想变压器,K为单刀双掷开关,P为滑动变阻器的滑动触头,U1为加在原线圈两端的电压,I1为原线圈中的电流,则 ( )A.保持U1及P的位置不变,K由a合到b时,I1将增大B.保持U1及P的位置不变,K由b合到a时,R消耗功率减小C.保持U1不变,K合在a处,使P上滑,I1将增大D.保持P的位置不变,K合在a处,若U1增大,I1将增大如图所示,接于理想变压器的四个灯泡规格相同,且全部正常发光,求三个线圈的匝数比n1∶n2∶n3.达标检测A类理想变压器的原线圈的匝数为110匝,副线圈匝数为660匝,若原线圈接在6 V的电池上,则副线圈两端电压为 ( )A.36 V B.6 V C.1 V D.0 V当理想变压器副线圈空载时,副线圈的 ( )A.负载电阻为0 B.输出电流为0C.两端电压为0 D.输出功率为0理想变压器原、副线圈的电流为I1、I2,电压为U1、U2,功率为P1、P2,关于它们的关系,正确的是 ( )A.I2由I1决定 B.U2与负载有关C.P1由P2决定 D.U1由U2决定一理想变压器原线圈接交流、副线圈接电阻,下列哪些方法可使输入功率增加为原来的2倍 ( )A.次级线圈的匝数增加为原来的2倍B.初级线圈的匝数增加为原来的2倍C.负载电阻变为原来的2倍D.副线圈匝数和负载电阻均变为原来的2倍用理想变压器给负载R供电,下列哪些办法可以减小变压器原线圈中的电流( ) A.增加原线圈的匝数 B.增加副线圈的匝数C.减小负载电阻R的数值 D.增加负载电阻R的数值在图所示的电路中,理想变压器的变压比为2∶1,四个灯泡完全相同,若已知灯泡L3和L4恰能正常工作,那么 ( )A. L1和L2都能正常工作B.L1和L2都不能正常工作C.L1和L2中只有一个能正常工作D.条件不足,无法判断如图所示,理想变压器的原、副线圈分别接有相同的白炽灯,原、副线圈的匝数比为n1∶n2=2∶1,电源电压为U,求B灯两端的电压UB为多少?如图中所示,理想变压器B的原线圈跟副线圈的匝数比 n1∶n2=2∶1,交流电源电压U1=220 V,F为熔断电流为I0=1.0 A的保险丝,负载为一可变电阻.(1)当电阻R=100 Ω时,保险丝能否被熔断?(2)要使保险丝不被熔断,电阻R的阻值应不小于多少?变压器输出的电功率不能超过多少?B类对于理想变压器,下列说法中正确的是( )A.原线圈的输入功率随着副线圈的输出功率增大而增大B.原线圈的输入电流随着副线圈的输出电流增大而增大C.原线圈的电压不随副线圈的输出电流变化而变化D.当副线圈的电流为零时,原线圈的电压也为零如图所示,理想变压器原副线圈匝数之比n1:n2=4:1,当导体棒L在匀强磁场中向左做匀速直线运动时,电流表A1的示数12mA,则电流表A2的示数为( )A.3mA B.0C.48mA D.与负载R的值有关如图所示,一个理想变压器,初、次级线圈匝数比为10:1,把初级线圈接入U=220sin100πtV的交流电源,那么( )A.用交流电压表测量次级输出电压为220VB.次级交流电的频率为100HzC.次级接入R=22Ω的电阻,则初级线圈的电流为1AD.次级接入,R=22Ω的负载,则变压器的输入功率为22W将输入为220V,输出为6V的变压器,改绕成输出为30V的变压器.若副线圈原来的匝数为30匝,原线圈匝数不变,则副线圈应增加的匝数是( )A.150匝 B.120匝C.130匝 D.144匝一台理想变压器的原、副线圈匝数比为4∶1,若原线圈加上u=1414sin100πt (V)的交流电,则用交流电压表测得副线圈两端的电压是 ( )A、250 V B、353.5 V C、499.8 V D、200 V如图所示,理想变压器的副线圈上通过输电线接两个相同的灯泡L1和L2,输电线的等效电阻为R开始时,开关S断开.当S接通时,以下说法中正确的是( )A.副线圈两端M、N的输出电压减小B.副线圈输电线等效电阻R上的电压降增大C.通过灯泡L1的电流减小D.原线圈中的电流增大如图所示,一理想变压器的变压比为3∶1,图中四只灯泡完全相同.在L1、L2、L3正常发光的条件下,若断开L4,则 ( )A、L1、L2、L3变亮 B、L1、L2、L3变暗C、L1变亮,L2、L3变暗 D、L1变暗,L2、L3亮度变亮一单相变压器原副线圈匝数比为20:1,原线圈两端电压U1=220V,副线圈电阻r2=1Ω,负载电阻R=19Ω.求副线圈输出电压U2、原线圈输人功率P1及变压器的效率.学习反思布置作业
