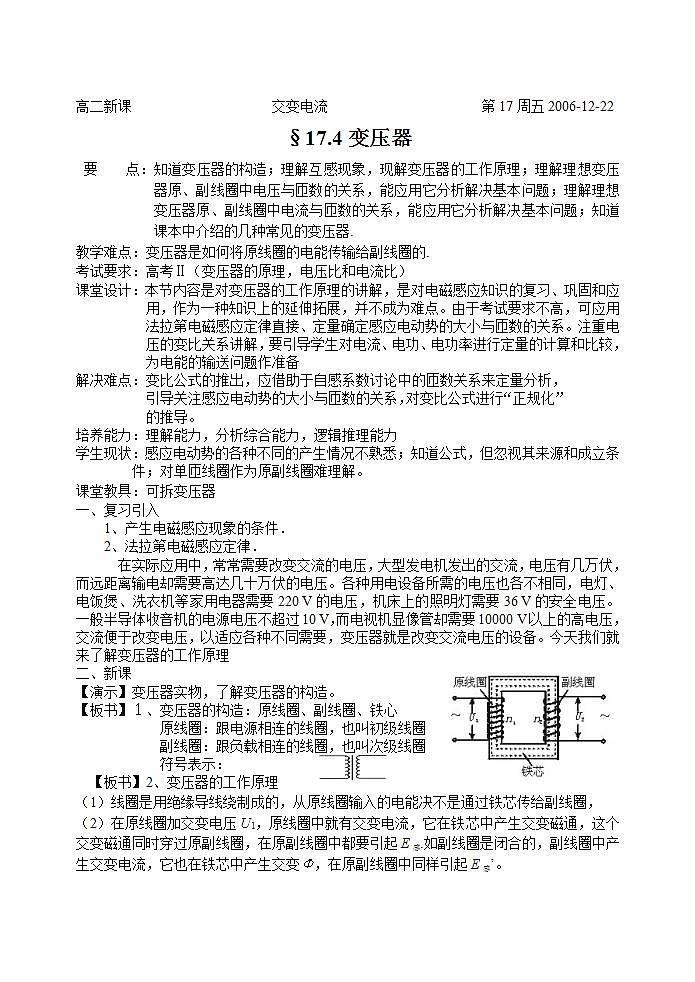

高二新课交变电流第17周五2006-12-22§17.4变压器要点：知道变压器的构造；理解互感现象，现解变压器的工作原理；理解理想变压器原、副线圈中电压与匝数的关系，能应用它分析解决基本问题；理解理想变压器原、副线圈中电流与匝数的关系，能应用它分析解决基本问题；知道课本中介绍的几种常见的变压器.教学难点：变压器是如何将原线圈的电能传输给副线圈的.考试要求：高考Ⅱ（变压器的原理，电压比和电流比）课堂设计：本节内容是对变压器的工作原理的讲解，是对电磁感应知识的复习、巩固和应用，作为一种知识上的延伸拓展，并不成为难点。由于考试要求不高，可应用法拉第电磁感应定律直接、定量确定感应电动势的大小与匝数的关系。注重电压的变比关系讲解，要引导学生对电流、电功、电功率进行定量的计算和比较，为电能的输送问题作准备解决难点：变比公式的推出，应借助于自感系数讨论中的匝数关系来定量分析，引导关注感应电动势的大小与匝数的关系，对变比公式进行“正规化”的推导。培养能力：理解能力，分析综合能力，逻辑推理能力学生现状：感应电动势的各种不同的产生情况不熟悉；知道公式，但忽视其来源和成立条件；对单匝线圈作为原副线圈难理解。课堂教具：可拆变压器一、复习引入　　1、产生电磁感应现象的条件．　　2、法拉第电磁感应定律．在实际应用中，常常需要改变交流的电压，大型发电机发出的交流，电压有几万伏，而远距离输电却需要高达几十万伏的电压。各种用电设备所需的电压也各不相同，电灯、电饭煲、洗衣机等家用电器需要220 V的电压，机床上的照明灯需要36 V的安全电压。一般半导体收音机的电源电压不超过10 V，而电视机显像管却需要10000 V以上的高电压，交流便于改变电压，以适应各种不同需要，变压器就是改变交流电压的设备。今天我们就来了解变压器的工作原理二、新课【演示】变压器实物，了解变压器的构造。【板书】１、变压器的构造：原线圈、副线圈、铁心　　　　　　原线圈：跟电源相连的线圈，也叫初级线圈　　　　　　副线圈：跟负载相连的线圈，也叫次级线圈　　　　　　符号表示：　【板书】2、变压器的工作原理（1）线圈是用绝缘导线绕制成的，从原线圈输入的电能决不是通过铁芯传给副线圈，（2）在原线圈加交变电压U1，原线圈中就有交变电流，它在铁芯中产生交变磁通，这个交变磁通同时穿过原副线圈，在原副线圈中都要引起E感.如副线圈是闭合的，副线圈中产生交变电流，它也在铁芯中产生交变Φ，在原副线圈中同样引起E感’。【板书】互感现象：在原副线圈中由于有交变电流而发生的互感现象从能量角度看，电能交变磁场能电能【问】变压器的铁芯起什么作用？分析：如果无铁芯，并排放置的原副线圈也发生互感现象，但原副线圈所激发的交变磁场的磁感线只有一小部分穿过对方，漏失的磁感线不会在原副线圈中传送电能；如有铁芯，由于磁化，绝大部分磁感线集中在铁芯内部，大大提高了变压器的效率。推导原副线圈中，感应电动势大小跟什么有关系？设原线圈匝数N1，副线圈匝数N2，穿过铁芯的磁通量Φ，则原副线圈感应电动势E1和E2分别为：　　　　（1）讨论在忽略漏磁情况下：ΔΦ1=ΔΦ2，即原线圈每匝和副线圈每匝产生感应电动势相等；得.（2）讨论在忽略线圈电阻情况下：在原线圈电路中，感应电动势E1起反抗U1所引起I1通过，E1作用与U1作用相反，（E1-U1=I1r1）忽略原线圈电阻时，U1=E1.副线圈中，感应电动势E2起电源电动势作用，（E2=U2+I2r2）在忽略副线圈电阻时，E2=U2. 得：【板书】N1>N2 U1>U2 降压变压器N1
