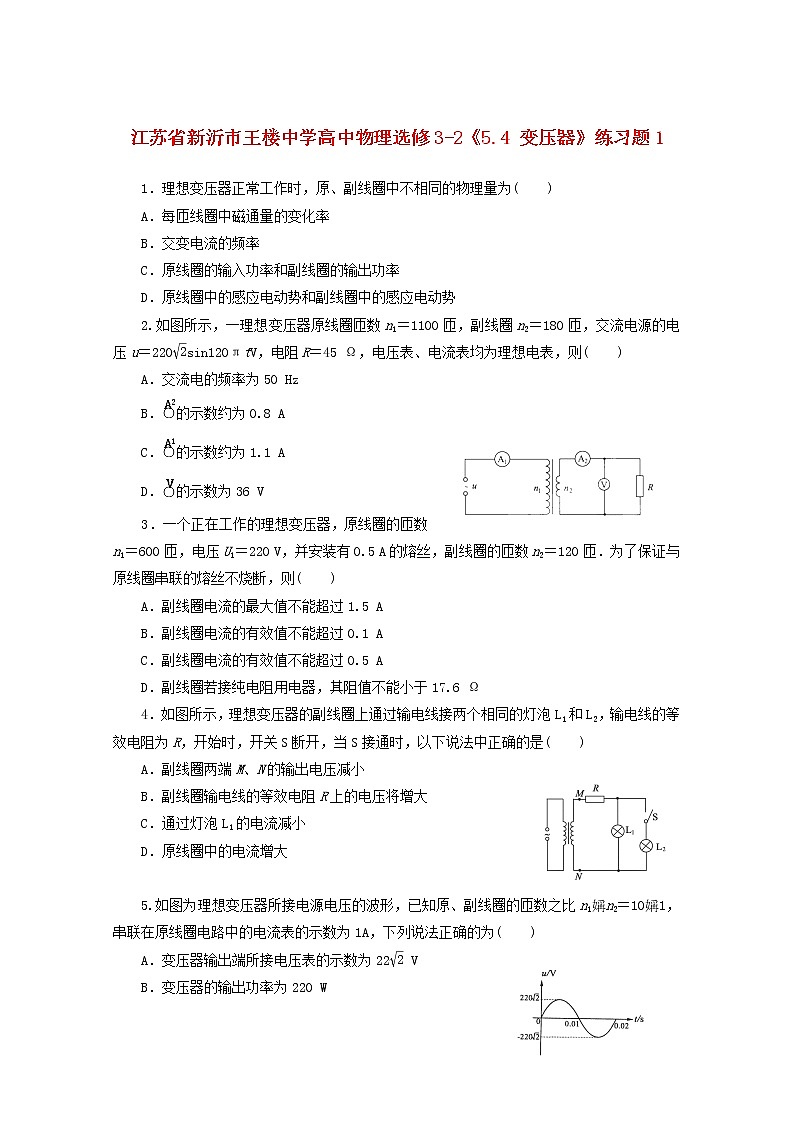

1．理想变压器正常工作时，原、副线圈中不相同的物理量为( )
A．每匝线圈中磁通量的变化率
B．交变电流的频率
C．原线圈的输入功率和副线圈的输出功率
D．原线圈中的感应电动势和副线圈中的感应电动势
2.如图所示，一理想变压器原线圈匝数n1＝1100匝，副线圈n2＝180匝，交流电源的电压u＝220eq \r(2)sin120πtV，电阻R＝45 Ω，电压表、电流表均为理想电表，则( )
A．交流电的频率为50 Hz
B．eq \(○,\s\up3(A2))的示数约为0.8 A
C．eq \(○,\s\up3(A1))的示数约为1.1 A
D．eq \(○,\s\up3(V))的示数为36 V
3．一个正在工作的理想变压器，原线圈的匝数n1＝600匝，电压U1＝220 V，并安装有0.5 A的熔丝，副线圈的匝数n2＝120匝．为了保证与原线圈串联的熔丝不烧断，则( )
A．副线圈电流的最大值不能超过1.5 A
B．副线圈电流的有效值不能超过0.1 A
C．副线圈电流的有效值不能超过0.5 A
D．副线圈若接纯电阻用电器，其阻值不能小于17.6 Ω
4．如图所示，理想变压器的副线圈上通过输电线接两个相同的灯泡L1和L2，输电线的等效电阻为R，开始时，开关S断开，当S接通时，以下说法中正确的是( )
A．副线圈两端M、N的输出电压减小
B．副线圈输电线的等效电阻R上的电压将增大
C．通过灯泡L1的电流减小
D．原线圈中的电流增大
5.如图为理想变压器所接电源电压的波形，已知原、副线圈的匝数之比n1n2＝101，串联在原线圈电路中的电流表的示数为1A，下列说法正确的为( )
A．变压器输出端所接电压表的示数为22eq \r(2) V
B．变压器的输出功率为220 W
C．若n1＝100匝，则穿过变压器每匝副线圈的磁通量的变化率的最大值为2.2eq \r(2) Wb/s
D．变压器输出的交流电的方向，每秒钟改变100次

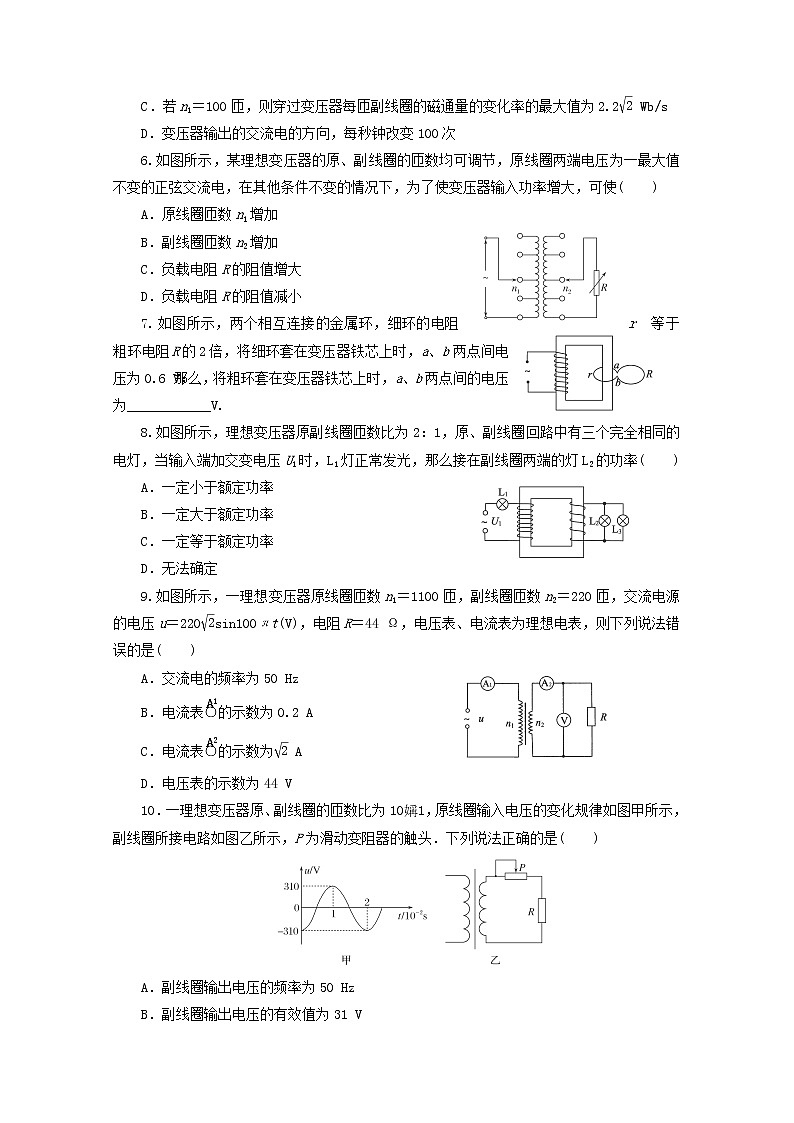

6.如图所示，某理想变压器的原、副线圈的匝数均可调节，原线圈两端电压为一最大值不变的正弦交流电，在其他条件不变的情况下，为了使变压器输入功率增大，可使( )
A．原线圈匝数n1增加
B．副线圈匝数n2增加
C．负载电阻R的阻值增大
D．负载电阻R的阻值减小
7.如图所示，两个相互连接的金属环，细环的电阻r等于粗环电阻R的2倍，将细环套在变压器铁芯上时，a、b两点间电压为0.6 V；那么，将粗环套在变压器铁芯上时，a、b两点间的电压为____________V.
8.如图所示，理想变压器原副线圈匝数比为2：1，原、副线圈回路中有三个完全相同的电灯，当输入端加交变电压U1时，L1灯正常发光，那么接在副线圈两端的灯L2的功率( )
A．一定小于额定功率
B．一定大于额定功率
C．一定等于额定功率
D．无法确定
9.如图所示，一理想变压器原线圈匝数n1＝1100匝，副线圈匝数n2＝220匝，交流电源的电压u＝220eq \r(2)sin100πt(V)，电阻R＝44 Ω，电压表、电流表为理想电表，则下列说法错误的是( )
A．交流电的频率为50 Hz
B．电流表eq \(○,\s\up3(A1))的示数为0.2 A
C．电流表eq \(○,\s\up3(A2))的示数为eq \r(2) A
D．电压表的示数为44 V
10．一理想变压器原、副线圈的匝数比为101，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P为滑动变阻器的触头．下列说法正确的是( )
A．副线圈输出电压的频率为50 Hz
B．副线圈输出电压的有效值为31 V
C．P向右移动时，原、副线圈的电流比减小
D．P向右移动时，变压器的输出功率增加
11．在变电所，经常要用交流电表去监测电网上的强电流，使用的仪器是电流互感器。如图5－4－5所示的四个图中，能正确反映其工作原理的是( )
图5－4－5
12．(2012·新课标卷)自耦变压器铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分。一升压式自耦调压变压器的电路如图7所示，其副线圈匝数可调。已知变压器线圈总匝数为1 900匝；原线圈为1 100匝，接在有效值为220 V的交流电源上。当变压器输出电压调至最大时，负载R上的功率为2.0 kW。设此时原线圈中电流有效值为I1，负载两端电压的有效值为U2，且变压器是理想的，则U2和I1分别约为( )
A．380 V和5.3 A B．380 V和9.1 A
C．240 V和5.3 A D．240 V和9.1 A
13．一理想变压器的原线圈匝数n1＝1000匝，两个副线圈分别为n2＝200匝，n3＝100匝，一个电阻为48.4 Ω的灯泡接在副线圈上，如图所示，当原线圈与e＝220eq \r(2)sin100πt(V)的交变电源连接后，灯泡正常发光，则变压器的输入功率是( )
A．10 W B．20 W
C．250 W D．500 W
14．(2011·金华十校高二期末)一理想变压器原线圈可通过触头P的移动改变其匝数，当P接a时，原、副线圈的匝数比为51，b为原线圈的中点，副线圈接有电容器C、灯泡L、理想电流表以及R＝44Ω的定值电阻．若原线圈接有u＝311sin100πtV的交变电压，下列判断正确的是( )
A．当P接a时，灯泡两端电压为44V
B．当P接b时，电流表的示数为2A
C．P接b时灯泡消耗的功率比P接a时大
D．P固定在a点不移动，原线圈接有u＝311sin200πtV的交变电压，灯泡亮度变亮
15．如图所示，交流发电机电动势的有效值E＝20 V，内阻不计，它通过一个R＝6 Ω的指示灯连接降压变压器．变压器输出端并联24只彩色小灯泡，每只灯泡都是“6 V、0.25 W”，灯泡都正常发光，导线电阻不计．求：
(1)降压变压器初级、次级线圈匝数比；
(2)发电机的输出功率．
16．如图所示为一理想变压器，原线圈的输入电压U1＝3300 V，副线圈的输出电压U2＝220 V，绕过铁芯的导线所接的电压表的示数U0＝2 V，求：
(1)原、副线圈的匝数各是多少？
(2)当S断开时，A2的示数I2＝5A，那么A1的示数是多少？
(3)当S闭合时，A2的示数如何变化？A1的示数如何变化？
