高中人教版 (新课标)4 变压器课堂检测

这是一份高中人教版 (新课标)4 变压器课堂检测，共3页。

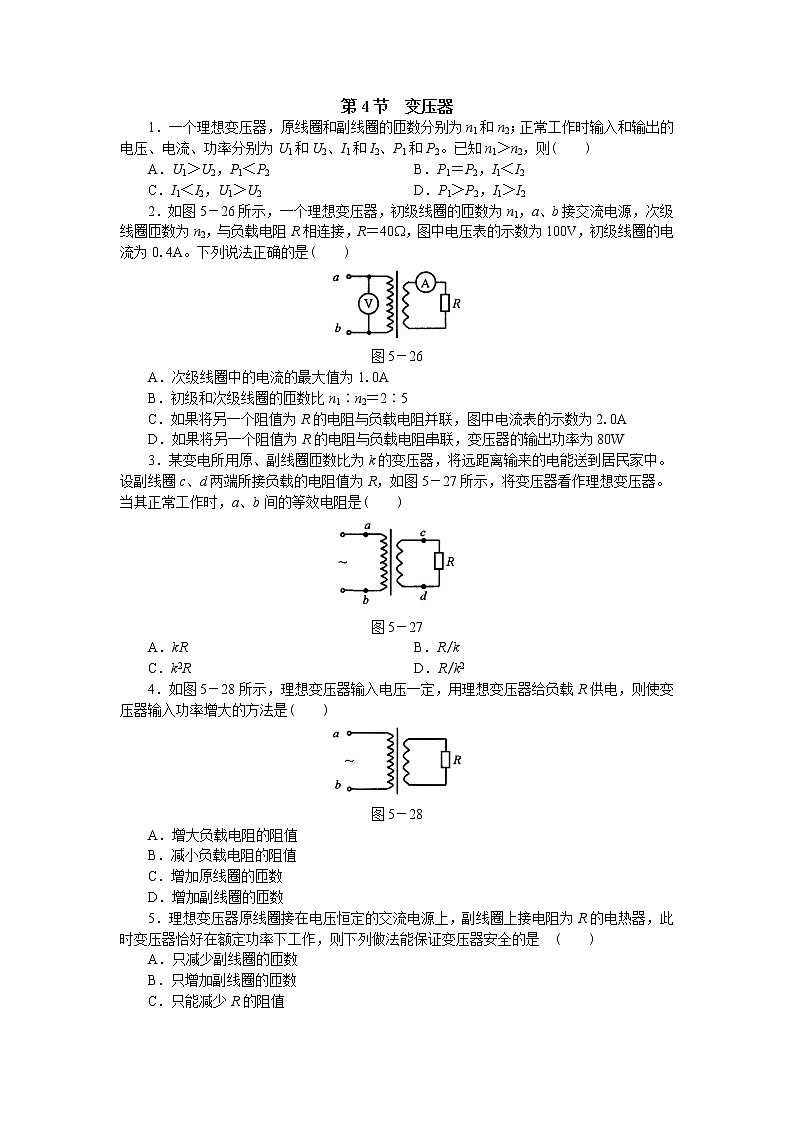

第4节  变压器1．一个理想变压器，原线圈和副线圈的匝数分别为n1和n2；正常工作时输入和输出的电压、电流、功率分别为U1和U2、I1和I2、P1和P2。已知n1＞n2，则(    )A．U1＞U2，P1＜P2  B．P1＝P2，I1＜I2C．I1＜I2，U1＞U2  D．P1＞P2，I1＞I22．如图5－26所示，一个理想变压器，初级线圈的匝数为n1，a、b接交流电源，次级线圈匝数为n2，与负载电阻R相连接，R＝40，图中电压表的示数为100V，初级线圈的电流为0.4A。下列说法正确的是(    )图5－26A．次级线圈中的电流的最大值为1.0AB．初级和次级线圈的匝数比n1∶n2＝2∶5C．如果将另一个阻值为R的电阻与负载电阻并联，图中电流表的示数为2.0AD．如果将另一个阻值为R的电阻与负载电阻串联，变压器的输出功率为80W3．某变电所用原、副线圈匝数比为k的变压器，将远距离输来的电能送到居民家中。设副线圈c、d两端所接负载的电阻值为R，如图5－27所示，将变压器看作理想变压器。当其正常工作时，a、b间的等效电阻是(    )图5－27A．kR  B．R/kC．k2R  D．R/k24．如图5－28所示，理想变压器输入电压一定，用理想变压器给负载R供电，则使变压器输入功率增大的方法是(    )图5－28A．增大负载电阻的阻值B．减小负载电阻的阻值C．增加原线圈的匝数D．增加副线圈的匝数5．理想变压器原线圈接在电压恒定的交流电源上，副线圈上接电阻为R的电热器，此时变压器恰好在额定功率下工作，则下列做法能保证变压器安全的是  (    )A．只减少副线圈的匝数B．只增加副线圈的匝数C．只能减少R的阻值D．只能减少原线圈的匝数6．在家用交流稳压器中，变压器的原、副线圈都有多个抽头(如图5－29)，当变压器输入电压发生变化时，可调节抽头转换开关K1、K2的位置，使输出电压稳定在220V。今发现输入电压低于220V，下列调节正确的是(    )图5－29A．K1下移  B．K2上移C．K2下移，K1上移  D．K1下移，K2上移7．理想变压器的原线圈和副线圈匝数之比为10∶3，副线圈外接一阻值为100的电阻。如果原线圈接在电压U＝100sin100t上，则在一个周期内电阻上的发热量为(    )A．9.00J  B．4.50JC．0.18J  D．0.09J8．图5－30所示的两电路中，当a、b两端与e、f两端分别加上220V的交流电压时，测得c、d间与g、h间的电压均为110V。若分别在c、d与g、h的两端加上110V的交流电压，则a、b间与e、f间的电压分别为(    )图5－30A．220V，220VB．220V，110VC．110V，110VD．220V，09．在绕制变压器时，某人误将两个线圈绕在图5－31所示变压器铁芯的左右两个臂上。当通以交流电时，每个线圈产生的磁通量都只有一半通过另一个线圈，另一半通过中间的臂。已知线圈1、2的匝数之比n1∶n2＝2∶1，在不接负载的情况下(    )图5－31A．当线圈1输入电压220V时，线圈2输出的电压110VB．当线圈1输入电压220V时，线圈2输出的电压55VC．当线圈2输入电压110V时，线圈1输出的电压220VD．当线圈2输入电压110V时，线圈1输出的电压110V10．把一内阻不计的交流发电机的转子的转速提高一倍，并把输出端接在原、副线圈匝数比为5∶2的变压器的原线圈两端。已知该发电机转速提高前的输出电压U＝200sin50t，则转速提高后输出电压U′＝______，变压器副线圈两端所接交流电压表的示数为______V，输出电压的频率为______Hz。11．如图5－32所示，交流电源的输出电压sin100πtV，理想变压器的匝数比n1∶n2＝55∶9，电灯恰好正常发光。求：图5－32(1)电灯的额定电压；(2)电灯的额定功率为40W时，电流表的示数。 第4节  变压器1．BC  2．C  3．C  4．BD  5．A  6．ABD  7．D  8．B  9．BD  10．400sin100t，(或113.2)，50  11．36V，1.11A
