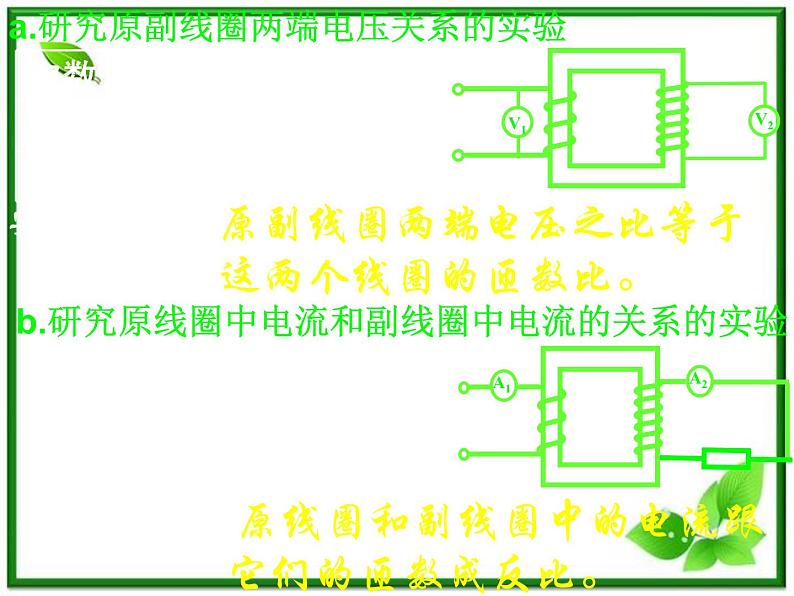

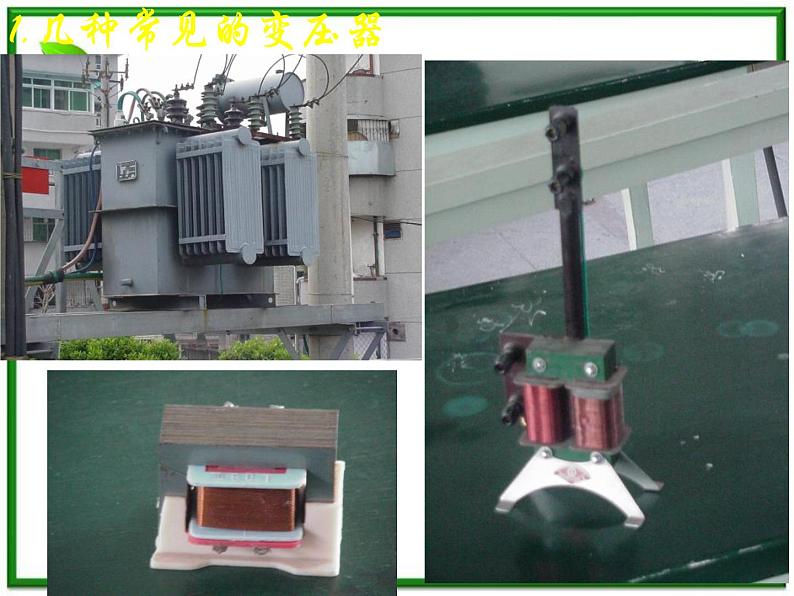

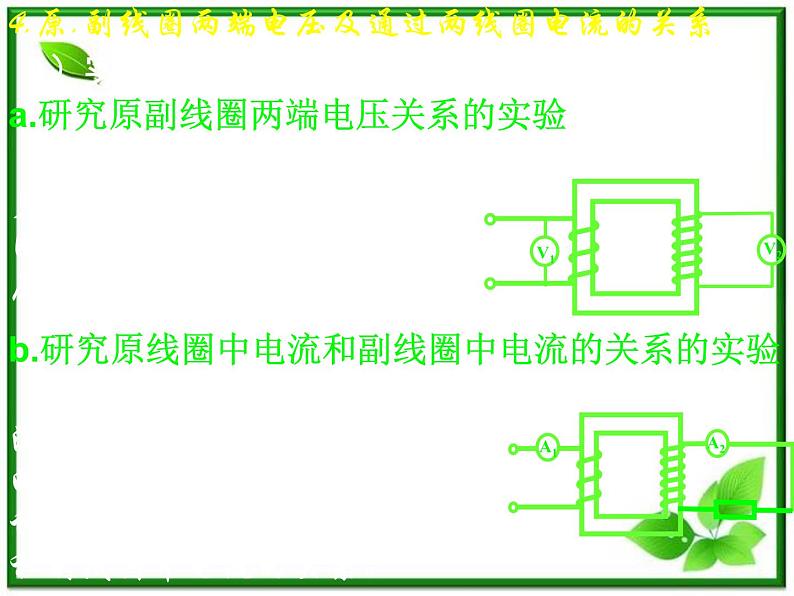

《变 压 器》高中物理第二册（必修＋选修）第十七章 第三节温州大学拜城实验高中 焦鹏 1.几种常见的变压器3）铁芯1）原线圈：跟电源相连（也叫初级线圈）2）副线圈：跟负载相连（也叫次级线圈）电路符号3.变压器的工作原理 中产生交变的磁通量，这个交变的磁通量不但穿过原线圈，也穿过副线圈，所以也在副线圈中激发感应电动势。如果副线圈两端连着负载，副线圈中就会产生感应电流。 把交变电压加在原线圈上，原线圈中的交变电流在铁芯 连接如右图所示的电路，用交流电流表测出变压器的原线圈中的电流和副线圈中的电流，并试讨论通过变压器的原线圈中电流和副线圈中电流的关系。 4.原.副线圈两端电压及通过两线圈电流的关系a.研究原副线圈两端电压关系的实验b.研究原线圈中电流和副线圈中电流的关系的实验 连接如右图所示的电路，用多用电表测出变压器的原.副线圈两端电压，并试讨论变压器原.副线圈两端电压的关系：1）实验研究法实验结论： 原线圈和副线圈中的电流跟它们的匝数成反比。实验结论：原副线圈两端电压之比等于这两个线圈的匝数比。 a.研究原副线圈两端电压关系的实验b.研究原线圈中电流和副线圈中电流的关系的实验2）理论分析法原线圈 E1=副线圈 = 所以：原.副线圈两端电压之比等这两个线圈的匝数比。 即：与实验结论相同而 实际变压器的效率都很高，特别是大型变压器，效率可达97%-99.5%，所以理论研究时我们把它当成100%－－理想变压器(即没有能量损失的变压器)。又因由能量守恒有所以P2=U2I2P1=U1I1P2P1=U1U2I1I2n2n1==即：原.副线圈中的电流之比跟它们的线圈匝数成反比。 与实验结论相同5.几种常用的变压器1）自耦变压器2）调压变压器3）互感器电流互感器练习：如图，一台理想变压器，原线圈2200匝，副线圈440匝，并接一个100Ω的负载电阻若把原线圈接在220V交流电源上，则电压表示数为____V,电流表示数为_____A440.44若上面接的是44V直流电源呢？电压表示数____V,电流表示数_____A00小结 1.变压器的结构和符号3.理想变压器的工作规律：2.变压器的工作原理：电磁感应课外作业 请设计一个能用照明电给复读机供电的电源的电路。提示： (1)复读机用6V直流电源， (2)可以用初中课本上所讲的二极管的单向导电性。退出
