高中物理人教版 (新课标)选修34 变压器说课ppt课件

这是一份高中物理人教版 (新课标)选修34 变压器说课ppt课件

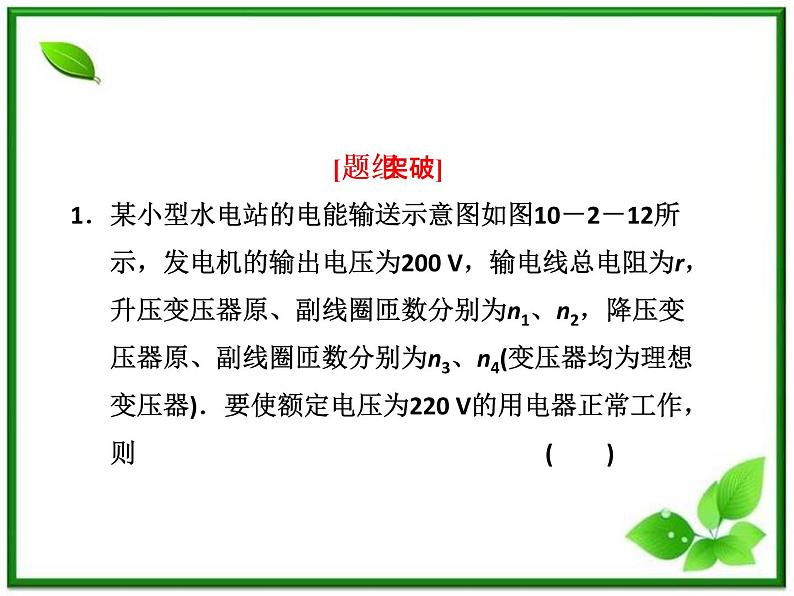

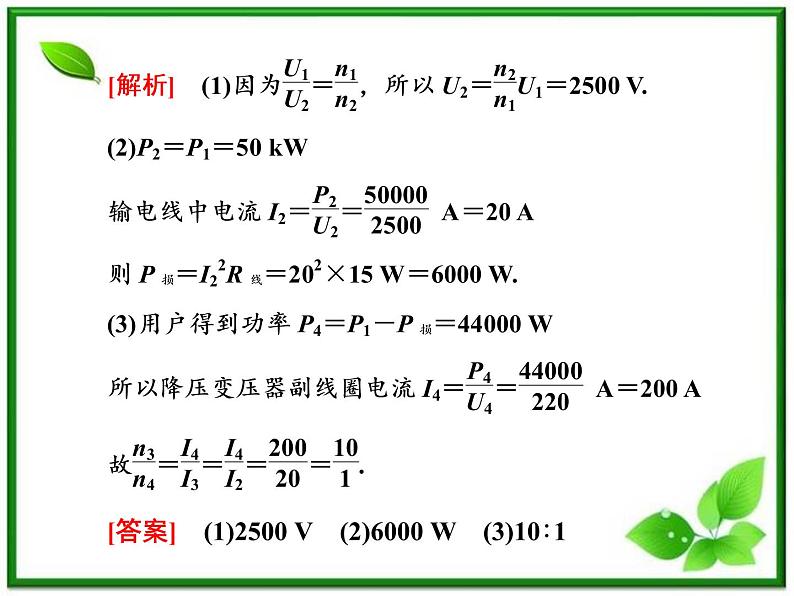

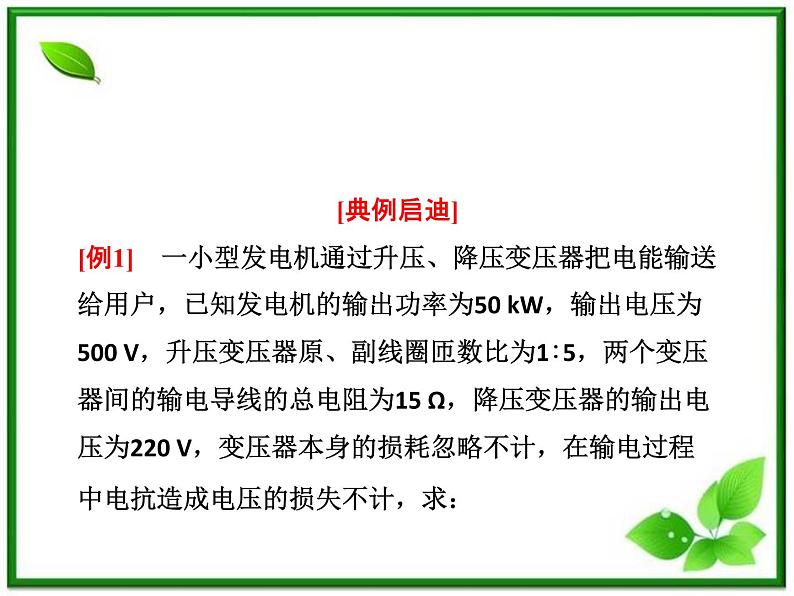

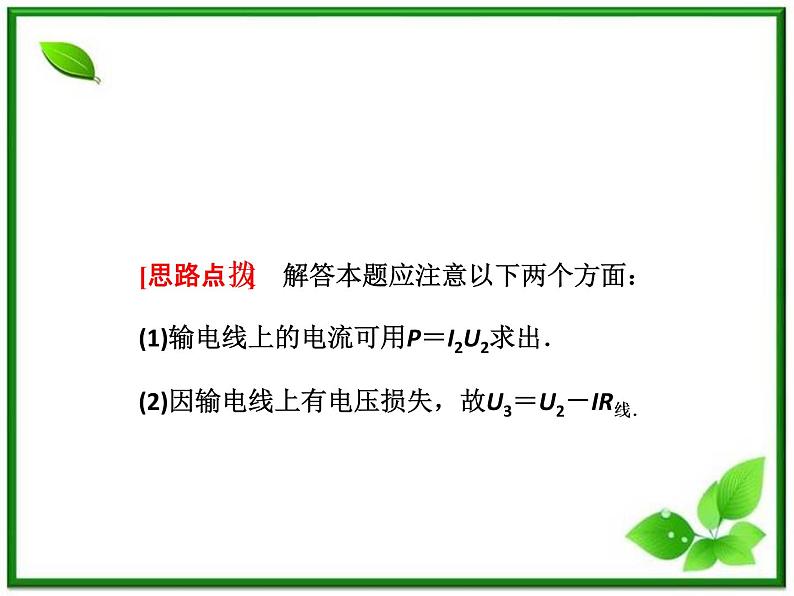

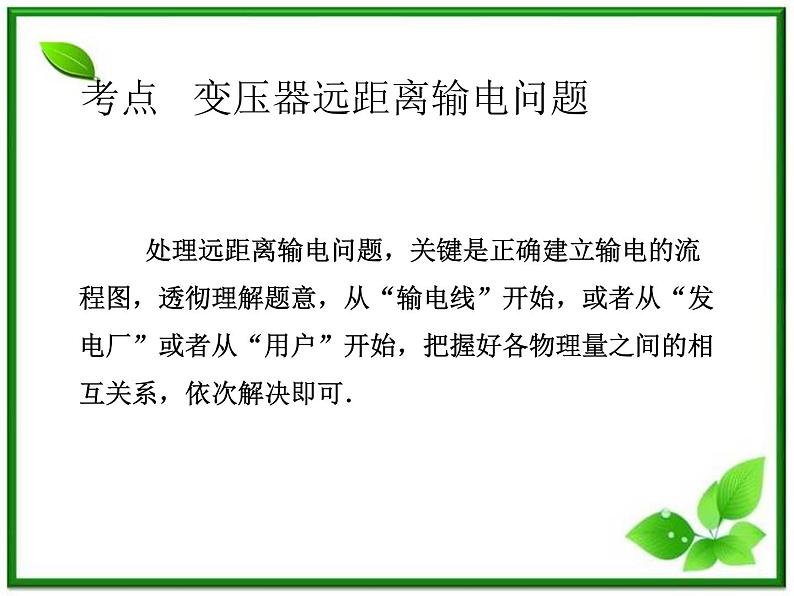

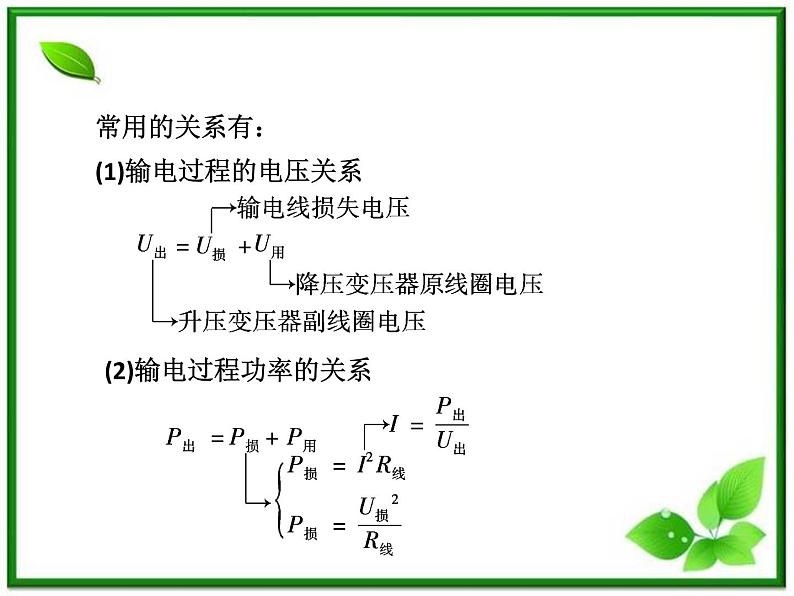

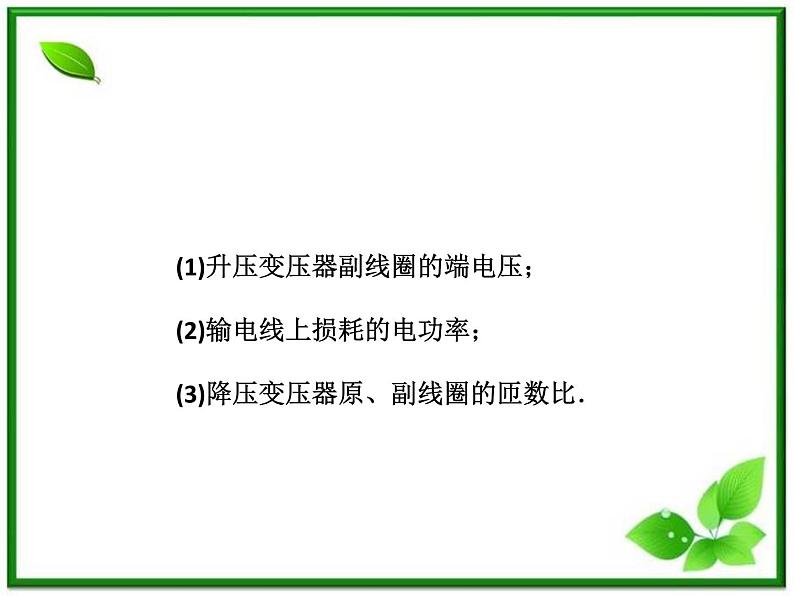

5.4 变压器 5.5 电能的输送 习题课件 处理远距离输电问题，关键是正确建立输电的流程图，透彻理解题意，从“输电线”开始，或者从“发电厂”或者从“用户”开始，把握好各物理量之间的相互关系，依次解决即可．考点 变压器远距离输电问题常用的关系有：(1)输电过程的电压关系(2)输电过程功率的关系[典例启迪][例1]　一小型发电机通过升压、降压变压器把电能输送给用户，已知发电机的输出功率为50 kW，输出电压为500 V，升压变压器原、副线圈匝数比为1∶5，两个变压器间的输电导线的总电阻为15 Ω，降压变压器的输出电压为220 V，变压器本身的损耗忽略不计，在输电过程中电抗造成电压的损失不计，求：(1)升压变压器副线圈的端电压；(2)输电线上损耗的电功率；(3)降压变压器原、副线圈的匝数比．[思路点拨]　解答本题应注意以下两个方面：(1)输电线上的电流可用P＝I2U2求出．(2)因输电线上有电压损失，故U3＝U2－IR线．[答案]　(1)2500 V　(2)6000 W　(3)10∶1[题组突破]1．某小型水电站的电能输送示意图如图10－2－12所示，发电机的输出电压为200 V，输电线总电阻为r，升压变压器原、副线圈匝数分别为n1、n2，降压变压器原、副线圈匝数分别为n3、n4(变压器均为理想变压器)．要使额定电压为220 V的用电器正常工作，则 (　　)答案：D2．某水电站，用总电阻为2.5 Ω的输电线输电给500 km外的用户，其输出电功率是3×106 kW.现用500 kV电压输电，则下列说法正确的是 (　　)A．输电线上输送的电流大小为2.0×105 AB．输电线上由电阻造成的损失电压为15 kVC．若改用5 kV电压输电，则输电线上损失的功率为9×108 kWD．输电线上损失的功率为ΔP＝U2/r，U为输电电压，r为输电线的电阻答案：B3.收音机的变压器的初级线圈有1210匝，接在U1＝220 V的交流电源上．变压器有两个次级线圈．次级线圈Ⅱ的匝数为35匝，次级线圈Ⅲ的匝数为1925匝．如果不计变压器自身的能量损耗，当变压器工作时，线圈Ⅱ的电流是0.3 A时，初级线圈的电流I1＝0.114 A．求线圈Ⅲ中电流和输出电压(电流的计算结果保留三位有效数字)．[自主尝试]　(试一试，能否做到正确解答)[答案]　0.0662 A　350 V
