    5.5《电能的输送》课件(人教版选修3-2)

    立即下载
    加入资料篮
    5.5《电能的输送》课件(人教版选修3-2)第1页
    5.5《电能的输送》课件(人教版选修3-2)第2页
    5.5《电能的输送》课件(人教版选修3-2)第3页
    5.5《电能的输送》课件(人教版选修3-2)第4页
    5.5《电能的输送》课件(人教版选修3-2)第5页
    5.5《电能的输送》课件(人教版选修3-2)第6页
    还剩7页未读, 继续阅读
    下载需要5学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    高中物理人教版 (新课标)选修35 电能的输送课堂教学课件ppt

    展开

    这是一份高中物理人教版 (新课标)选修35 电能的输送课堂教学课件ppt

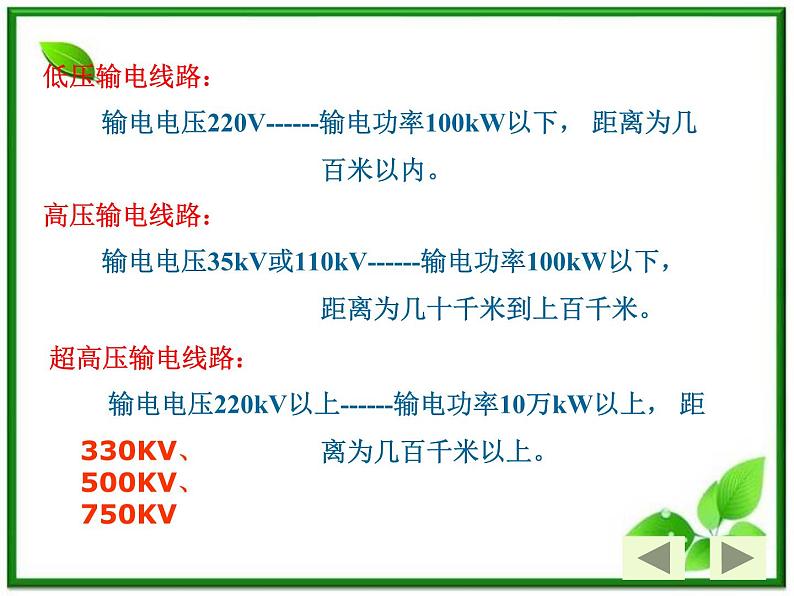

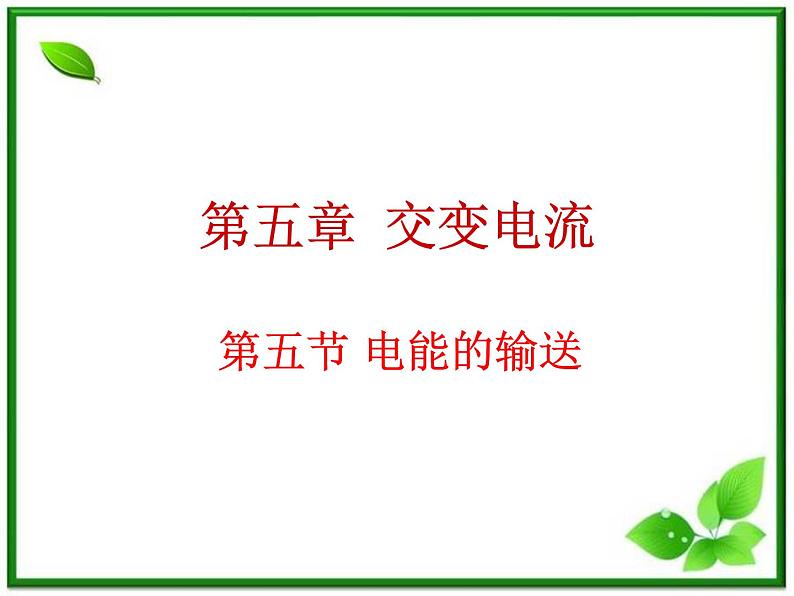

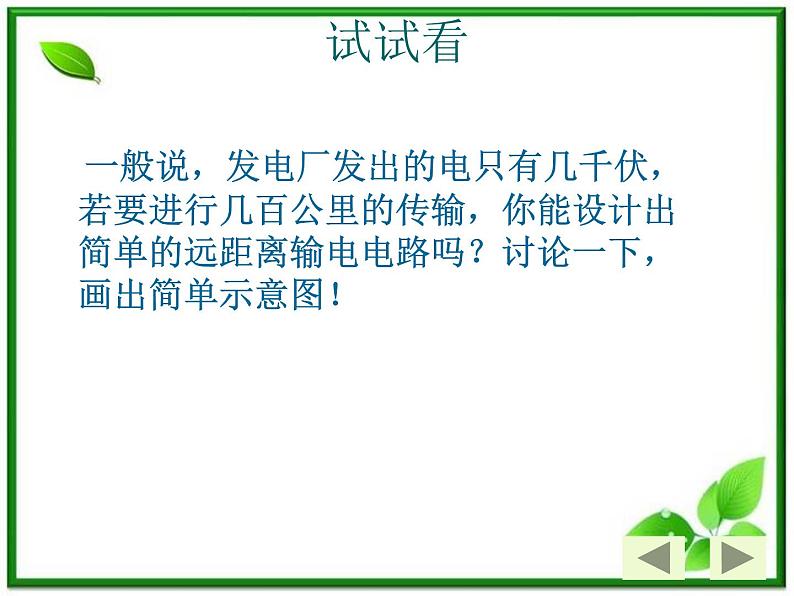

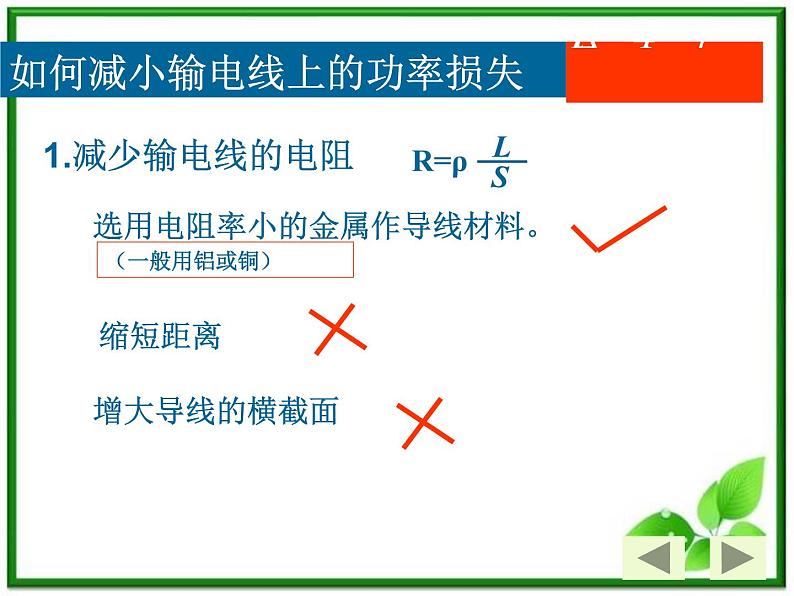

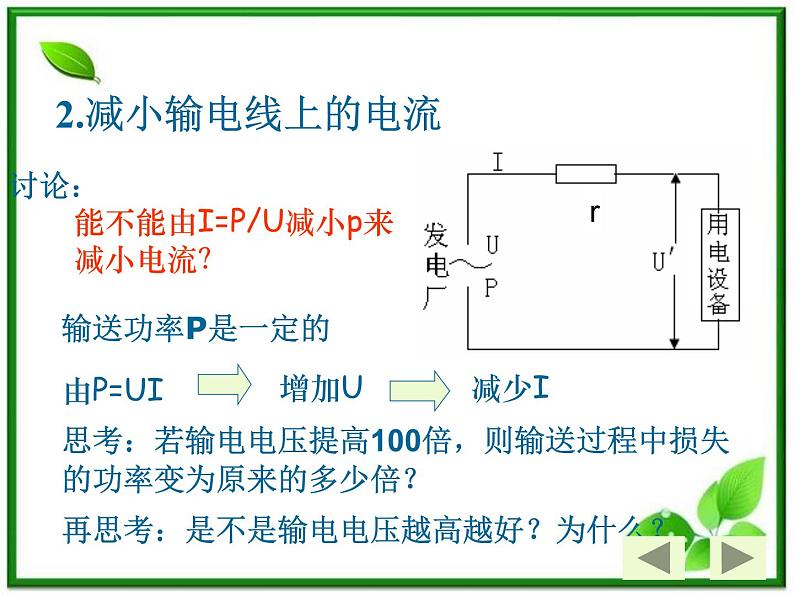

    第五节 电能的输送第五章 交变电流 输送电能的基本要求是: 可靠、保质、经济。 电站站址 用户(负载)远距离能源丰富,有利开发能源缺乏,用电量大内陆沿海 电能的输送是一个理论性和技术性很强的系统工程。 如何减小输电线上的功率损失1.减少输电线的电阻选用电阻率小的金属作导线材料。(一般用铝或铜)增大导线的横截面缩短距离2.减小输电线上的电流思考:若输电电压提高100倍,则输送过程中损失的功率变为原来的多少倍?再思考:是不是输电电压越高越好?为什么?输送功率P是一定的由P=UI减少I增加U讨论:能不能由I=P/U减小p来 减小电流?低压输电线路: 输电电压220V------输电功率100kW以下, 距离为几 百米以内。高压输电线路: 输电电压35kV或110kV------输电功率100kW以下, 距离为几十千米到上百千米。超高压输电线路: 输电电压220kV以上------输电功率10万kW以上, 距 离为几百千米以上。330KV、500KV、750KV试试看 一般说,发电厂发出的电只有几千伏,若要进行几百公里的传输,你能设计出简单的远距离输电电路吗?讨论一下,画出简单示意图!交流高压输电的基本环节输电线路示意图功率关系:电压关系:∆P∆U、用 户U1 I2P1U2U3U4I1P2n1n2n4n3I3I4电流关系:P3P4发电厂U2= ∆U +U3P1=P2 , P2= ∆P+P3 , P3=P4I2=I3如何减少输电中的功率损失?25A250V150V6250W3750W知识运用作出示意图1.发电厂发电机的输出电压为U1,发电厂至学校的输电线电阻为R,通过导线的电流为I,学校输入电压为U2,下列4个计算输电线损耗的式子中,不正确的是( ) A、 B、 C、 D、课堂练习2.某发电站的输出功率为104kw,输出电压为4kV,通过理想变压器升压后向80km远处供电。已知输电导线的电阻率为ρ=2.4×10-8Ω•m,导线横截面积为1.5×10-4m2,输电线路损失的功率为输出功率的4%,求:(1)升压变压器的输出电压;(2)输电线路上的电压损失。小结1.输电导线的功率损失分析减小电阻(受条件制约)高电压输电(应用广泛)P损=I2R=P2R线/U2送2 .简单输送电路的计算和步骤画出供电示意图以变压器铁心为界线分出各个回路,各回路可独立运用欧姆定律分析.各回路间通过线圈匝数比与电压比和电流比的关系,总功率不变等联系.
