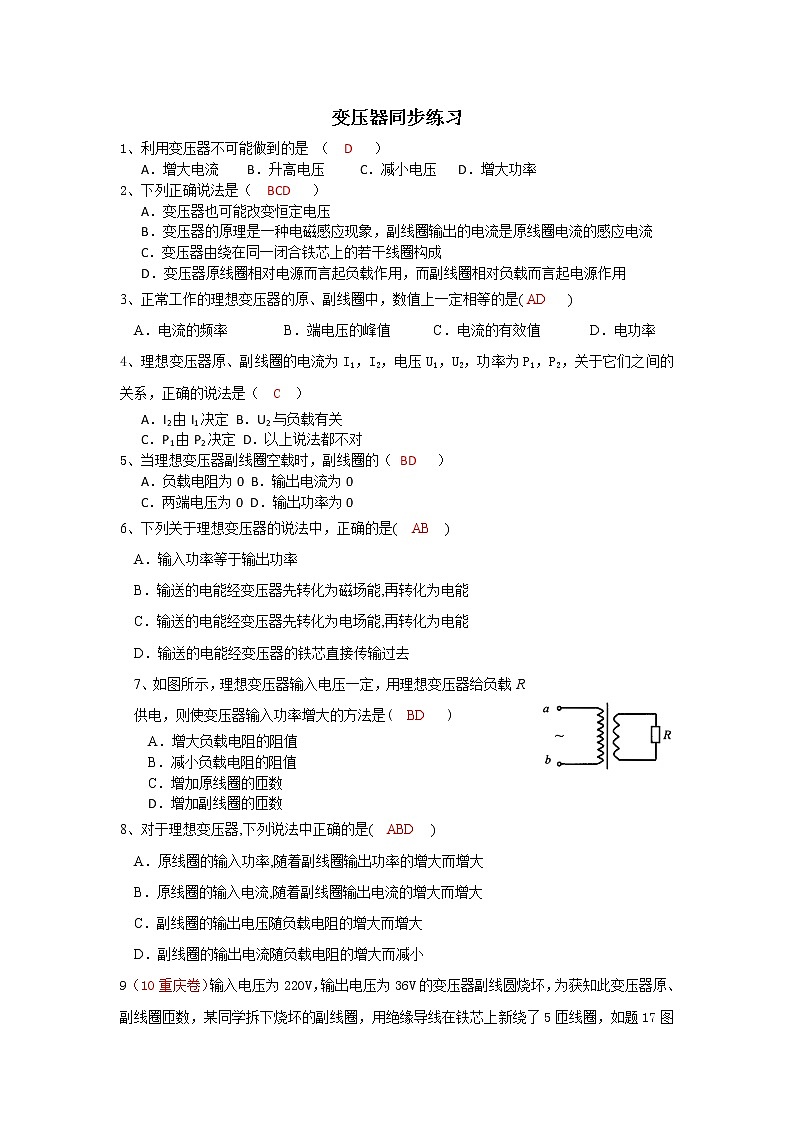

人教版 (新课标)选修3选修3-2第五章 交变电流4 变压器一课一练

这是一份人教版 (新课标)选修3选修3-2第五章 交变电流4 变压器一课一练，共5页。试卷主要包含了利用变压器不可能做到的是，下列正确说法是，正常工作的理想变压器的原，理想变压器原等内容，欢迎下载使用。

A．增大电流 B．升高电压 C．减小电压 D．增大功率
2、下列正确说法是（ BCD ）
A．变压器也可能改变恒定电压
B．变压器的原理是一种电磁感应现象，副线圈输出的电流是原线圈电流的感应电流
C．变压器由绕在同一闭合铁芯上的若干线圈构成
D．变压器原线圈相对电源而言起负载作用，而副线圈相对负载而言起电源作用
3、正常工作的理想变压器的原、副线圈中，数值上一定相等的是( AD )
A．电流的频率 B．端电压的峰值 C．电流的有效值 D．电功率
4、理想变压器原、副线圈的电流为I1，I2，电压U1，U2，功率为P1，P2，关于它们之间的关系，正确的说法是（ C ）
A．I2由I1决定 B．U2与负载有关
C．P1由P2决定 D．以上说法都不对
5、当理想变压器副线圈空载时，副线圈的（ BD ）
A．负载电阻为0 B．输出电流为0
C．两端电压为0 D．输出功率为0
6、下列关于理想变压器的说法中，正确的是( AB )
A．输入功率等于输出功率
B．输送的电能经变压器先转化为磁场能,再转化为电能
C．输送的电能经变压器先转化为电场能,再转化为电能
D．输送的电能经变压器的铁芯直接传输过去
7、如图所示，理想变压器输入电压一定，用理想变压器给负载R供电，则使变压器输入功率增大的方法是( BD )
A．增大负载电阻的阻值
B．减小负载电阻的阻值
C．增加原线圈的匝数
D．增加副线圈的匝数
8、对于理想变压器,下列说法中正确的是( ABD )
A．原线圈的输入功率,随着副线圈输出功率的增大而增大
B．原线圈的输入电流,随着副线圈输出电流的增大而增大
C．副线圈的输出电压随负载电阻的增大而增大
D．副线圈的输出电流随负载电阻的增大而减小

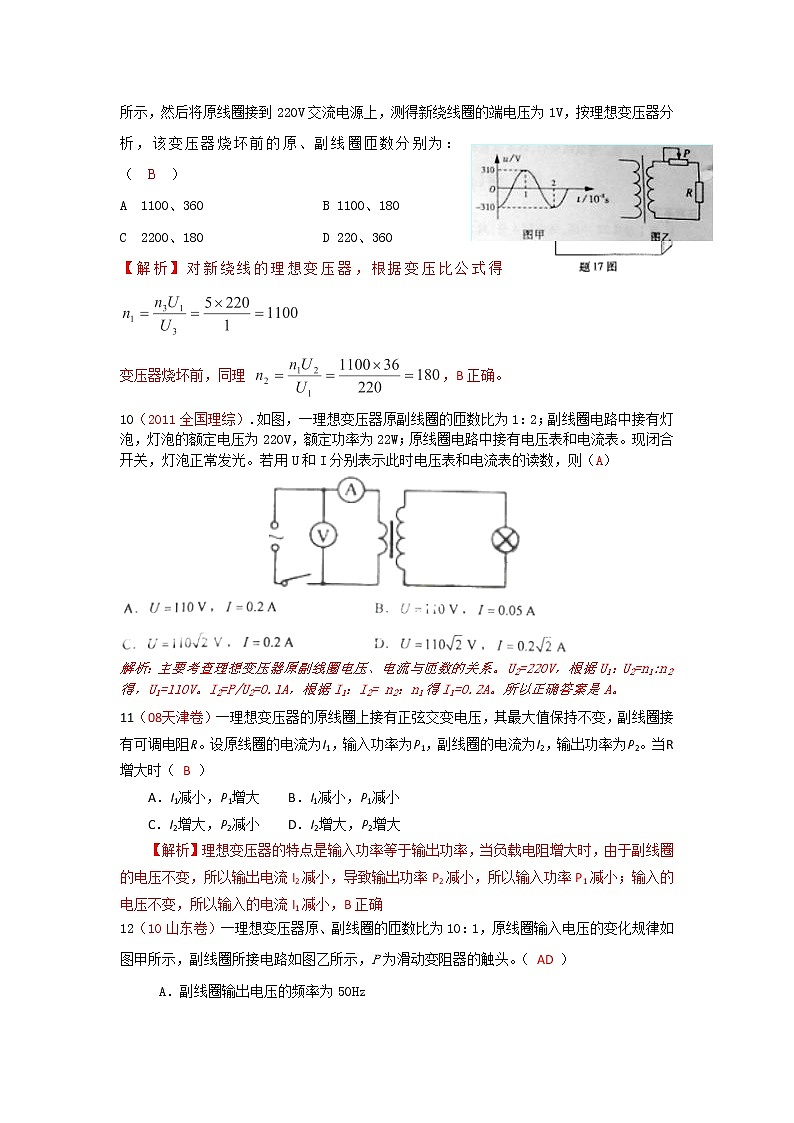

9（10重庆卷）输入电压为220V，输出电压为36V的变压器副线圆烧坏，为获知此变压器原、副线圈匝数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新绕了5匝线圈，如题17图所示，然后将原线圈接到220V交流电源上，测得新绕线圈的端电压为1V，按理想变压器分析，该变压器烧坏前的原、副线圈匝数分别为：（ B ）
A 1100、360 B 1100、180
C 2200、180 D 220、360
【解析】对新绕线的理想变压器，根据变压比公式得
变压器烧坏前，同理 ，B正确。
10（2011全国理综）.如图，一理想变压器原副线圈的匝数比为1：2；副线圈电路中接有灯泡，灯泡的额定电压为220V，额定功率为22W；原线圈电路中接有电压表和电流表。现闭合开关，灯泡正常发光。若用U和I分别表示此时电压表和电流表的读数，则（A）
解析：主要考查理想变压器原副线圈电压、电流与匝数的关系。U2=220V，根据U1：U2=n1:n2得，U1=110V。I2=P/U2=0.1A，根据I1：I2= n2：n1得I1=0.2A。所以正确答案是A。
11（08天津卷）一理想变压器的原线圈上接有正弦交变电压，其最大值保持不变，副线圈接有可调电阻R。设原线圈的电流为I1，输入功率为P1，副线圈的电流为I2，输出功率为P2。当R增大时（ B ）
A．I1减小，P1增大 B．I1减小，P1减小
C．I2增大，P2减小 D．I2增大，P2增大
【解析】理想变压器的特点是输入功率等于输出功率，当负载电阻增大时，由于副线圈的电压不变，所以输出电流I2减小，导致输出功率P2减小，所以输入功率P1减小；输入的电压不变，所以输入的电流I1减小，B正确
12（10山东卷）一理想变压器原、副线圈的匝数比为10：1，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P为滑动变阻器的触头。（ AD ）K^S*5U.C#O%下
A．副线圈输出电压的频率为50Hz
B．副线圈输出电压的有效值为31V
C．P向右移动时，原、副线圈的电流比减小
D．P向右移动时，变压器的输出功率增加
解析：A.周期，频率，A正确；
B.原线圈输入电压的有效值为，所以，副线圈输出电压的有效值为，B错误；
C.根据，所以，不变。C错误；
D.变压器的输出功率，P向右移动时，电阻变小，变压器的输出功率增加，D正确。
本题选AD。本题考查变压器原理和交流电图象。
13（10天津卷）为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L1、L2，电路中分别接了理想交流电压表V1、V2和理想交流电流表A1，A2，导线电阻不计，如图所示。当开关S闭合后 （ AD ）
A. A1示数变大，A1与A2示数的比值不变
B. A1示数变大，A1与A2示数的比值变大[金太阳新课标资源网]
C. V2示数变小，V1与V2示数的比值变大
D. V2示数不变，V1与V2示数的比值不变
14（08北京卷）一理想变压器原、副线圈匝数比n1:n2=11:5。原线圈与正弦交变电源连接，输入电压u如图所示。副线圈仅接入一个10 的电阻。则（ D ）
A．流过电阻的电流是20 A
B．与电阻并联的电压表的示数是100 EQ \r(,2) V[金太阳新课标资源网 ]
C．经过1分钟电阻发出的热量是6×103 J
D．变压器的输入功率是1×103W
【解析】原线圈中电压的有效值是220V，由变压比知副线圈中电压为100V，流过电阻的电流是10A；与电阻并联的电压表的示数是100V；经过1分钟电阻发出的热量是6×1034J。
15（2009年江苏物理）如图所示，理想变压器的原、副线圈匝数比为1:5，原线圈两端的交变电压为 氖泡在两端电压达到100V时开始发光，下列说法中正确的有（ AB ）
A．开关接通后，氖泡的发光频率为100Hz
B．开关接通后，电压表的示数为100 V
C．开关断开后，电压表的示数变大
D．开关断开后，变压器的输出功率不变
【解析】由交变电压的瞬时值表达式知，原线圈两端电压的有效值为V=20V，由得副线圈两端的电压为V，电压表的示数为交流电的有效值，B项正确；交变电压的频率为Hz，一个周期内电压两次大于100V，即一个周期内氖泡能两次发光，所以其发光频率为100Hz，A项正确；开关断开前后，输入电压不变，变压器的变压比不变，故输出电压不变，C项错误；断开后，电路消耗的功率减小，输出功率决定输入功率，D项错误。
16（07广东卷）图5是霓虹灯的供电电路，电路中的变压器可视为理想变压器，已知变压器原线圈与副线圈匝数比，加在原线圈的电压为（V），霓虹灯正常工作的电阻R=440kΩ，I1、I2表示原、副线圈中的电流，下列判断正确的是（ BD ）
A．副线圈两端电压6220V，副线圈中的电流14.1mA
B．副线圈两端电压4400V，副线圈中的电流10.0mA
C．I1I2
17（2009年四川卷）如图甲所示，理想变压器原、副线圈的匝数比为10：1，R1＝20 ，R2＝30 ，C为电容器。已知通过R1的正弦交流电如图乙所示，则（C ）
A.交流电的频率为0.02 Hz
B.原线圈输入电压的最大值为200 V
C.电阻R2的电功率约为6.67 W
D.通过R3的电流始终为零
解析：根据变压器原理可知原副线圈中电流的周期、频率相同，周期为0.02s、频率为50赫兹，A错。由图乙可知通过R1的电流最大值为Im＝1A、根据欧姆定律可知其最大电压为Um＝20V，再根据原副线圈的电压之比等于匝数之比可知原线圈输入电压的最大值为200 V、B错；因为电容器有通交流、阻直流的作用，则有电流通过R3和电容器，D错；根据正弦交流电的峰值和有效值关系并联电路特点可知电阻R2的电流有效值为I＝、电压有效值为U＝Um/V，电阻R2的电功率为P2＝UI＝W、C对。
18（08四川卷）如图，一理想变压器原线圈接入一交流电源，副线圈电路中R1、R2、R3和R4均为固定电阻，开关S是闭合的。V1
和V2
为理想电压表，读数分别为U1和U2； A1
、A2
和A3
为理想电流表，读数分别为I1、I2和I3。现断开S，U1数值不变，下列推断中正确的是（ BC ）
A．U2变小、I3变小 B．U2不变、I3变大
C．I1变小、I2变小 D．I1变大、I2变大
解析：因为变压器的匝数与U1不变，所以U2与两电压表的示数均不变．当S断开时，因为负载电阻增大，故次级线圈中的电流I2减小，由于输入功率等于输出功率，所以I1也将减小，C正确；因为R1的电压减小，故R2、R3两端的电压将增大，I3变大，B正确．
19[06江苏物理卷.8]如图所示电路中的变压器为理想变压器，S为单刀双掷开关。P是滑动变阻器R的滑动触头，U1 为加在原线圈两端的交变电压，I1、I2 分别为原线圈和副线圈中的电流。下列说法正确的是（BC）
A．保持P的位置及U1不变，S由b切换到a，则R上消耗的功率减小
B．保持P的位置及U1不变，S由a切换到b，则I2减小
C．保持P的位置及U1 不变，S由b切换到a，则I1增大
D．保持U1不变，S接在b端，将P向上滑动，则 I1减小
【解析】：S由b切换a时，副线圈匝数增多，则输出电压U2增大，R1消耗的功率增大，由变压器功率关系可知，其输入功率也增大，故I1增大，所以A错C对；S由a切换b时，副线圈匝数减少，则输出电压U2减小，I2减小，B对；P向上滑动时，R减小，I2增大，由电流与匝数的关系可知，I1增大，D错。
【备考提示】：本题涉及理想变压器的电流关系、电压关系和功率关系等知识，考查考生灵活选择公式解决问题的能力。
